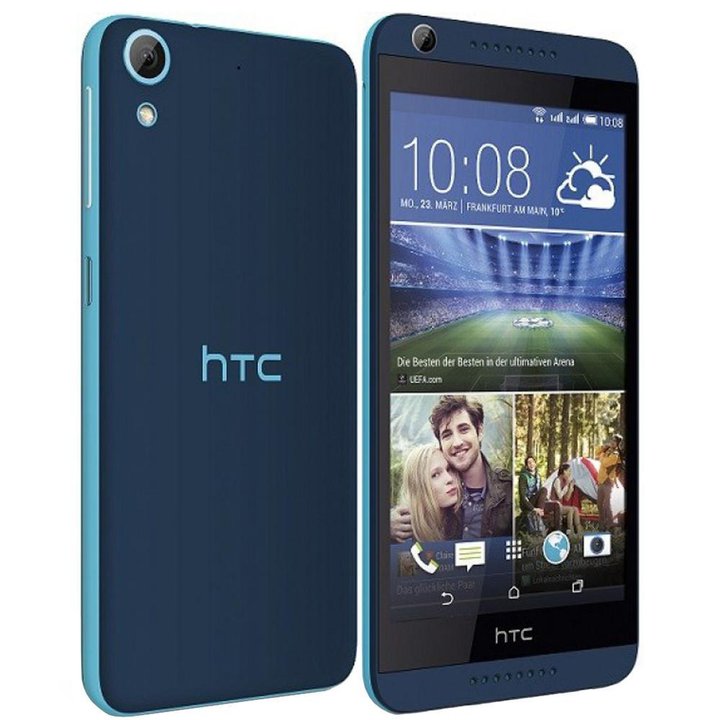

HTC Desire 626
HTC Desire 626
Dificultad de desmontaje:
Fácil
Duración:
9 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil HTC Desire 626 (HTC Desire 626 OPM1100) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar HTC Desire 626, Paso 1/1 Cómo desmontar HTC Desire 626, Paso 1/2

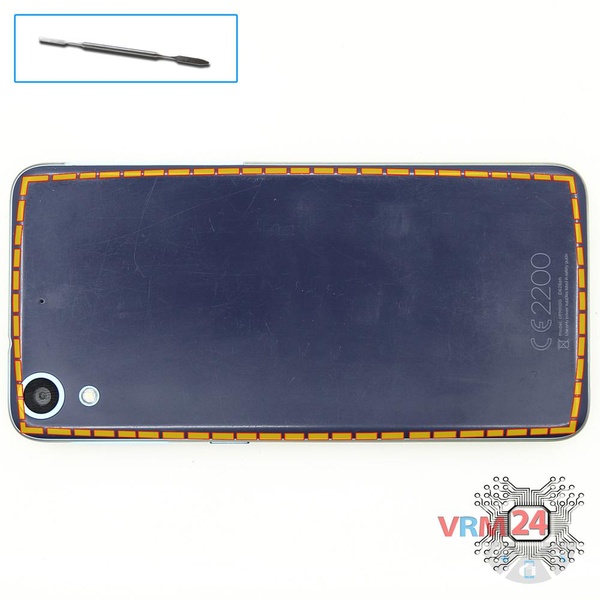

Paso 1.

Abra la cubierta trasera.

Cómo desmontar HTC Desire 626, Paso 2/1 Cómo desmontar HTC Desire 626, Paso 2/2

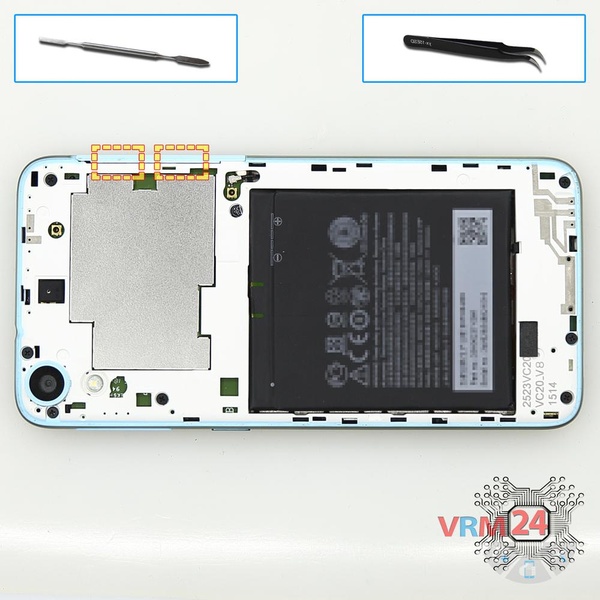

Paso 2.

Abra la tapa y retire las bandejas de la tarjeta SIM.

Cómo desmontar HTC Desire 626, Paso 3/1 Cómo desmontar HTC Desire 626, Paso 3/2

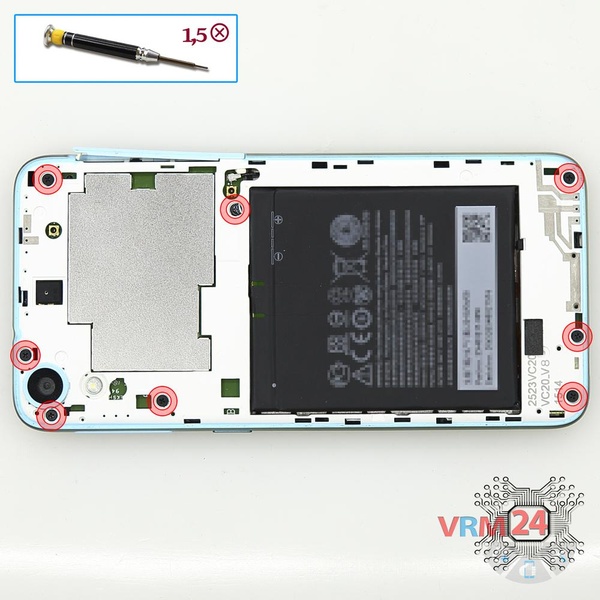

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 & nbsp; pernos en el marco del teléfono.

Cómo desmontar HTC Desire 626, Paso 4/1 Cómo desmontar HTC Desire 626, Paso 4/2

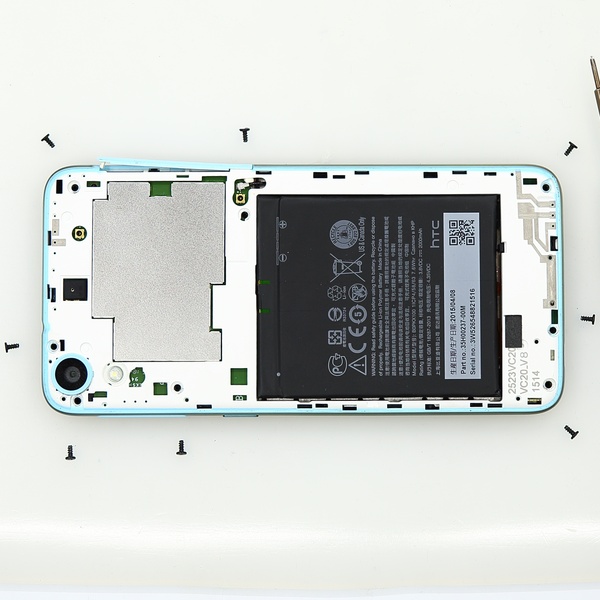

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar HTC Desire 626, Paso 5/1 Cómo desmontar HTC Desire 626, Paso 5/2

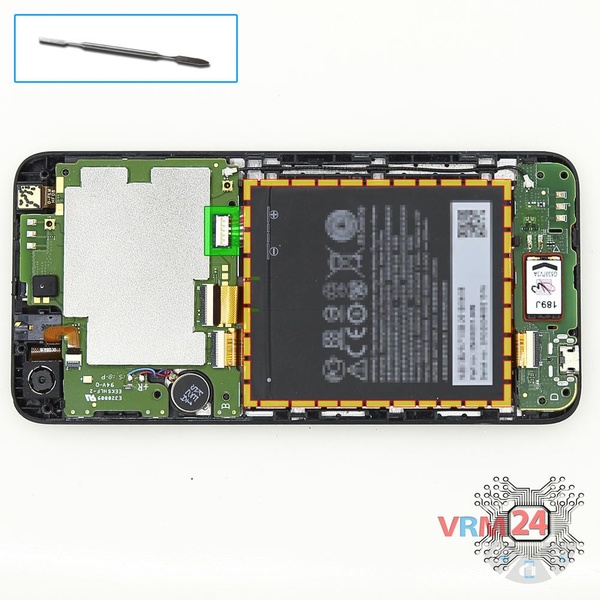

Paso 5.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar HTC Desire 626, Paso 6/1 Cómo desmontar HTC Desire 626, Paso 6/2

Paso 6.

Haga palanca y retire el zumbador (altavoz).

Cómo desmontar HTC Desire 626, Paso 7/1 Cómo desmontar HTC Desire 626, Paso 7/2

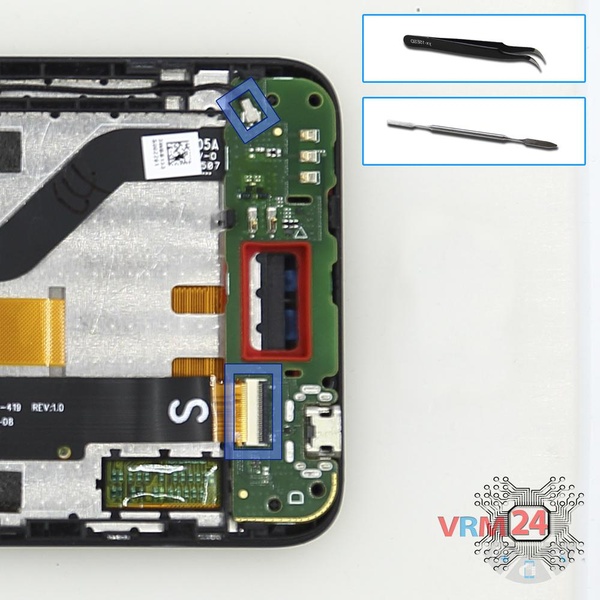

Paso 7.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar HTC Desire 626, Paso 8/1 Cómo desmontar HTC Desire 626, Paso 8/2

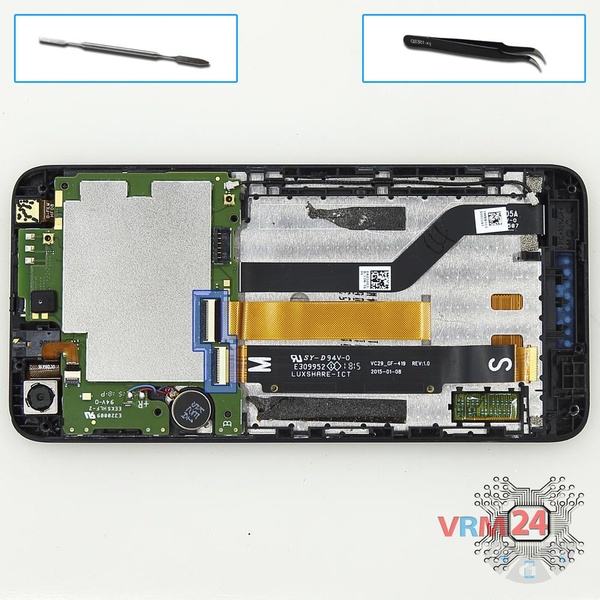

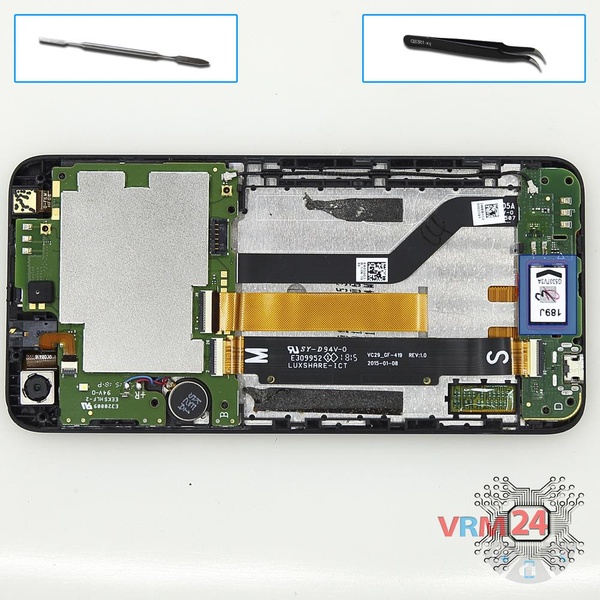

Paso 8.

Desconecte los conectores y retire el cable entre placas.

Cómo desmontar HTC Desire 626, Paso 9/1 Cómo desmontar HTC Desire 626, Paso 9/2 Cómo desmontar HTC Desire 626, Paso 9/3

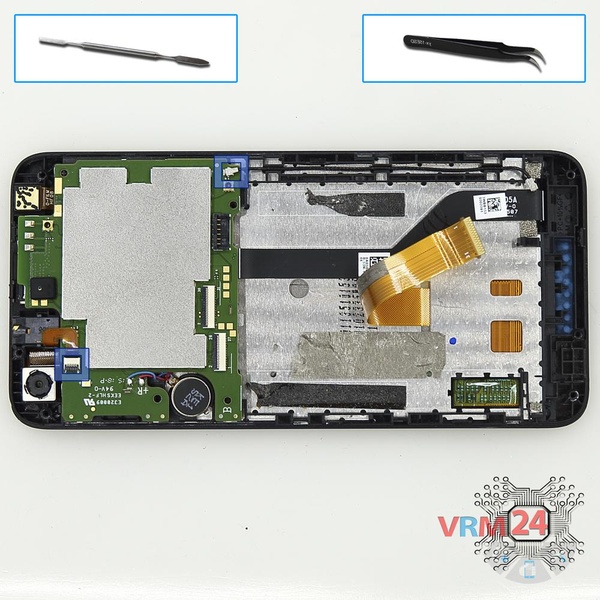

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar HTC Desire 626, Paso 10/1 Cómo desmontar HTC Desire 626, Paso 10/2 Cómo desmontar HTC Desire 626, Paso 10/3

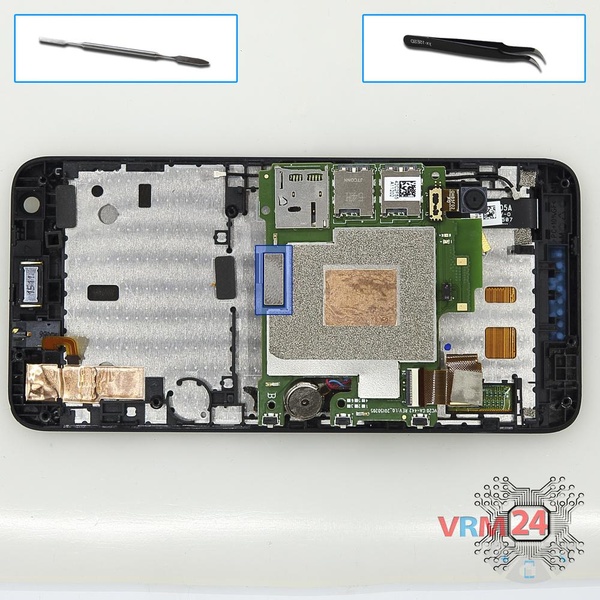

Paso 10.

Dé la vuelta a la PCB, desconecte el conector del interior y retire la placa.

Cómo desmontar HTC Desire 626, Paso 11/1 Cómo desmontar HTC Desire 626, Paso 11/2 Cómo desmontar HTC Desire 626, Paso 11/3 Cómo desmontar HTC Desire 626, Paso 11/4

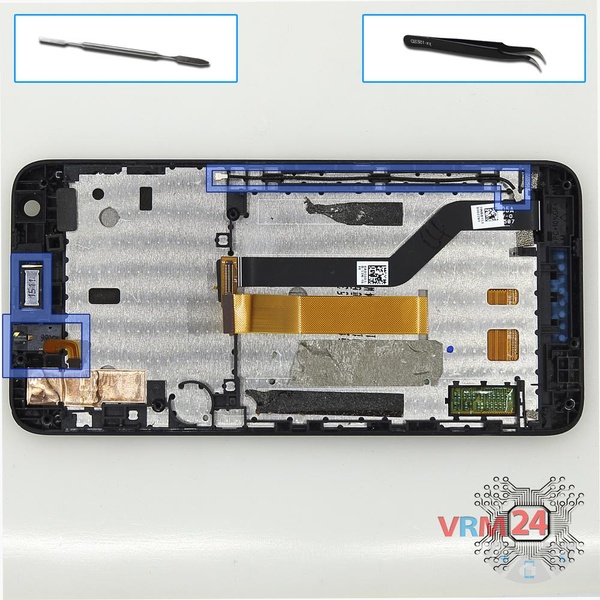

Paso 11.

Hacer palanca & amp; quitar & nbsp; el cable coaxial & amp; toma / toma de auriculares & nbsp; & amp; auricular (altavoz).

Cómo desmontar HTC Desire 626, Paso 12/1 Cómo desmontar HTC Desire 626, Paso 12/2 Cómo desmontar HTC Desire 626, Paso 12/3

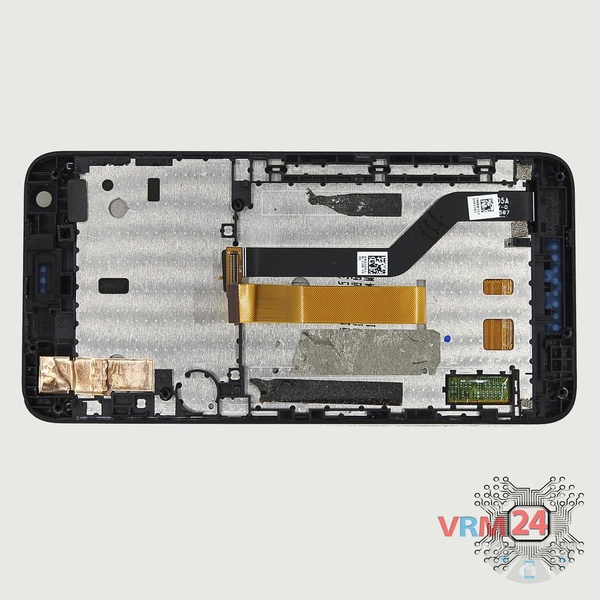

Paso 12.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HTC Desire 626 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC Desire 626
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC Desire 626 — HTC Desire 626 OPM1100 lanzado para los mercados en diferentes países.
