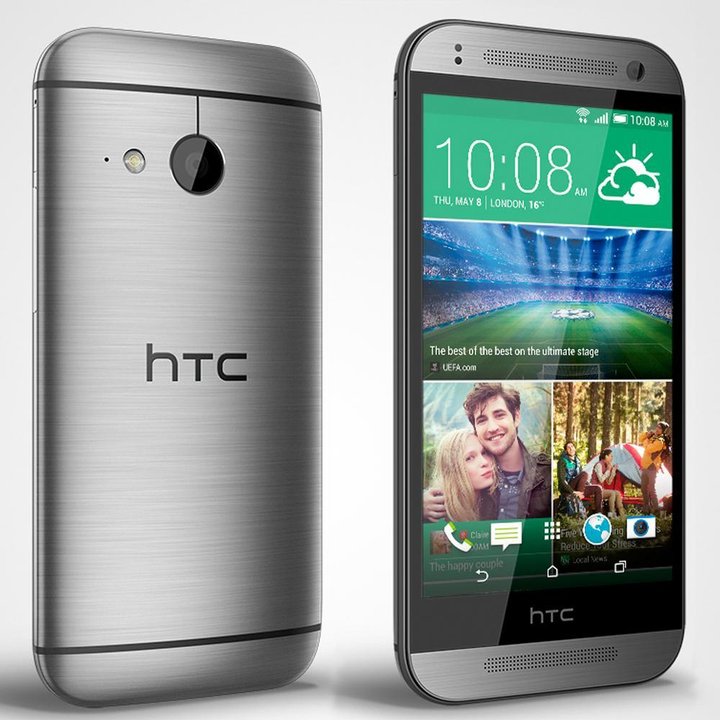

HTC One Mini 2
HTC One Mini 2
Dificultad de desmontaje:
Mediano
Duración:
10 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas
Herramienta de expulsión Herramienta de expulsión

Desmontaje/Reparar del dispositivo móvil HTC One Mini 2 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar HTC One Mini 2, Paso 1/1 Cómo desmontar HTC One Mini 2, Paso 1/2

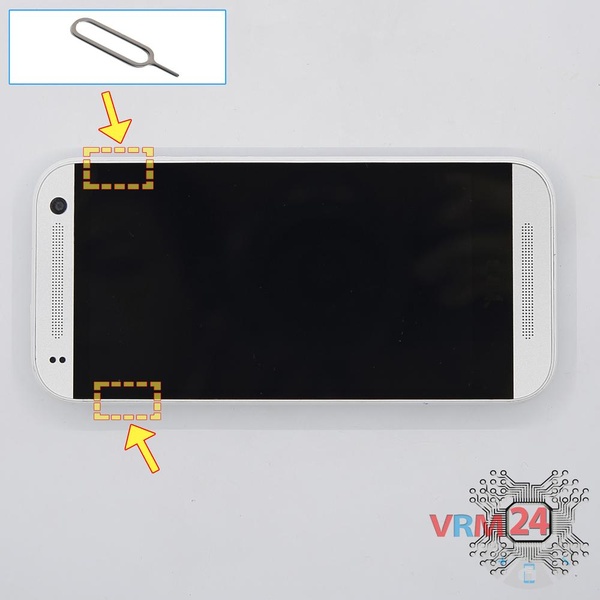

Paso 1.

Con la herramienta clave, abra las bandejas de la tarjeta SIM y de la tarjeta MMC y extráigalas.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar HTC One Mini 2, Paso 2/1

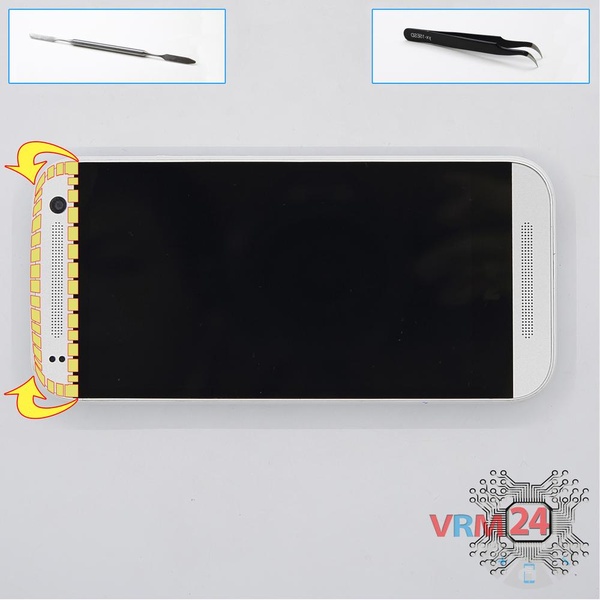

Paso 2.

Despegue la tapa.

Cómo desmontar HTC One Mini 2, Paso 3/1 Cómo desmontar HTC One Mini 2, Paso 3/2

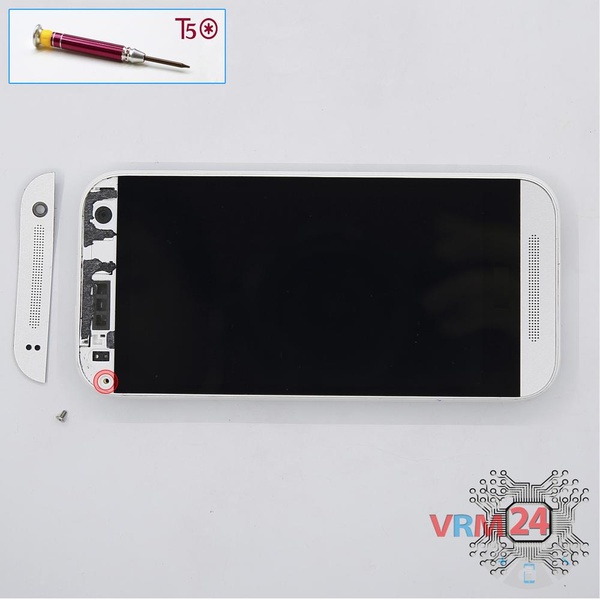

Paso 3.

Con un destornillador (hexagonal T5), desatornille 1 & nbsp; perno.

Cómo desmontar HTC One Mini 2, Paso 4/1

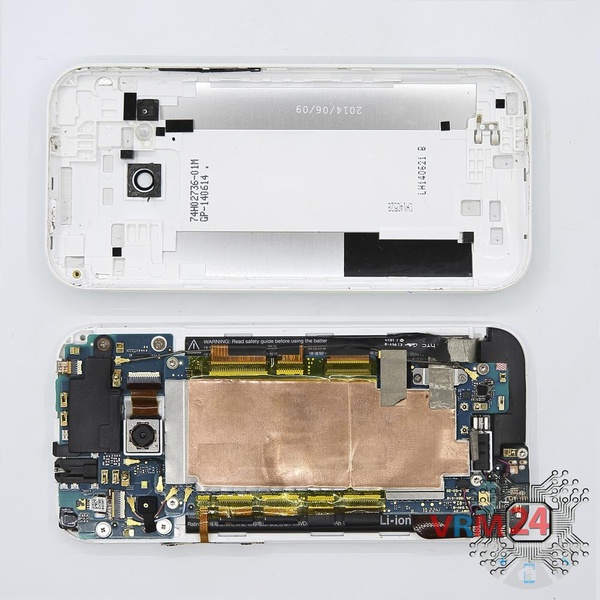

Paso 4.

Abra la cubierta trasera.

Cómo desmontar HTC One Mini 2, Paso 5/1 Cómo desmontar HTC One Mini 2, Paso 5/2

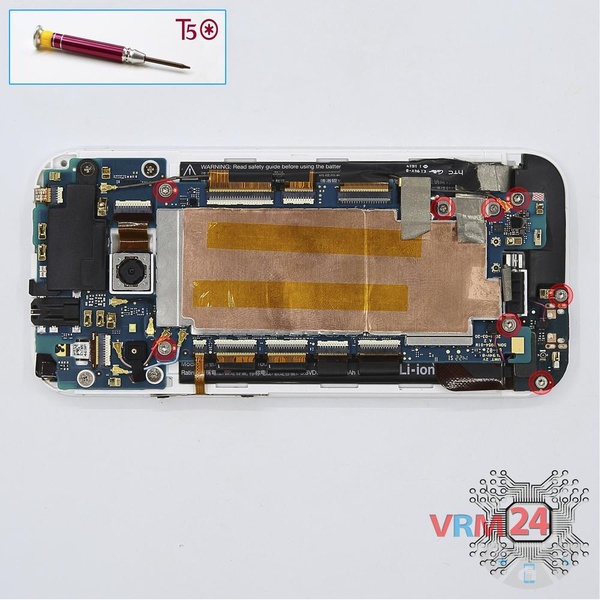

Paso 5.

Con un destornillador (hexagonal T5), desatornille 8 pernos.

Cómo desmontar HTC One Mini 2, Paso 6/1 Cómo desmontar HTC One Mini 2, Paso 6/2 Cómo desmontar HTC One Mini 2, Paso 6/3 Cómo desmontar HTC One Mini 2, Paso 6/4 Cómo desmontar HTC One Mini 2, Paso 6/5 Cómo desmontar HTC One Mini 2, Paso 6/6 Cómo desmontar HTC One Mini 2, Paso 6/7

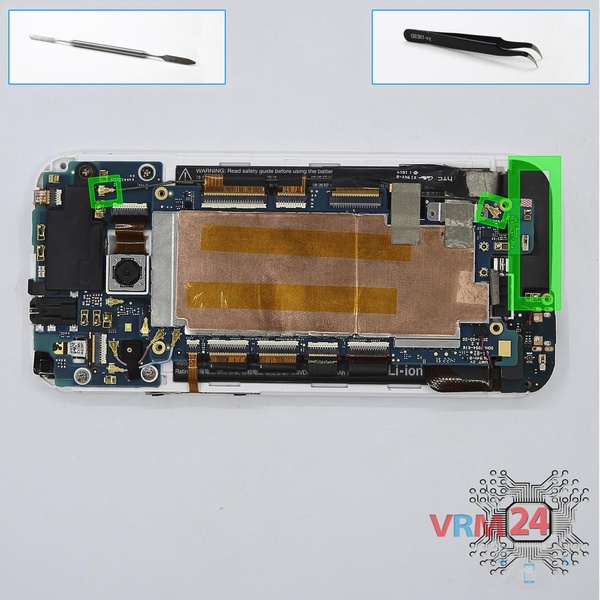

Paso 6.

Desconecte los conectores y retire & nbsp; el conjunto del zumbador (altavoz) & amp; cable coaxial.

Cómo desmontar HTC One Mini 2, Paso 7/1 Cómo desmontar HTC One Mini 2, Paso 7/2 Cómo desmontar HTC One Mini 2, Paso 7/3 Cómo desmontar HTC One Mini 2, Paso 7/4

Paso 7.

Desconecte los conectores y retire la placa con el cable entre placas.

Cómo desmontar HTC One Mini 2, Paso 8/1 Cómo desmontar HTC One Mini 2, Paso 8/2 Cómo desmontar HTC One Mini 2, Paso 8/3 Cómo desmontar HTC One Mini 2, Paso 8/4

Paso 8.

Desconecte los conectores de la PCB y extráigala.

Cómo desmontar HTC One Mini 2, Paso 9/1 Cómo desmontar HTC One Mini 2, Paso 9/2 Cómo desmontar HTC One Mini 2, Paso 9/3 Cómo desmontar HTC One Mini 2, Paso 9/4 Cómo desmontar HTC One Mini 2, Paso 9/5

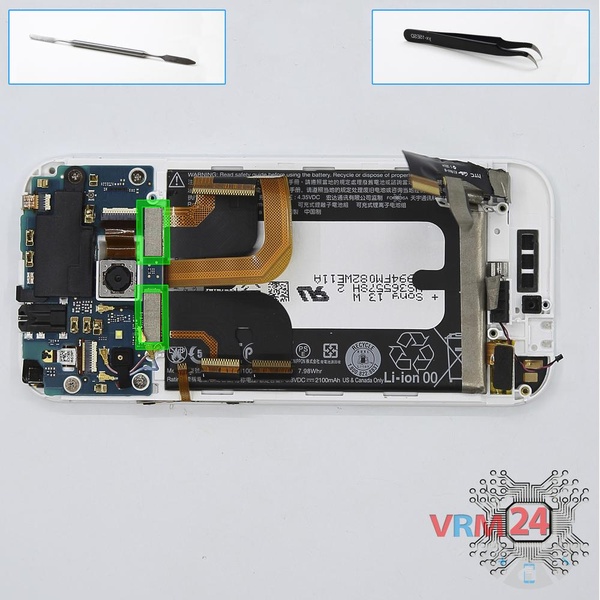

Paso 9.

Desconecte los conectores y retire los cables entre placas.

Cómo desmontar HTC One Mini 2, Paso 10/1 Cómo desmontar HTC One Mini 2, Paso 10/2

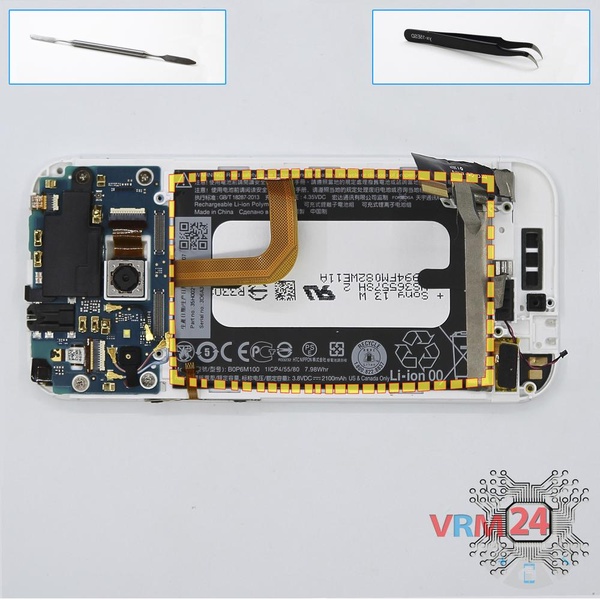

Paso 10.

Levante y retire la batería.

Cómo desmontar HTC One Mini 2, Paso 11/1 Cómo desmontar HTC One Mini 2, Paso 11/2 Cómo desmontar HTC One Mini 2, Paso 11/3

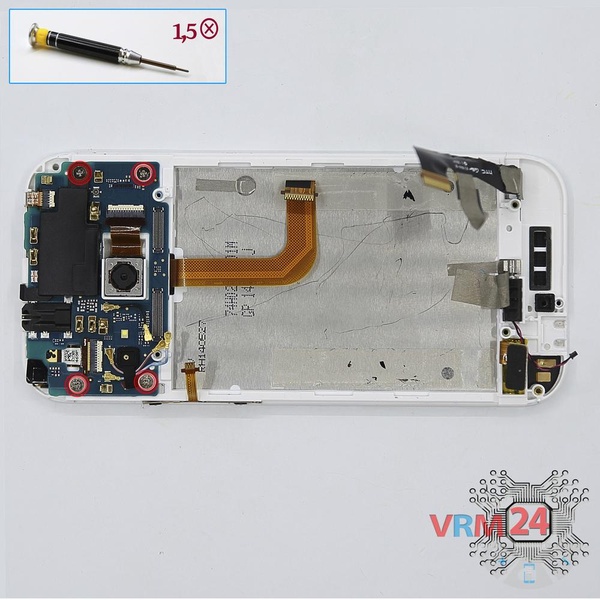

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la tabla superior.

Cómo desmontar HTC One Mini 2, Paso 12/1 Cómo desmontar HTC One Mini 2, Paso 12/2 Cómo desmontar HTC One Mini 2, Paso 12/3 Cómo desmontar HTC One Mini 2, Paso 12/4

Paso 12.

Haga palanca y retire el ensamblaje del altavoz & nbsp ;.

Cómo desmontar HTC One Mini 2, Paso 13/1 Cómo desmontar HTC One Mini 2, Paso 13/2 Cómo desmontar HTC One Mini 2, Paso 13/3

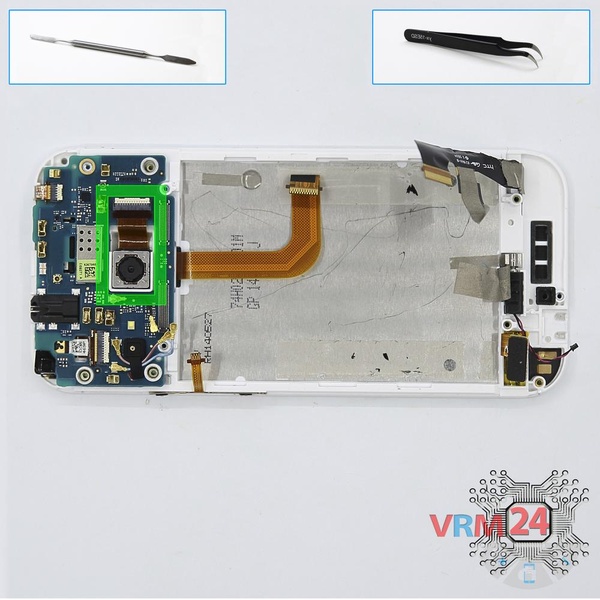

Paso 13.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar HTC One Mini 2, Paso 14/1 Cómo desmontar HTC One Mini 2, Paso 14/2 Cómo desmontar HTC One Mini 2, Paso 14/3

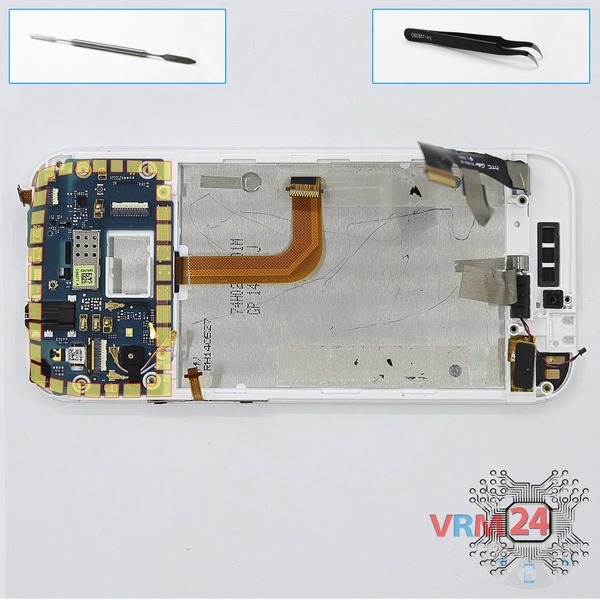

Paso 14.

Retire la PCB.

Cómo desmontar HTC One Mini 2, Paso 15/1 Cómo desmontar HTC One Mini 2, Paso 15/2 Cómo desmontar HTC One Mini 2, Paso 15/3 Cómo desmontar HTC One Mini 2, Paso 15/4 Cómo desmontar HTC One Mini 2, Paso 15/5 Cómo desmontar HTC One Mini 2, Paso 15/6 Cómo desmontar HTC One Mini 2, Paso 15/7

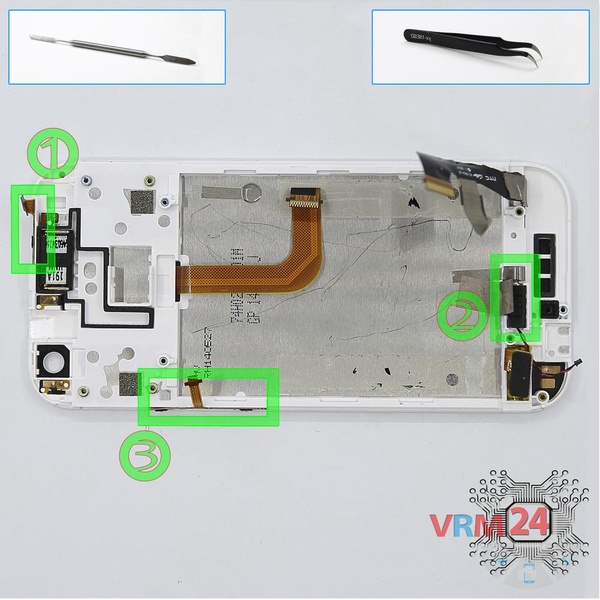

Paso 15.

Retire el botón de encendido / apagado (a la izquierda o 1), los botones de volumen (abajo o 3) y quite el motor de vibración (2).

Cómo desmontar HTC One Mini 2, Paso 16/1 Cómo desmontar HTC One Mini 2, Paso 16/2 Cómo desmontar HTC One Mini 2, Paso 16/3 Cómo desmontar HTC One Mini 2, Paso 16/4 Cómo desmontar HTC One Mini 2, Paso 16/5

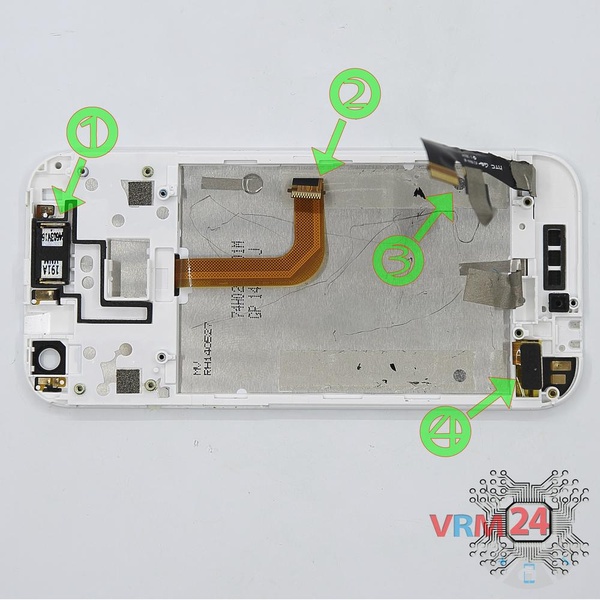

Paso 16.

(1) Altavoz (2) Cable de soportes SIM / MMC (3) Cable de pantalla táctil (4) Cable de pantalla.

Instrucciones detalladas de desmontaje de HTC One Mini 2 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC One Mini 2
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC One Mini 2 lanzado para los mercados en diferentes países.
