HTC One S
HTC One S
Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Destornillador Torx Т5 Destornillador torx т5
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil HTC One S (HTC One S PJ40100 z520e; z560e) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar HTC One S, Paso 1/1

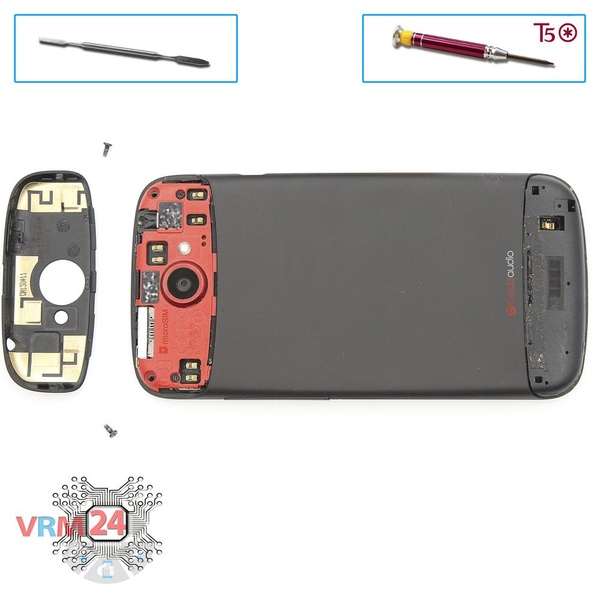

Paso 1.

Abra la & nbsp; tapa trasera superior y, utilice un destornillador (hexagonal T5), desatornille los 2 tornillos.

Cómo desmontar HTC One S, Paso 2/1 Cómo desmontar HTC One S, Paso 2/2

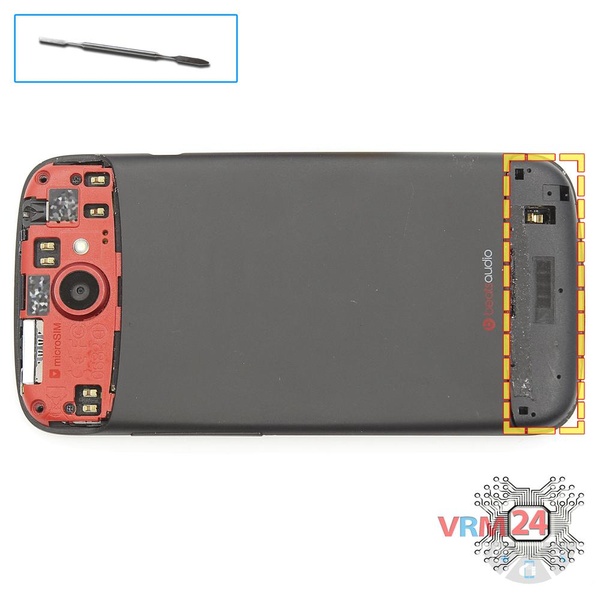

Paso 2.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar HTC One S, Paso 3/1 Cómo desmontar HTC One S, Paso 3/2

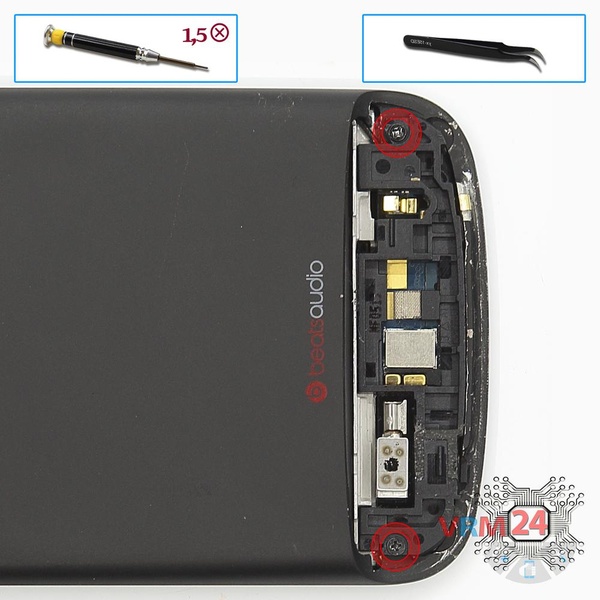

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos y retire el marco.

Cómo desmontar HTC One S, Paso 4/1 Cómo desmontar HTC One S, Paso 4/2

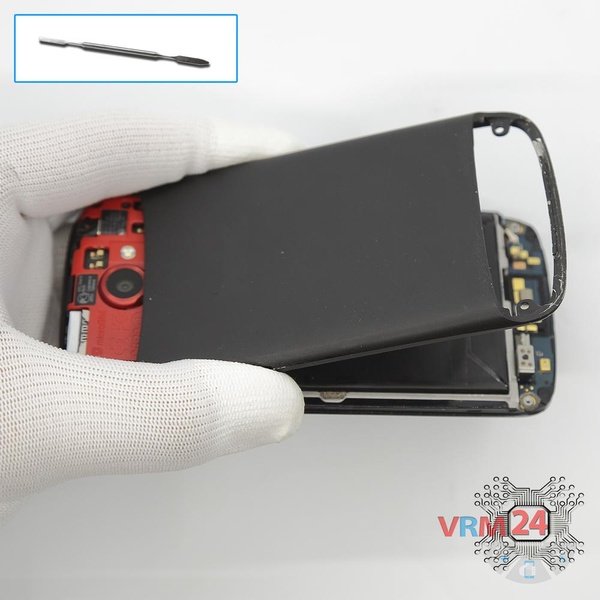

Paso 4.

Abra la cubierta trasera.

Cómo desmontar HTC One S, Paso 5/1 Cómo desmontar HTC One S, Paso 5/2

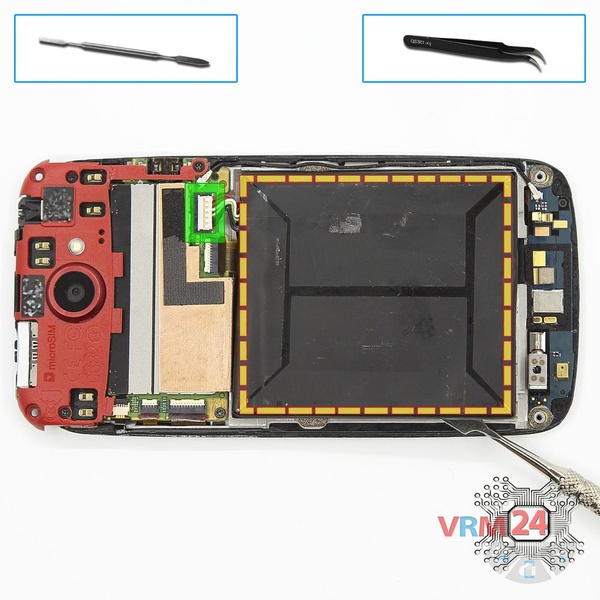

Paso 5.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar HTC One S, Paso 6/1 Cómo desmontar HTC One S, Paso 6/2

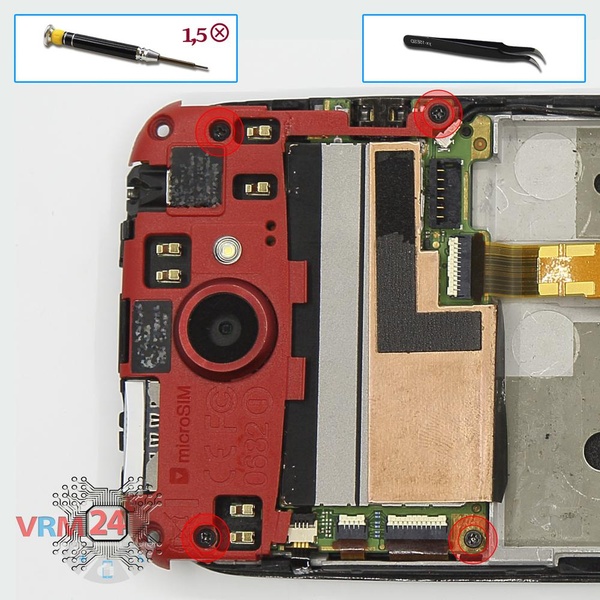

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos y retire la tapa.

Cómo desmontar HTC One S, Paso 7/1 Cómo desmontar HTC One S, Paso 7/2 Cómo desmontar HTC One S, Paso 7/3

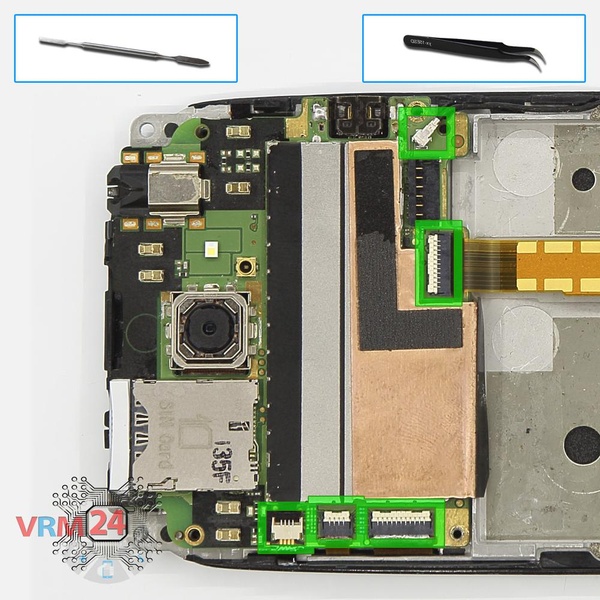

Paso 7.

Desconecte los conectores de la PCB.

Cómo desmontar HTC One S, Paso 8/1 Cómo desmontar HTC One S, Paso 8/2

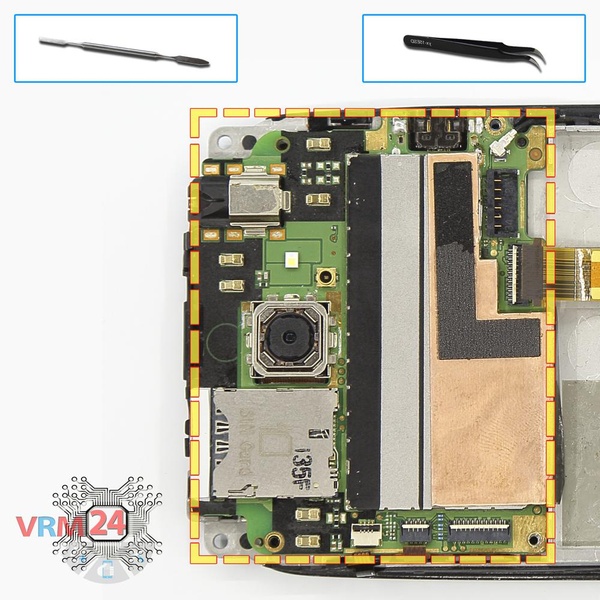

Paso 8.

Retire la PCB.

Cómo desmontar HTC One S, Paso 9/1 Cómo desmontar HTC One S, Paso 9/2 Cómo desmontar HTC One S, Paso 9/3

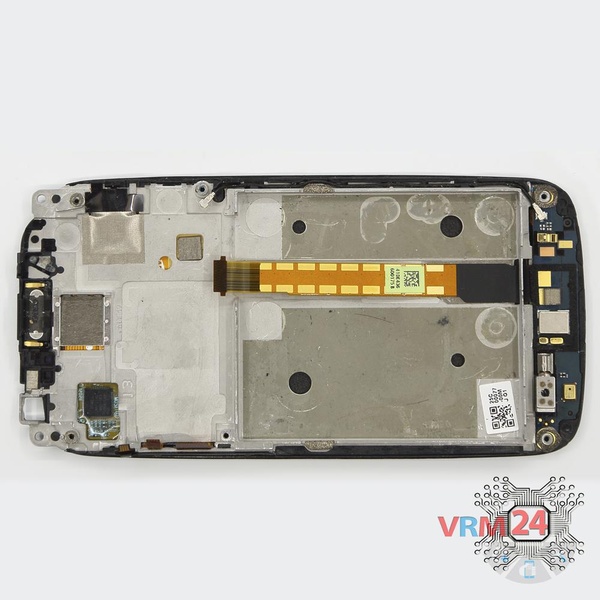

Paso 9.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HTC One S en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC One S
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC One S — HTC One S PJ40100 z520e; z560e lanzado para los mercados en diferentes países.
