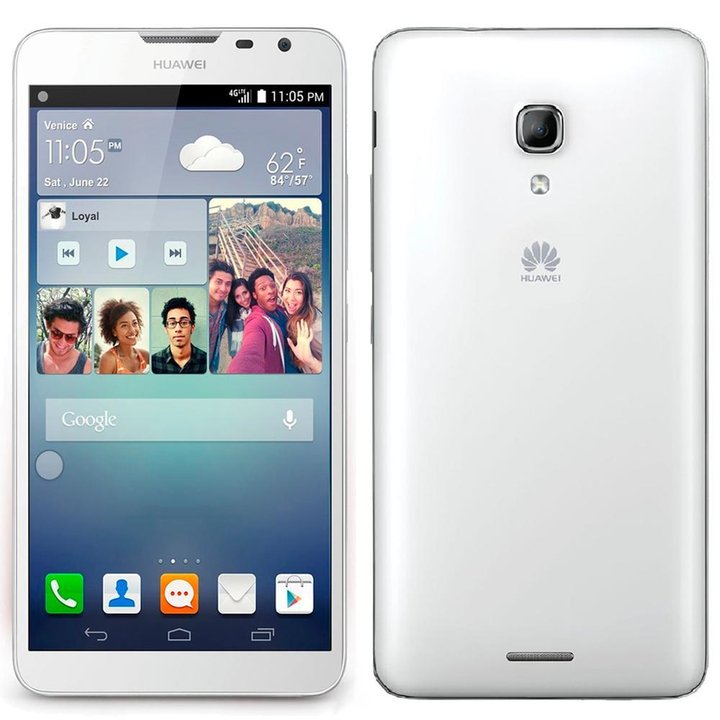

Desmontaje/Reparar del dispositivo móvil Huawei Ascend Mate 2 (Huawei Ascend Mate 2 (MT2-L05)) con la descripción de cada paso y el conjunto de herramientas requerido.

4609

Vistas

—

Compartir

3

Preguntas

Vadim Popoff

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Abra la tapa trasera

Paso 1.

Abra la tapa trasera

Abra la cubierta trasera.

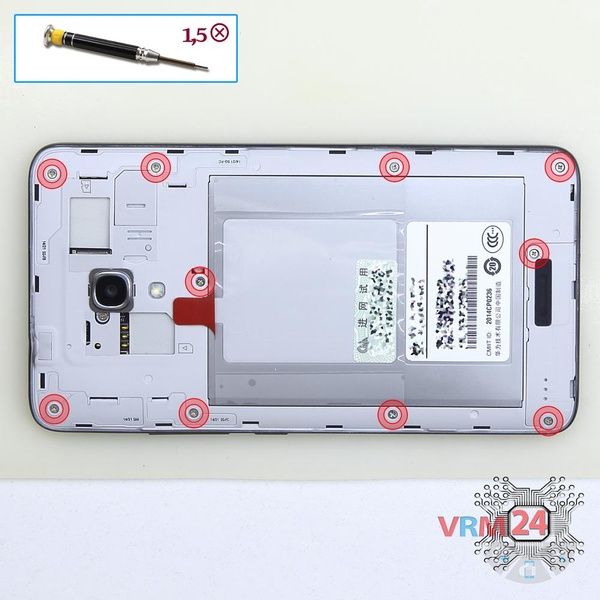

Desenrosque los tornillos

Paso 2.

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos en el marco del teléfono.

Abrir la tapa central

Paso 3.

Abrir la tapa central

Haga palanca y retire el marco del medio.

Desconecte el conector de la batería

Paso 4.

Desconecte el conector de la batería

Desconecte el conector de la batería.

⚠ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Retire el cable coaxial

Paso 5.

Retire el cable coaxial

Desconecte los conectores y retire el cable & nbsp; coaxial.

Retire la placa secundaria

Paso 6.

Retire la placa secundaria

Desconecte el & nbsp; & nbsp; conector del cable entre placas & nbsp; y retire la placa inferior.

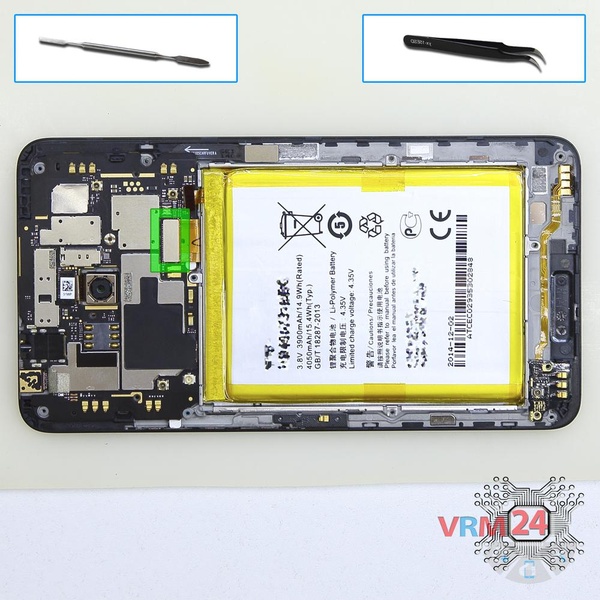

Desconecte el conector

Paso 7.

Desconecte el conector

Desconecte el conector & nbsp; de la PCB.

Retire la cámara trasera

Paso 8.

Retire la cámara trasera

Desconecte el conector de la PCB y retire la cámara principal.

Dar la vuelta a la placa

Paso 9.

Dar la vuelta a la placa

Dar la vuelta a la placa, desconectar el conector del interior y retirarlo.

Retire el altavoz del auricular

Paso 10.

Retire el altavoz del auricular

Haga palanca y quítese el auricular (altavoz).

En el marco de la pantalla quedó

Paso 11.

En el marco de la pantalla quedó

Partes en el marco del módulo de visualización.

Retire el altavoz

Paso 12.

Retire el altavoz

Haga palanca y retire el conjunto del zumbador (altavoz).

Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene easy complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei Ascend Mate 2 — Huawei Ascend Mate 2 (MT2-L05) lanzado para los mercados en diferentes países.

Instrucciones detalladas de desmontaje de Huawei Ascend Mate 2 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
