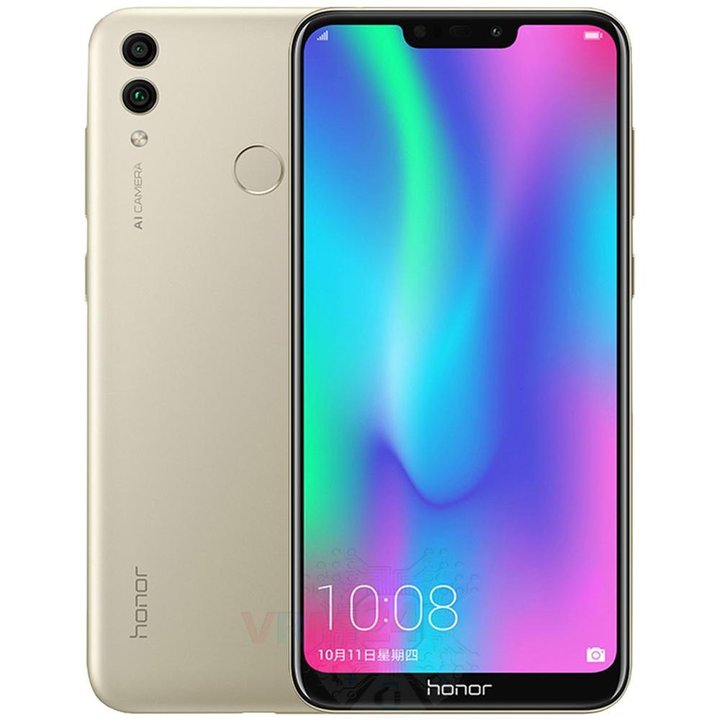

Huawei Honor 8C

Dificultad de desmontaje:
Fácil

Duración:
8 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Huawei Honor 8C (Huawei Honor 8C BKK-L21, BKK-LX2, BKK-LX1, BKK-L21 (Global); BKK-AL00, BKK-TL00, BKK-AL10 (China)) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Huawei Honor 8C, Paso 1/1

Cómo desmontar Huawei Honor 8C, Paso 1/2

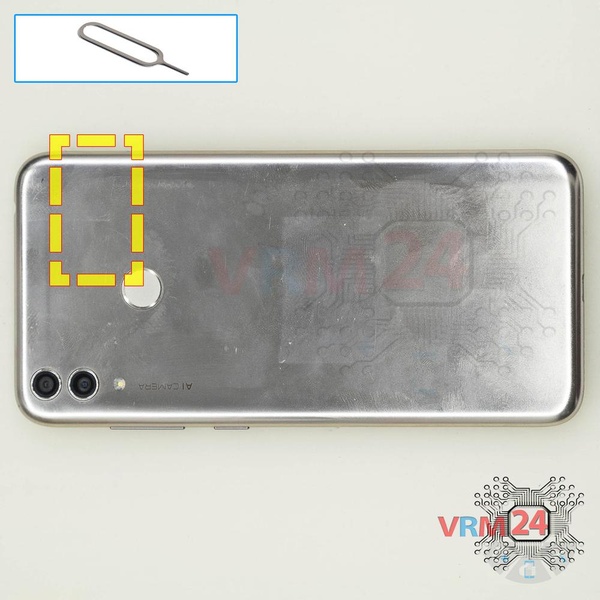

Paso 1.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Huawei Honor 8C, Paso 2/1

Cómo desmontar Huawei Honor 8C, Paso 2/2

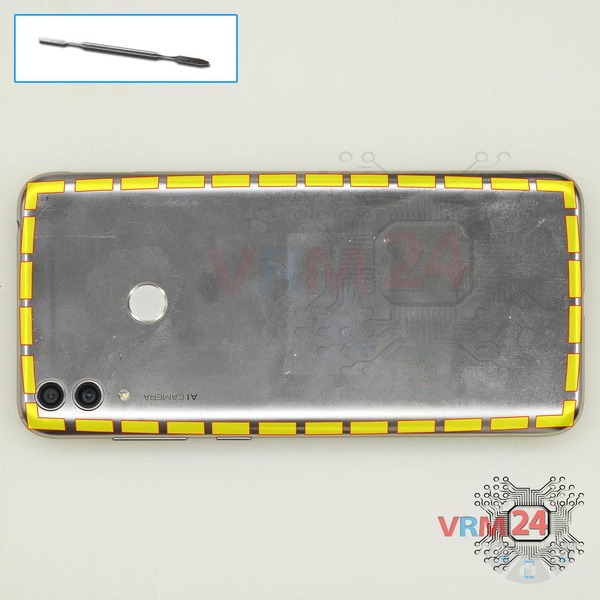

Paso 2.

Abra la tapa trasera y déle la vuelta.

Cómo desmontar Huawei Honor 8C, Paso 3/1

Cómo desmontar Huawei Honor 8C, Paso 3/2

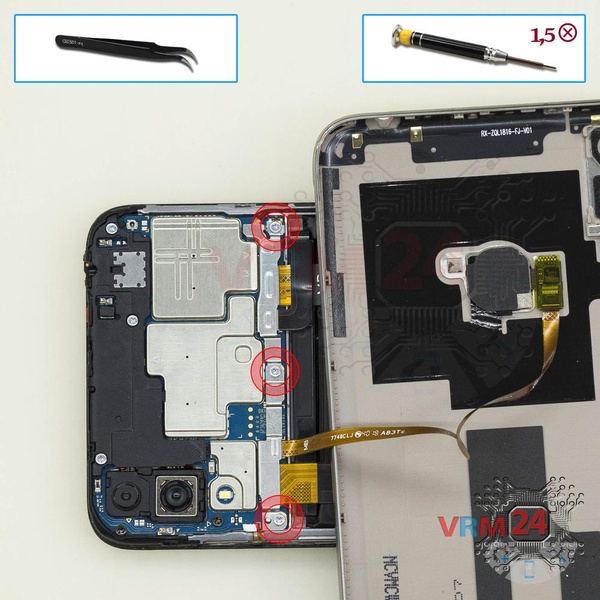

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire el soporte que sujeta los conectores.

Cómo desmontar Huawei Honor 8C, Paso 4/1

Cómo desmontar Huawei Honor 8C, Paso 4/2

Cómo desmontar Huawei Honor 8C, Paso 4/3

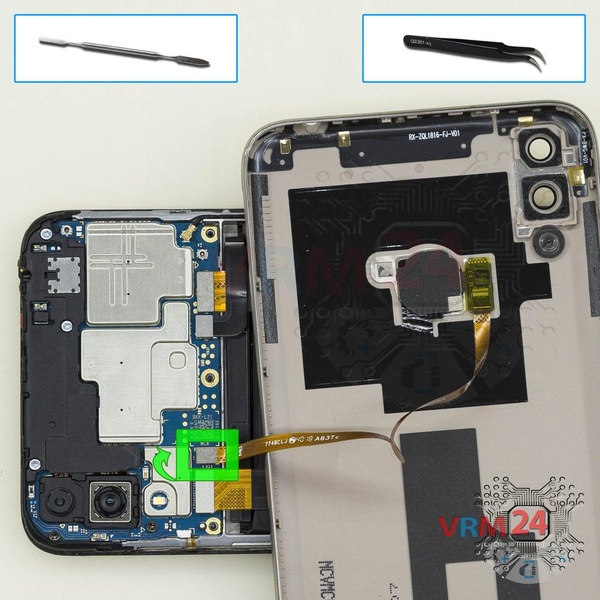

Paso 4.

Levante el conector del sensor de huellas digitales y retire la cubierta. & nbsp;

Cómo desmontar Huawei Honor 8C, Paso 5/1

Cómo desmontar Huawei Honor 8C, Paso 5/2

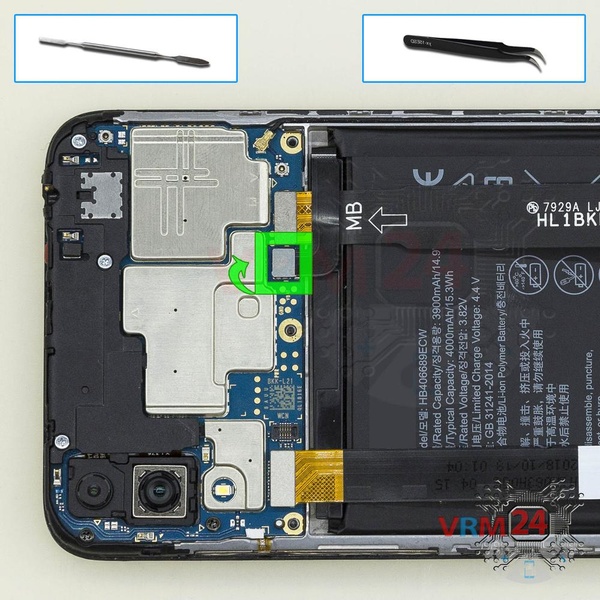

Paso 5.

Desconecte el conector de la batería. El modelo de batería de Huawei Honor 8C & nbsp; es HB406689ECW .

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Huawei Honor 8C, Paso 6/1

Cómo desmontar Huawei Honor 8C, Paso 6/2

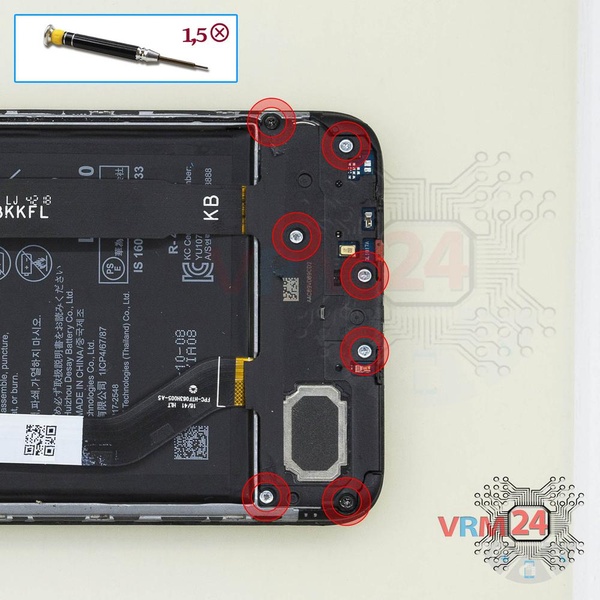

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 7 & nbsp; pernos de la parte inferior. & nbsp;

Cómo desmontar Huawei Honor 8C, Paso 7/1

Cómo desmontar Huawei Honor 8C, Paso 7/2

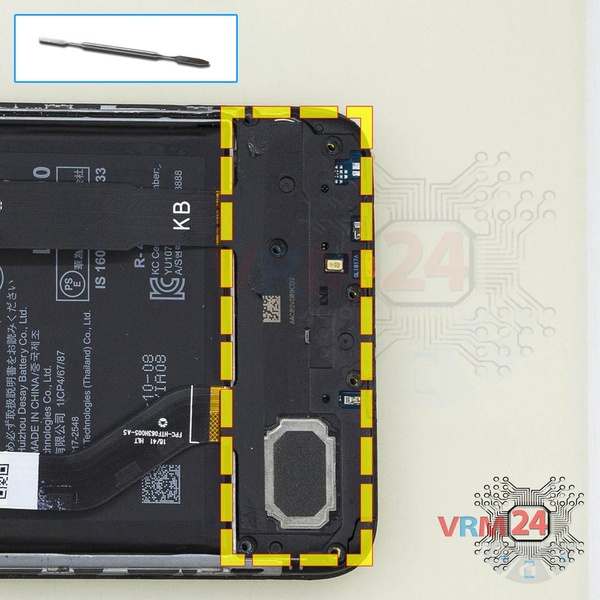

Paso 7.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Huawei Honor 8C, Paso 8/1

Cómo desmontar Huawei Honor 8C, Paso 8/2

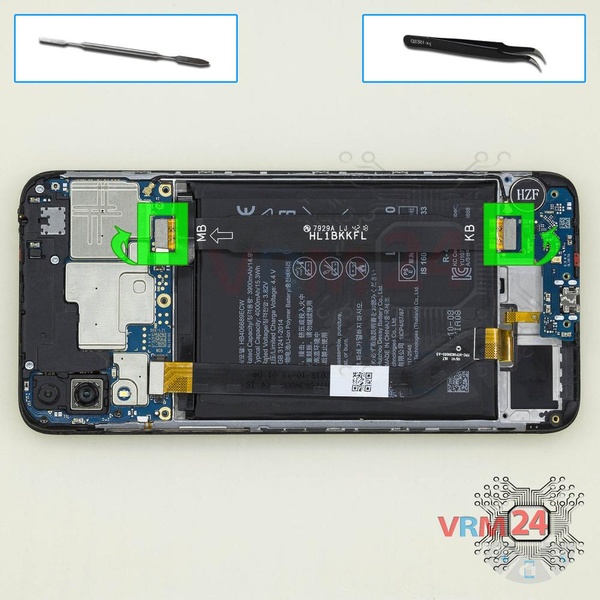

Paso 8.

Desconecte los conectores y retire el cable entre placas.

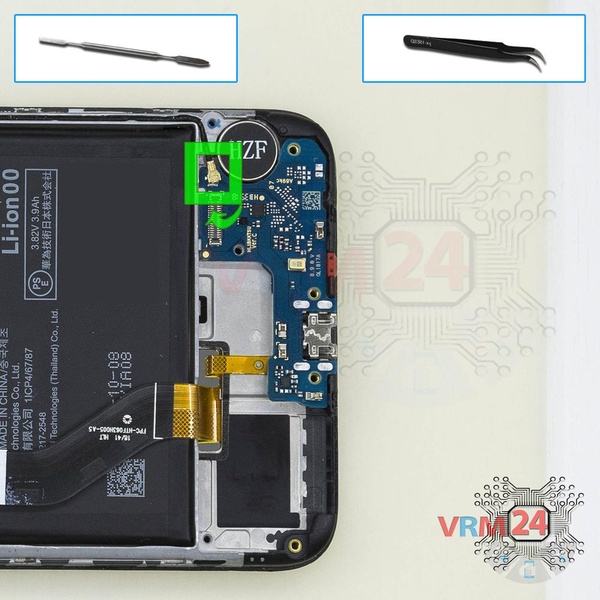

Paso 9.

Desconecte el conector & nbsp; de la placa hija.

Cómo desmontar Huawei Honor 8C, Paso 10/1

Cómo desmontar Huawei Honor 8C, Paso 10/2

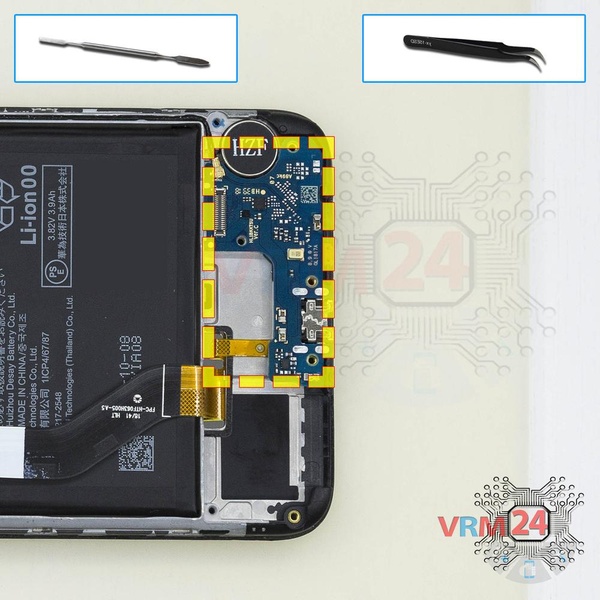

Paso 10.

Retire la placa secundaria, también conocida como placa secundaria.

Cómo desmontar Huawei Honor 8C, Paso 11/1

Cómo desmontar Huawei Honor 8C, Paso 11/2

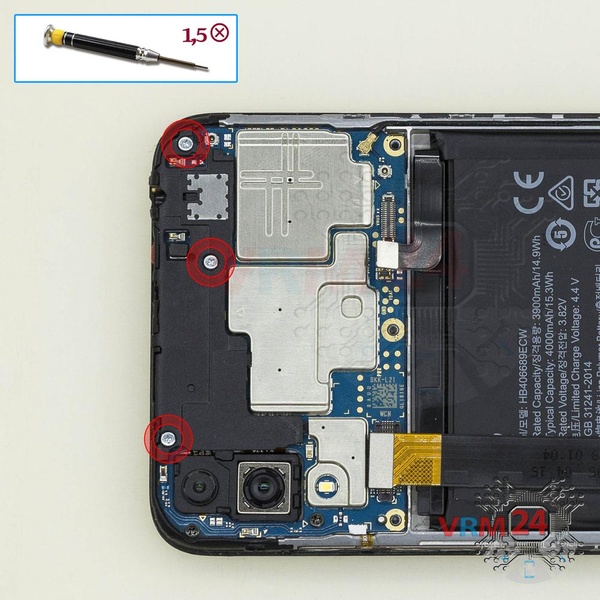

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos.

Cómo desmontar Huawei Honor 8C, Paso 12/1

Cómo desmontar Huawei Honor 8C, Paso 12/2

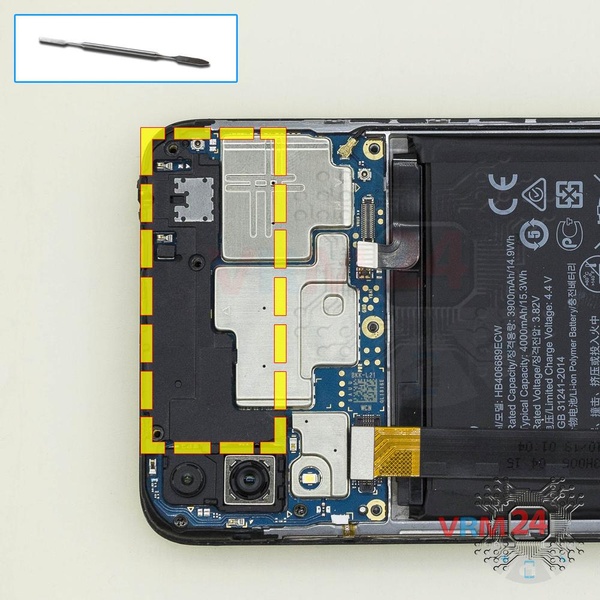

Paso 12.

Levante la tapa.

Cómo desmontar Huawei Honor 8C, Paso 13/1

Cómo desmontar Huawei Honor 8C, Paso 13/2

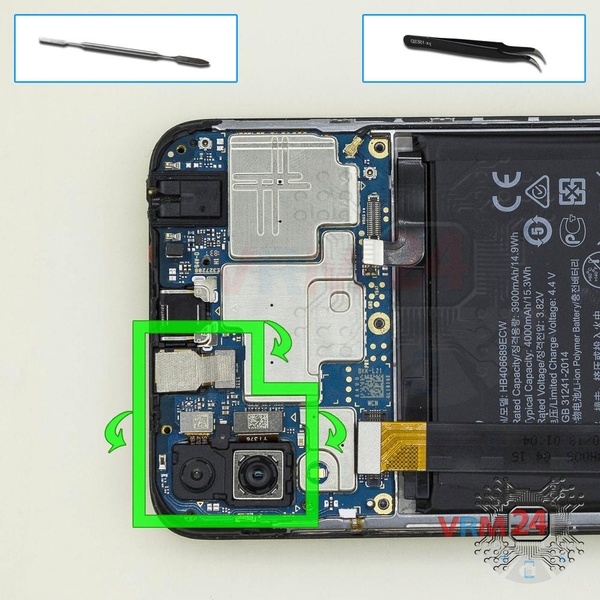

Paso 13.

Desconecte los conectores de la PCB y retire el conjunto de las dos cámaras & nbsp; traseras. Además, quita la & nbsp; cámara frontal (selfie).

Cómo desmontar Huawei Honor 8C, Paso 14/1

Cómo desmontar Huawei Honor 8C, Paso 14/2

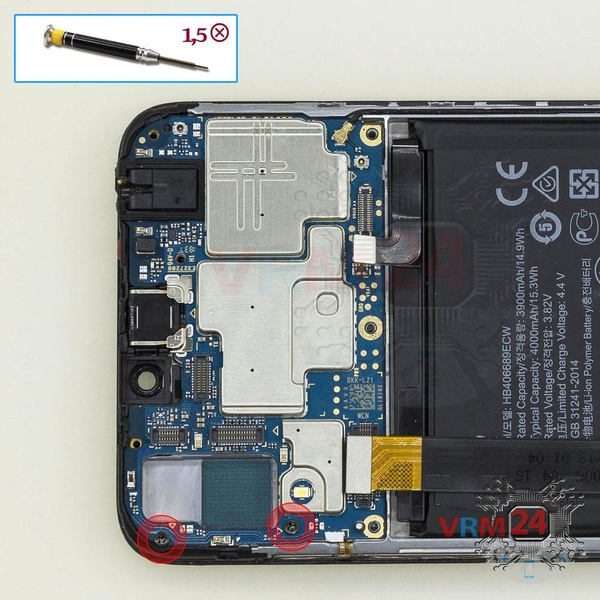

Paso 14.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Huawei Honor 8C, Paso 15/1

Cómo desmontar Huawei Honor 8C, Paso 15/2

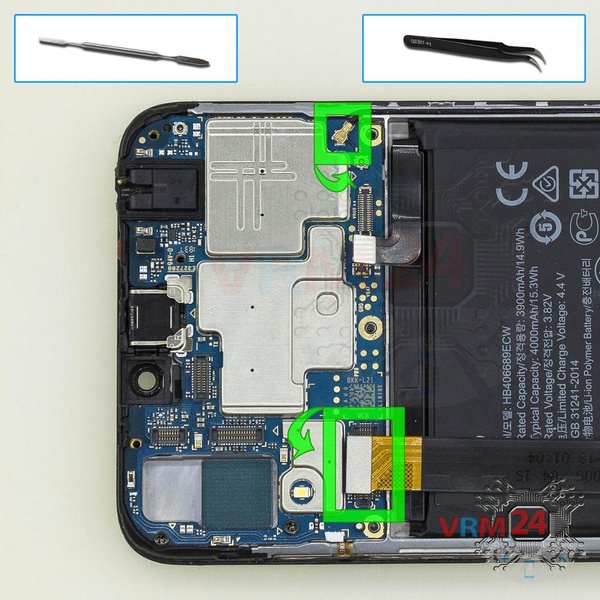

Paso 15.

Desconecte los conectores de la PCB.

Cómo desmontar Huawei Honor 8C, Paso 16/1

Cómo desmontar Huawei Honor 8C, Paso 16/2

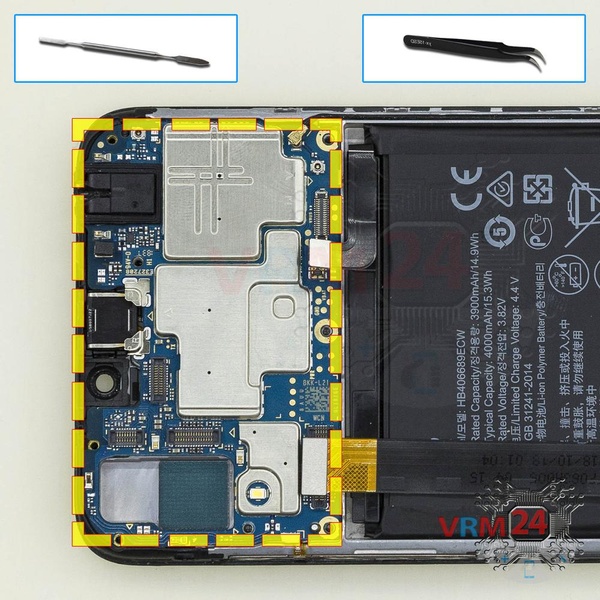

Paso 16.

Retire la PCB.

Cómo desmontar Huawei Honor 8C, Paso 17/1

Cómo desmontar Huawei Honor 8C, Paso 17/2

Cómo desmontar Huawei Honor 8C, Paso 17/3

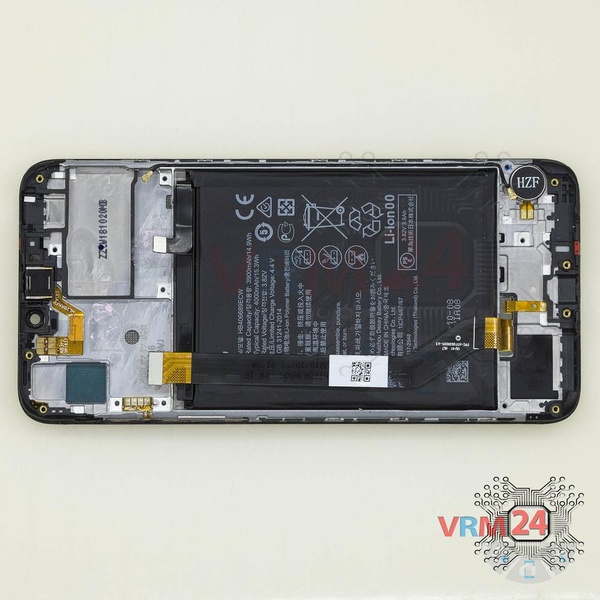

Paso 17.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Huawei Honor 8C en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Huawei #Huawei Honor 8C

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei Honor 8C — Huawei Honor 8C BKK-L21, BKK-LX2, BKK-LX1, BKK-L21 (Global); BKK-AL00, BKK-TL00, BKK-AL10 (China) lanzado para los mercados en diferentes países.
