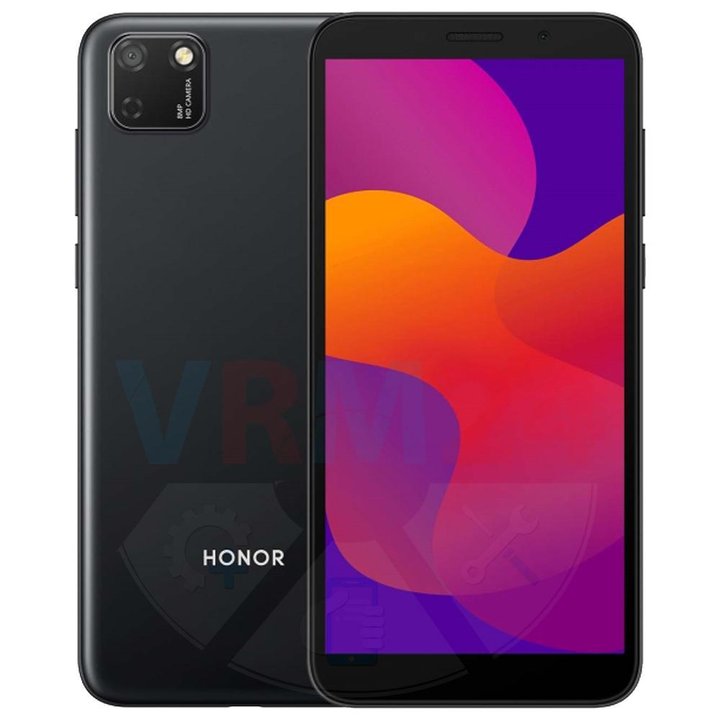

Desmontaje/Reparar del dispositivo móvil Huawei Honor 9S (Huawei Honor 9S DUA-LX9) con la descripción de cada paso y el conjunto de herramientas requerido.

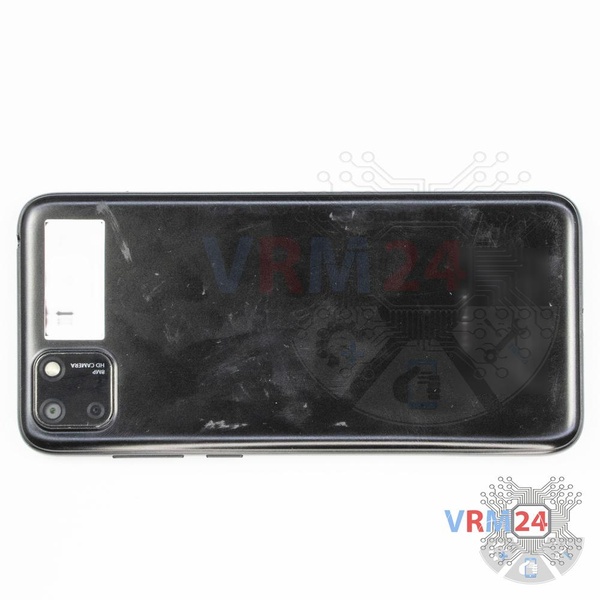

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

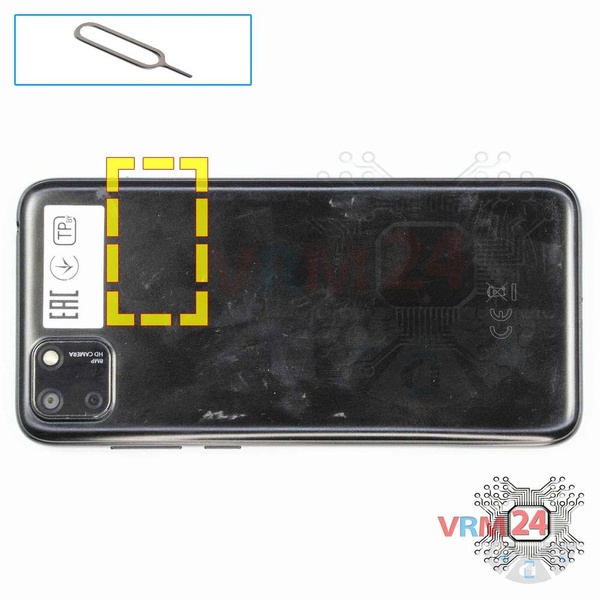

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

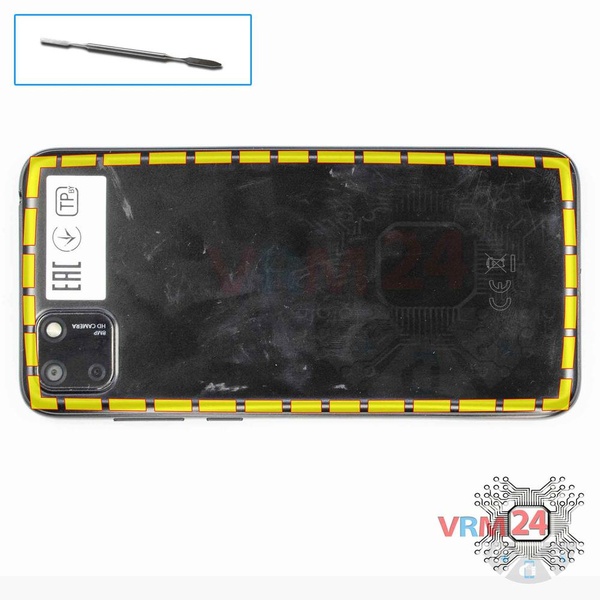

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo. No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.

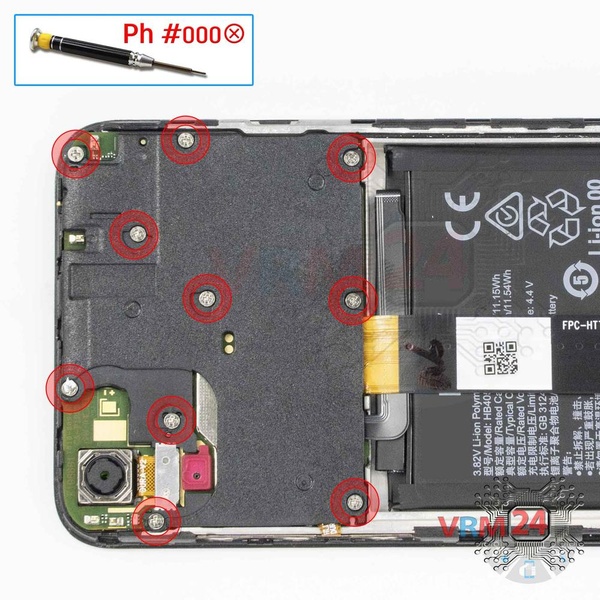

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 tornillos en la parte superior del teléfono.

⚠️ Intenta no tocar la cámara. ¡La cámara es bastante frágil! Si deja impresiones u otras marcas en la lente, será bastante difícil limpiar la lente y la calidad de las imágenes puede deteriorarse.

⚠️ Además, tenga cuidado de no dañar la cubierta protectora de la batería del teléfono de ninguna manera. Esta batería PUEDE INCENDIARSE O EXPLOTAR.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

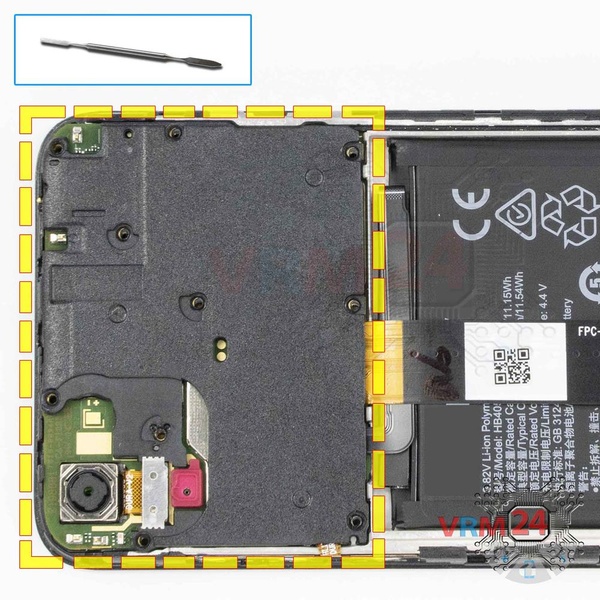

Retire la tapa que protege la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

& nbsp;

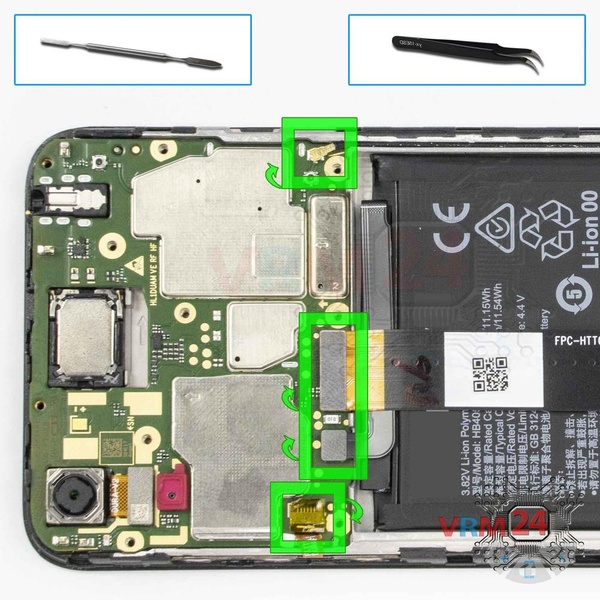

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Huawei Honor 9S DUA-LX9 tiene una batería HB405979ECW con una capacidad de 3020 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje. Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado. Desconecte el conector del cable coaxial, los cables de la placa base y el cable de la subpantalla entre placas en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

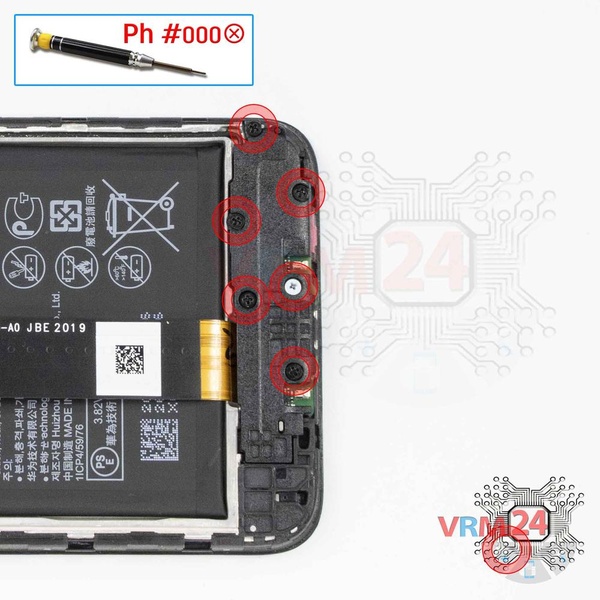

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos en la parte inferior del teléfono.

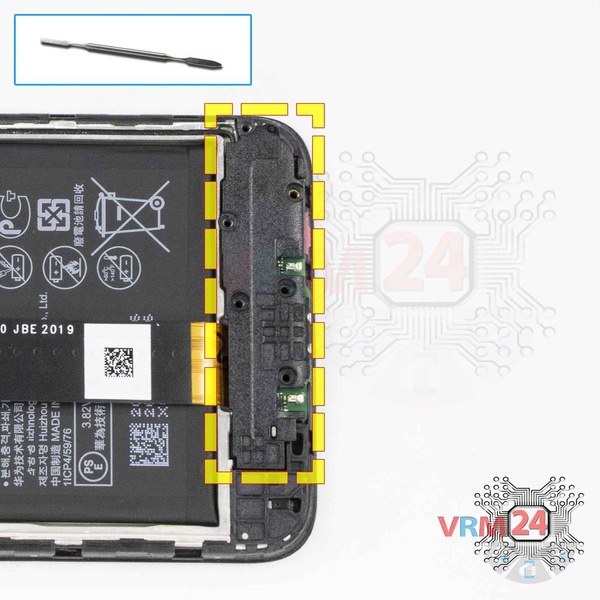

Retire la cubierta que protege la placa hija (también conocida como placa secundaria). Trate de levantar la tapa por los bordes y no empuje nada entre la tapa y la PCB para no tocar accidentalmente o cortocircuitar nada en la placa.

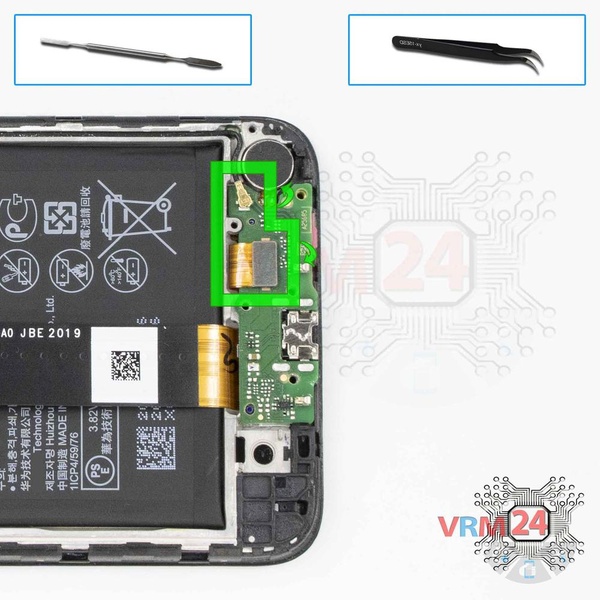

Desconecte el cable coaxial y los conectores del cable de subpantalla entre placas en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

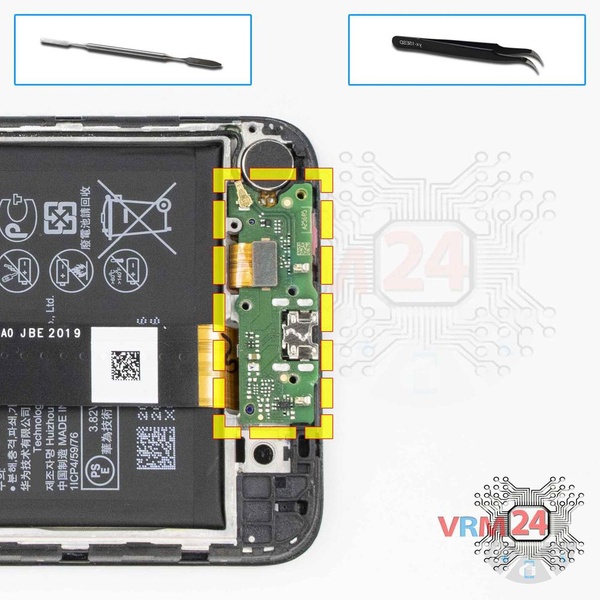

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos del motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

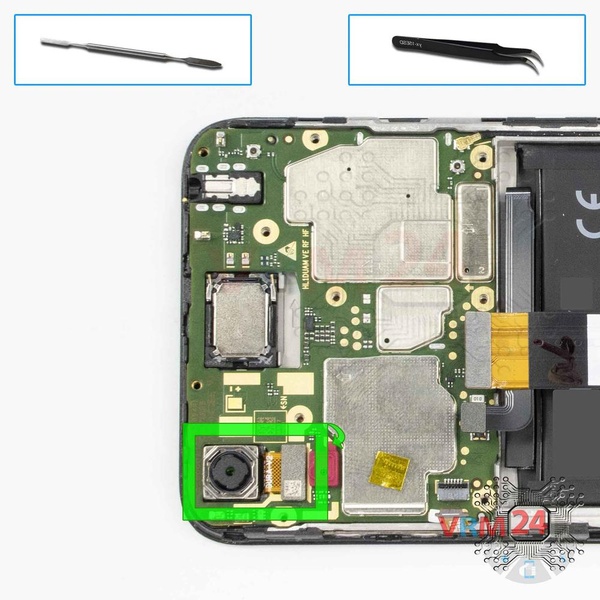

Levante el conector y retire la cámara principal.

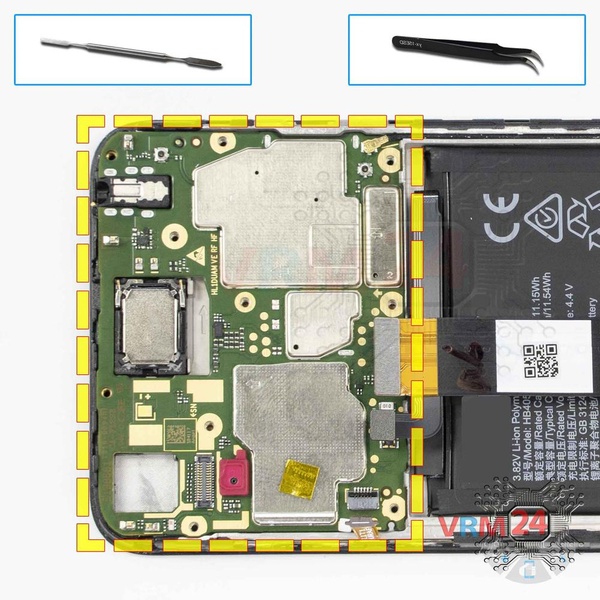

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

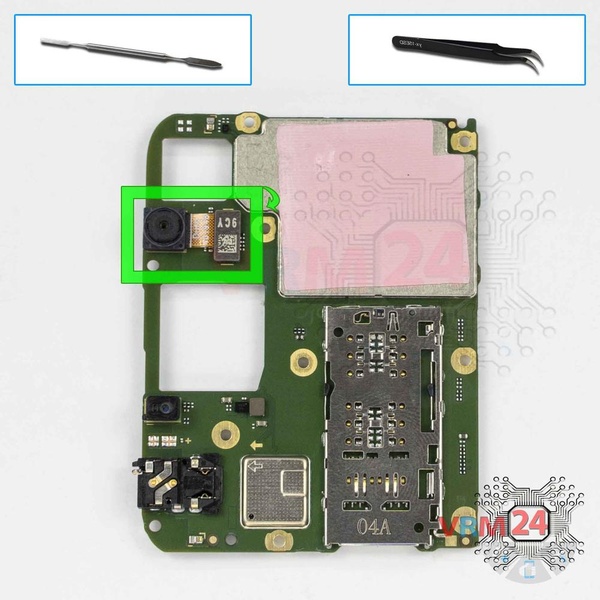

Suba el conector y retire la cámara frontal (selfie).
