Desmontaje/Reparar del dispositivo móvil Huawei Nova 13 (Huawei Nova 13 BLK-LX9) con la descripción de cada paso y el conjunto de herramientas requerido.

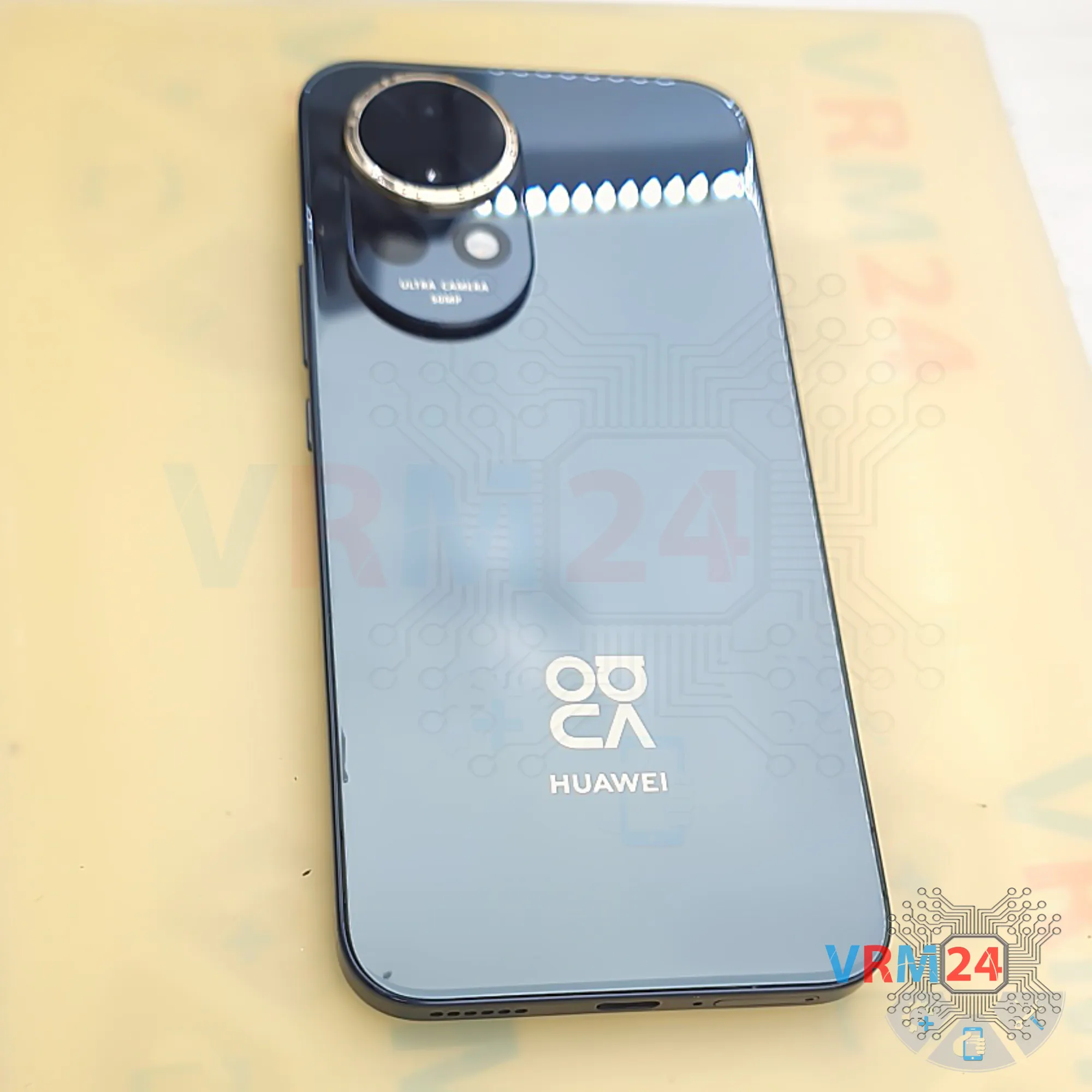

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

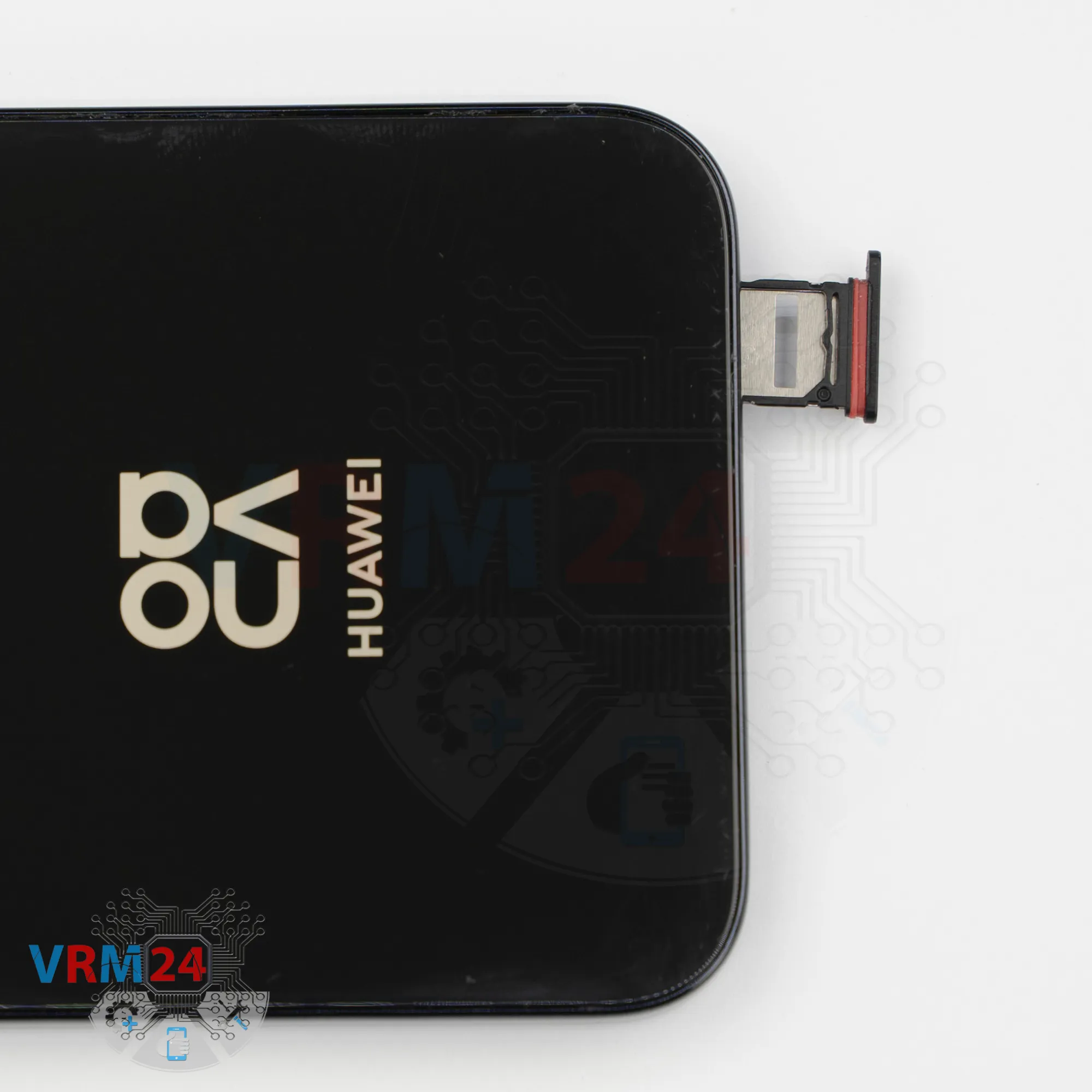

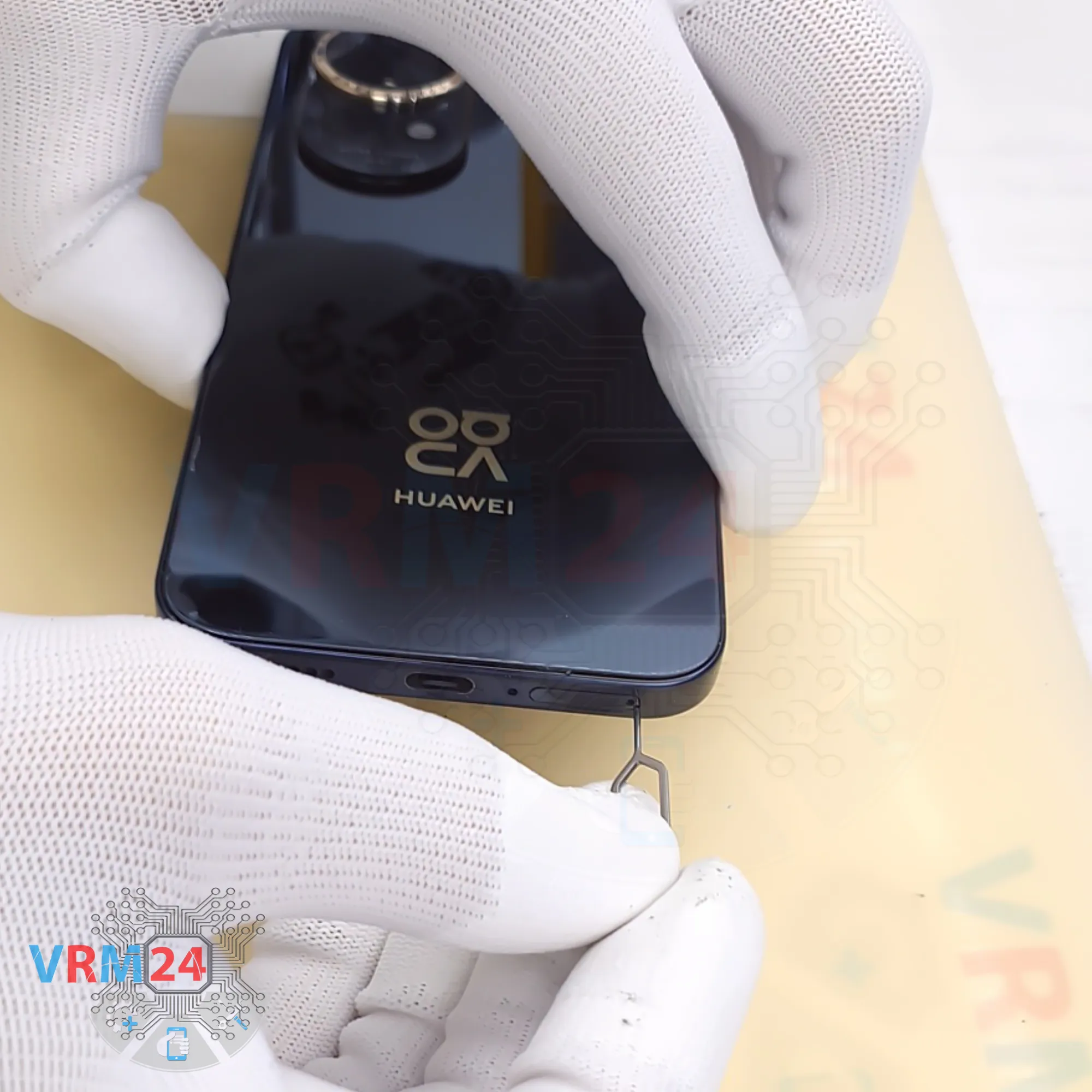

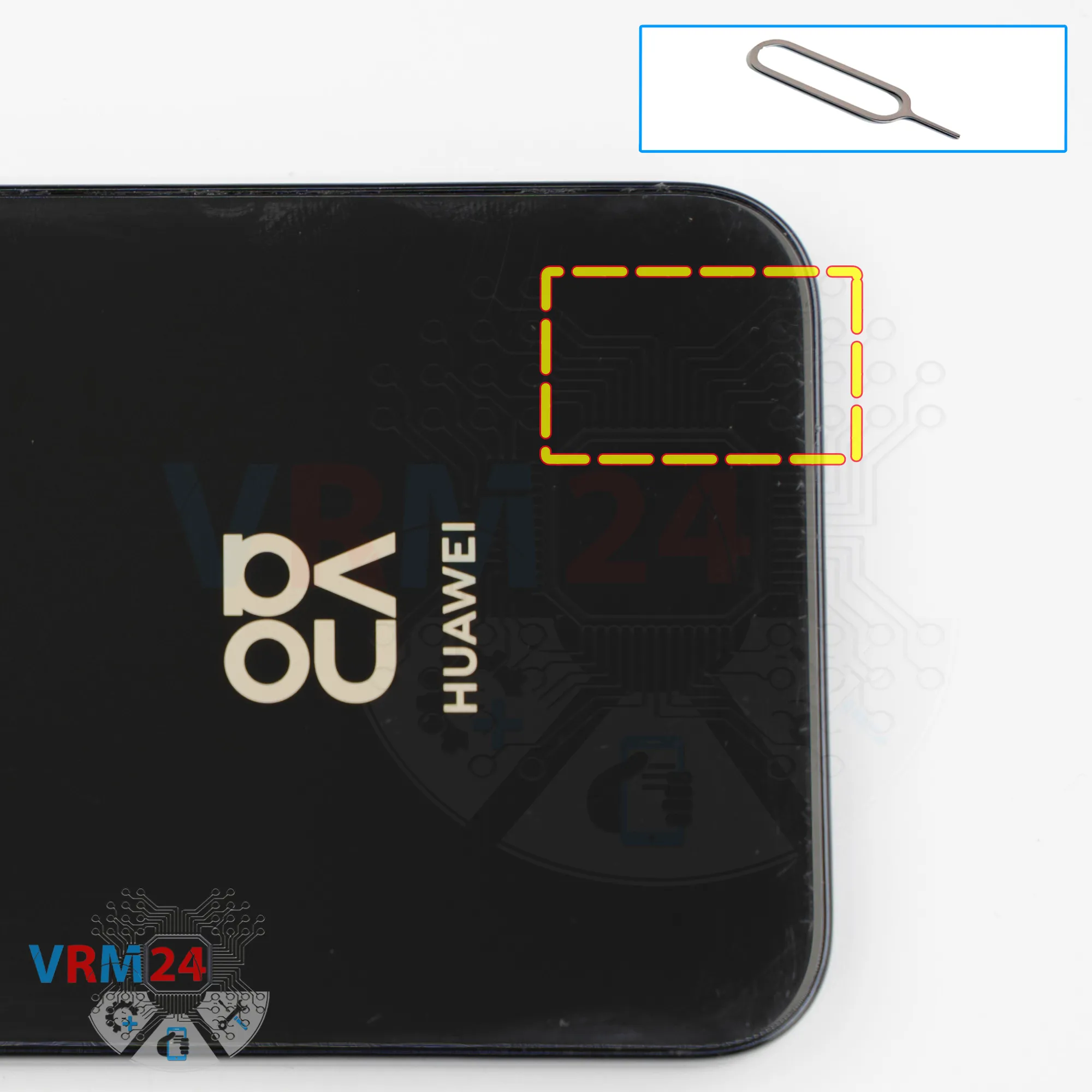

Primero, debemos retirar la bandeja de la tarjeta SIM.

Para ello utilizamos una herramienta especial, la introducimos en el orificio y empujamos suavemente la bandeja hacia afuera.

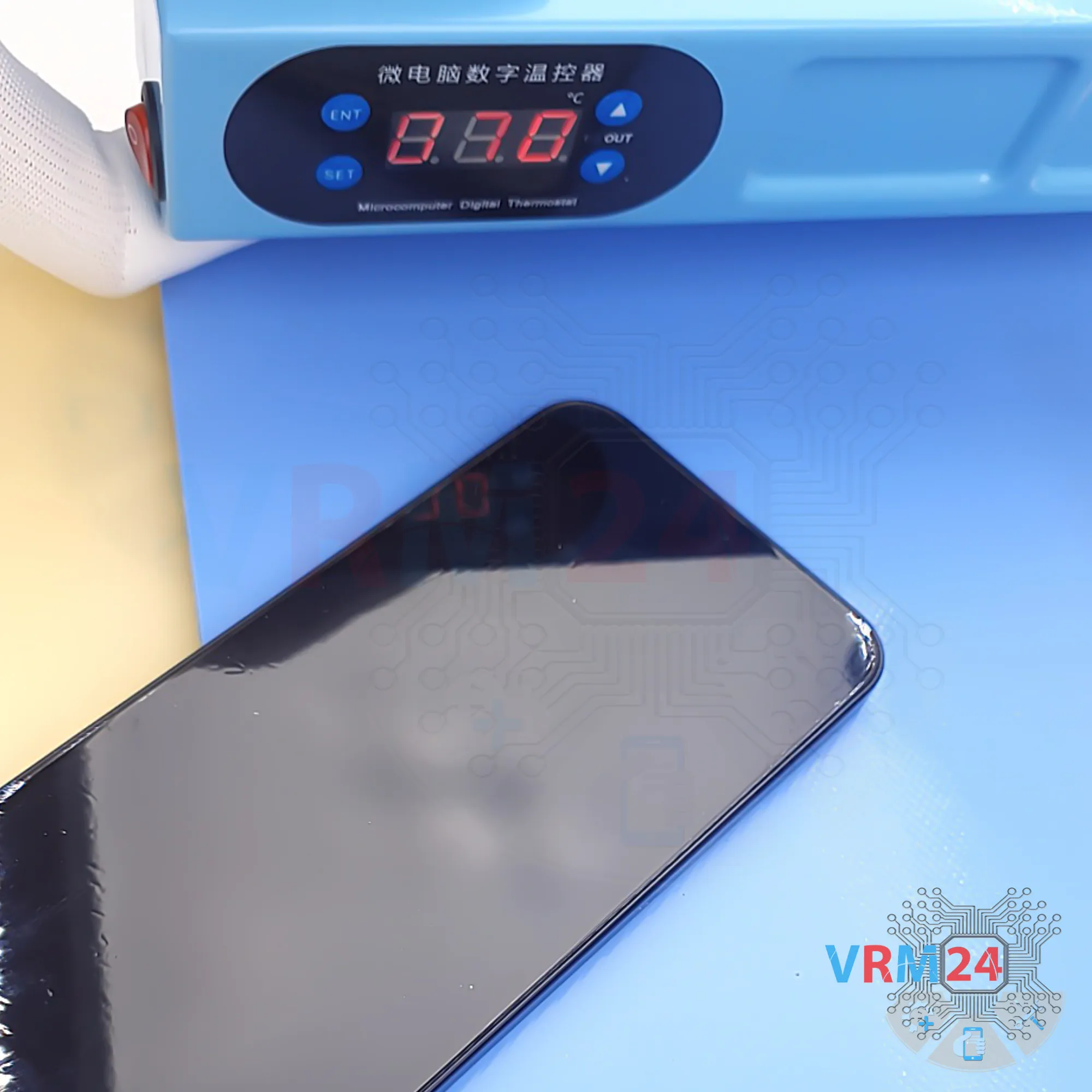

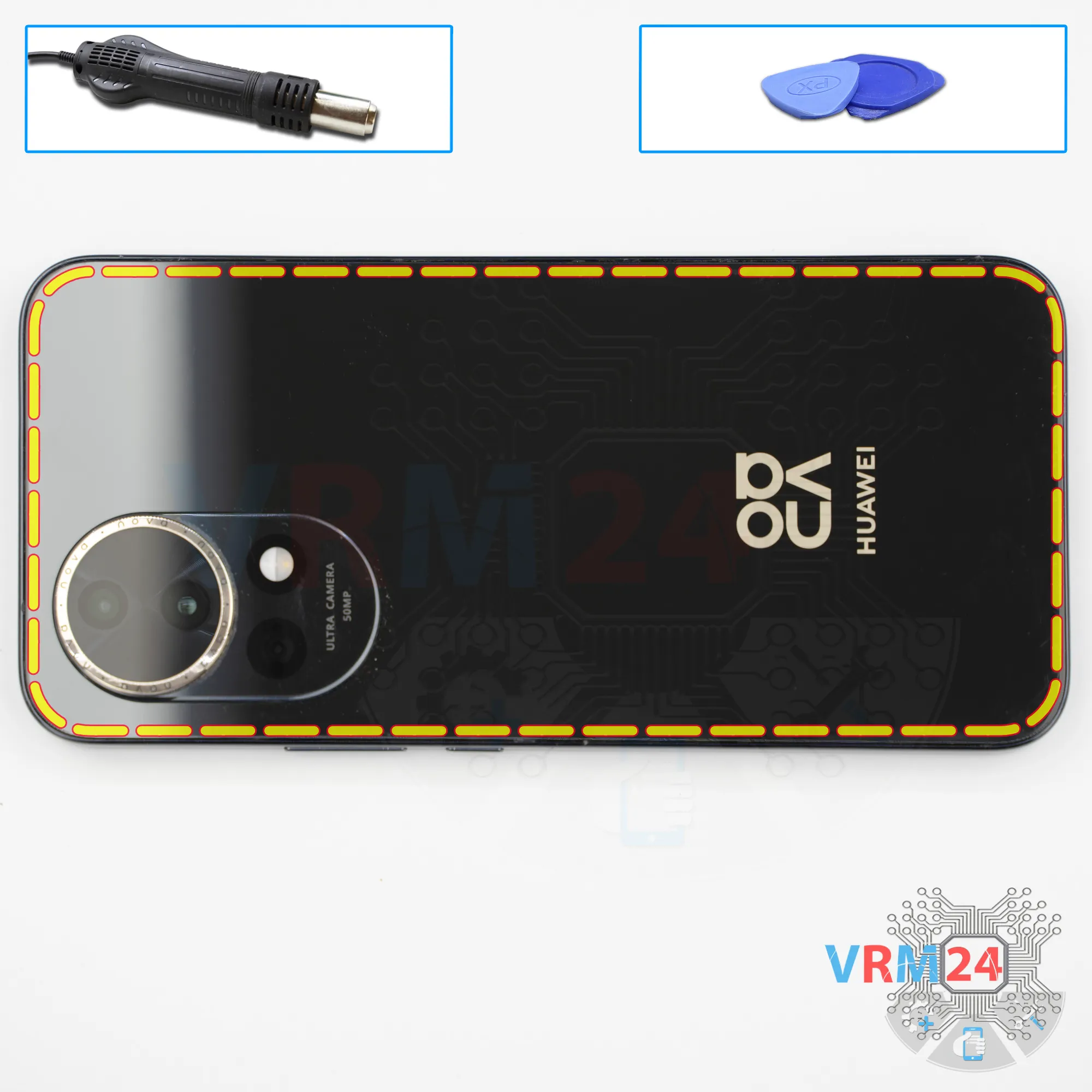

Después de eso, necesitamos calentar la cubierta trasera a aproximadamente 70 °C o 160 °C. F.

Estamos usando una estera calefactora para esto, pero también puedes usar un secador de pelo.

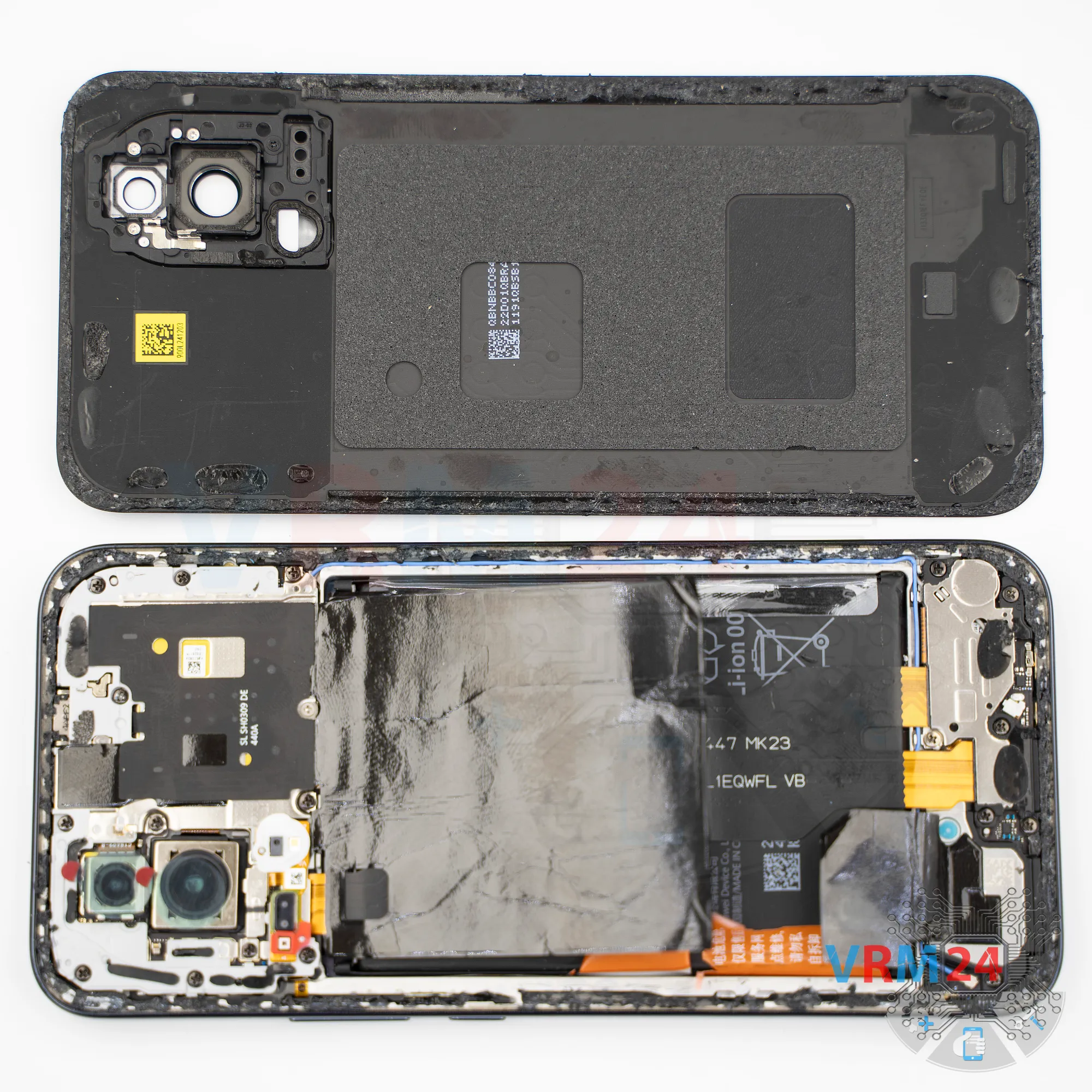

Después de 5 a 10 minutos, podemos comenzar a quitar la cubierta trasera.

Utilizamos una fina película de plástico, la insertamos en el espacio entre la cubierta trasera y el marco medio y la pasamos con cuidado a lo largo del borde, cortando el adhesivo.

Como siempre, ten cuidado con los botones laterales, ya que puede haber cables flexibles allí.

Y, por supuesto, tenga cuidado con las cámaras para no dañar las lentes accidentalmente.

En el área de la cámara, la cubierta también se puede pegar adicionalmente y, a menudo, está pegada con bastante firmeza, así que trabaje despacio y con cuidado.

A continuación, debemos cubrir las lentes de la cámara. Para ello utilizamos una película protectora especial.

Tenga en cuenta que aplicamos la película no en las lentes en sí, sino en el borde que las rodea.

También debemos revisar las zonas donde se encuentran los cables flex por si quedan conectores expuestos.

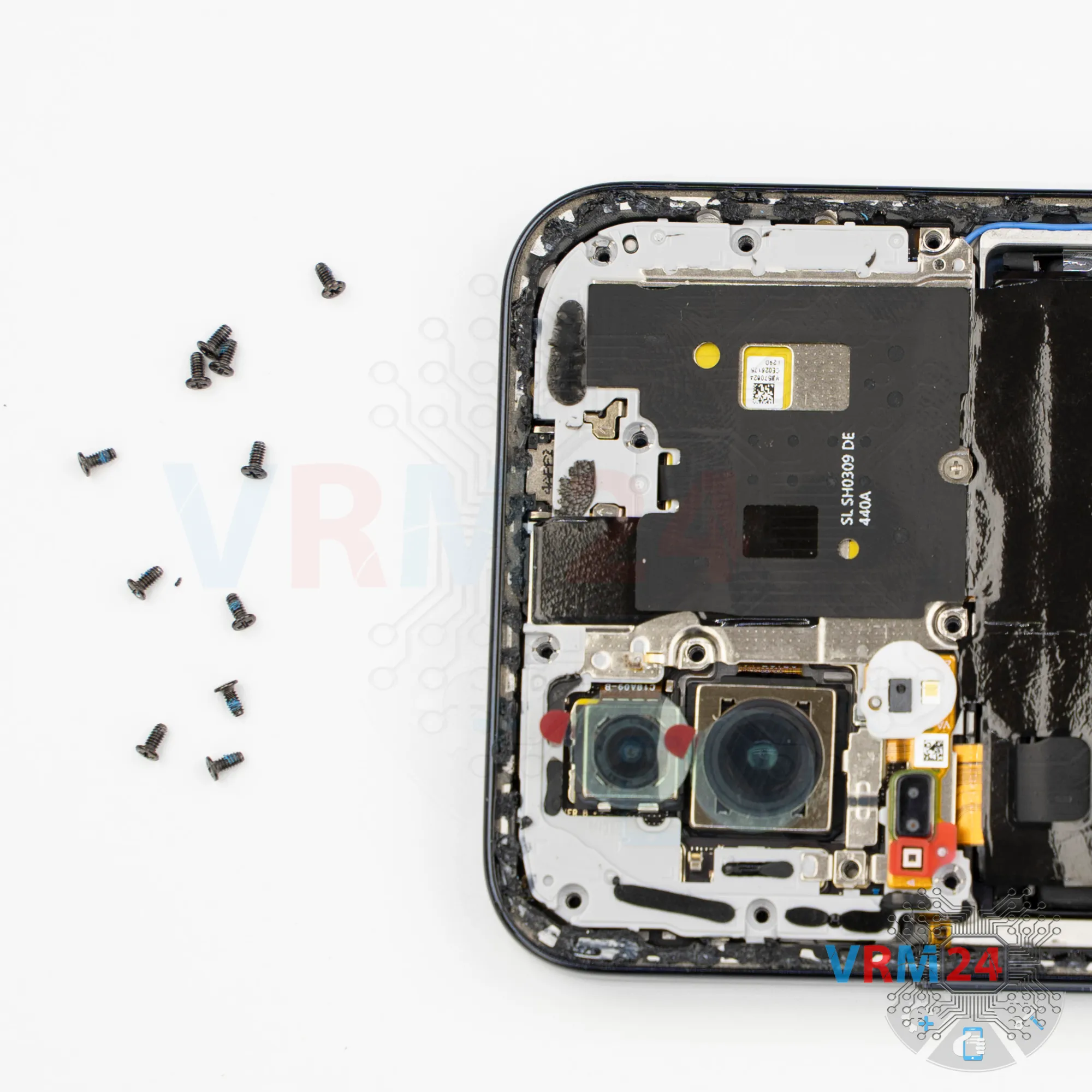

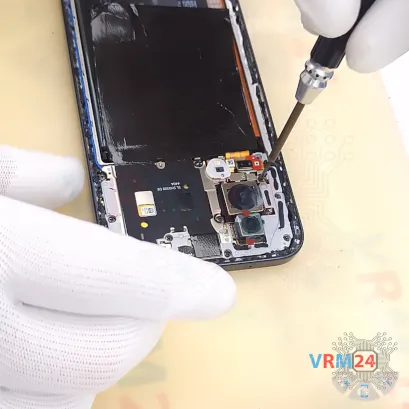

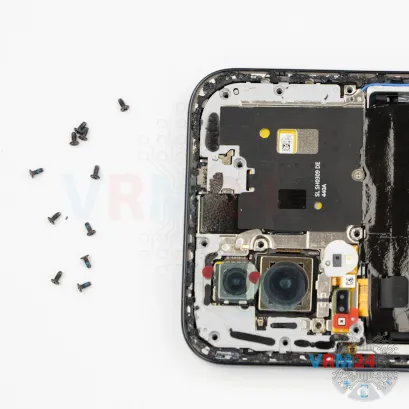

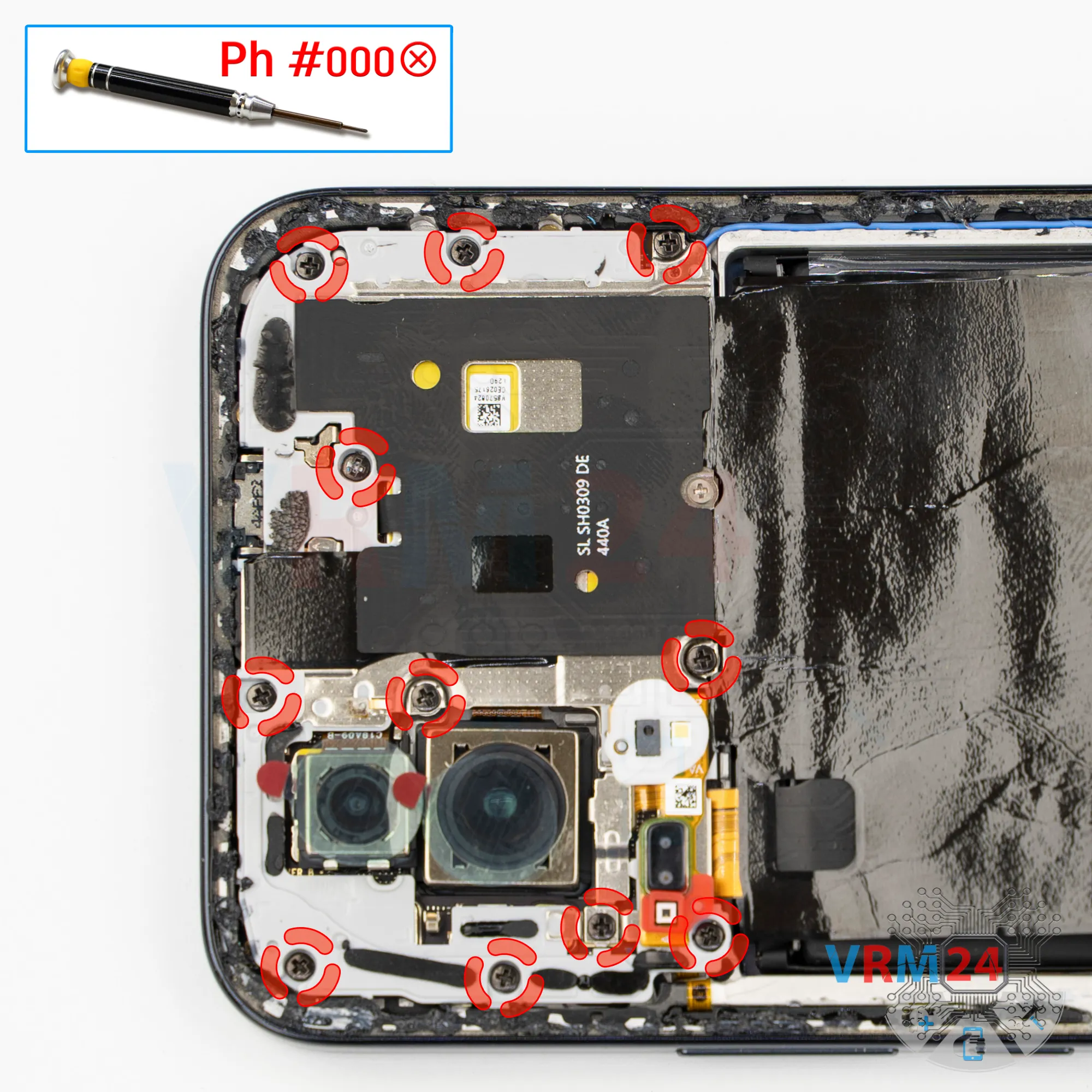

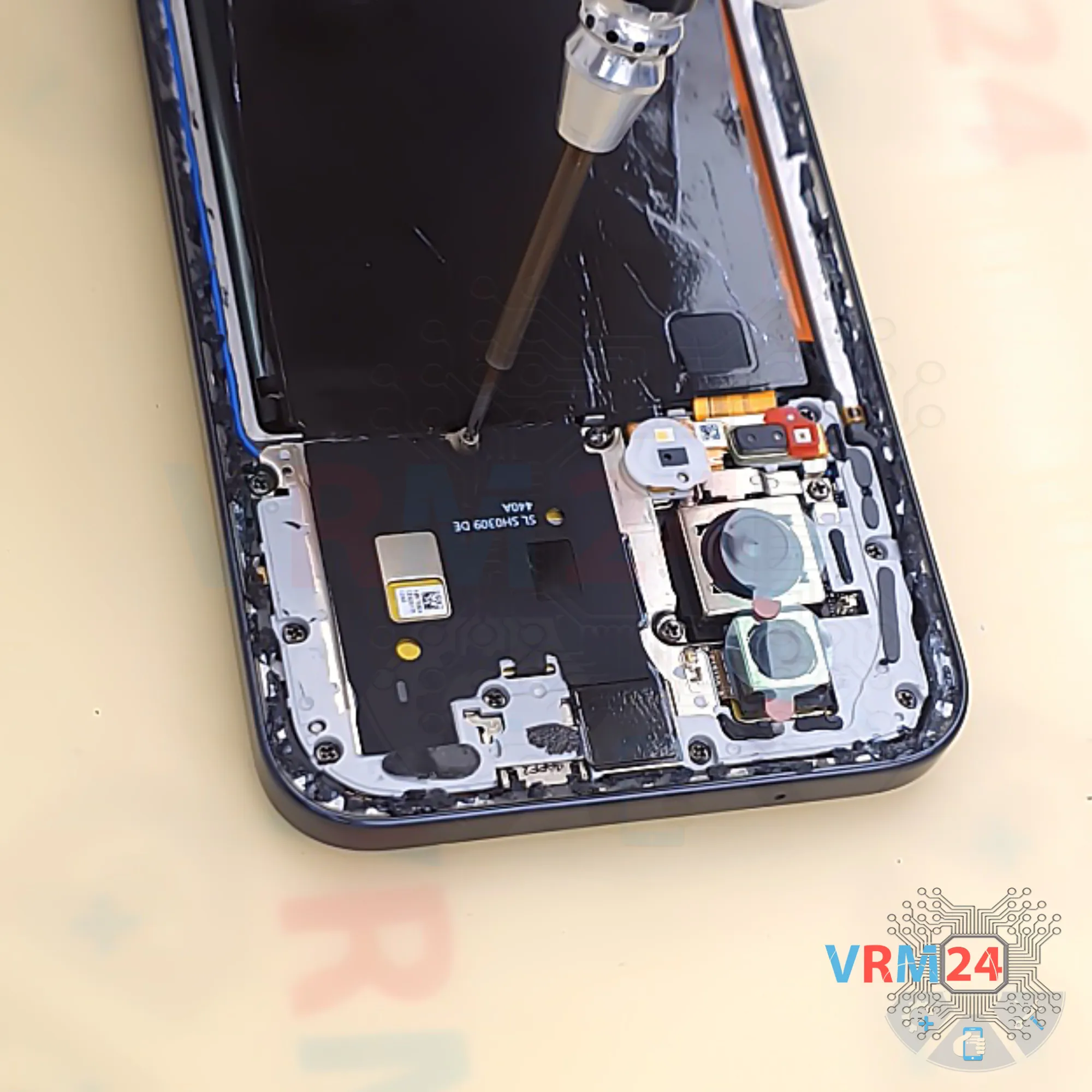

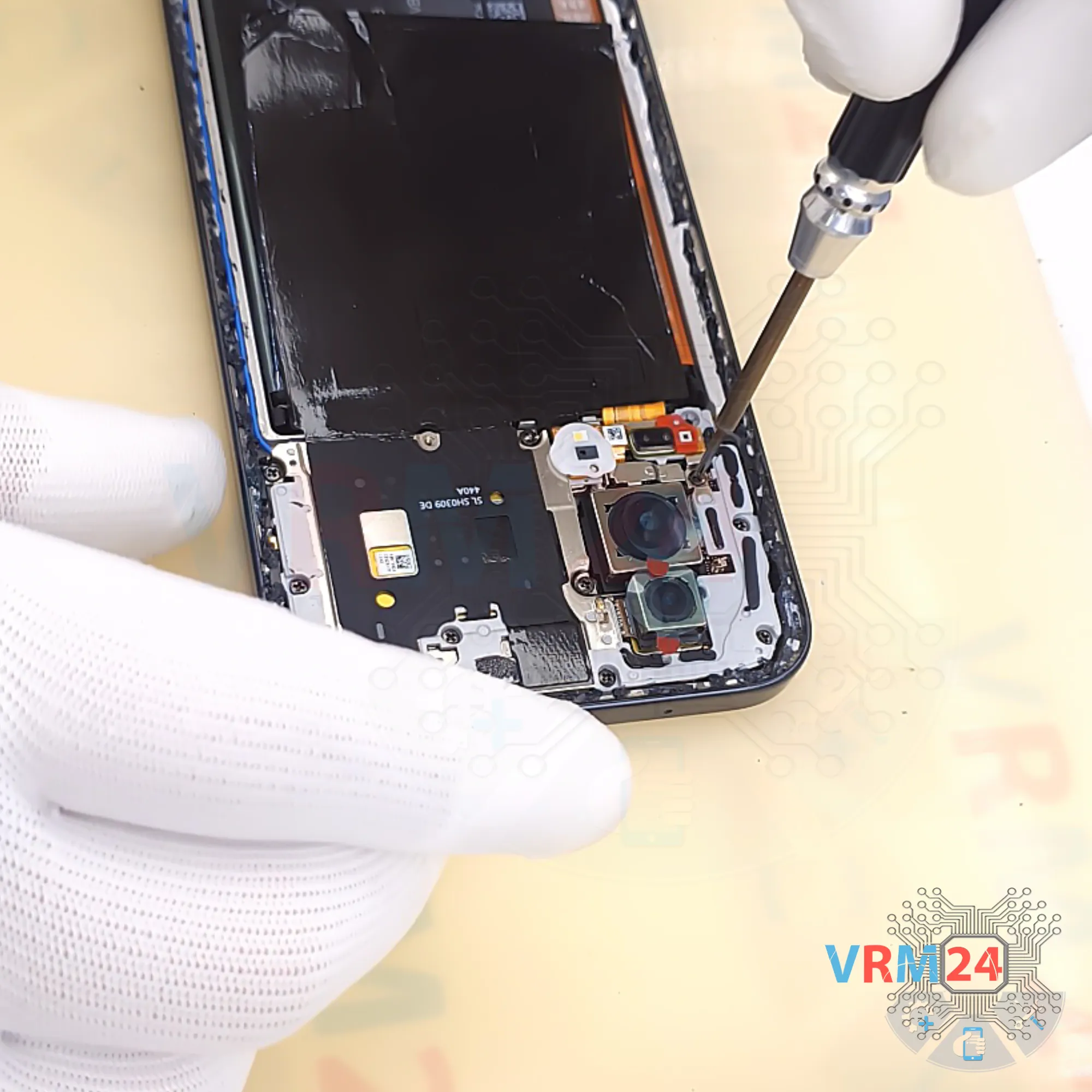

Después de eso, pasamos a quitar los tornillos.

Para ello utilizamos un destornillador Phillips de 1,5 mm o un Phillips n.º 000.

Ten en cuenta que algunos tornillos son diferentes, por lo que es mejor colocarlos en una superficie especial y mantenerlos organizados para evitar que se mezclen durante el montaje.

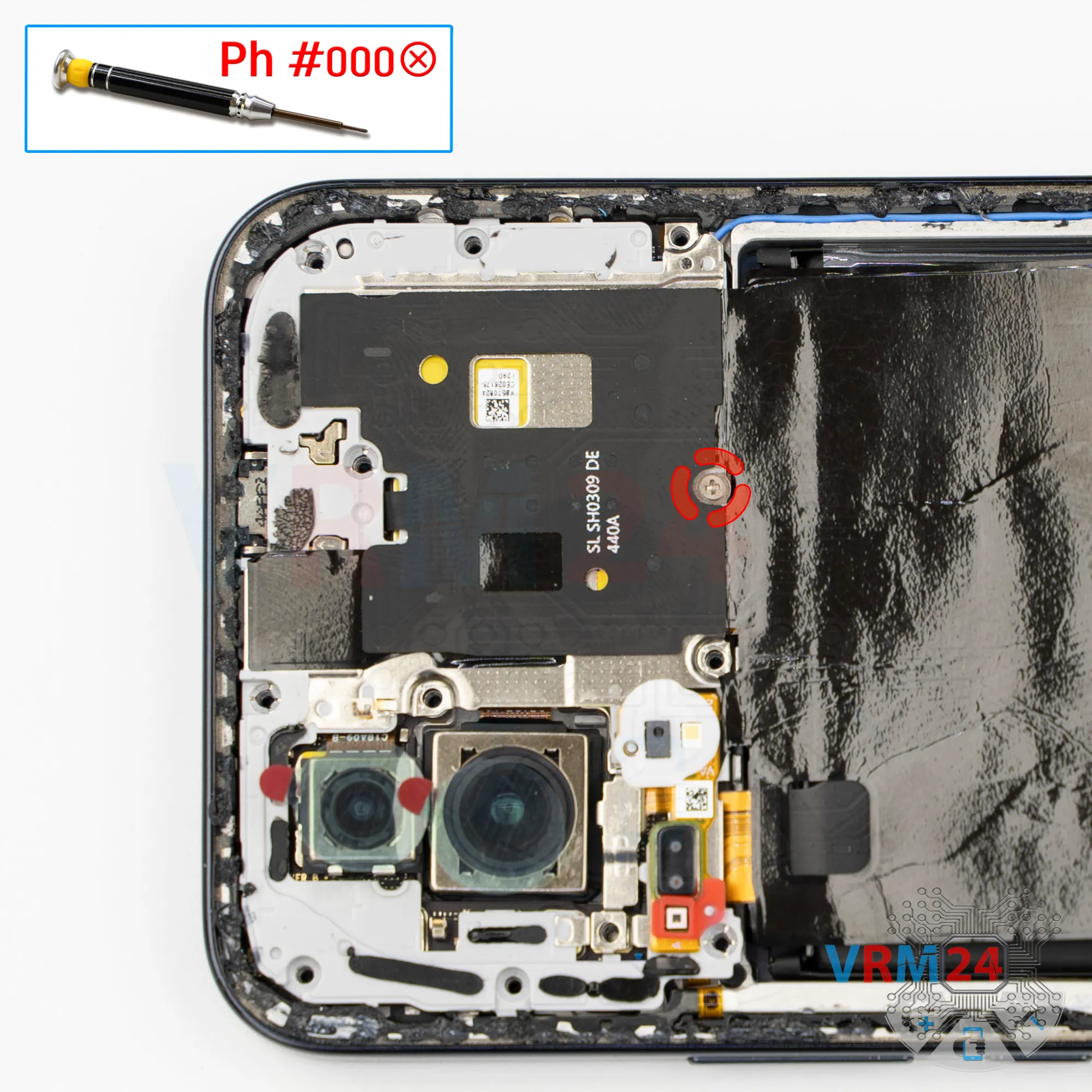

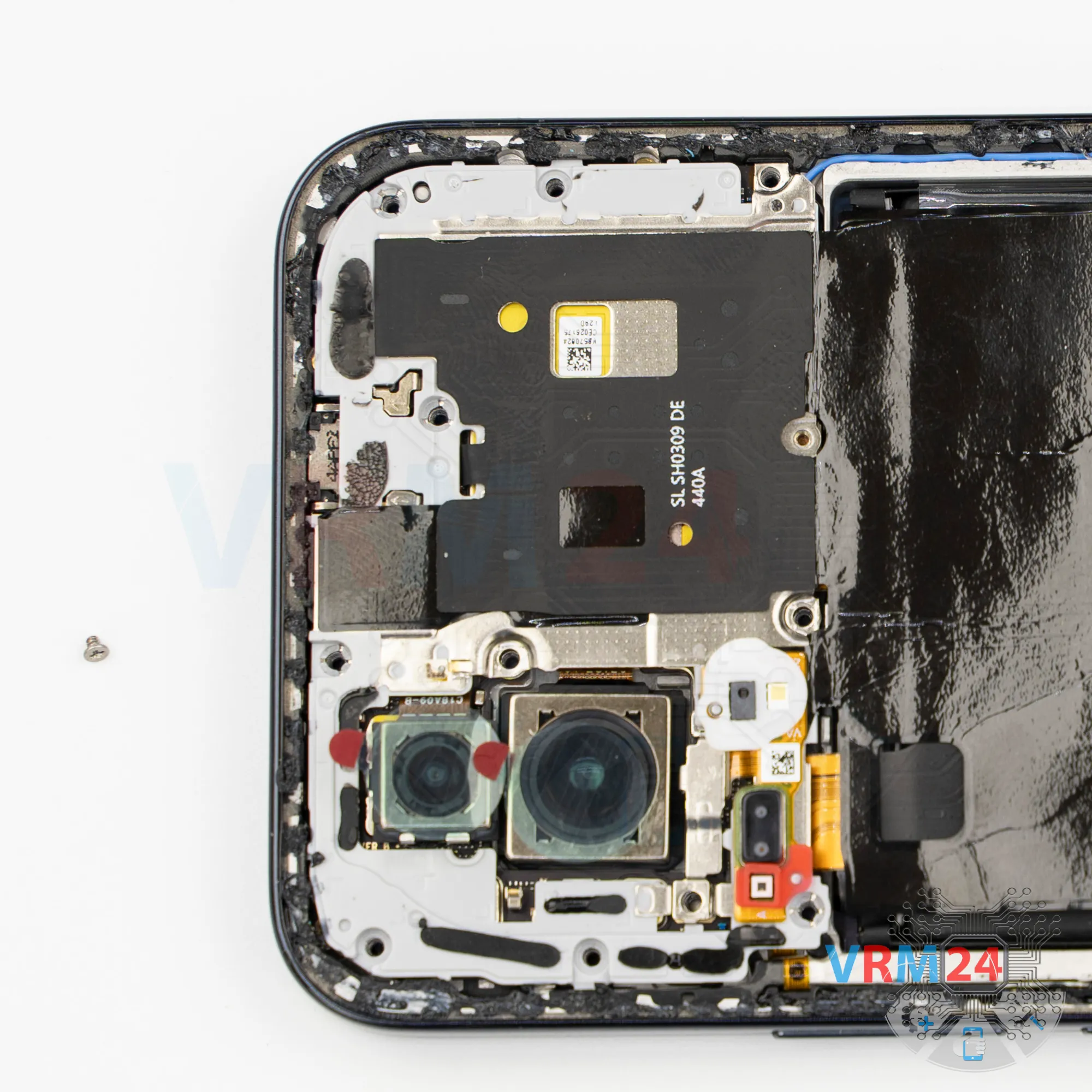

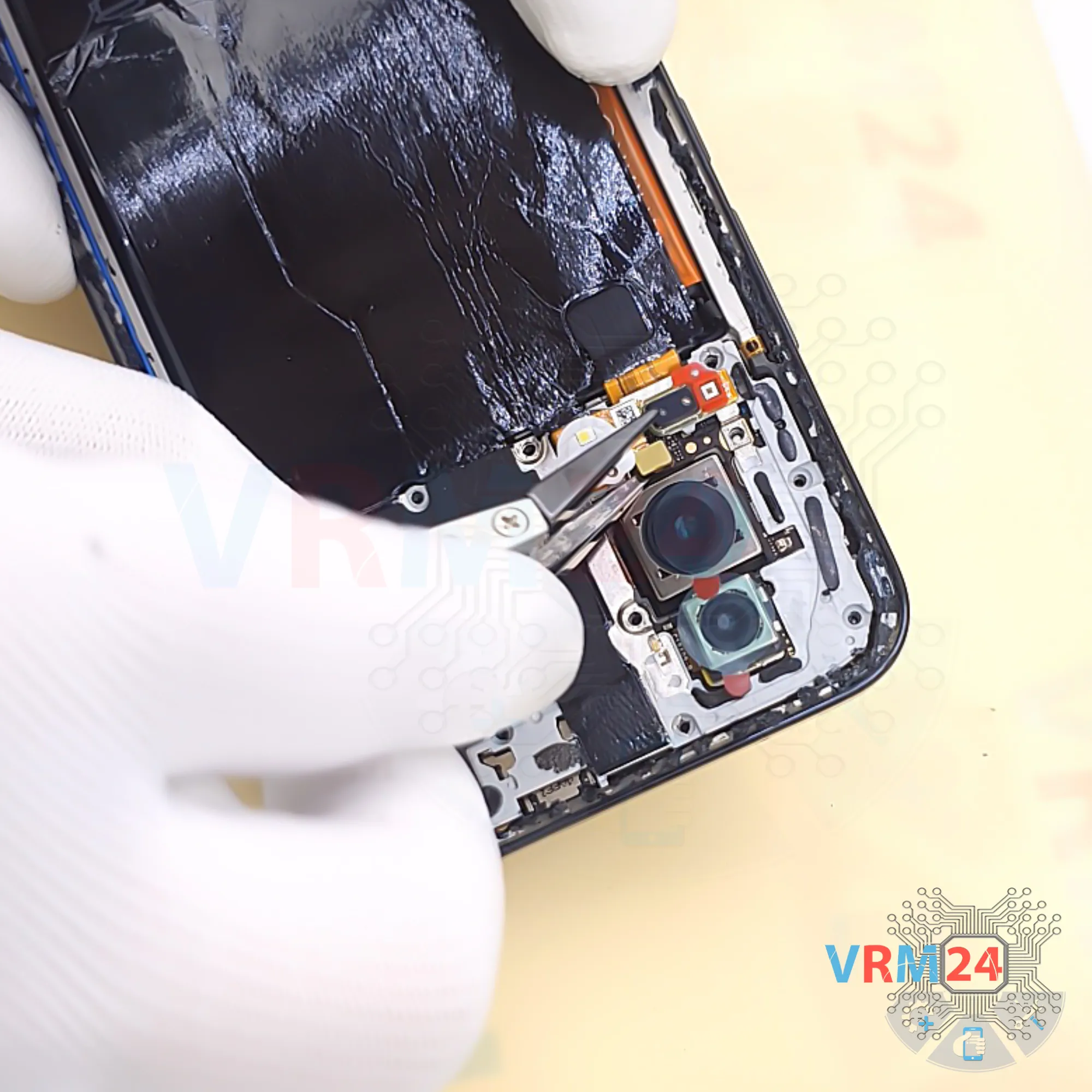

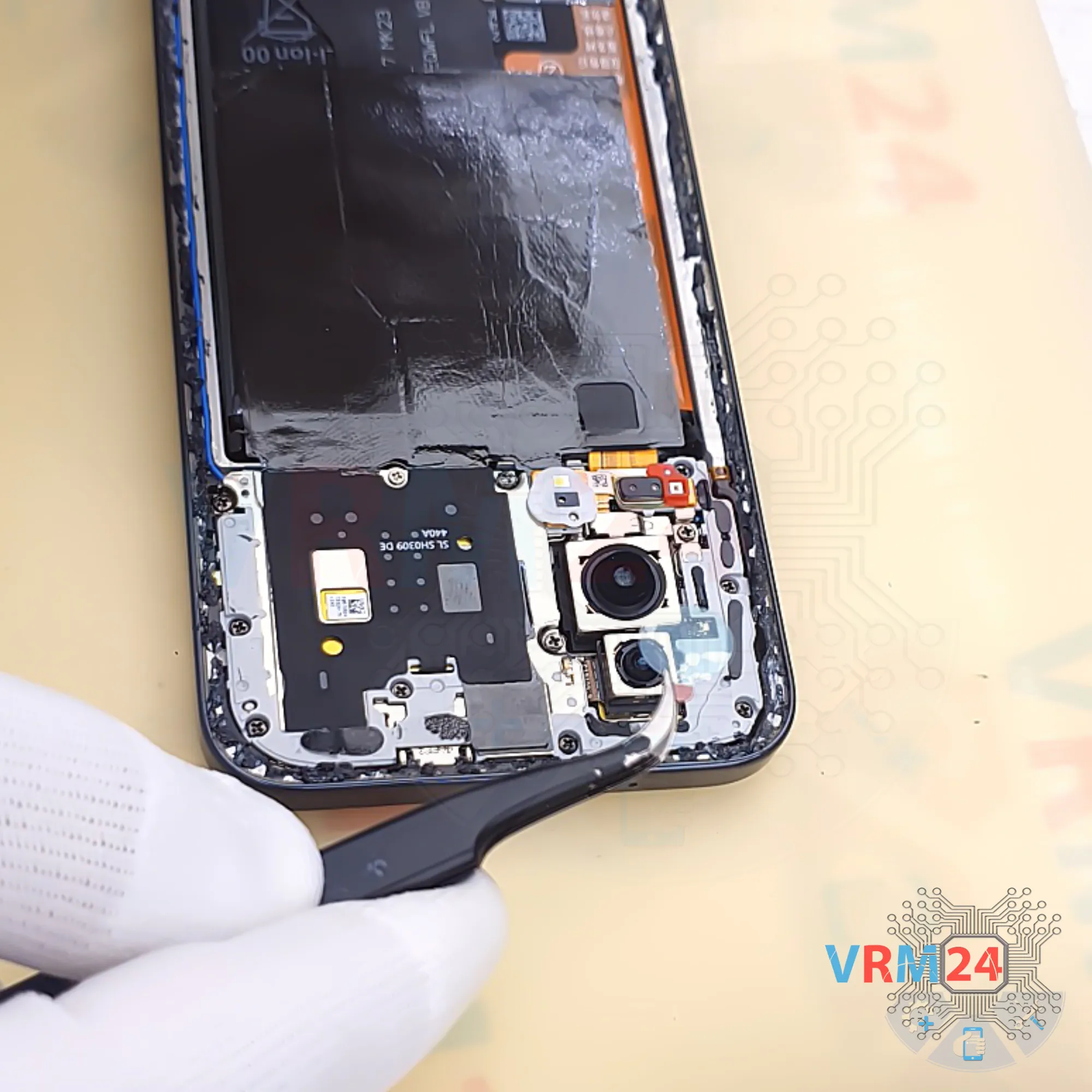

Retiramos un pequeño tornillo plateado. Para ello utilizamos un destornillador Phillips de 1,5 mm o un Phillips n.º 000.

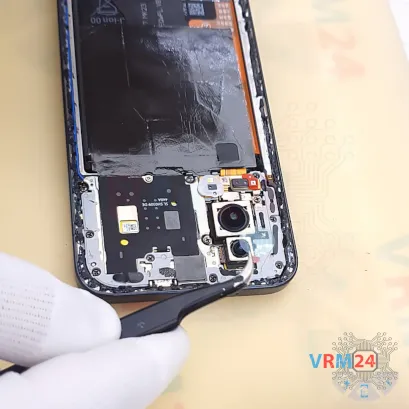

Si algunos tornillos no salen con facilidad, podemos utilizar adicionalmente unas pinzas.

Retiramos el soporte.

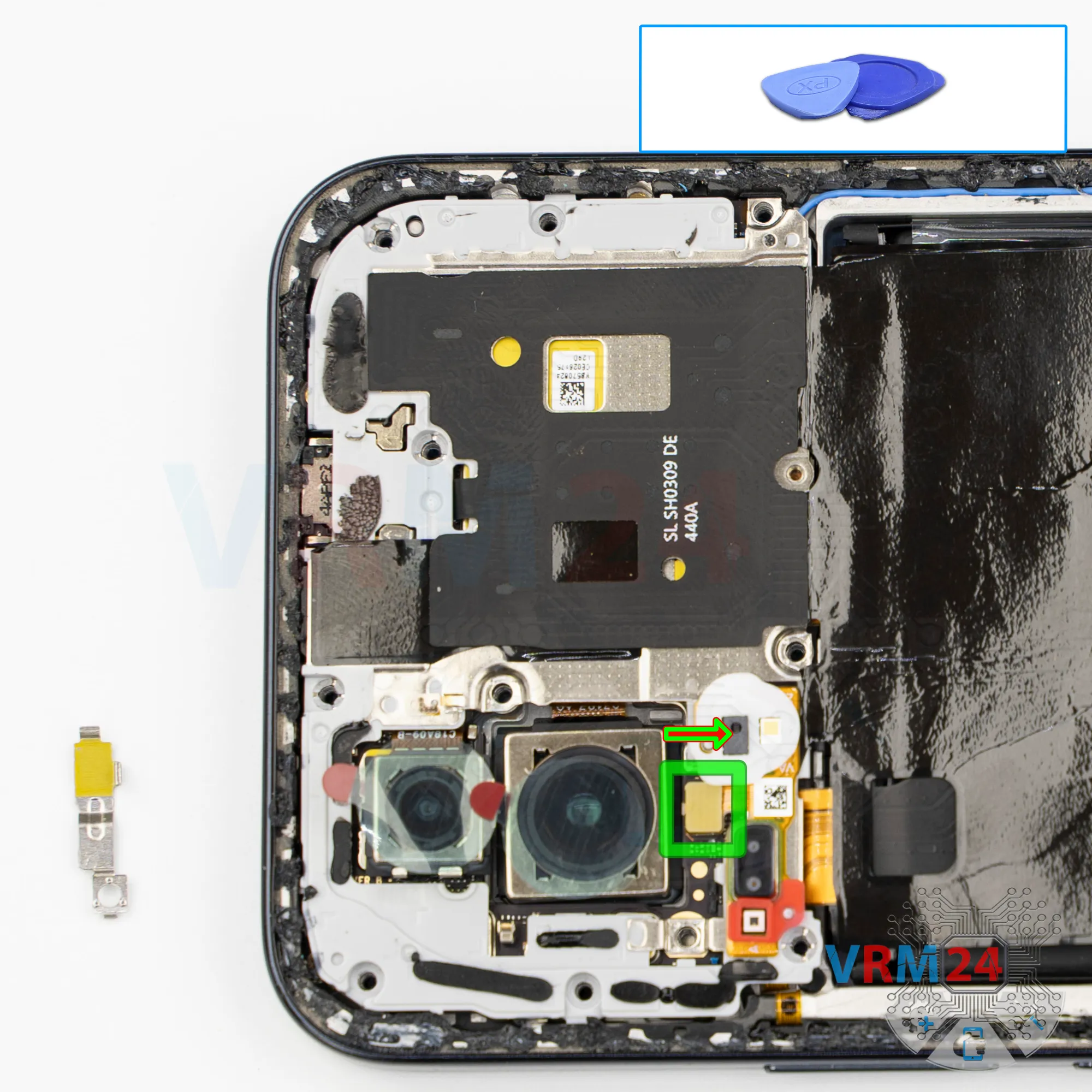

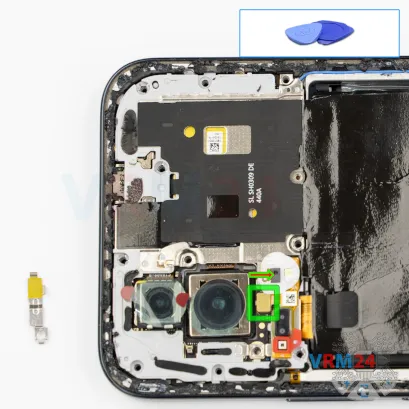

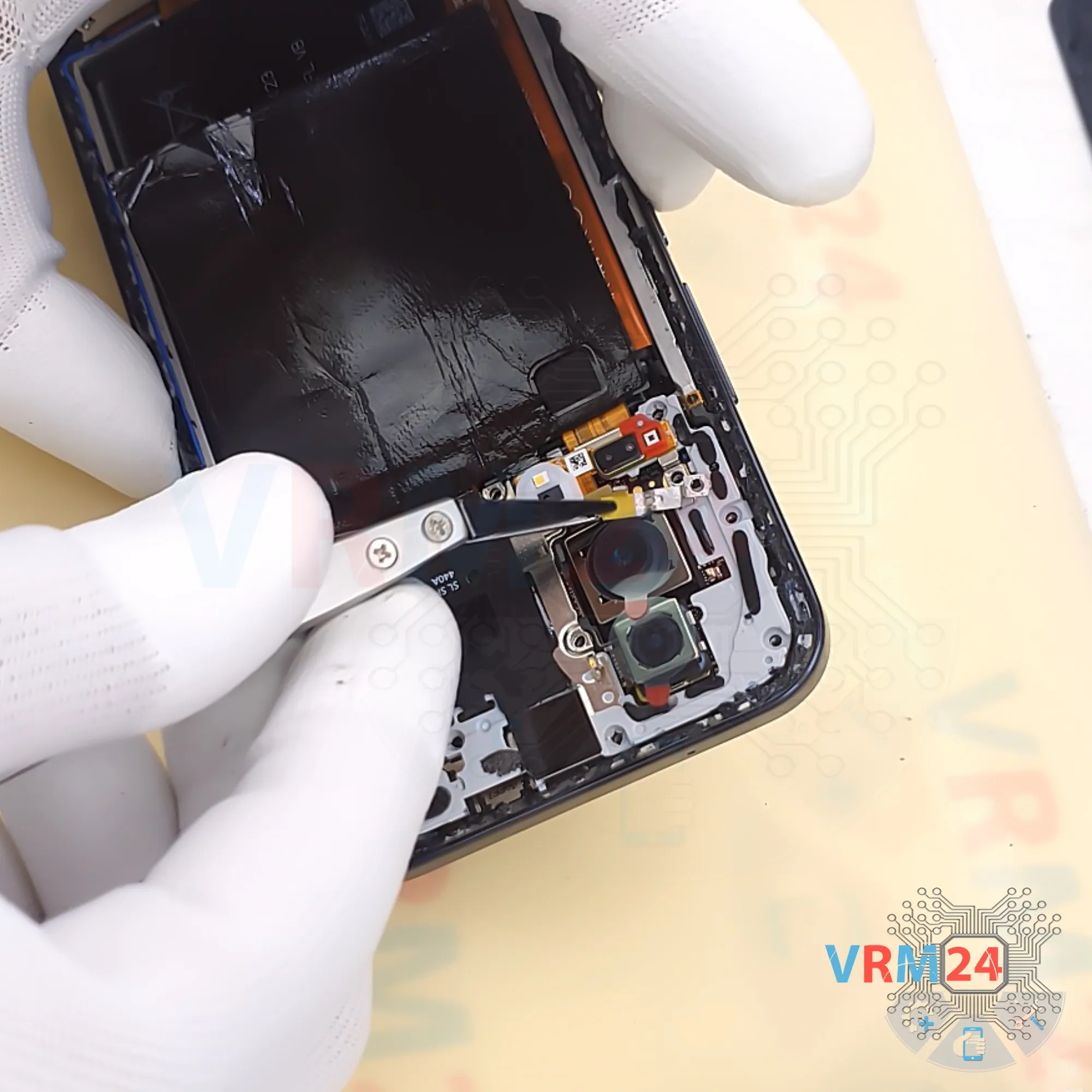

Como podemos ver, aquí hay un conector que debe desconectarse; lo más probable es que vaya al flash.

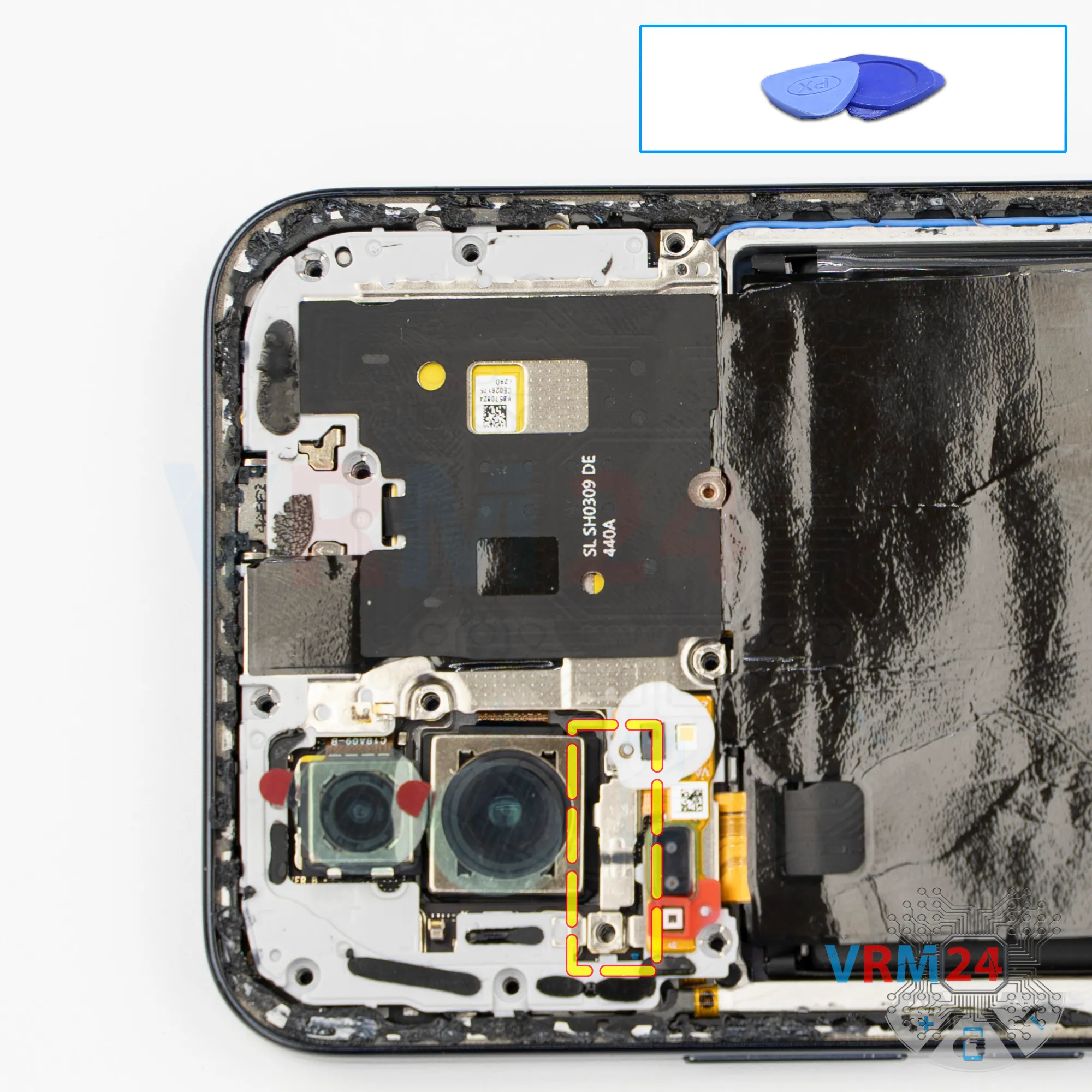

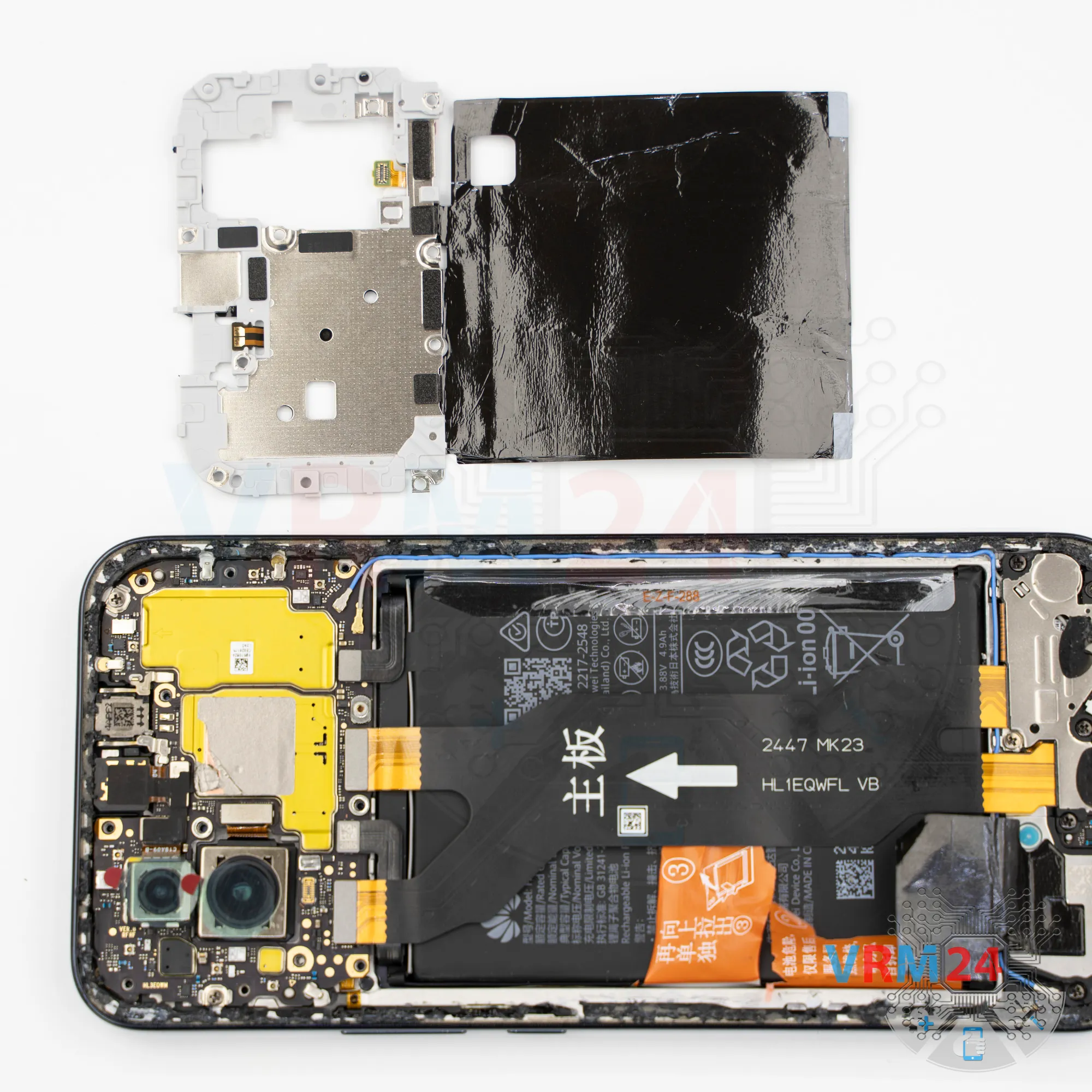

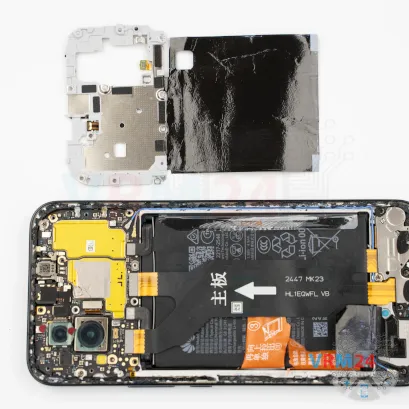

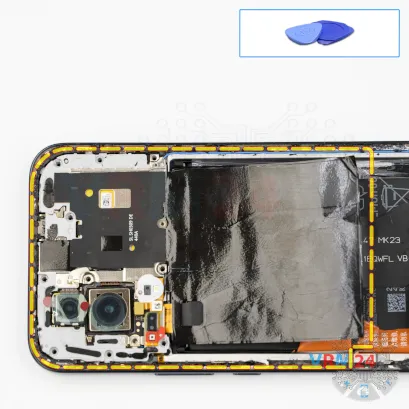

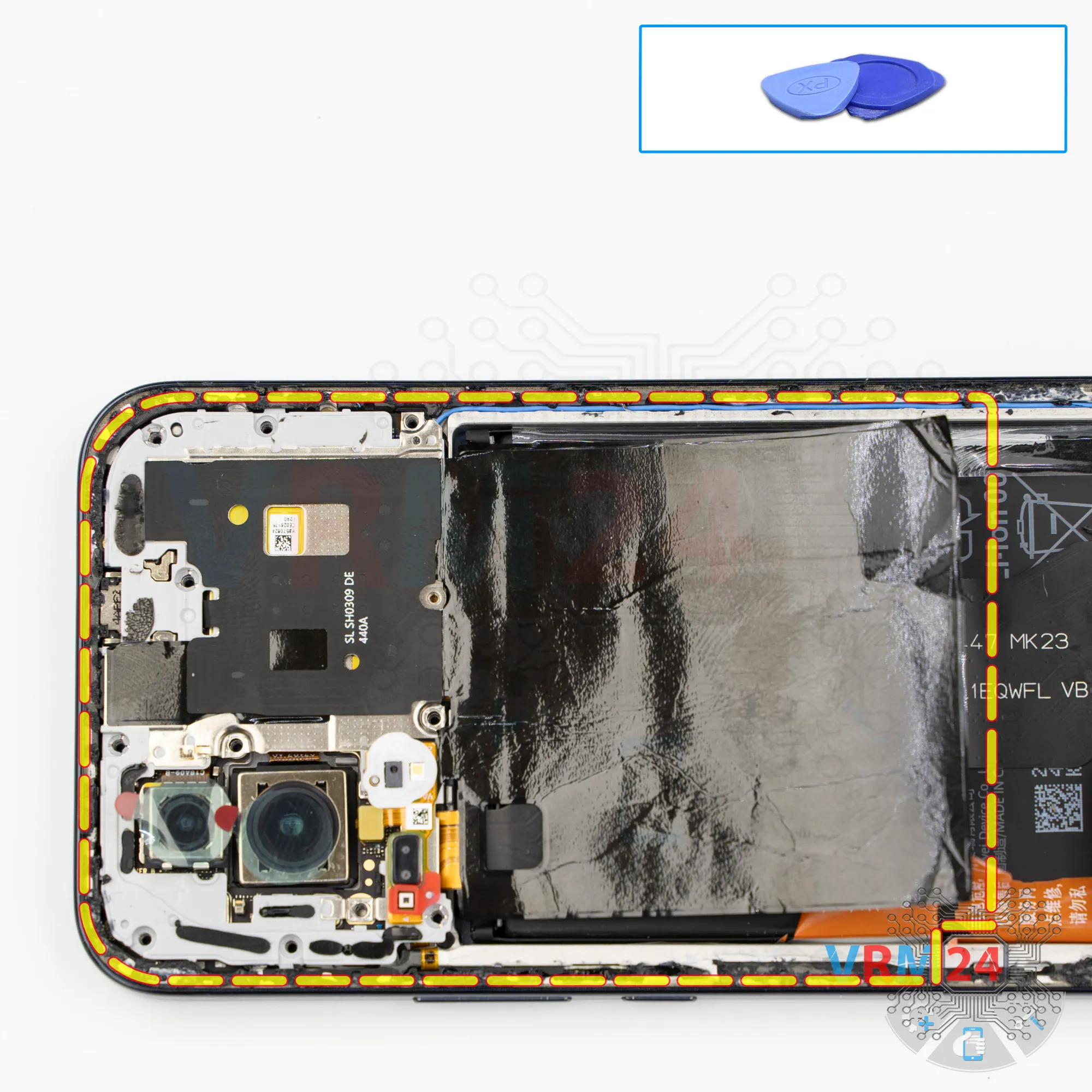

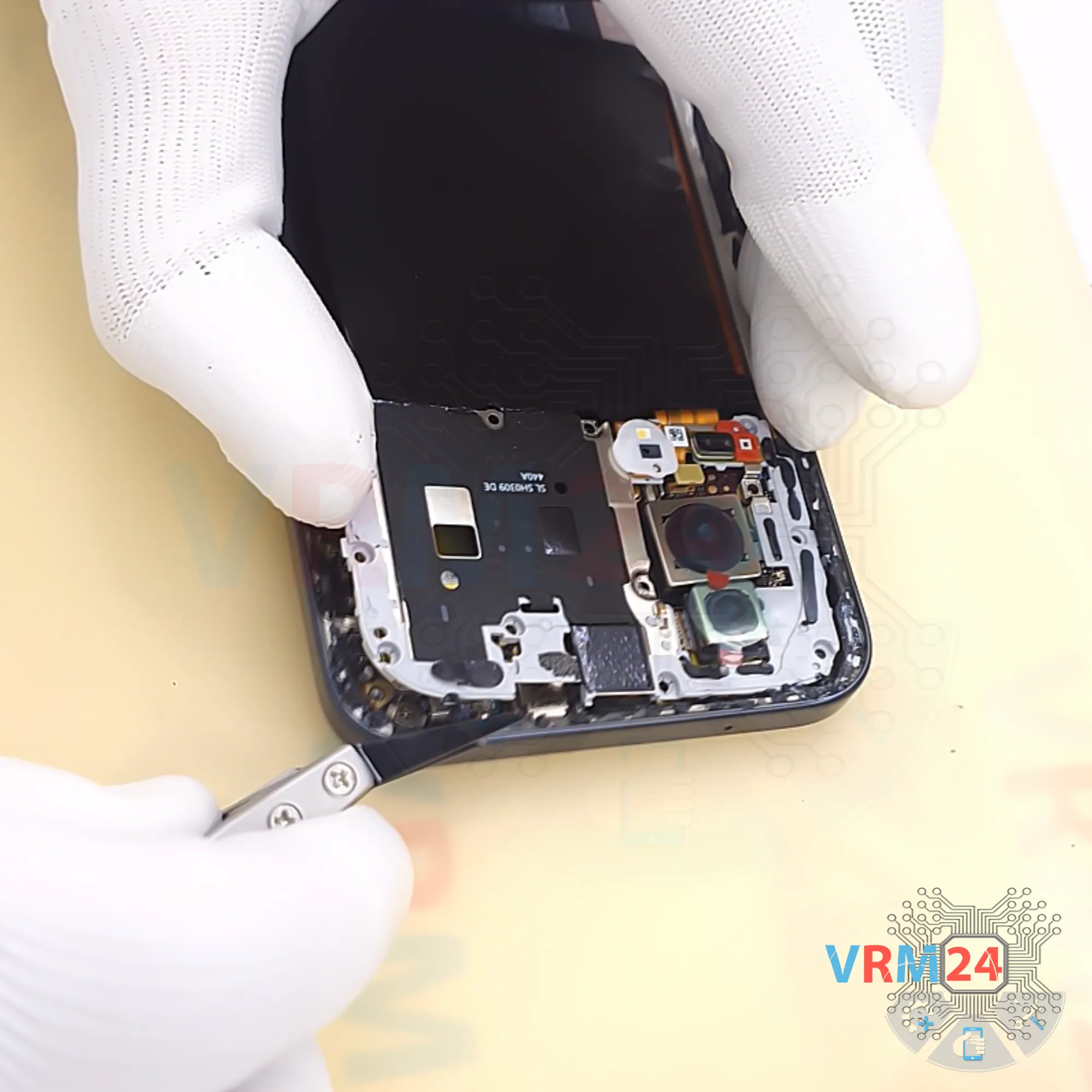

Levantamos suavemente el borde e intentamos levantar la cubierta.

No se desprende fácilmente; está ligeramente pegado. Intentamos levantarlo suavemente; no se necesita fuerza.

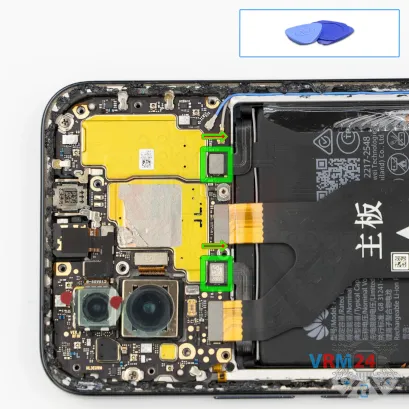

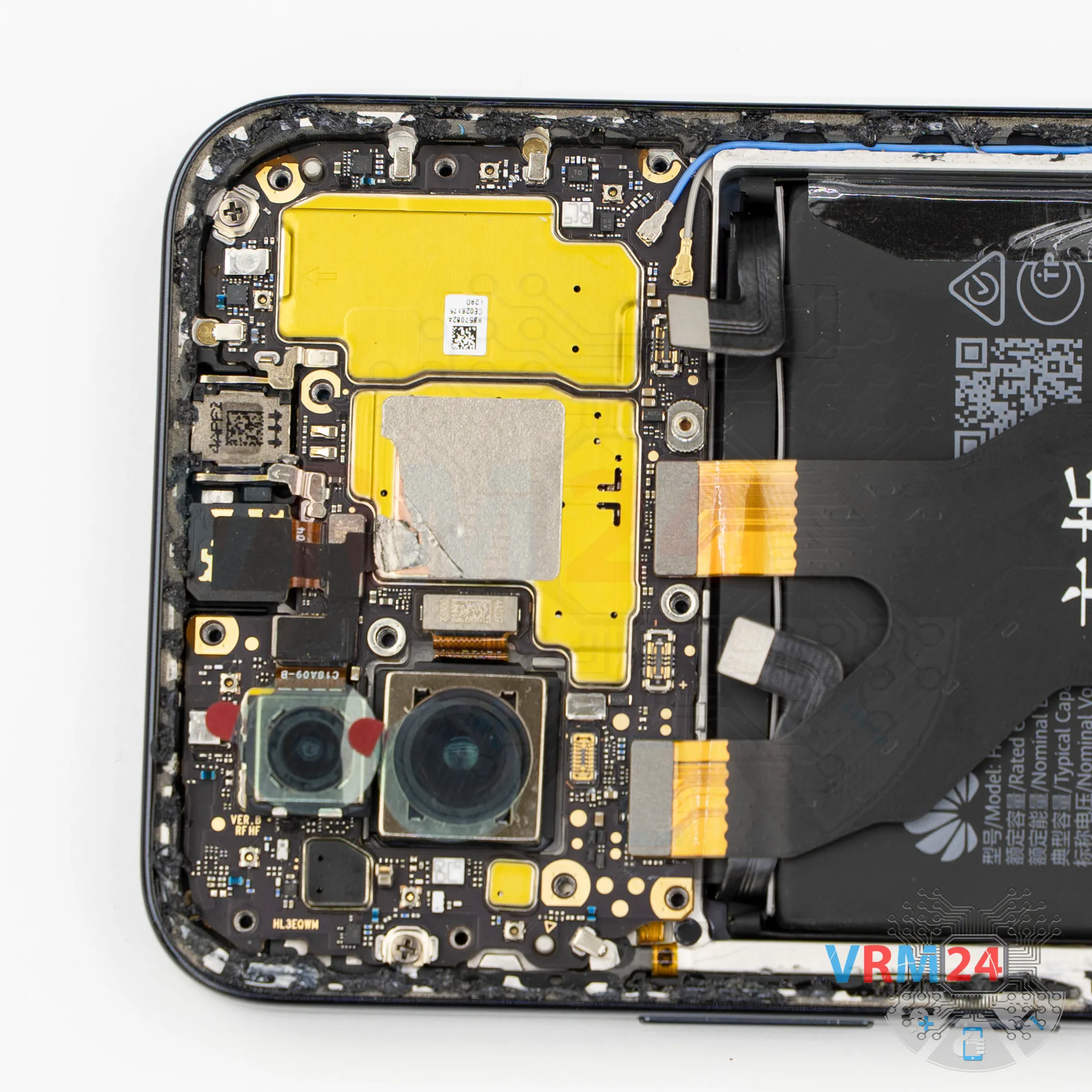

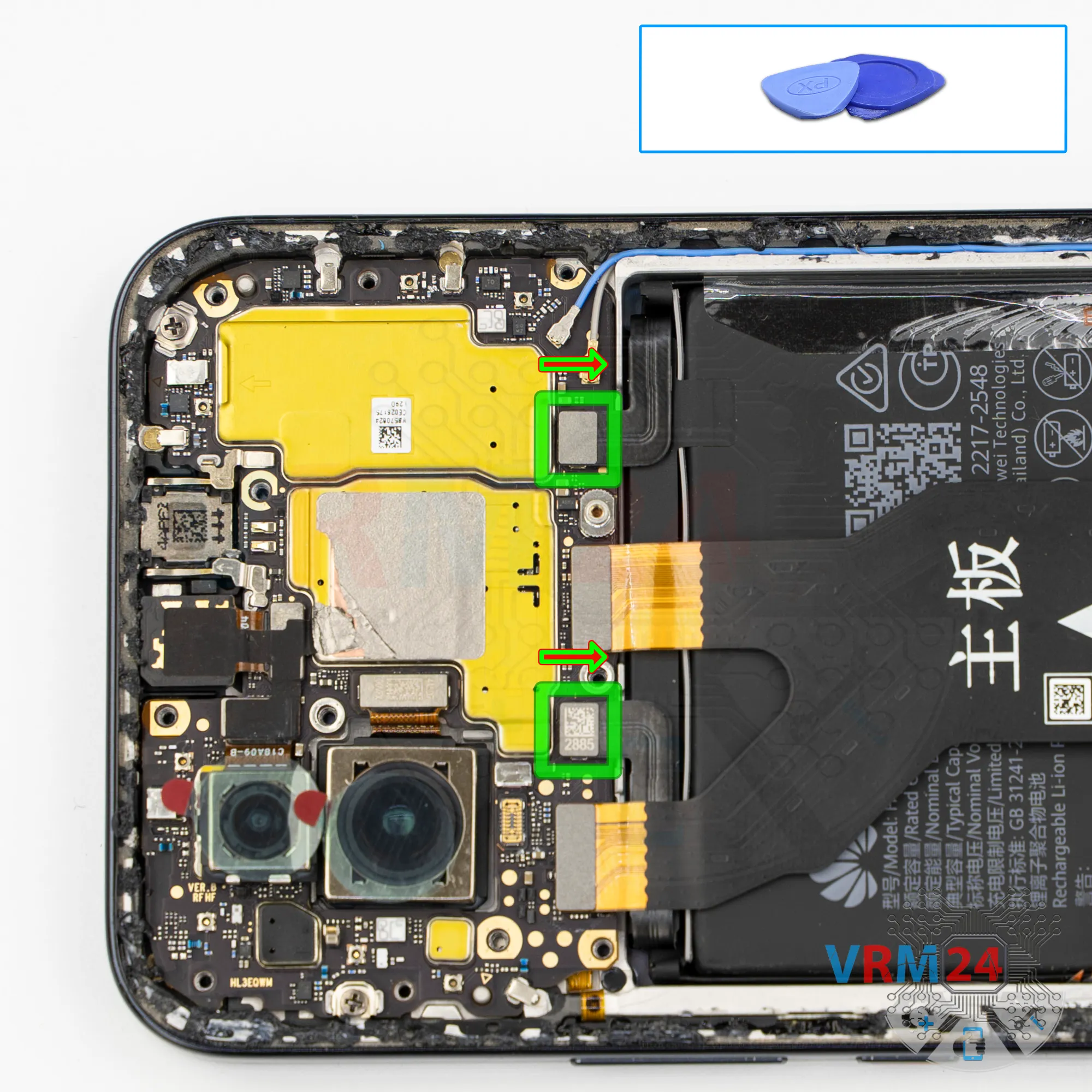

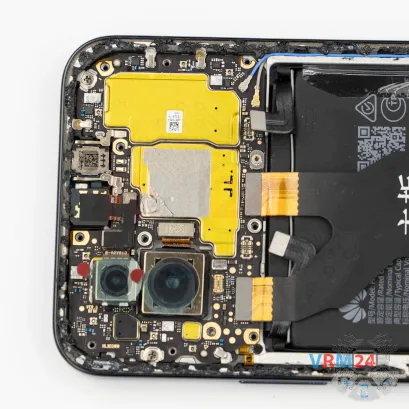

Después de eso, utilizamos una herramienta no metálica para desconectar los dos conectores de la batería.

ℹ️️ El Huawei Nova 13 modelo BLK-LX9 utiliza una batería recargable HB456493EYW-11 con una capacidad de 5000 mAh.

Y luego pasamos a la parte inferior.

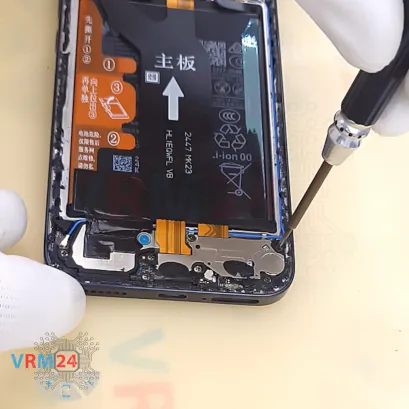

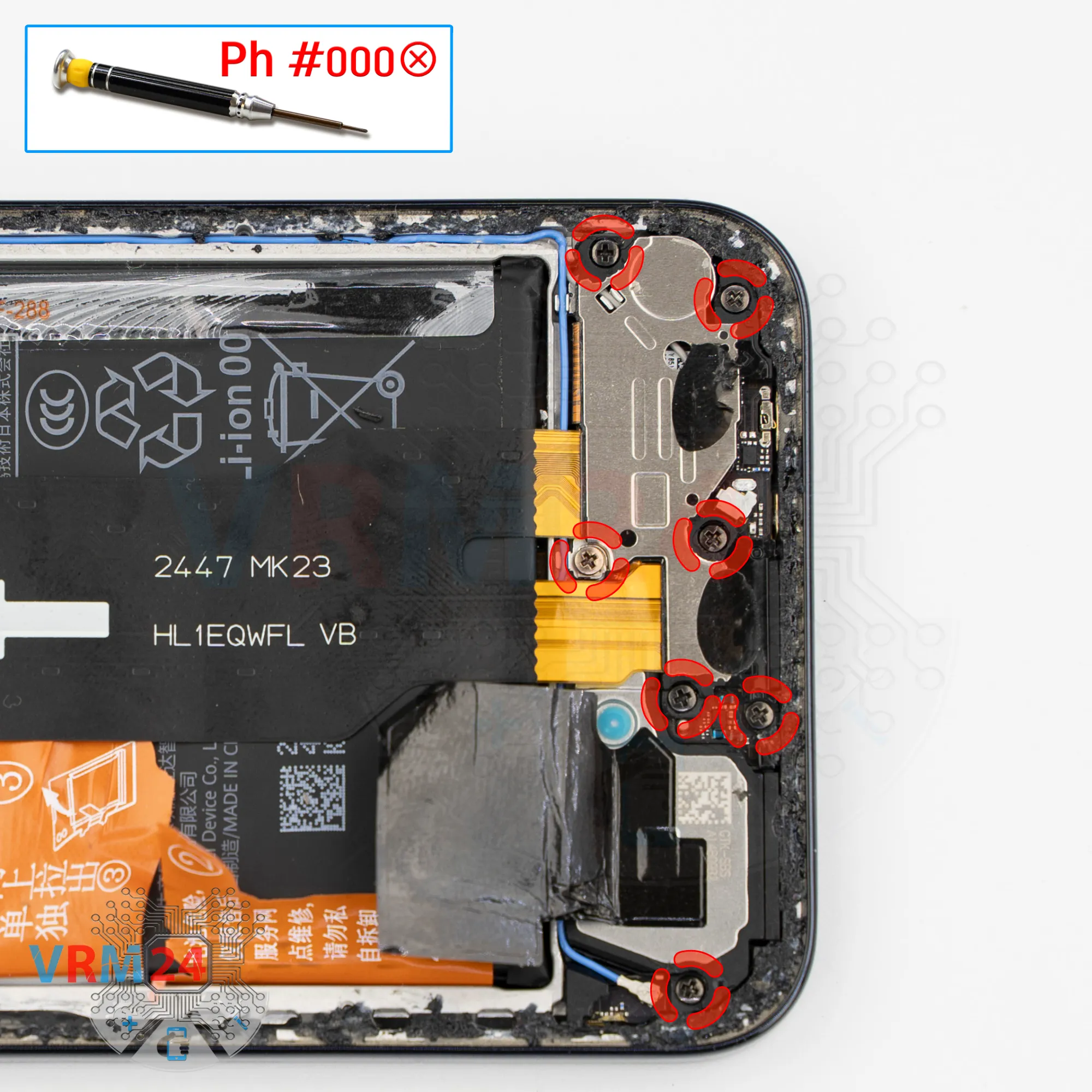

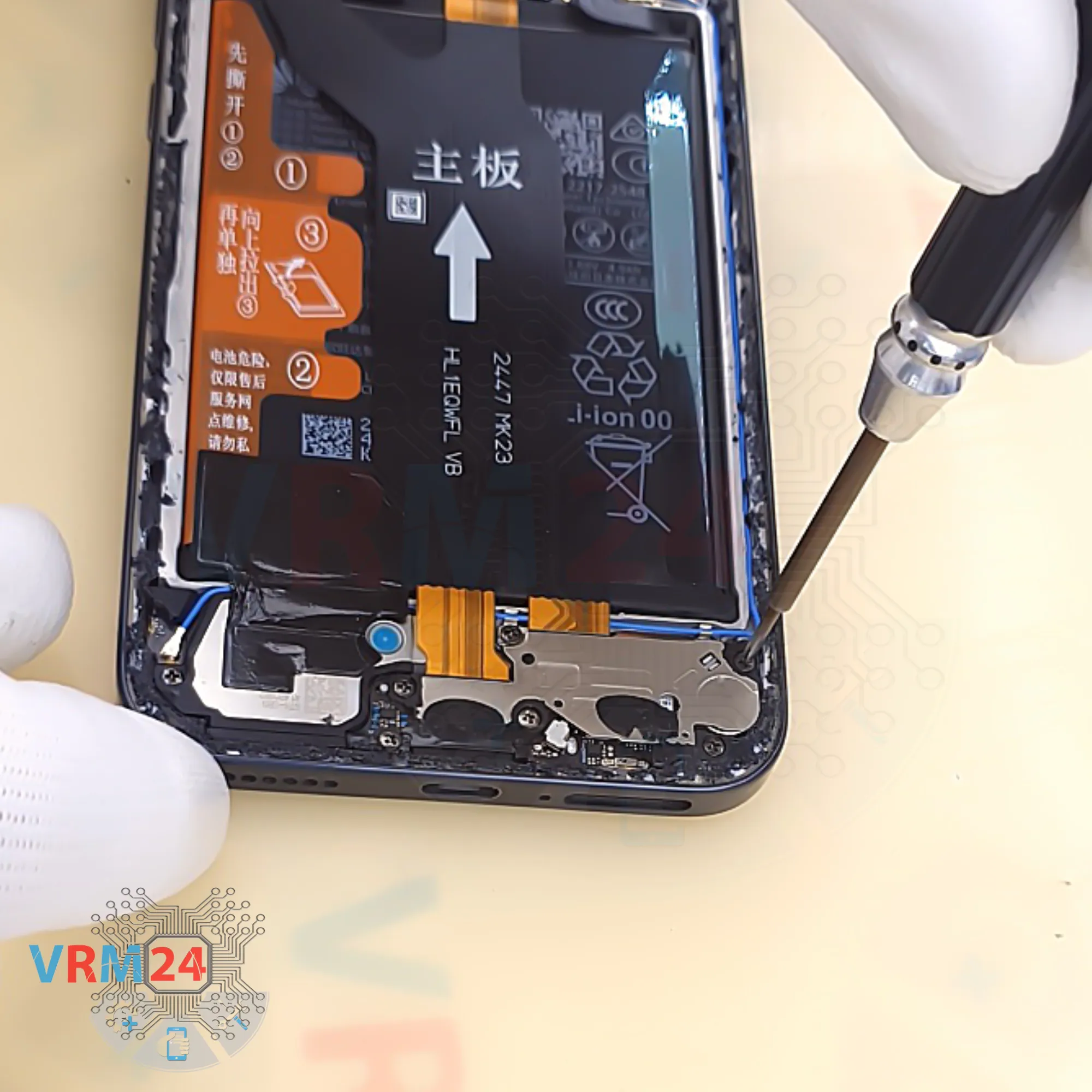

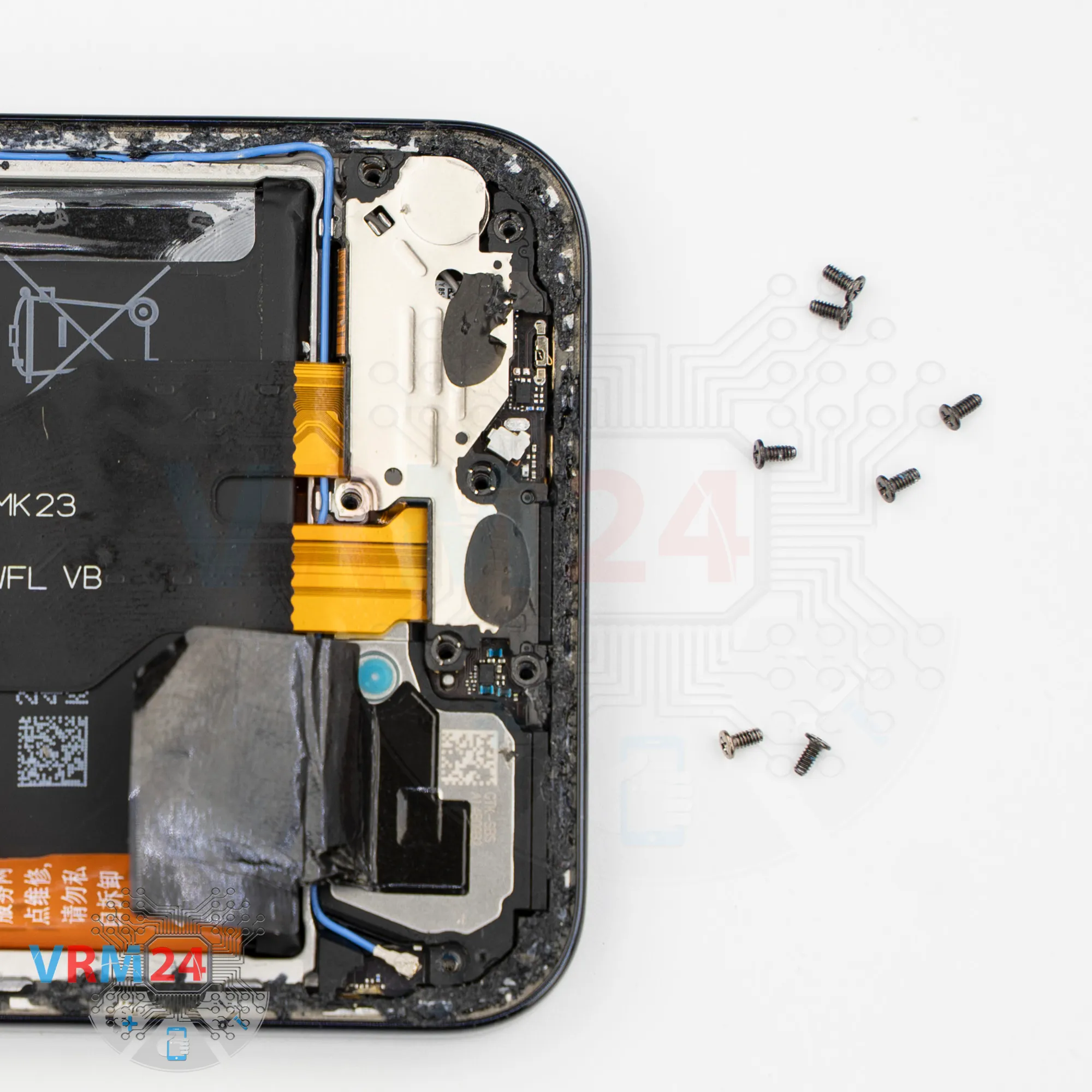

En la parte inferior también necesitamos quitar los tornillos. Usamos el mismo destornillador Phillips de 1,5 mm.

Es mejor colocar estos tornillos por separado de los anteriores, también en un orden organizado, para que no se mezcle nada durante el montaje.

Sacamos con cuidado los tornillos, y de nuevo utilizamos unas pinzas para sacar los que estén atascados.

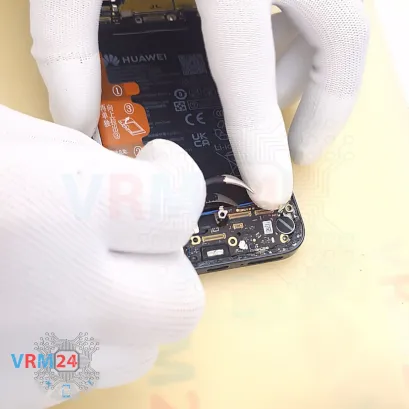

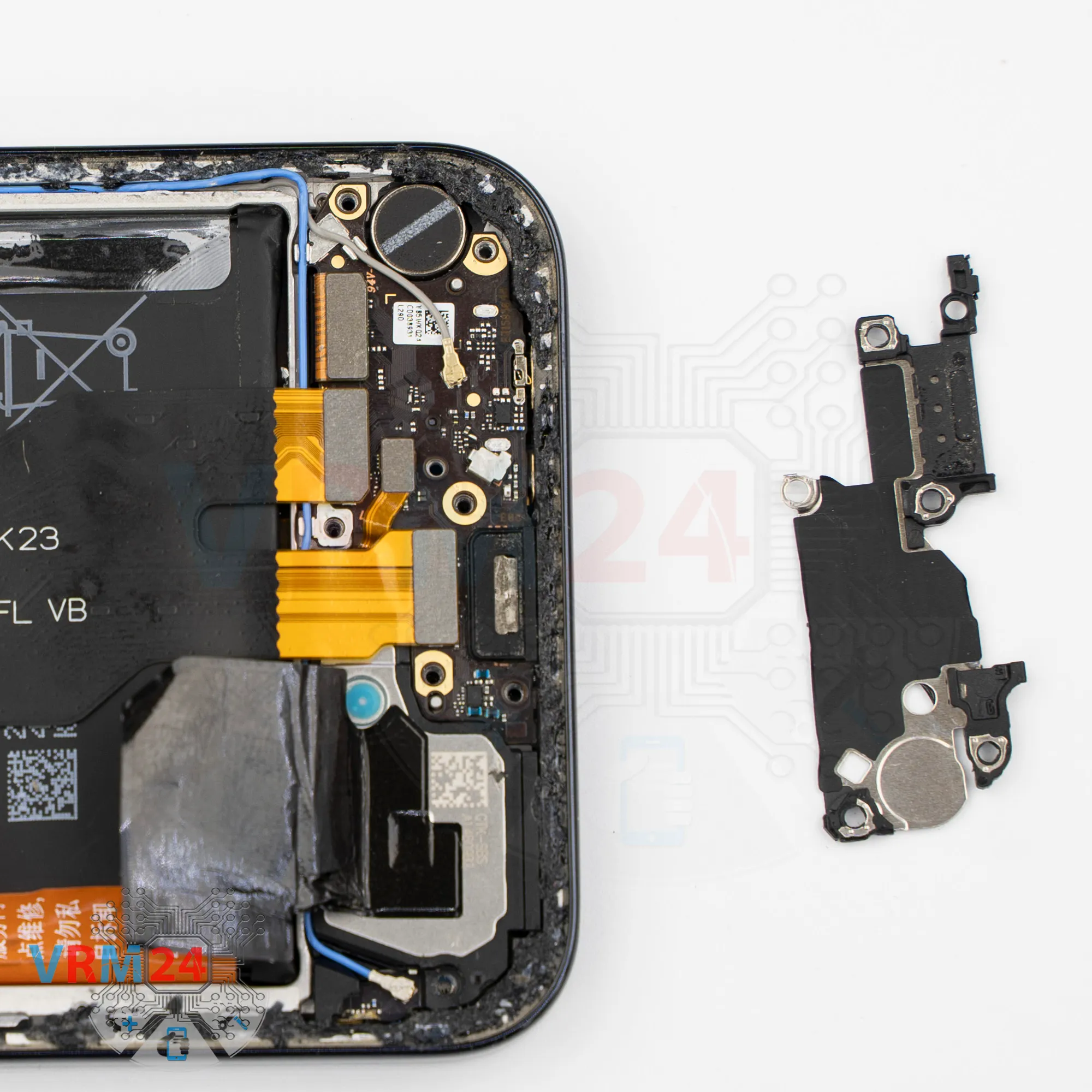

Después de quitar los tornillos, despegamos la tapa que oculta la subplaca.

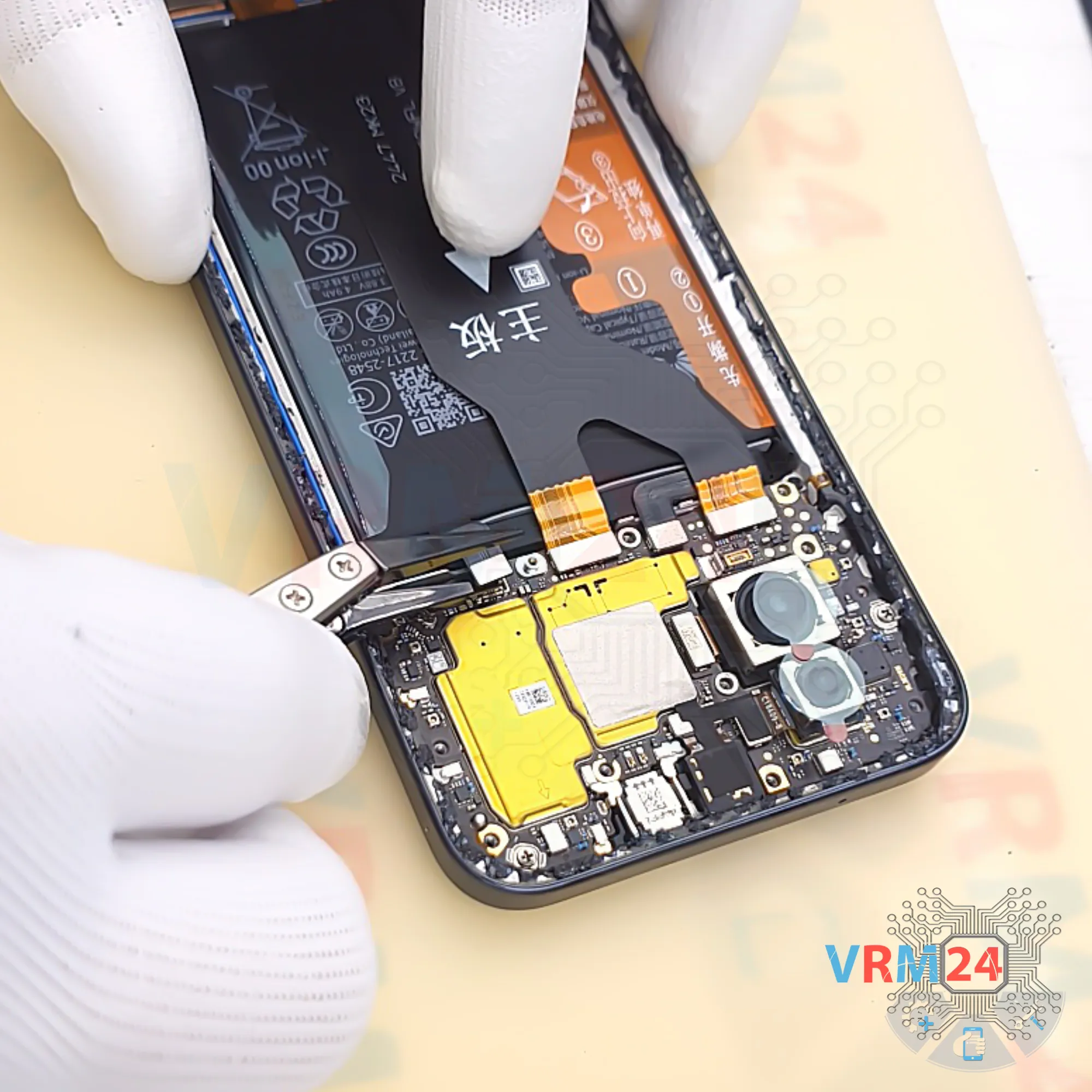

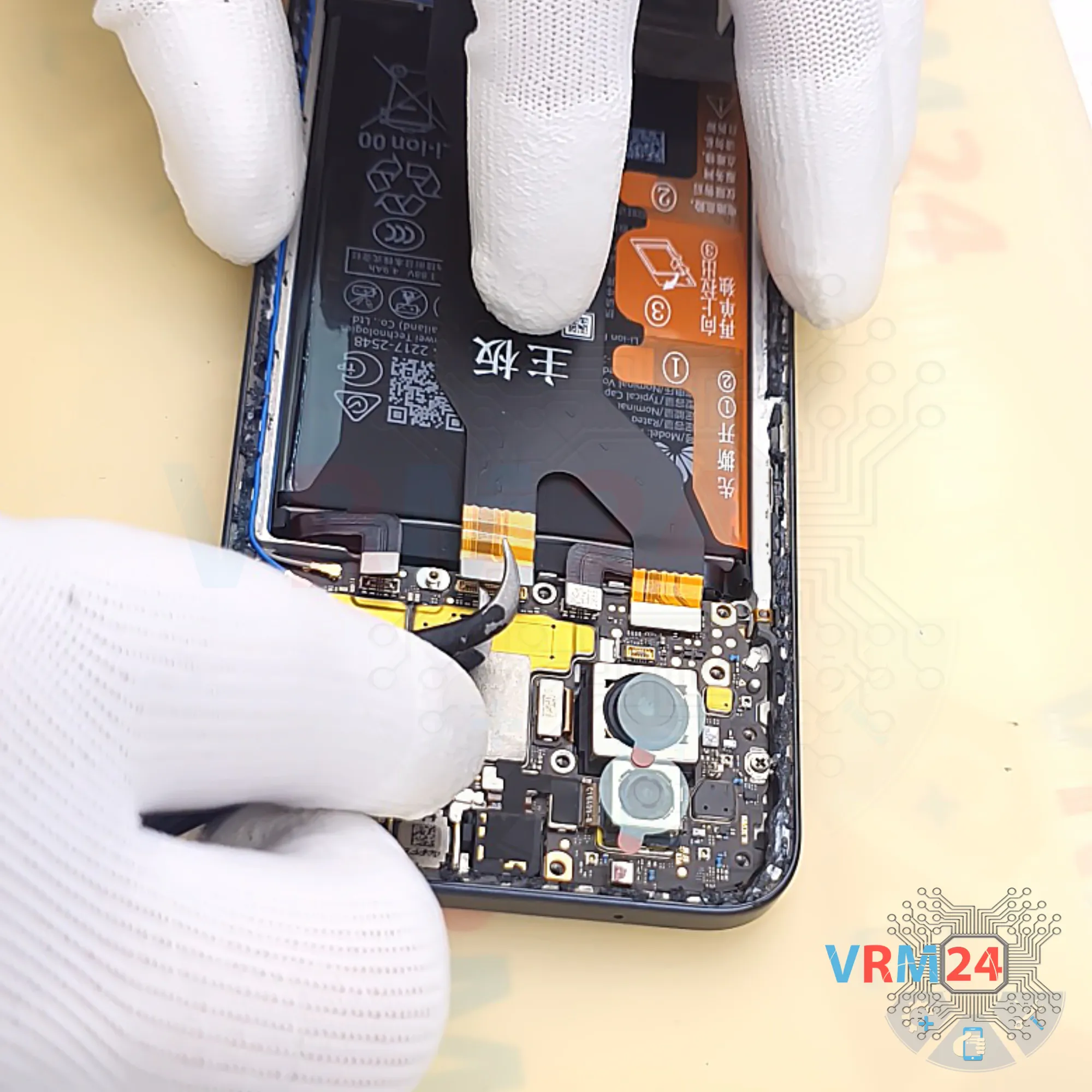

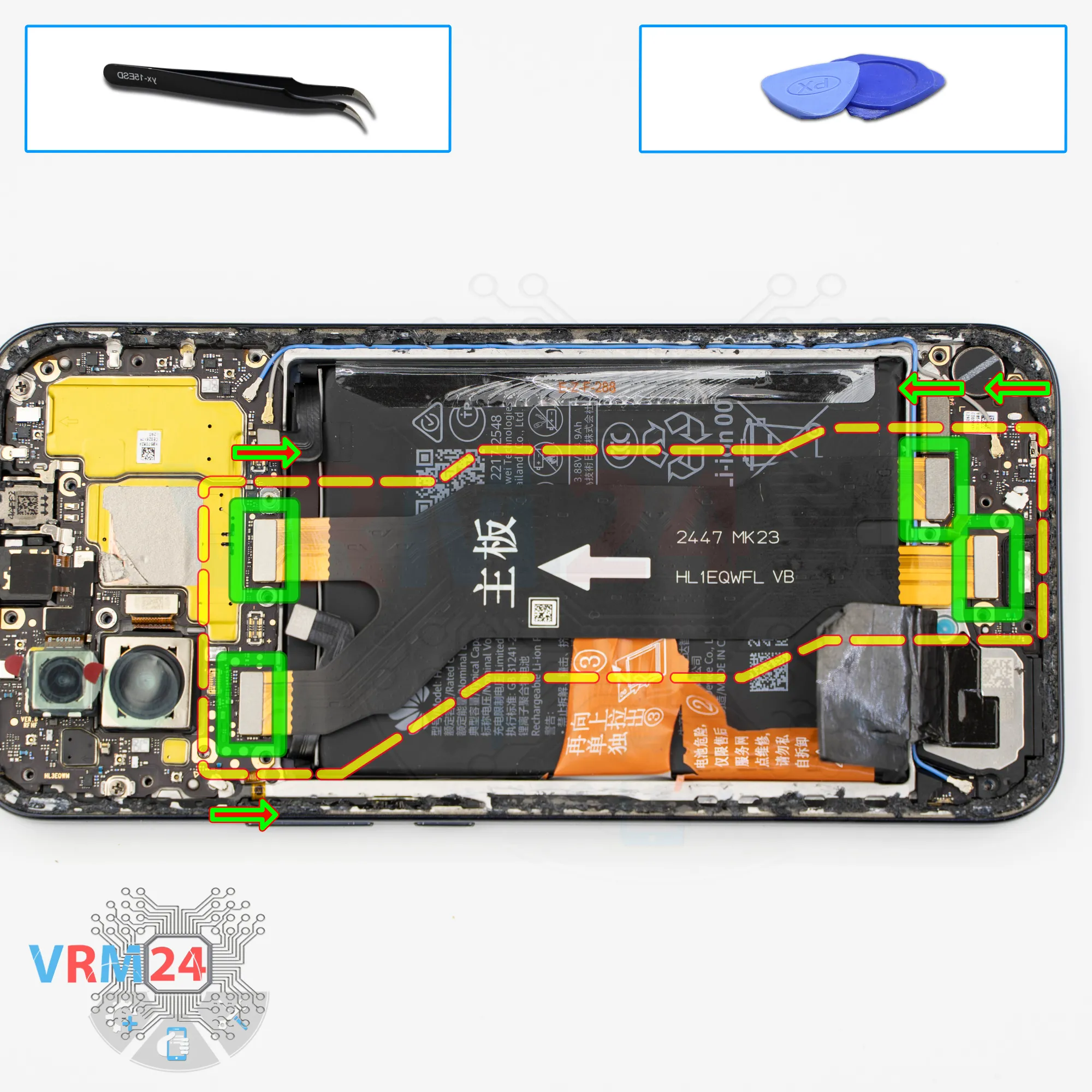

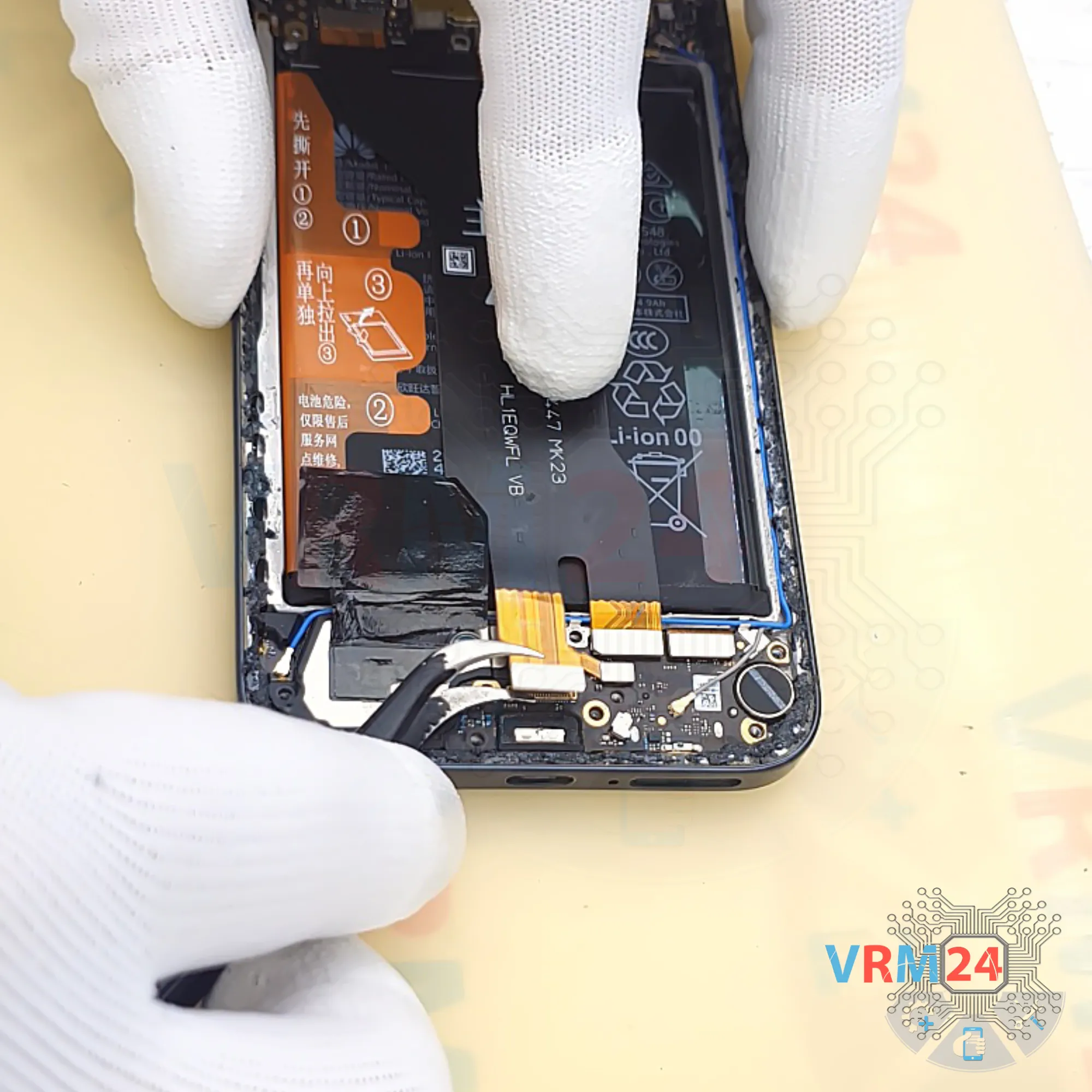

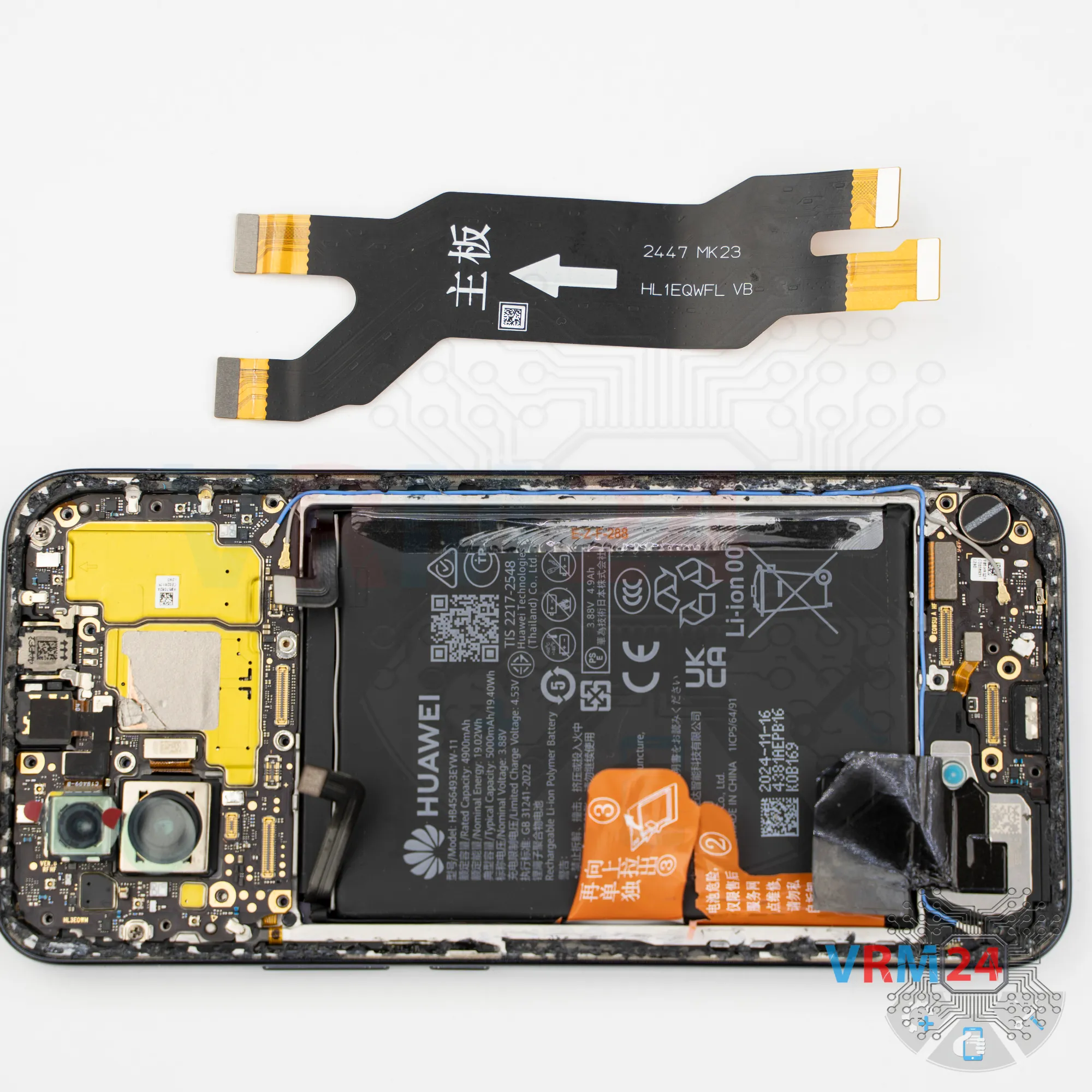

Desconectamos los conectores del cable interplaca, luego desconectamos los conectores del cable interplaca de la placa base, y ya podemos retirar con cuidado el cable interplaca.

La flecha en el cable indica la dirección hacia la placa base.

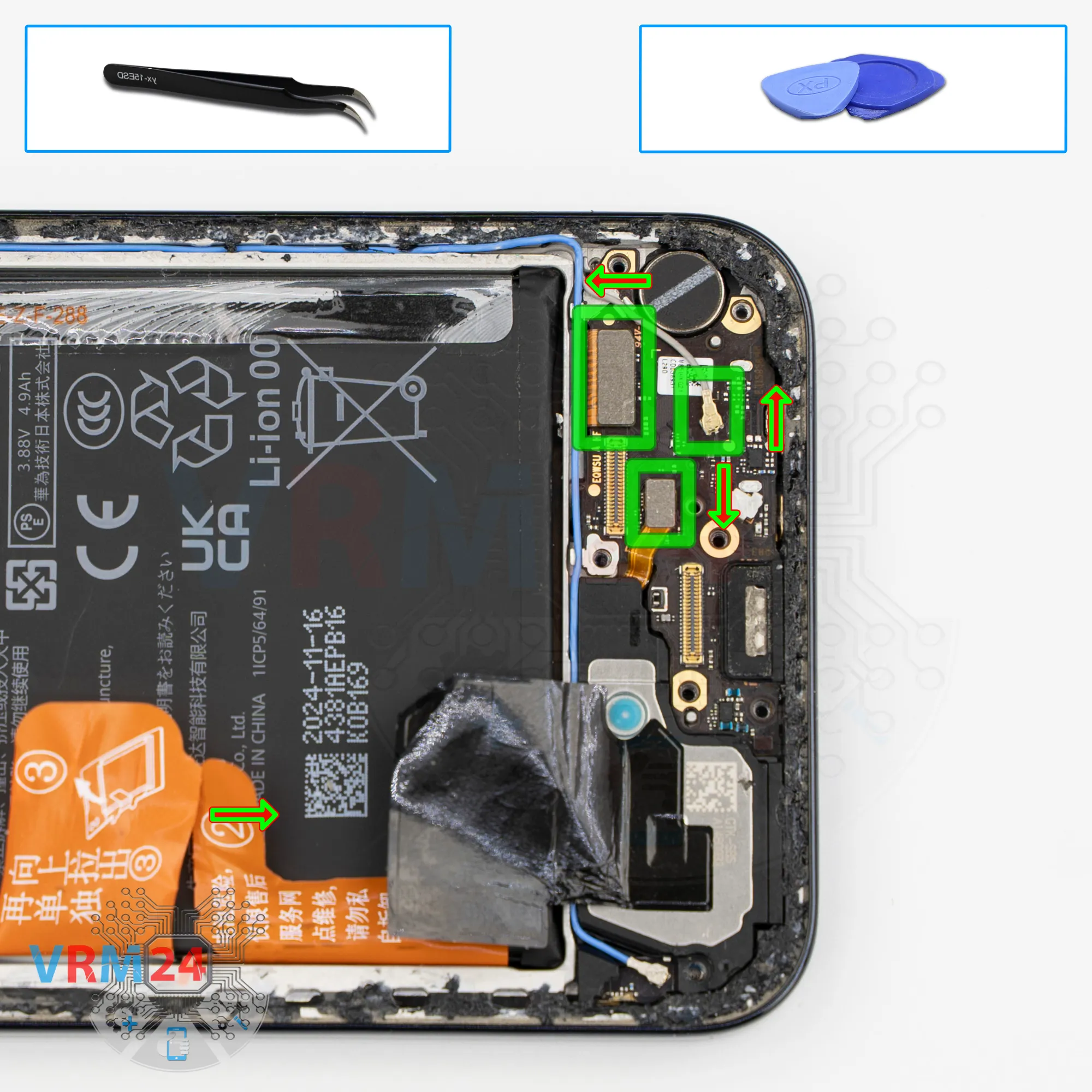

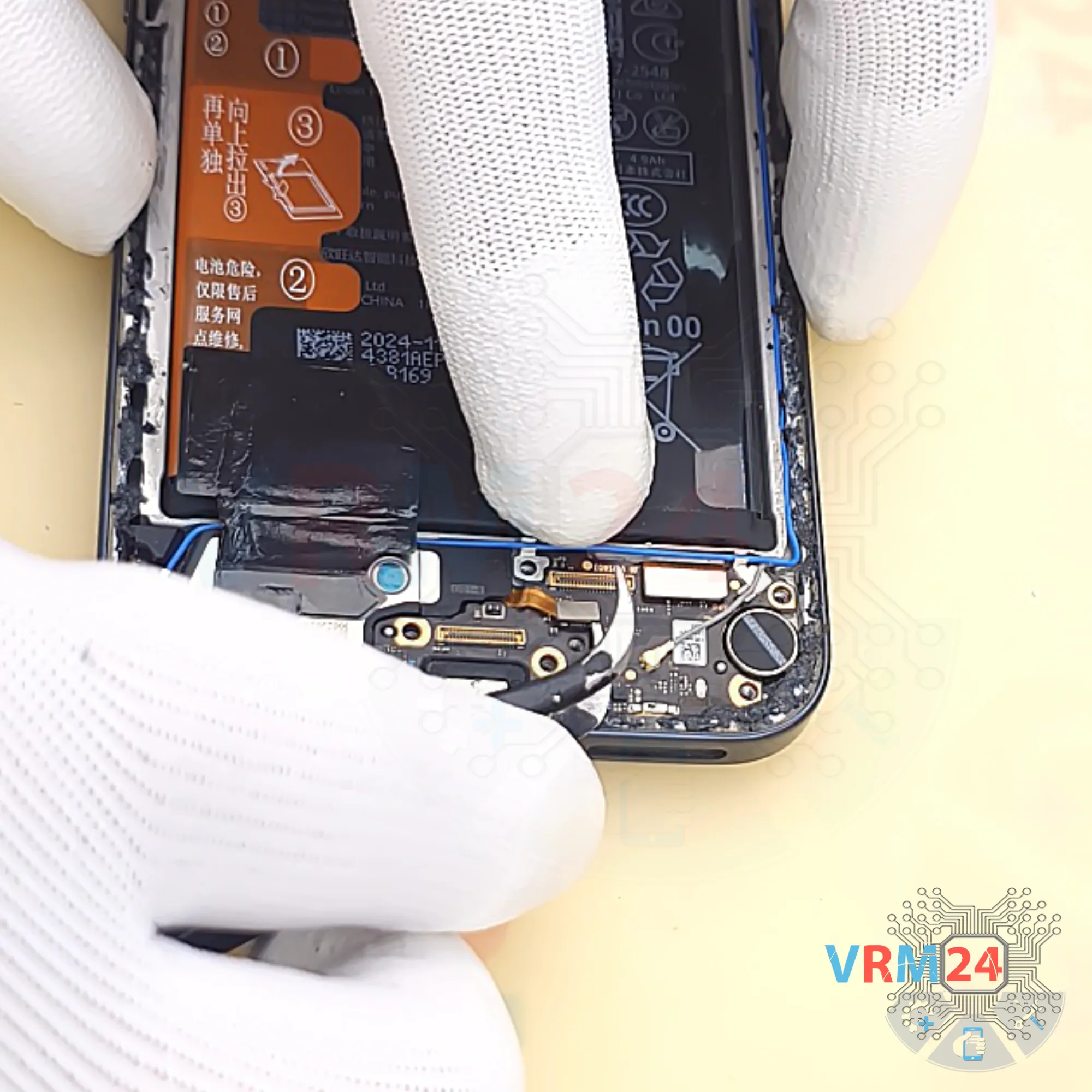

Seguidamente ya podremos desconectar el conector del sensor de huellas, el conector del flex del display y el conector del cable coaxial.

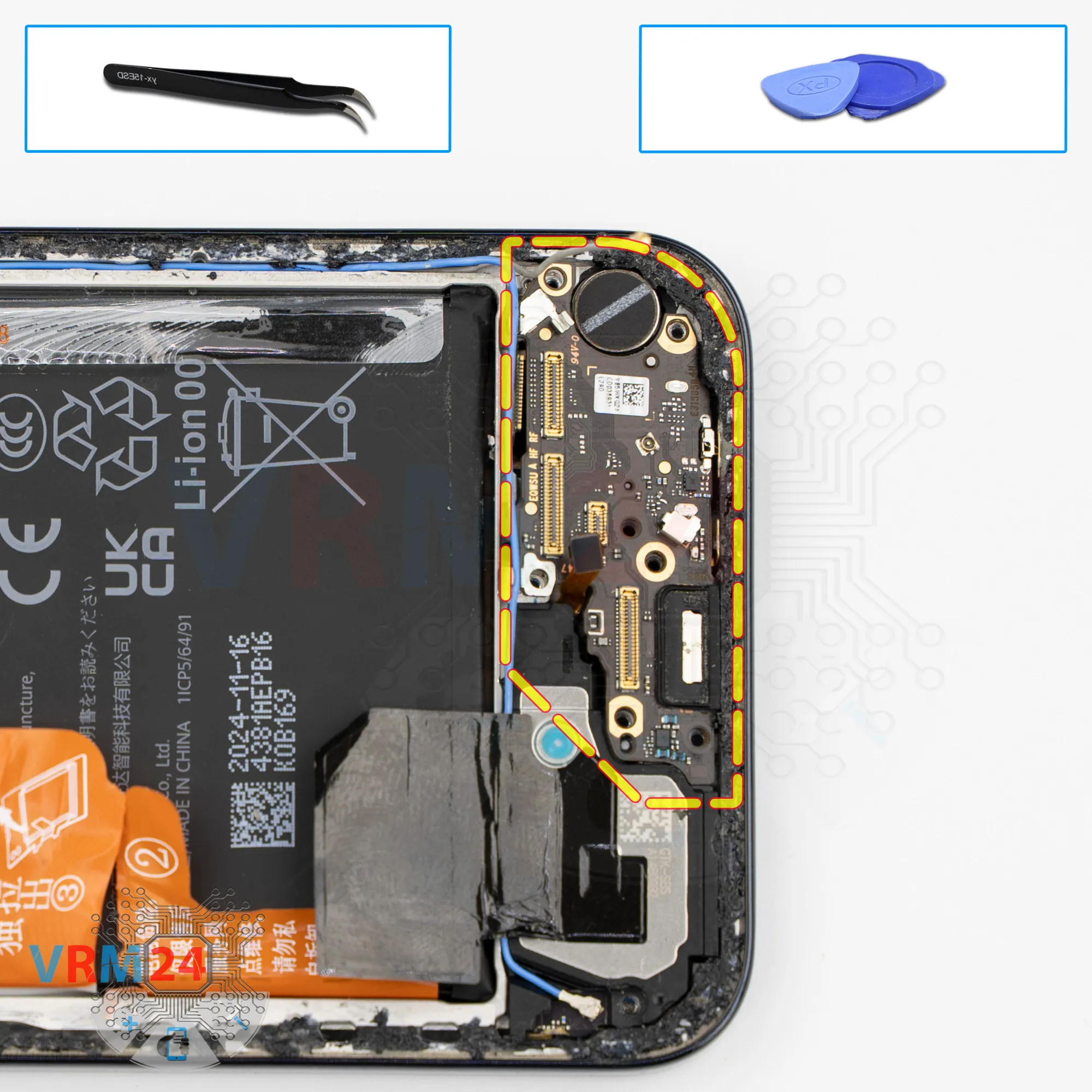

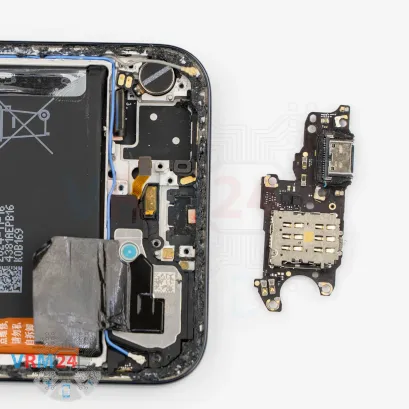

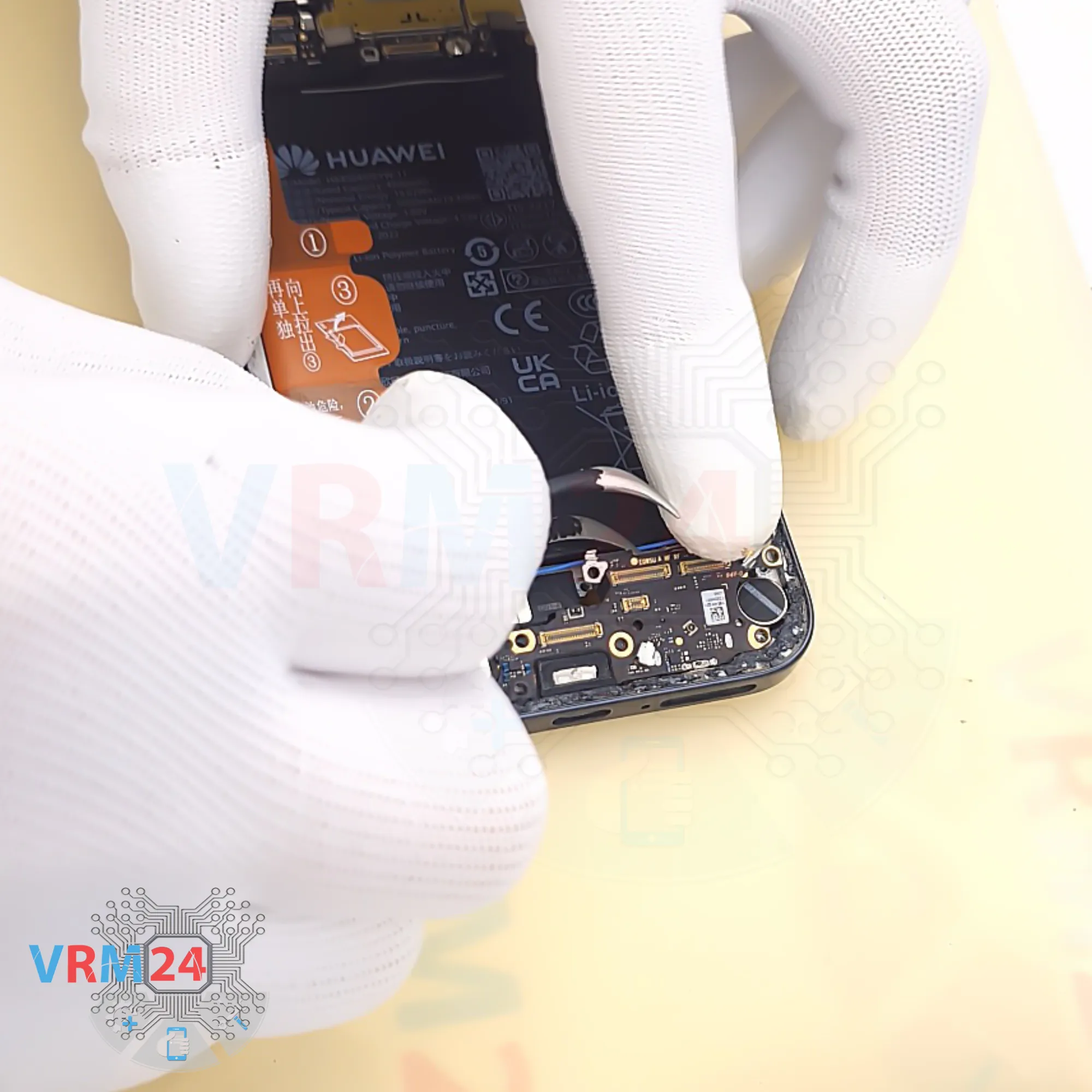

Ahora podemos retirar con cuidado la subplaca.

También debemos liberar el segundo cable coaxial para que no estorbe. Sacamos el subtablero.

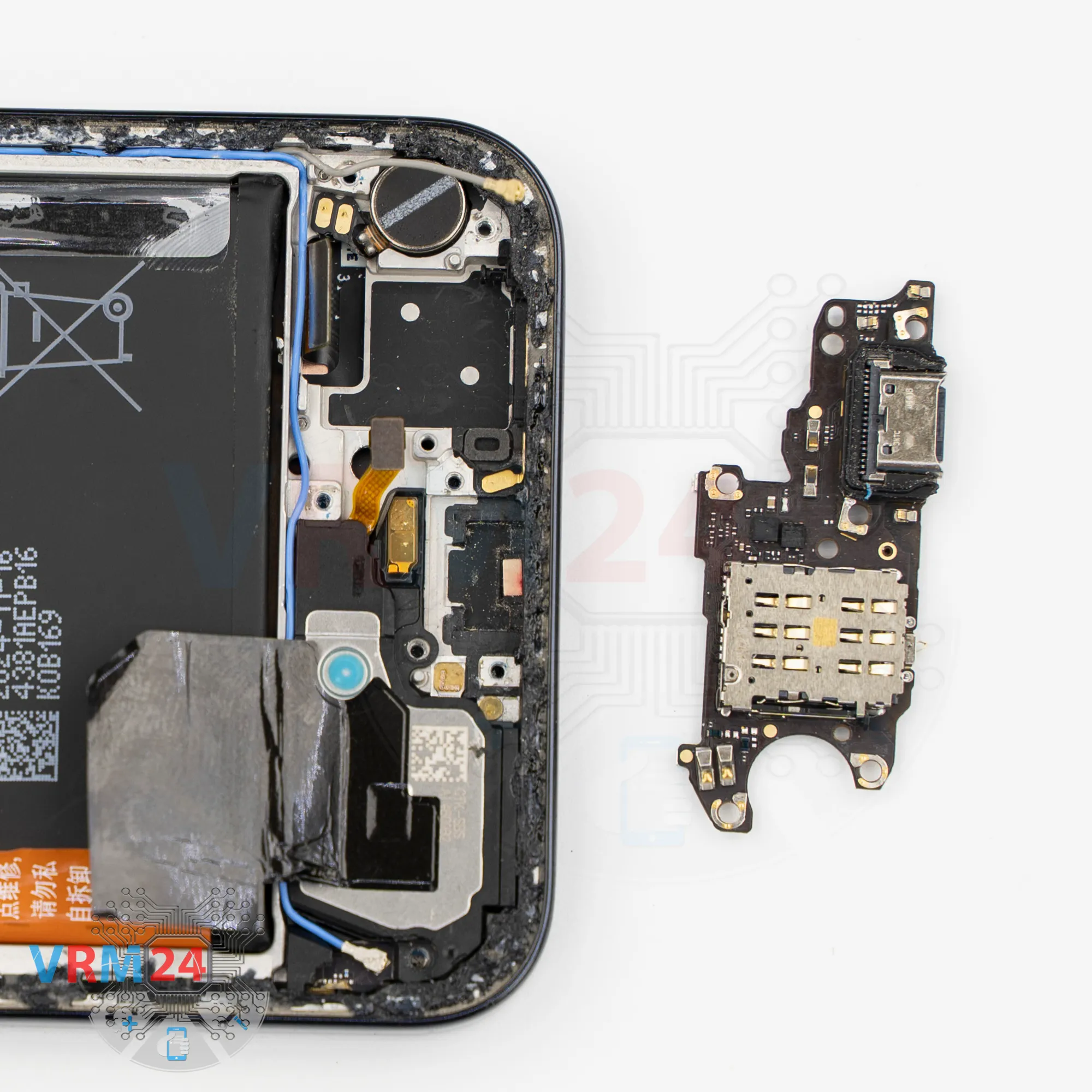

La placa secundaria contiene el puerto de carga, un micrófono debajo de un protector y el conector de la bandeja SIM en el otro lado.

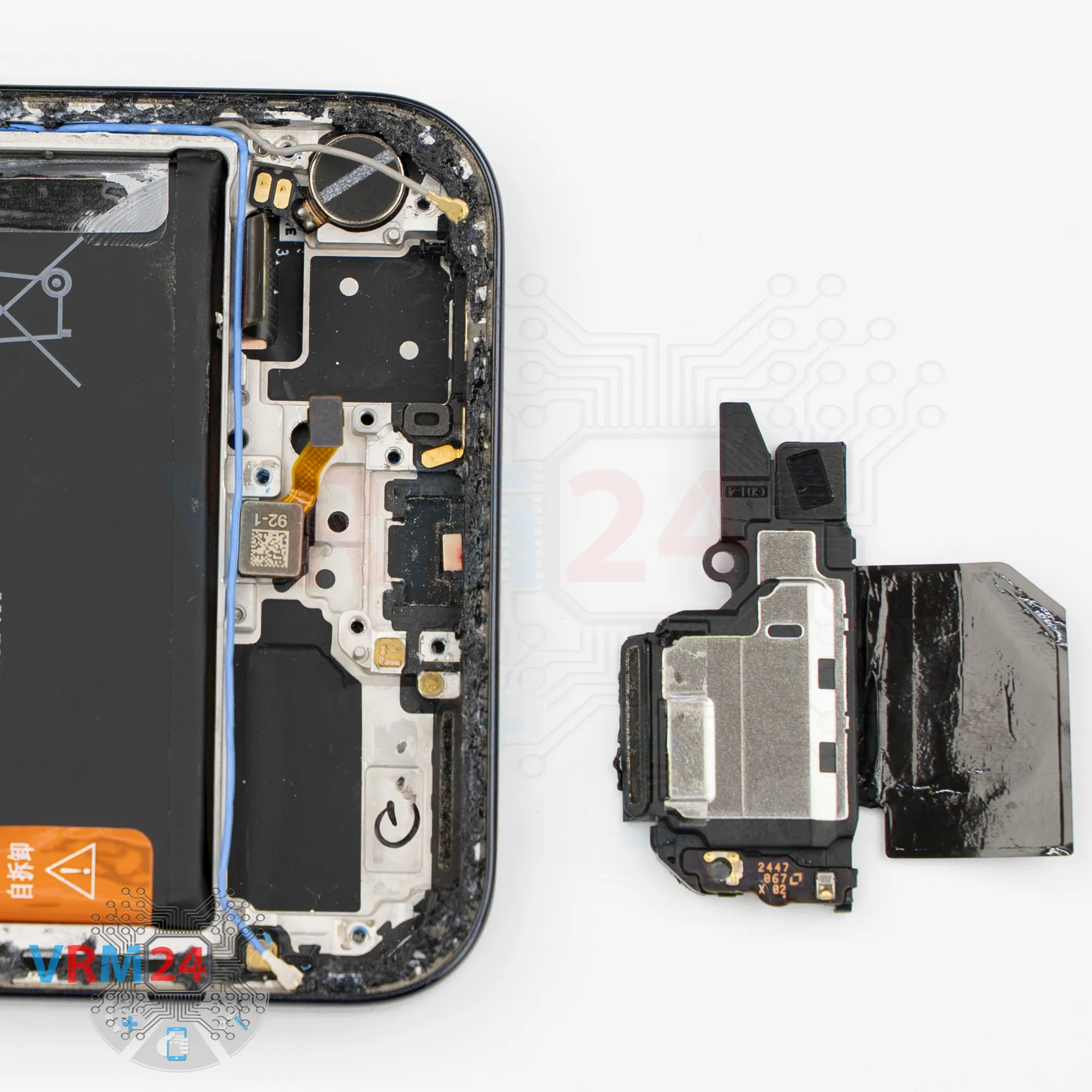

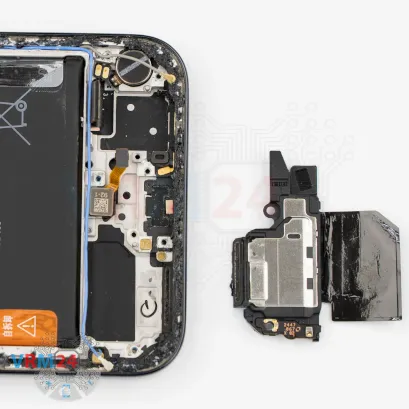

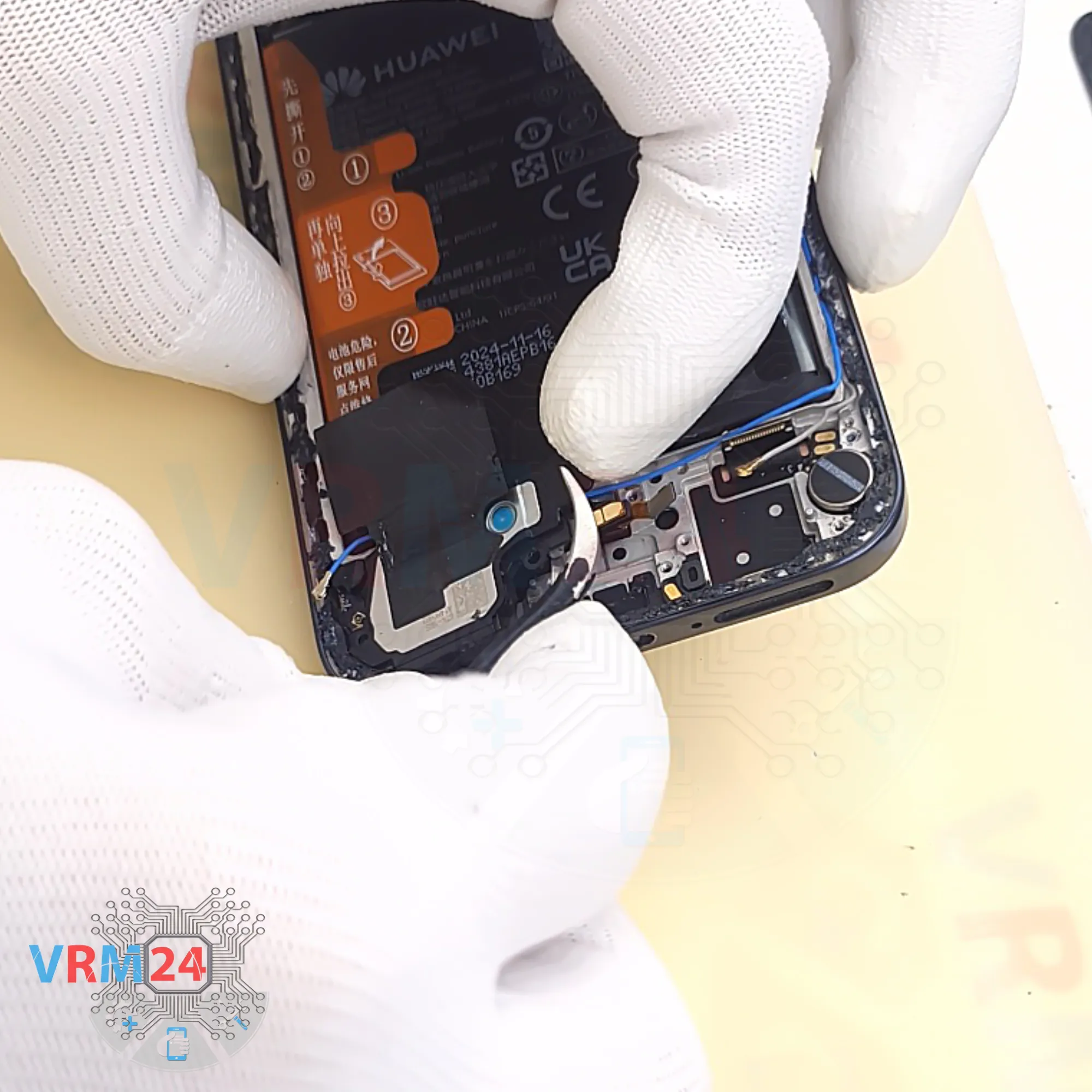

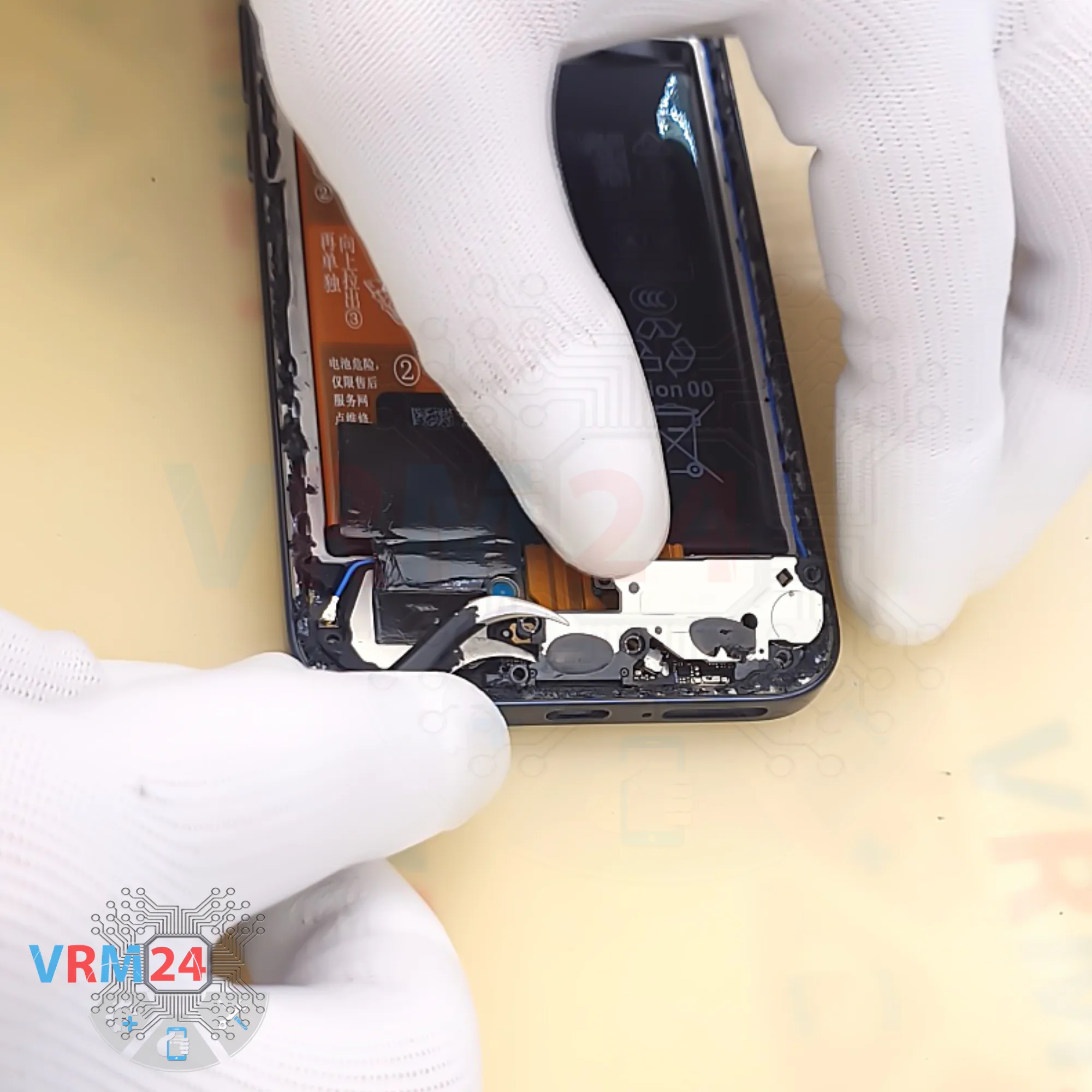

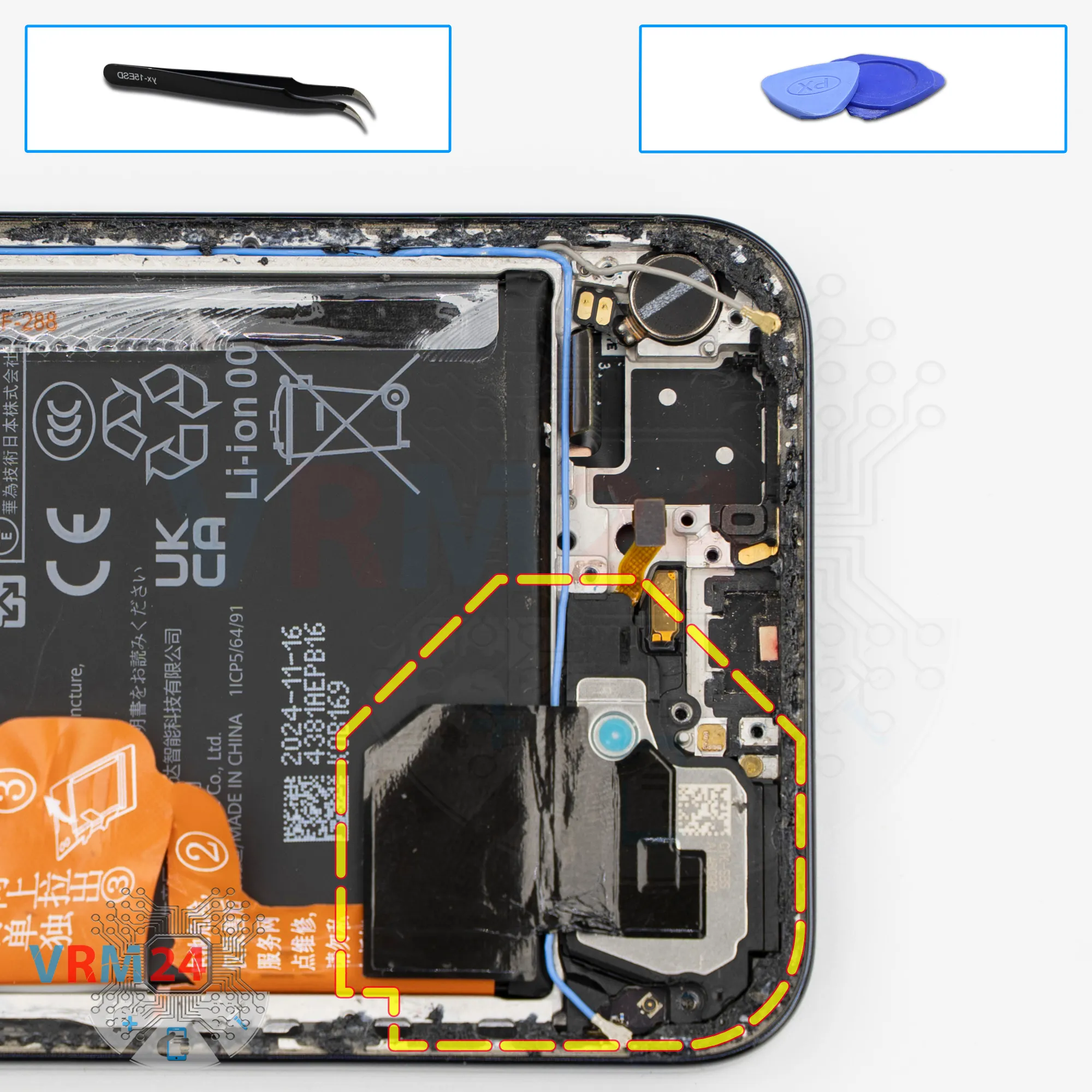

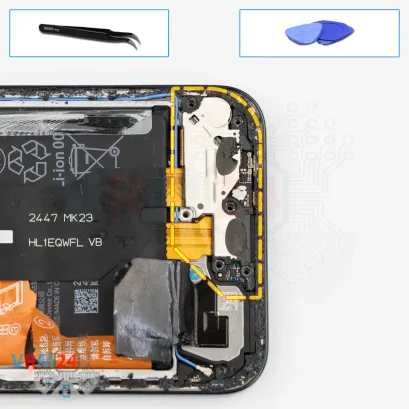

A continuación, debemos quitar el altavoz.

Primero, desconectamos el cable coaxial porque en el conjunto del altavoz hay montada una pequeña placa de antena.

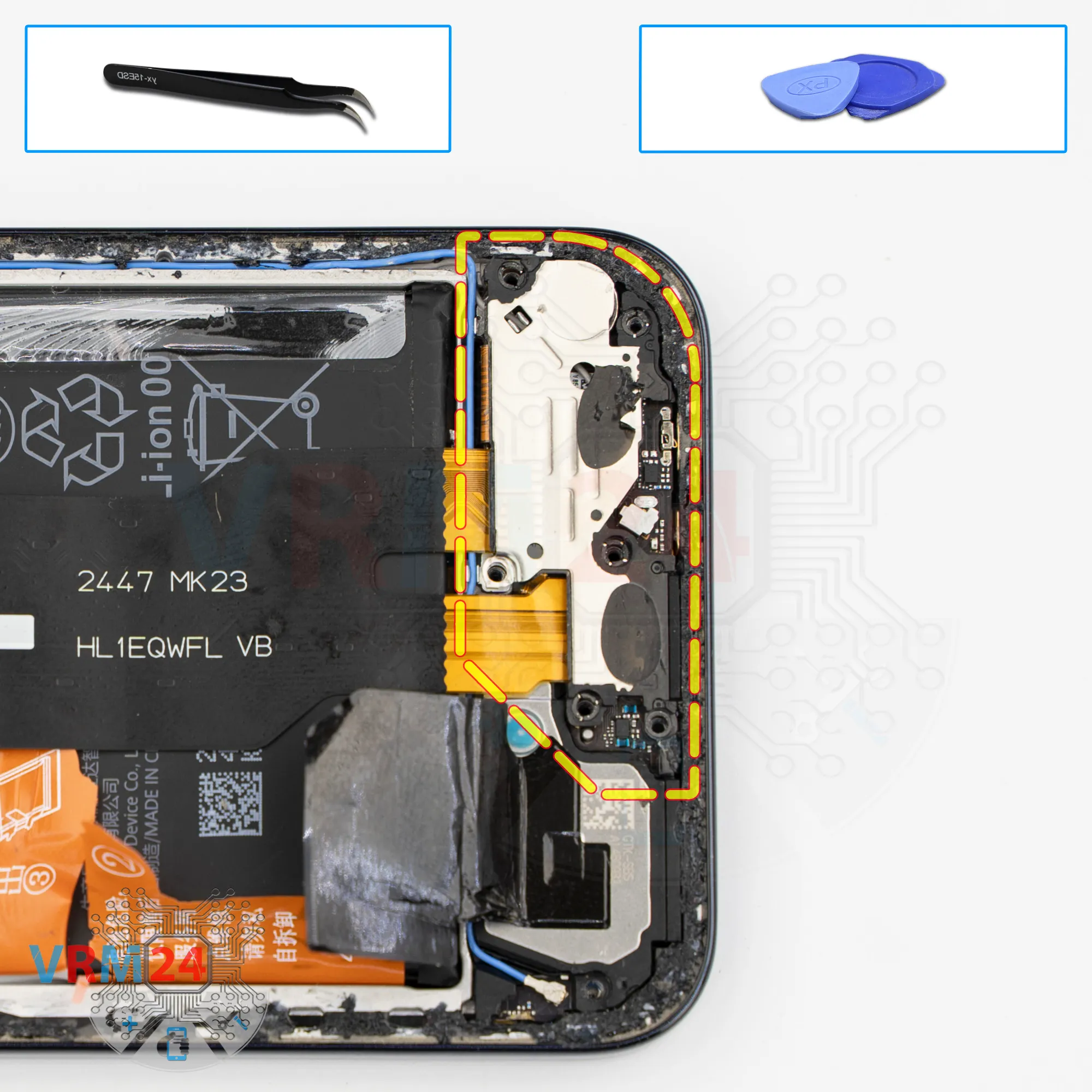

Luego hacemos palanca en el punto correcto, lo movemos ligeramente, separamos el altavoz y lo apartamos.

A continuación, pasamos a la placa base.

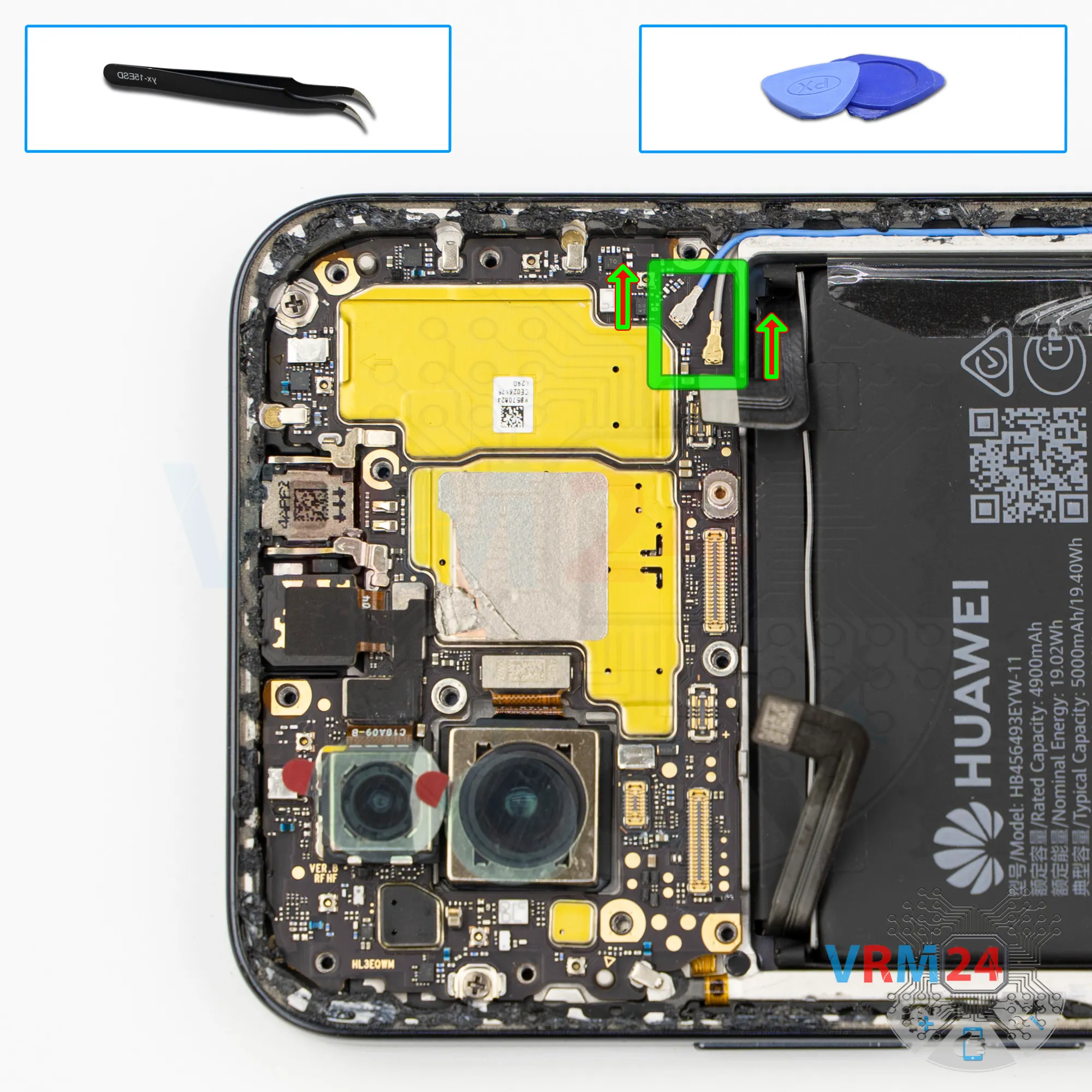

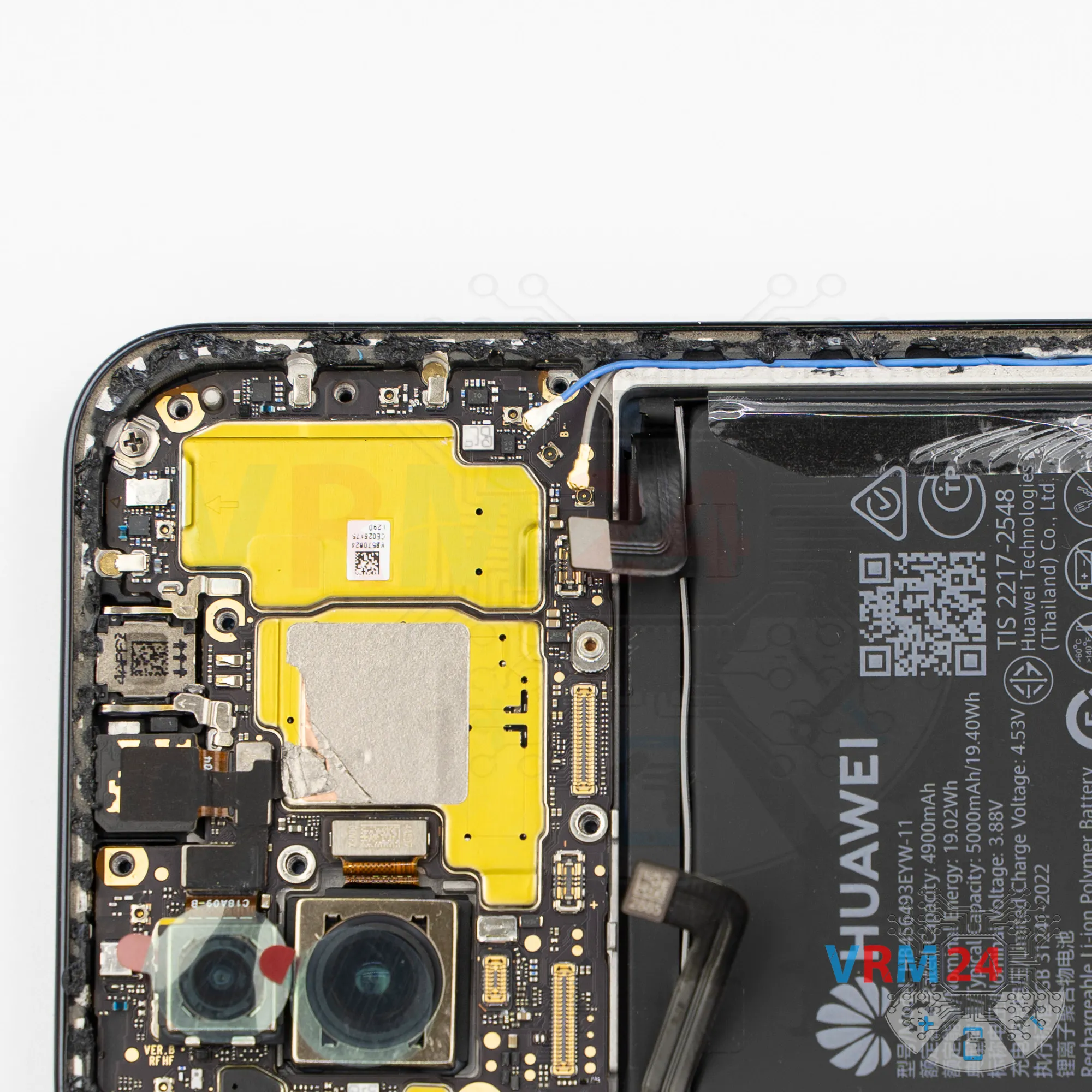

En la placa base, desconectamos los conectores del cable coaxial y liberamos los cables.

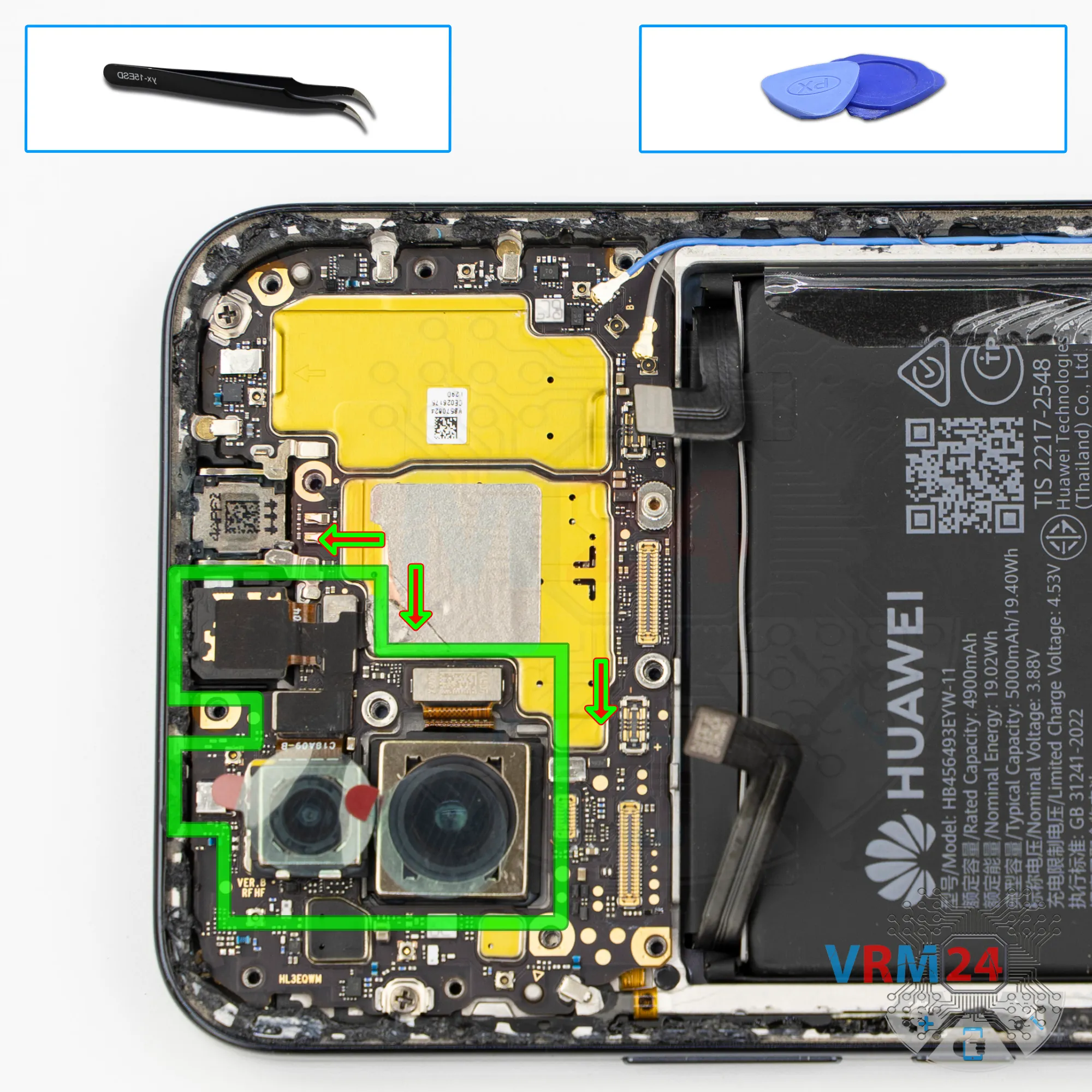

Luego debemos desconectar las cámaras, y debemos desconectarlas de una manera que preserve la capa disipadora de calor en la cámara frontal.

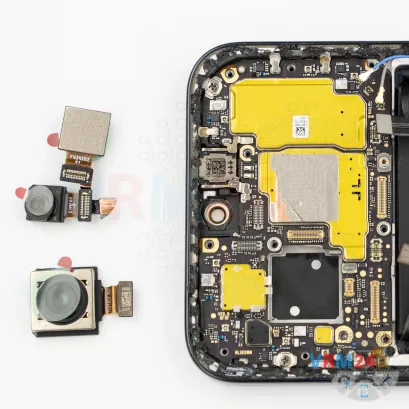

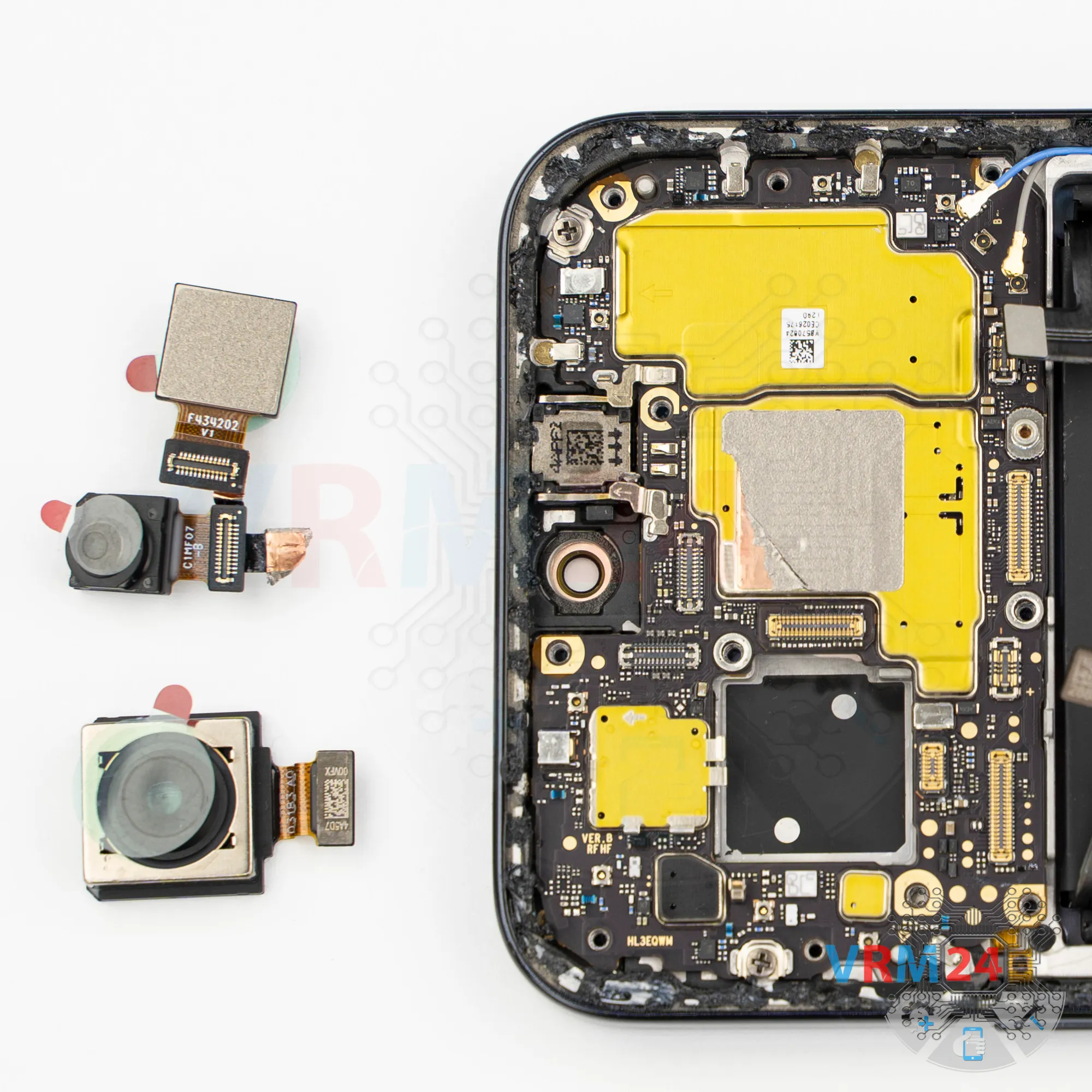

Desconectamos con cuidado las cámaras y las dejamos a un lado.

Por supuesto, es mejor cubrir también la lente de la cámara frontal para que no le entre polvo o suciedad.

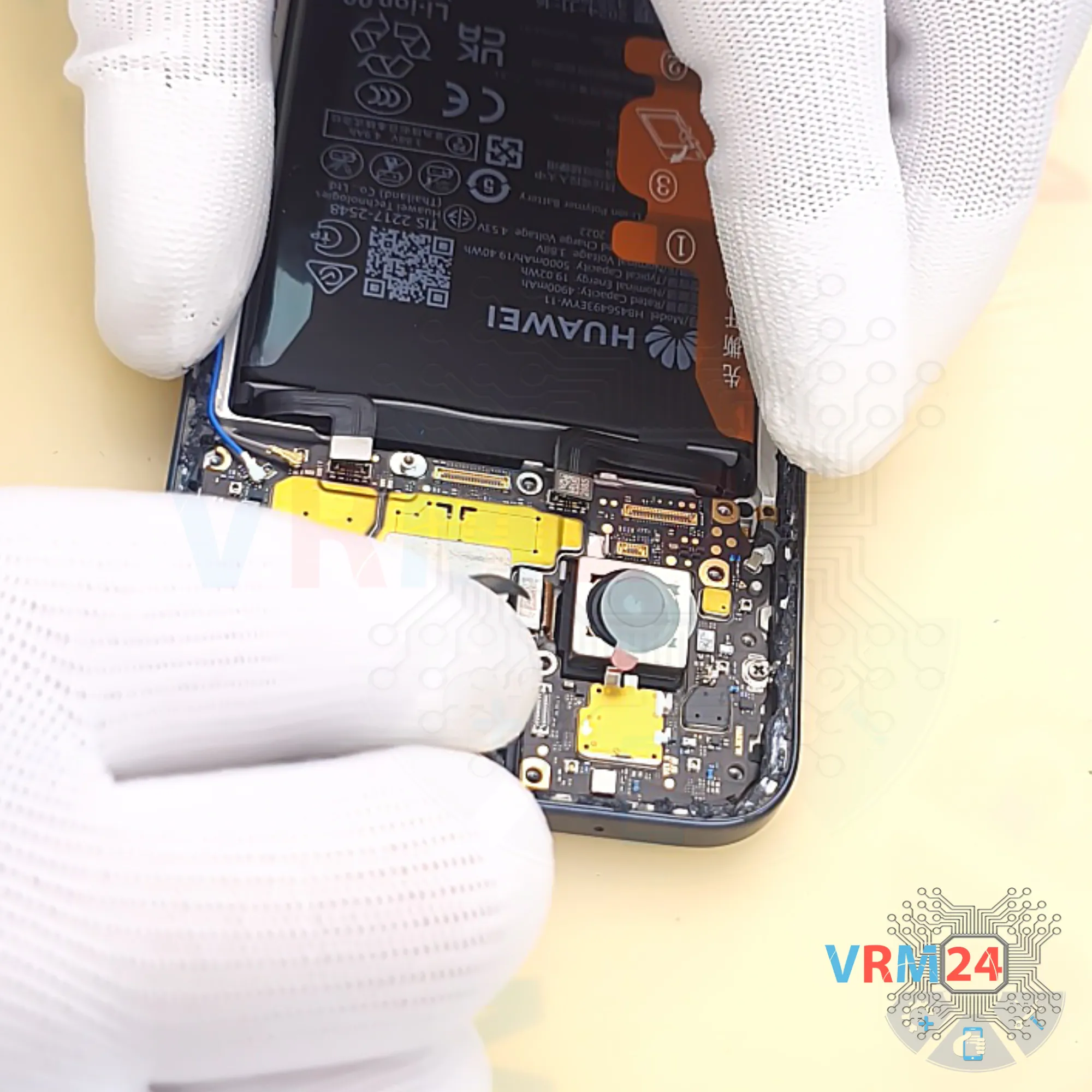

Ahora podemos desconectar la gran cámara trasera. Lo levantamos con cuidado, comprobamos dónde está exactamente sujeto, lo retiramos y lo dejamos a un lado.

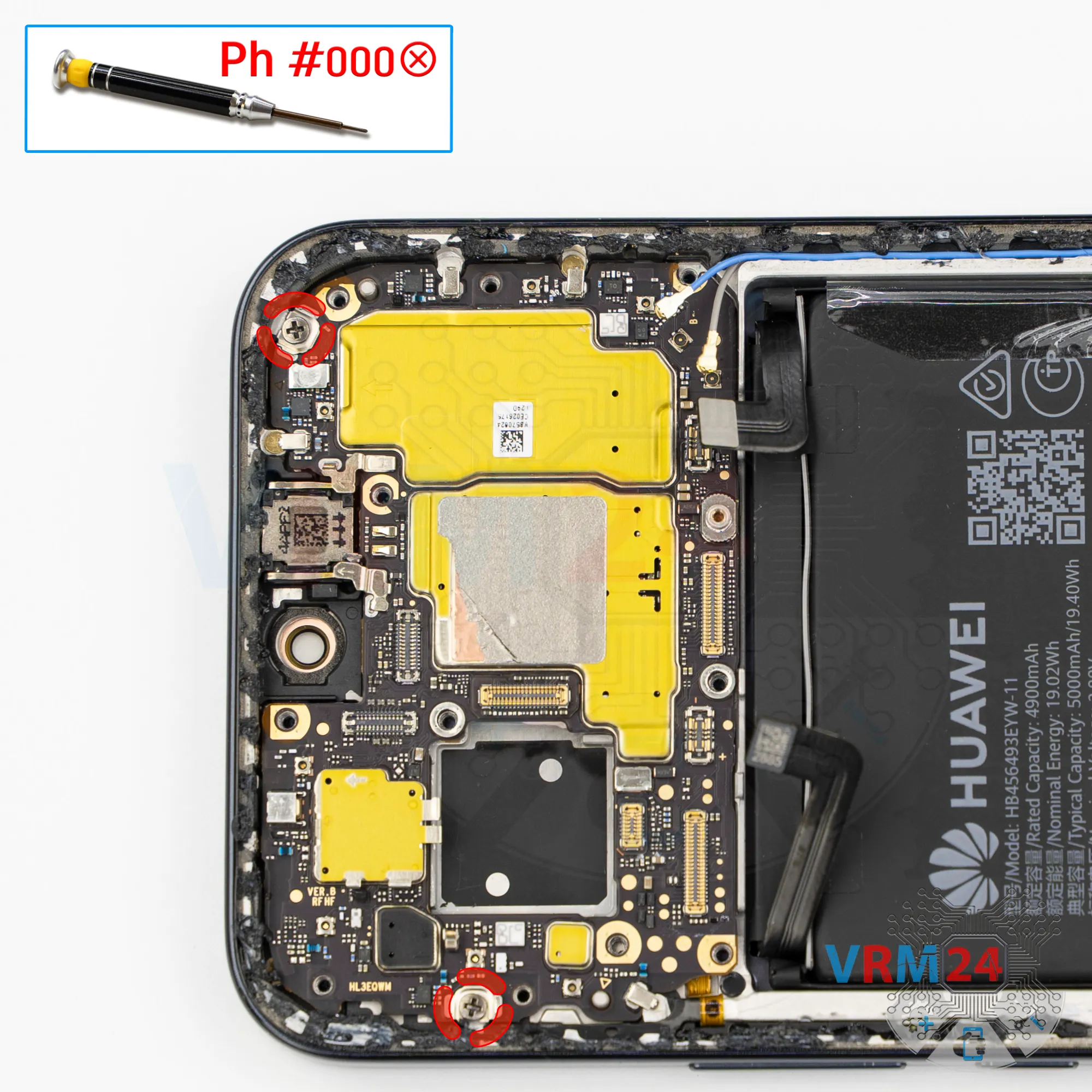

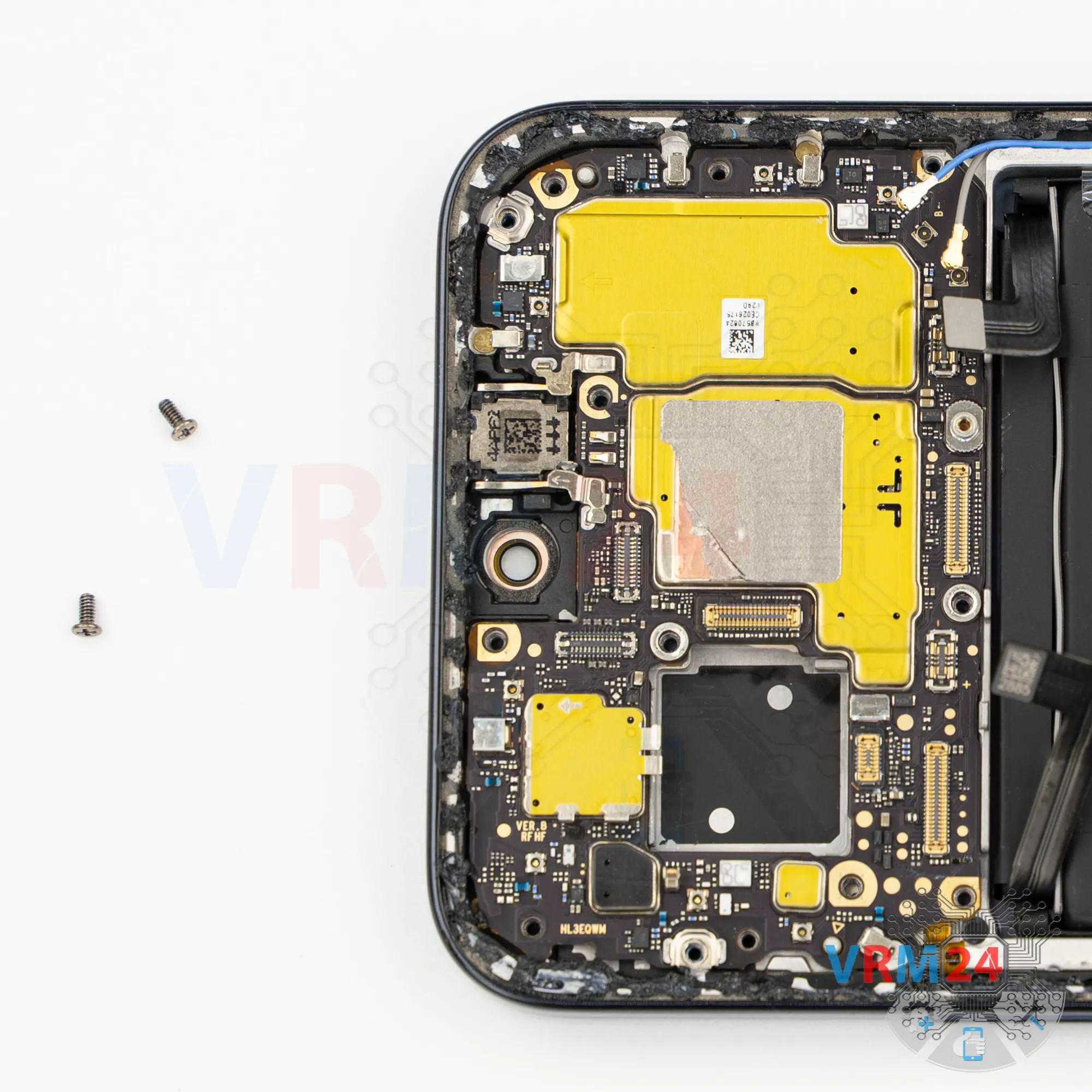

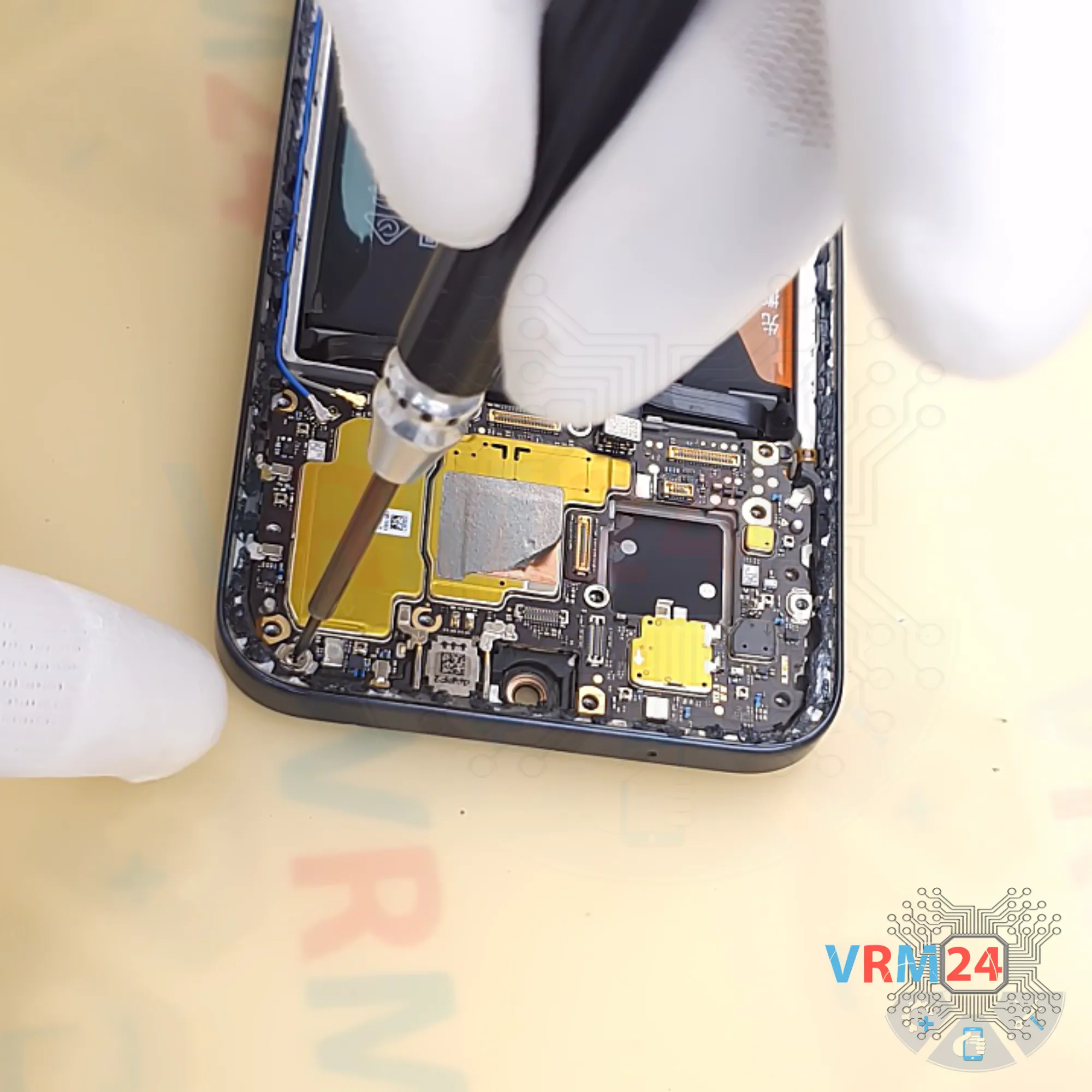

Después de eso, debemos quitar los tornillos que sujetan la placa base.

Utilizamos el destornillador Phillips de 1,5 mm o Phillips #000.

Estos tornillos son diferentes a los anteriores, por lo que durante el montaje debes tener mucho cuidado de no instalar tornillos incorrectos en estos lugares.

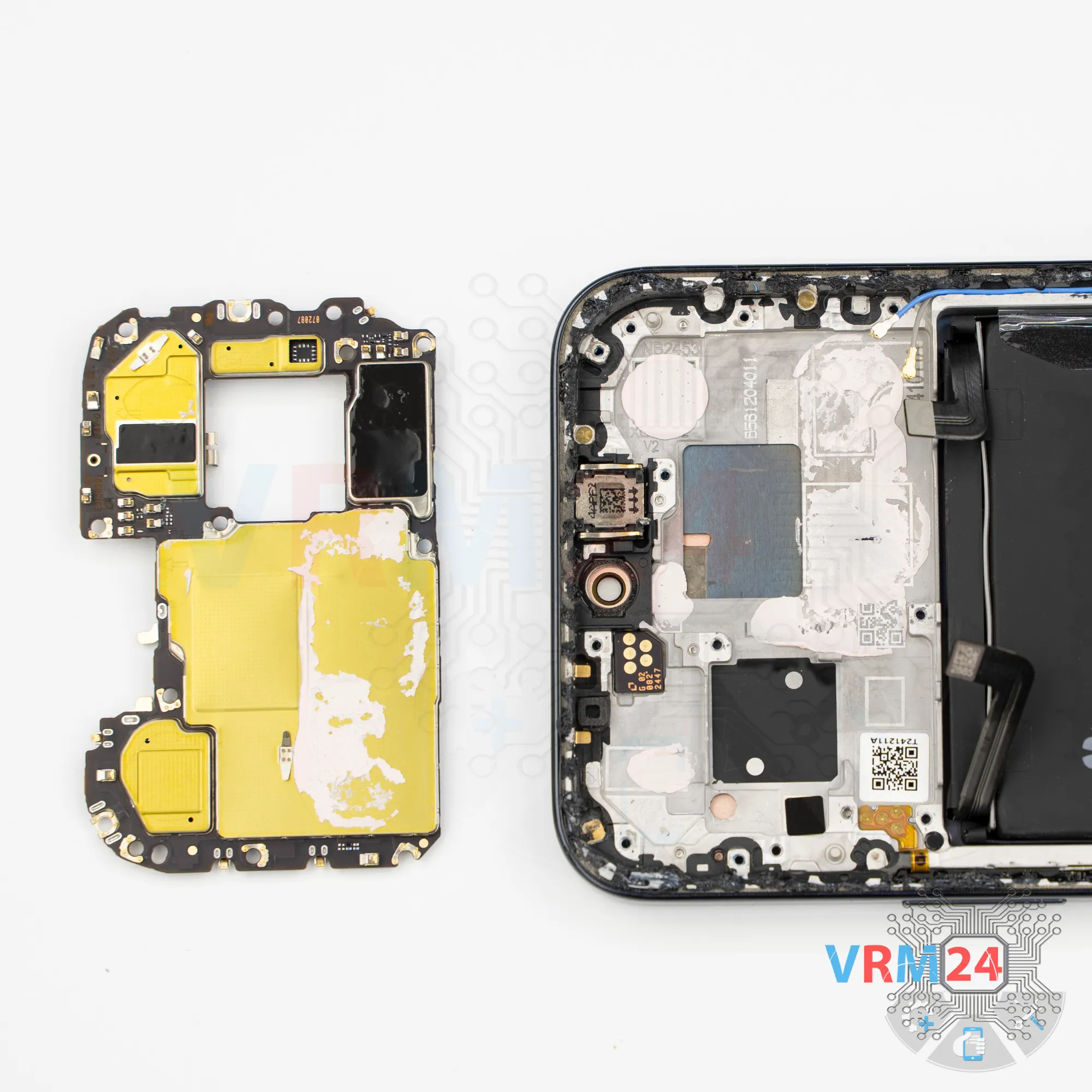

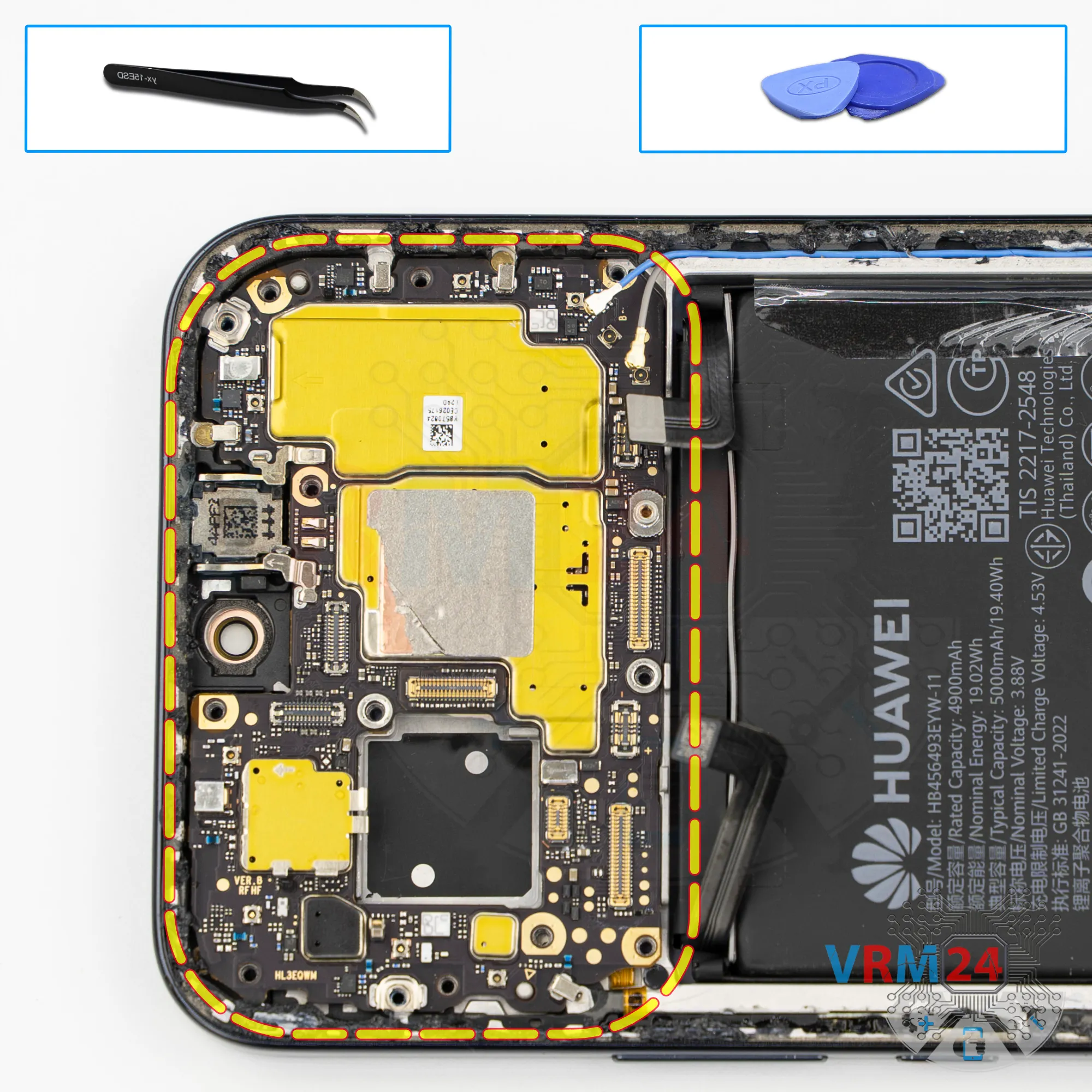

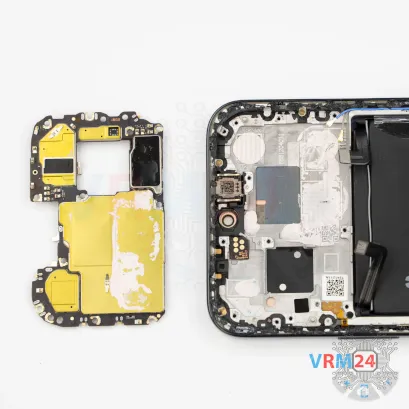

Ahora ya podemos desconectar la placa base.

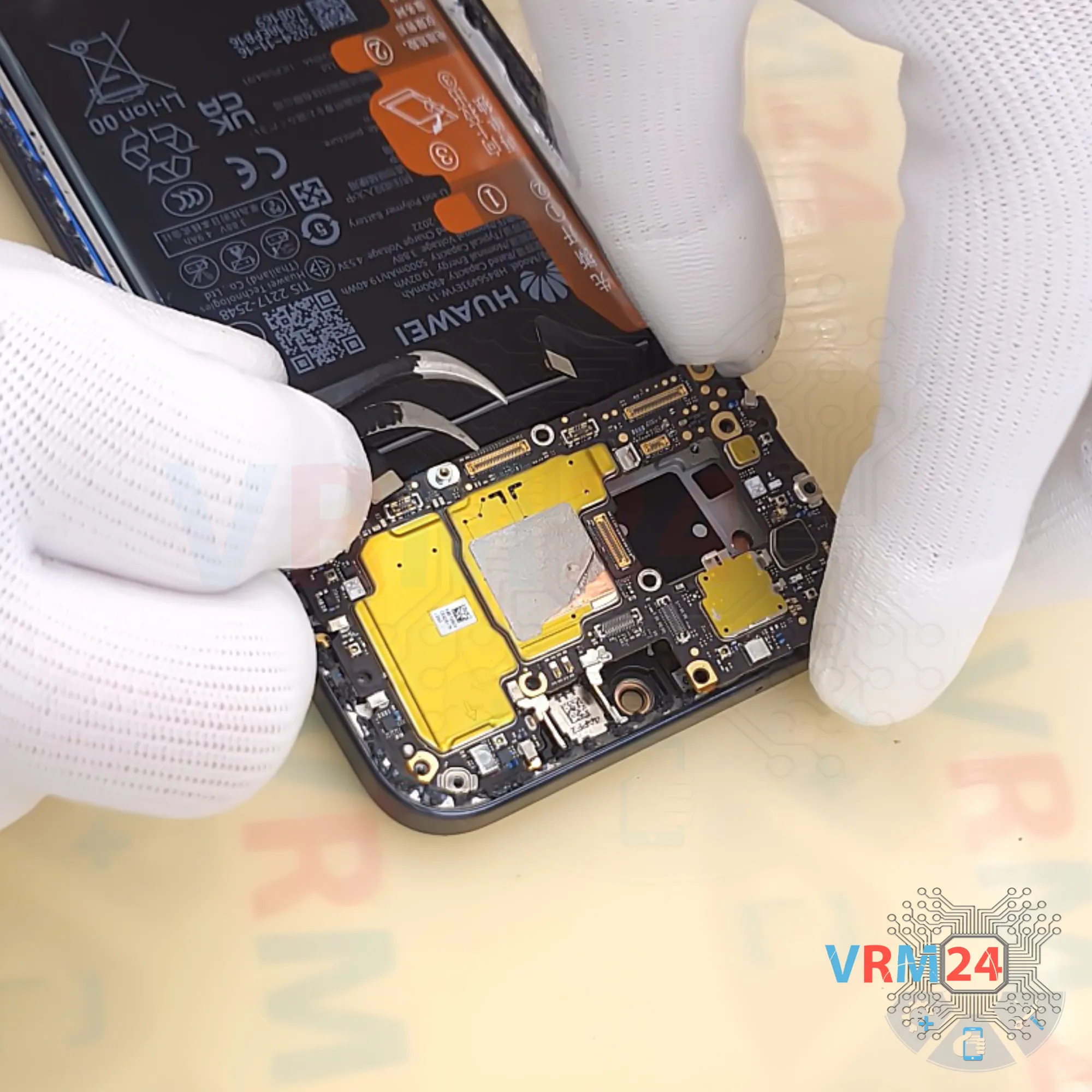

Hacemos palanca con cuidado en el punto correcto, lo levantamos y lo retiramos.

Por supuesto, la placa base se puede sujetar con pasta térmica en el lado opuesto.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

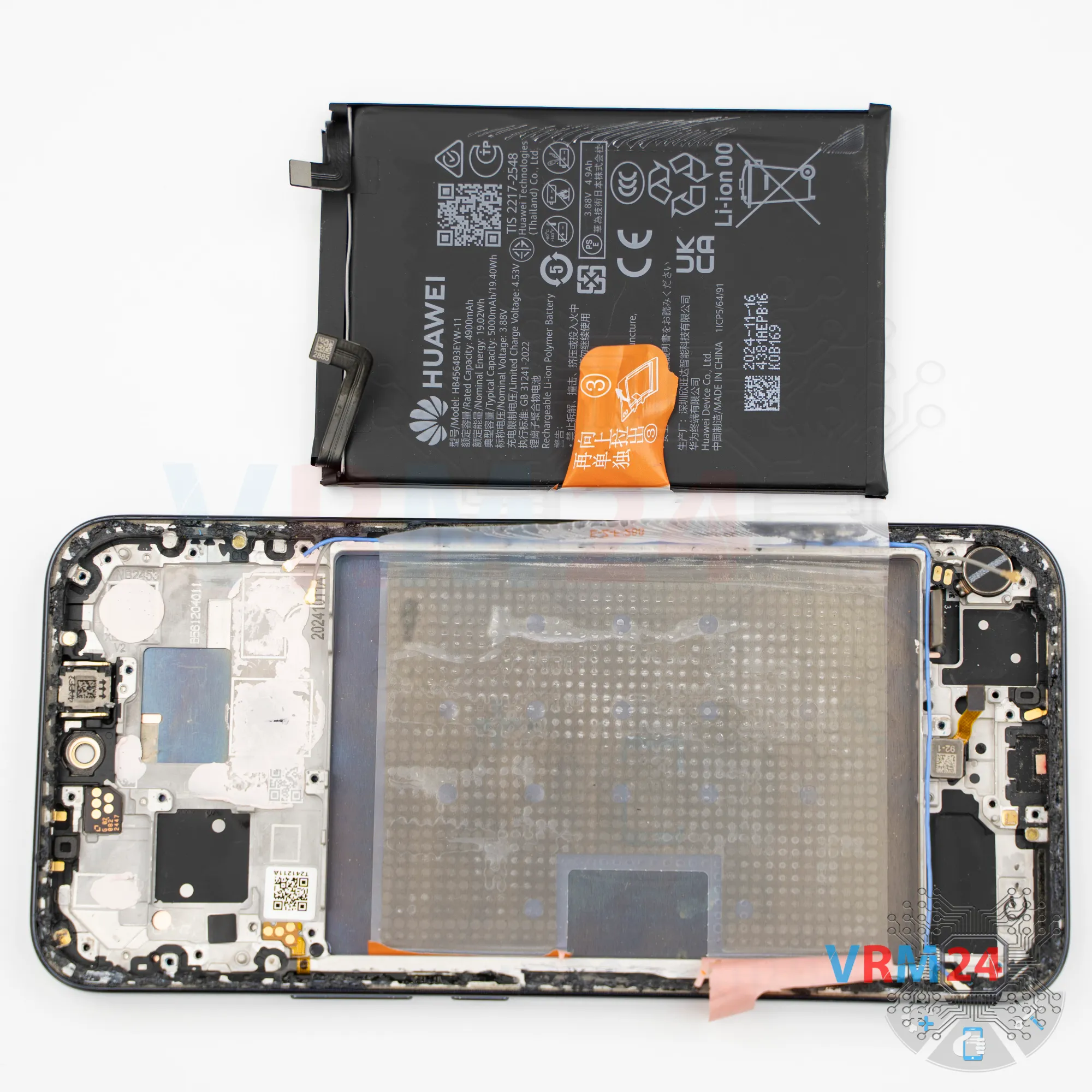

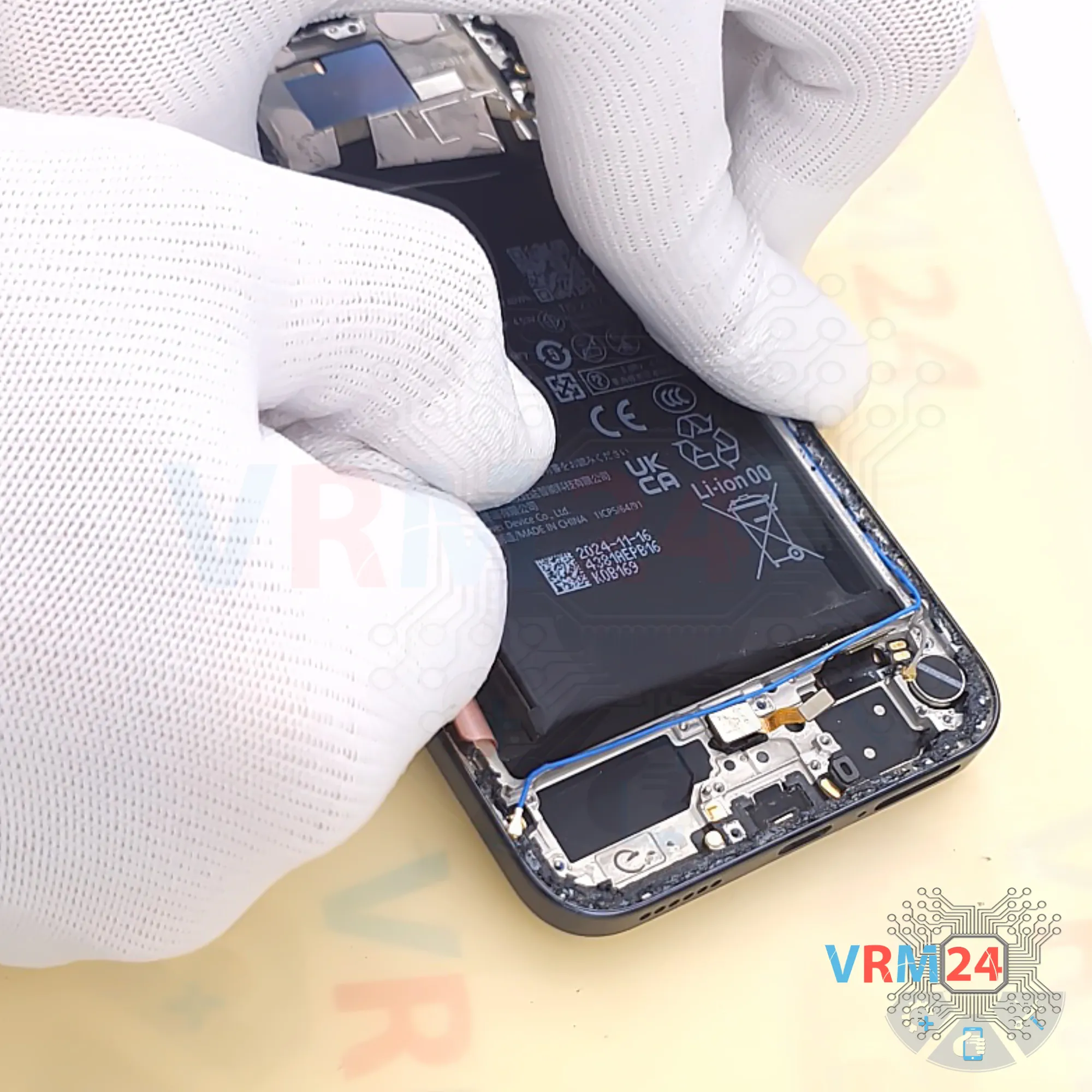

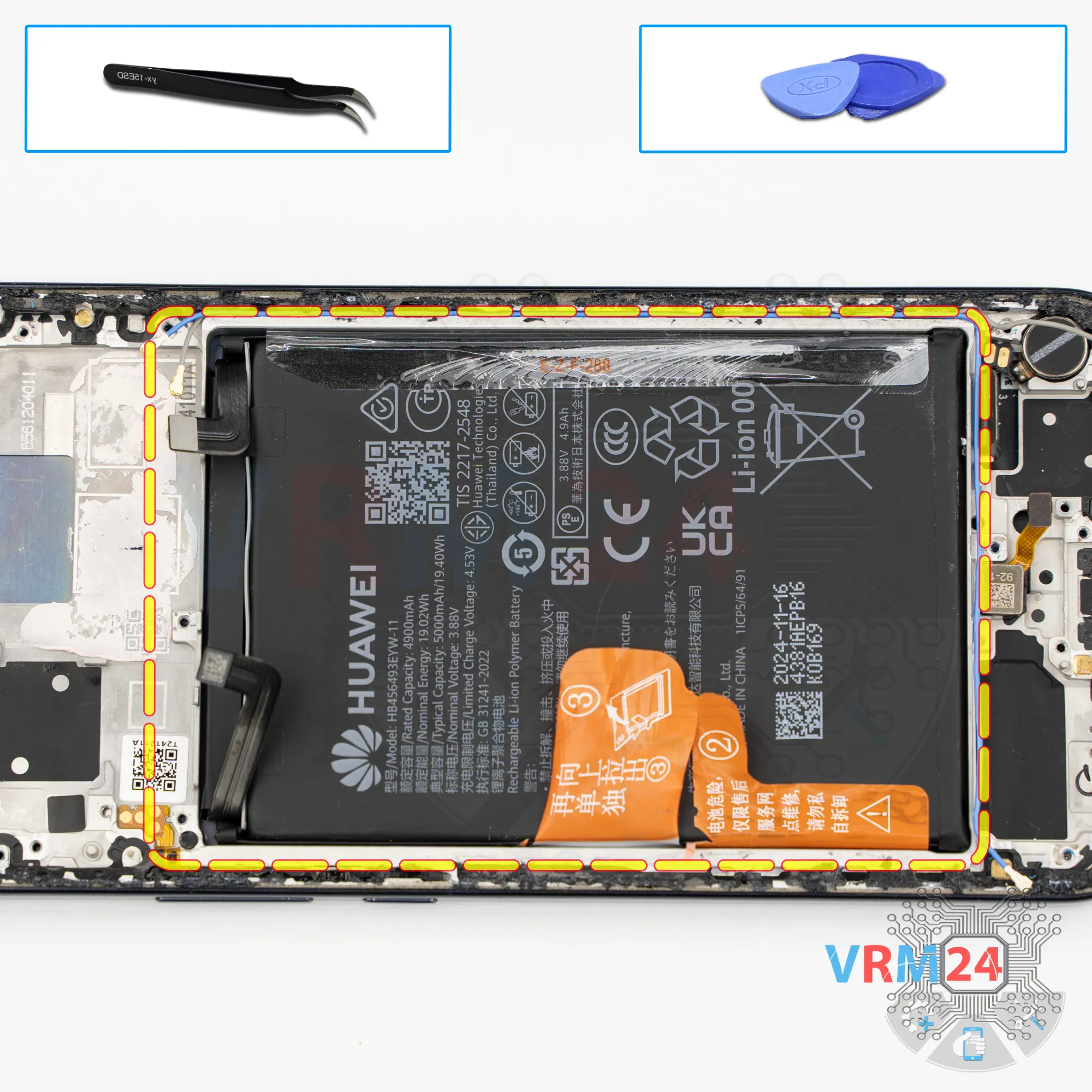

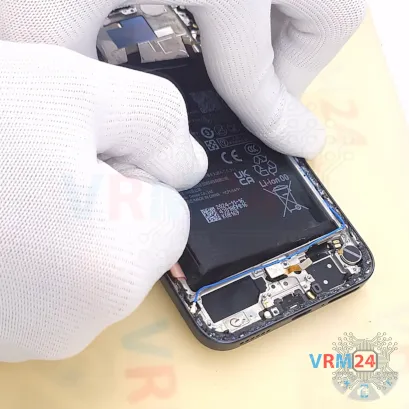

Y por último, pasamos a retirar la batería.

Para extraer la batería, debemos levantar tres pestañas marrones.

Como es típico en Huawei, las pestañas no se despegan muy bien; se rasgan. Las dos pestañas ubicadas en los bordes deben tirarse hacia los lados tanto como sea posible para que no estorben y no sigan sujetando la batería, y la pestaña en el centro debe tirarse suavemente hacia arriba.

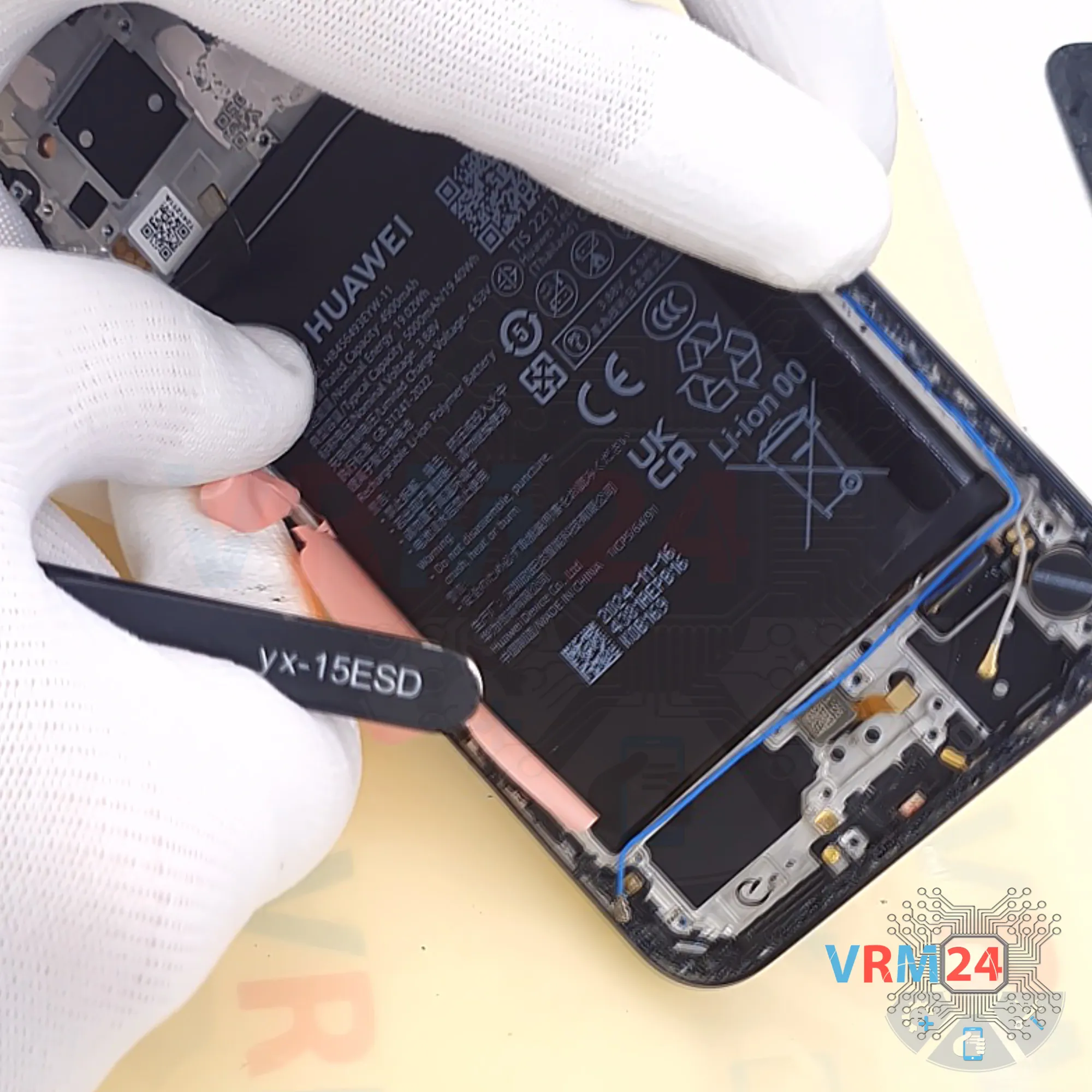

Y nuevamente, como es habitual en Huawei, la batería no se desprende fácilmente. Podemos utilizar una herramienta adicional para hacer palanca en las zonas donde queda sujeta la batería para que la capa adhesiva no resista demasiado.

Ten cuidado: No utilices fuerza para no dañar la carcasa de la batería.

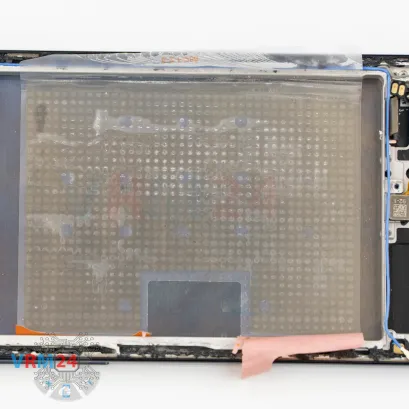

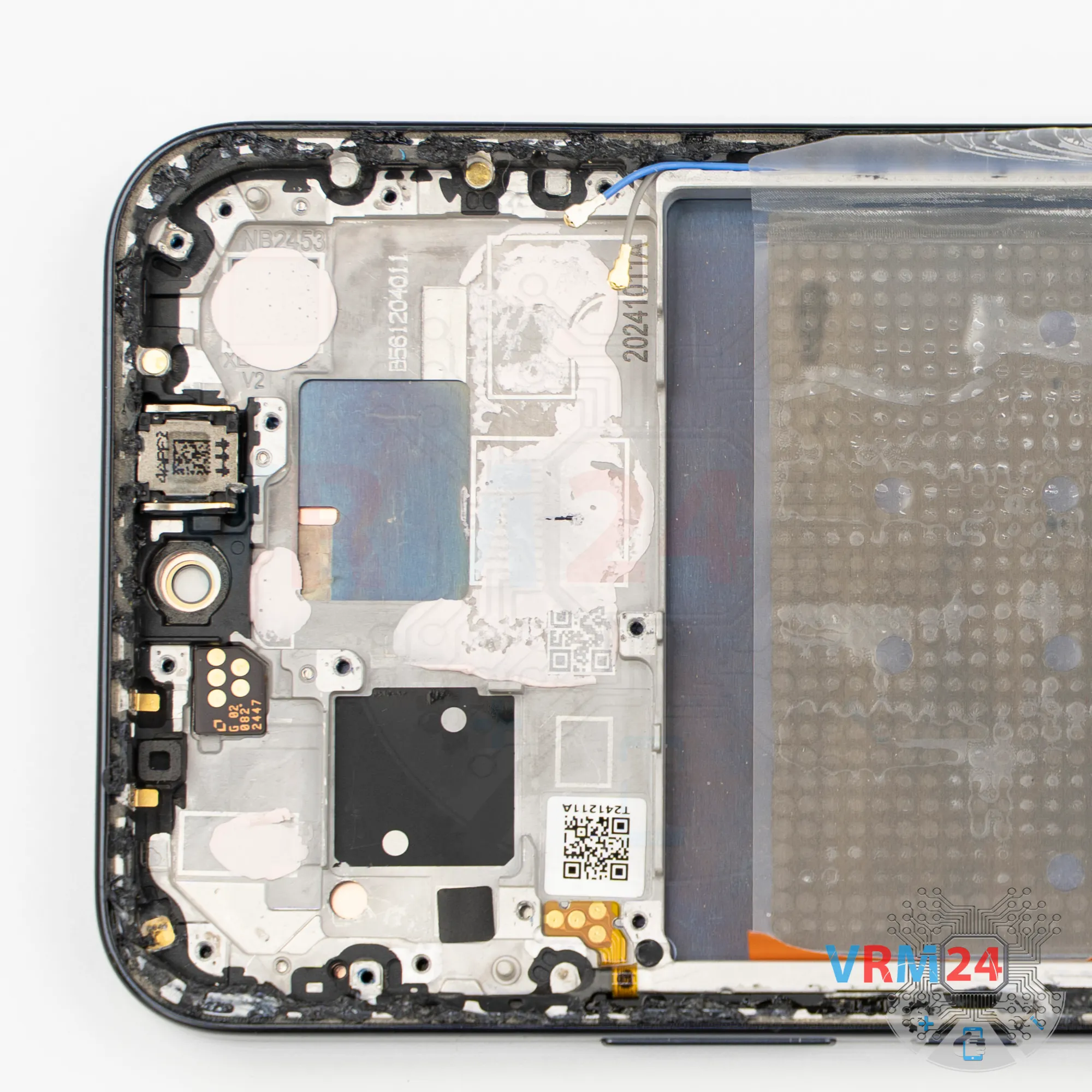

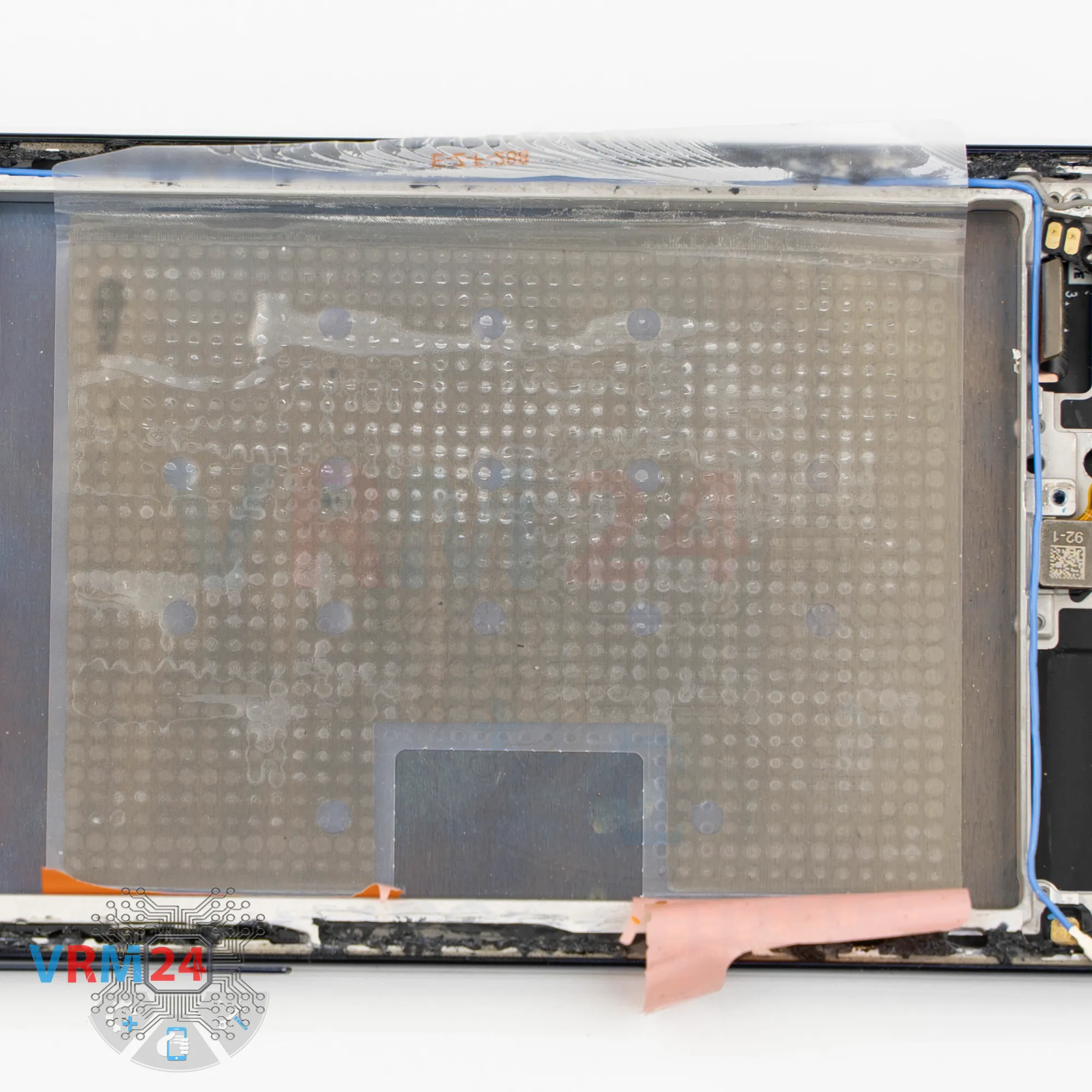

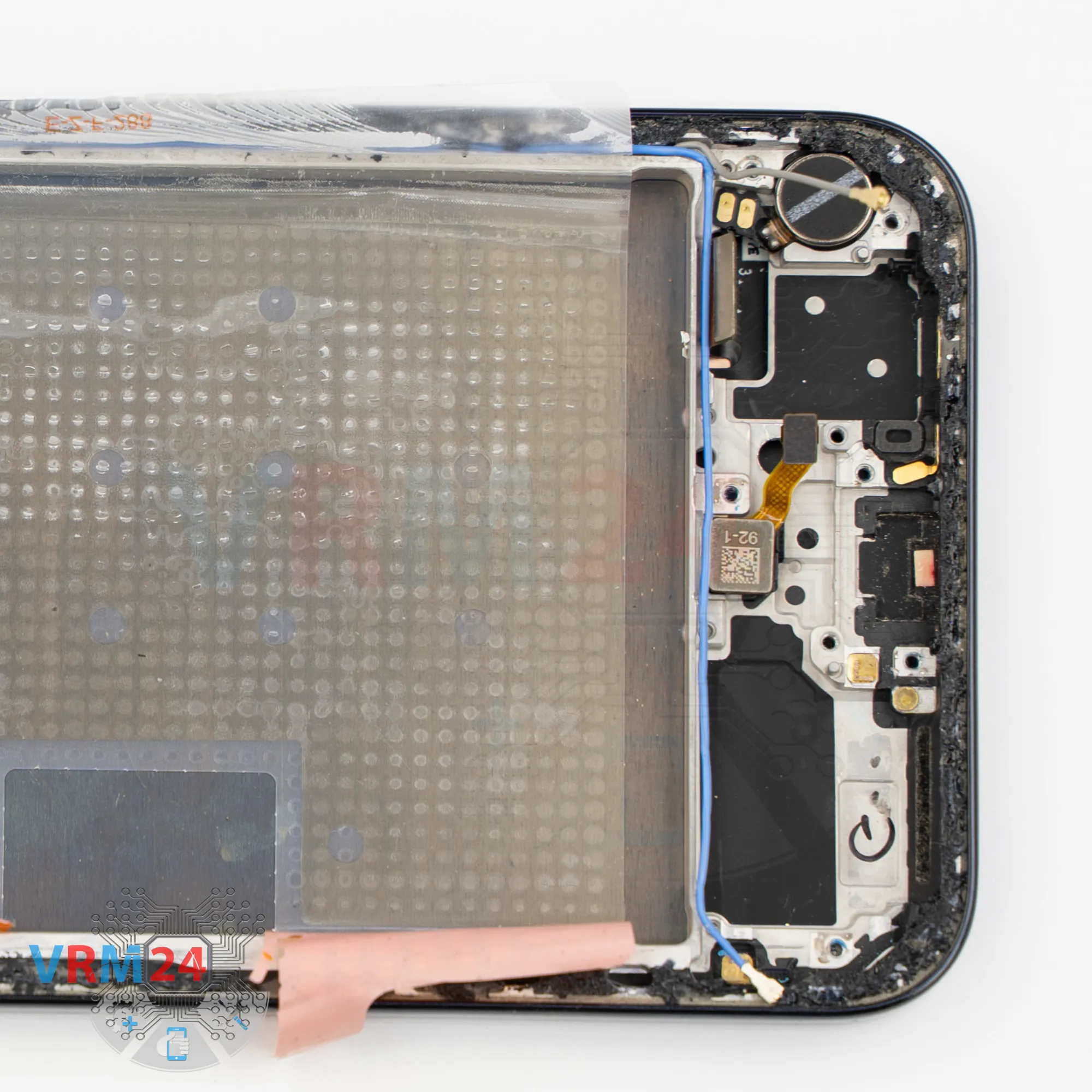

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el motor de vibración, el sensor de huellas dactilares y los cables.
