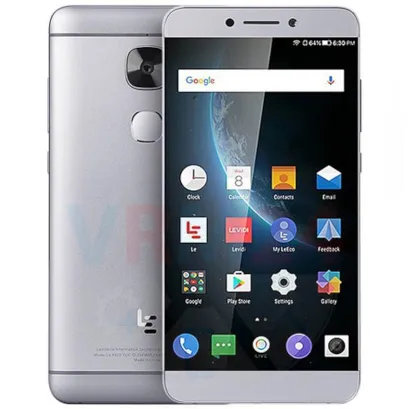

Desmontaje/Reparar del dispositivo móvil LeEco Le Max 2 (LeEco Le Max 2 X820) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

Con la herramienta Llave (también conocida como Aguja) o un clip, abra la bandeja de las tarjetas SIM y de memoria (Micro SD) y sáquela.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio especial en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

⚠️️ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC. No utilice una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior. El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

⚠️️ Es importante no dejar una película entre la pantalla táctil / vidrio y el módulo de visualización, lo que dañará el módulo.

⚠️️ Mire de antemano la imagen de los lugares donde la pantalla táctil y los cables de la pantalla pasan por debajo del módulo de pantalla para evitar daños accidentales.

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 tornillos y retire el soporte que sujeta los conectores.

⚠️️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.

Levante el conector y retire el módulo de visualización.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos pequeños.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos grandes.

Con un destornillador (Phillips 1,5 mm PH000), desatornille el tornillo largo.

Retire la tapa con antenas y altavoz auricular que protege la placa de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la portada, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠️ Es importante al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo LeEco Le Max 2 tiene una batería LTH21A con una capacidad de 3100 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Levante el conector y retire el sensor de proximidad.

Desconecte el conector del cable coaxial en la placa secundaria (también conocida como placa secundaria) y el cable entre placas en la placa principal y retire la placa secundaria con un cable entre placas.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

Levante los conectores del cable de los botones de volumen de encendido, el cable del sensor de huellas dactilares y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos en la placa base.

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).
