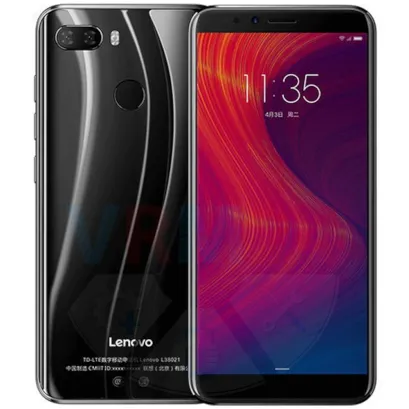

Desmontaje/Reparar del dispositivo móvil Lenovo K5 play (Lenovo K5 play L38011) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

⚠️ Preste atención al sensor de huellas dactilares pegado a la cubierta trasera desde el interior.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.

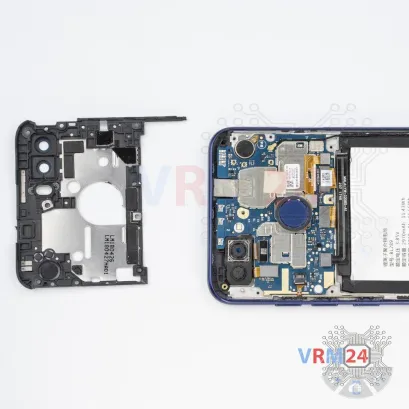

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Lenovo K5 play L38011 tiene una batería BL289 con una capacidad de 3030 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Retire el conjunto de altavoz con antenas.

Desconecte el conector del cable coaxial, los cables a la placa base, en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, conector para auriculares, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

Levante el conector y retire el sensor de huellas dactilares.

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

Levante los conectores y retire el conjunto de dos cámaras traseras.

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Levante el conector y retire la cámara frontal (selfie).
