Lenovo P70
Lenovo P70
Dificultad de desmontaje:
Mediano
Duración:
8 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo P70 (Lenovo P70 P70-A \ P70-T \ P700i) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo P70, Paso 1/1 Cómo desmontar Lenovo P70, Paso 1/2

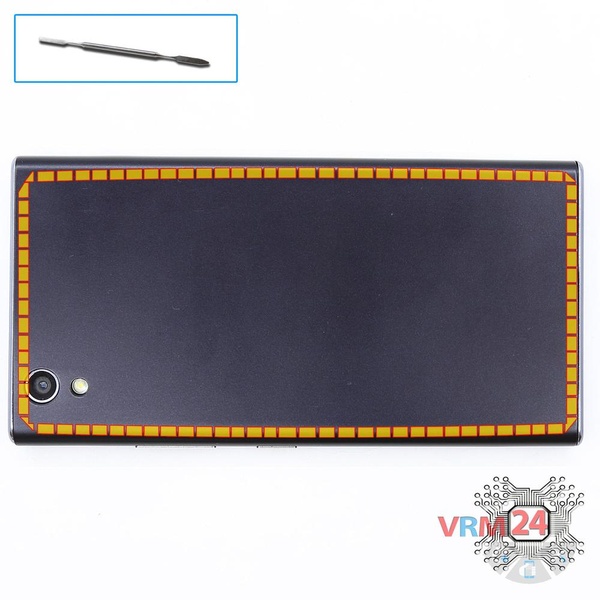

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Lenovo P70, Paso 2/1 Cómo desmontar Lenovo P70, Paso 2/2

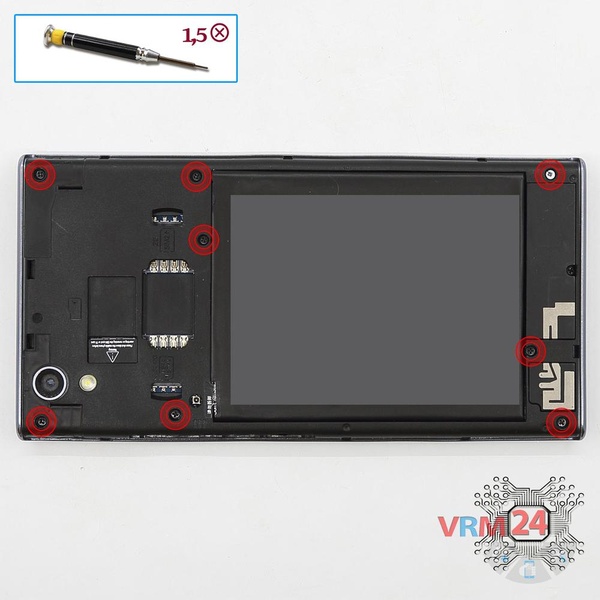

Paso 2.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Lenovo P70, Paso 3/1 Cómo desmontar Lenovo P70, Paso 3/2

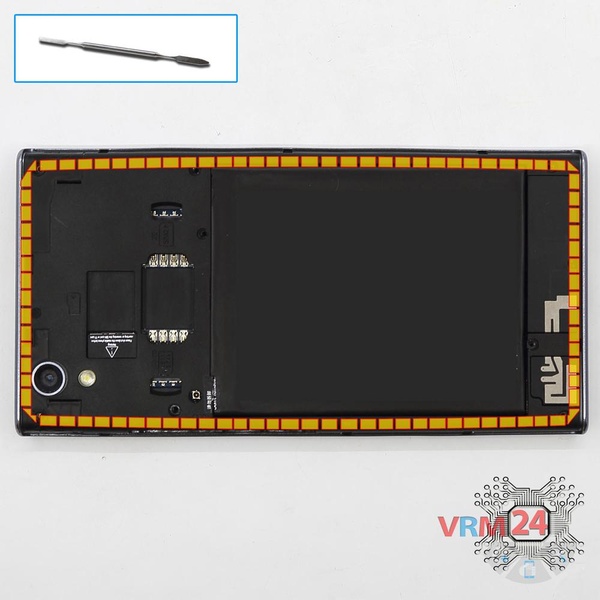

Paso 3.

Haga palanca y retire el marco del medio.

Cómo desmontar Lenovo P70, Paso 4/1 Cómo desmontar Lenovo P70, Paso 4/2 Cómo desmontar Lenovo P70, Paso 4/3 Cómo desmontar Lenovo P70, Paso 4/4

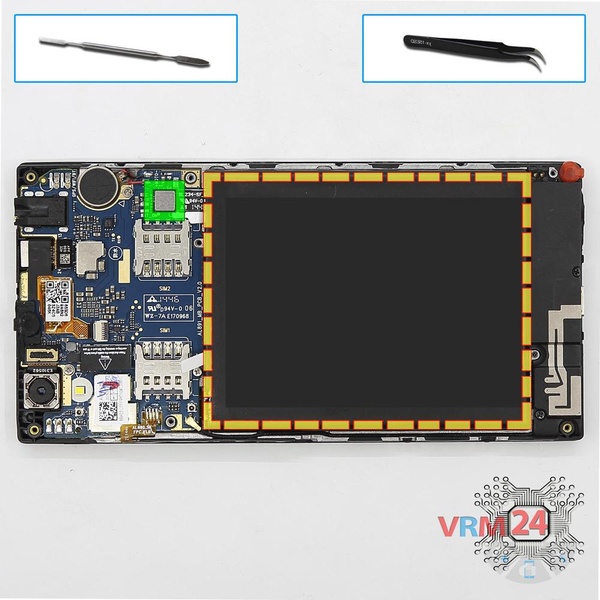

Paso 4.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo P70, Paso 5/1 Cómo desmontar Lenovo P70, Paso 5/2

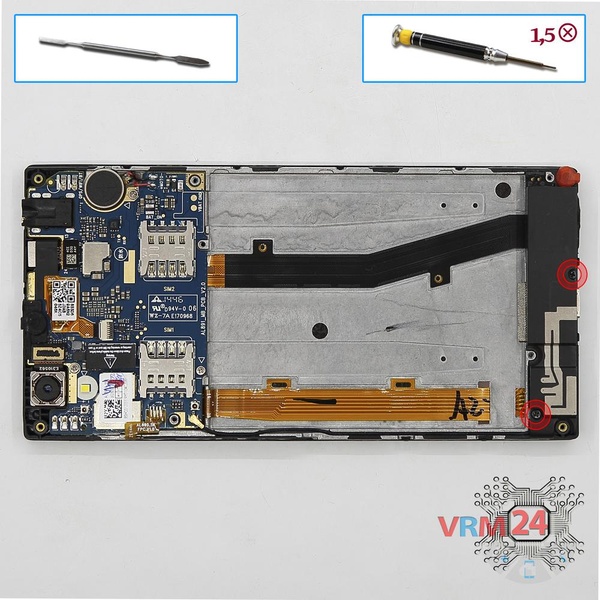

Paso 5.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 2 & nbsp; pernos en el conjunto & nbsp; del zumbador (altavoz) y retírelo con la tapa del micrófono.

Cómo desmontar Lenovo P70, Paso 6/1 Cómo desmontar Lenovo P70, Paso 6/2

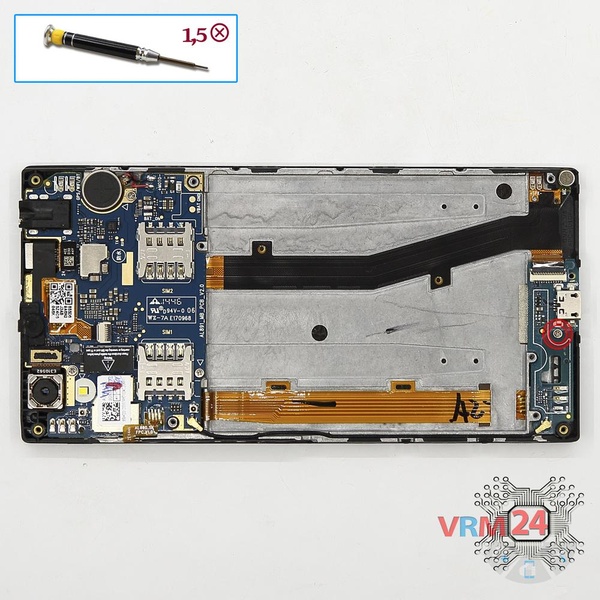

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno en la PCB inferior.

Cómo desmontar Lenovo P70, Paso 7/1 Cómo desmontar Lenovo P70, Paso 7/2 Cómo desmontar Lenovo P70, Paso 7/3

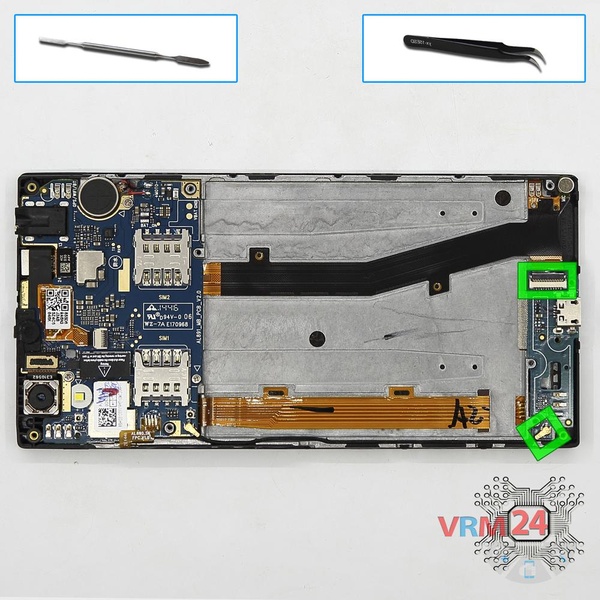

Paso 7.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Lenovo P70, Paso 8/1 Cómo desmontar Lenovo P70, Paso 8/2

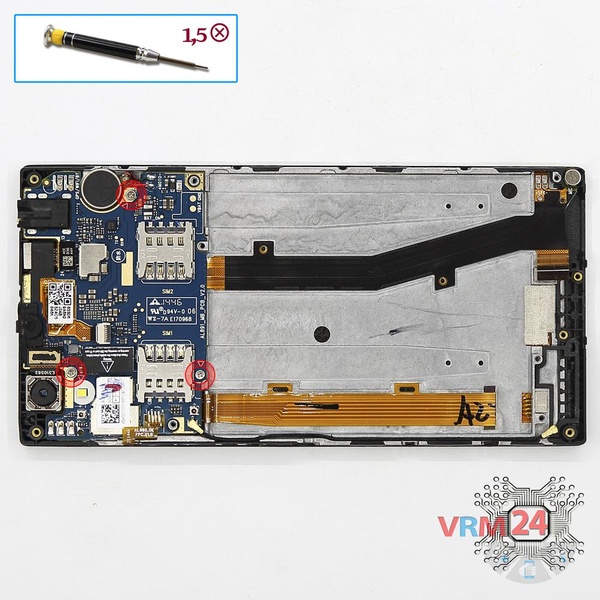

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Lenovo P70, Paso 9/1 Cómo desmontar Lenovo P70, Paso 9/2 Cómo desmontar Lenovo P70, Paso 9/3

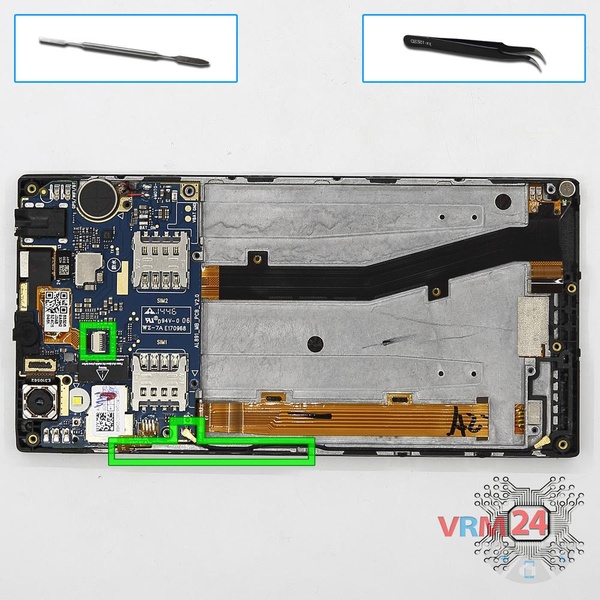

Paso 9.

Desconecte los conectores de la placa de circuito impreso y haga palanca en el & nbsp; power & amp; botones de volumen cable flexible.

Cómo desmontar Lenovo P70, Paso 10/1 Cómo desmontar Lenovo P70, Paso 10/2 Cómo desmontar Lenovo P70, Paso 10/3

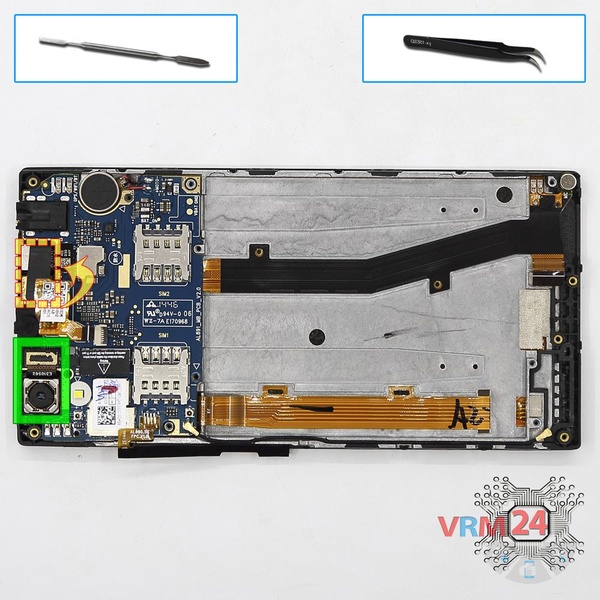

Paso 10.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

⚠️ ¡Advertencia!

La cámara frontal se ubica debajo del cable plano de la pantalla táctil. Levántelo & nbsp; con cuidado.

& nbsp;

Cómo desmontar Lenovo P70, Paso 11/1 Cómo desmontar Lenovo P70, Paso 11/2

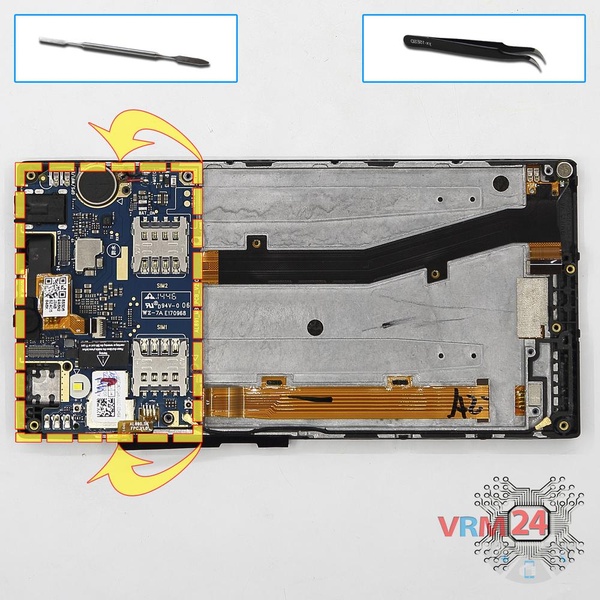

Paso 11.

Dé la vuelta a la PCB.

Cómo desmontar Lenovo P70, Paso 12/1 Cómo desmontar Lenovo P70, Paso 12/2 Cómo desmontar Lenovo P70, Paso 12/3

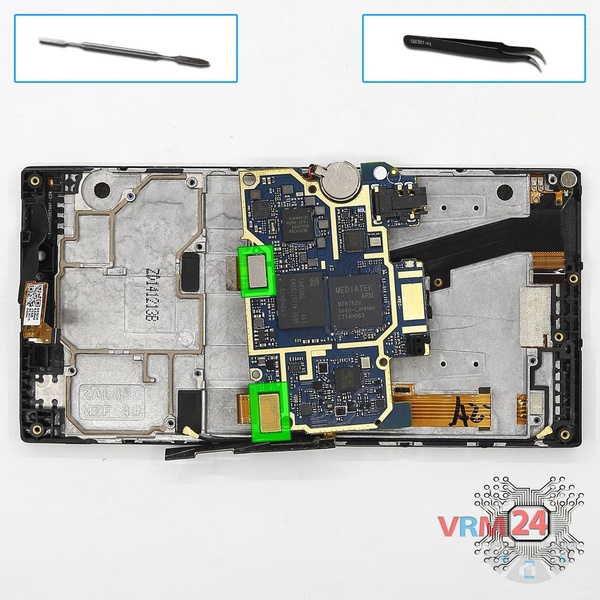

Paso 12.

Desconecte los conectores de la PCB y extráigala.

Cómo desmontar Lenovo P70, Paso 13/1 Cómo desmontar Lenovo P70, Paso 13/2 Cómo desmontar Lenovo P70, Paso 13/3

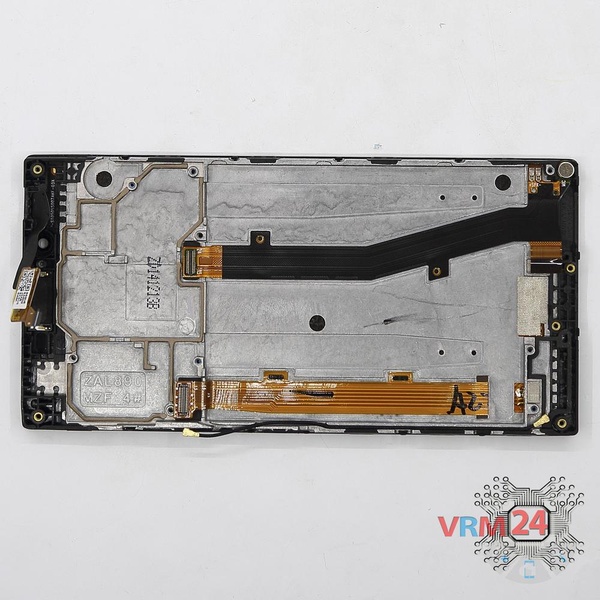

Paso 13.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo P70 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo P70
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo P70 — Lenovo P70 P70-A \ P70-T \ P700i lanzado para los mercados en diferentes países.
