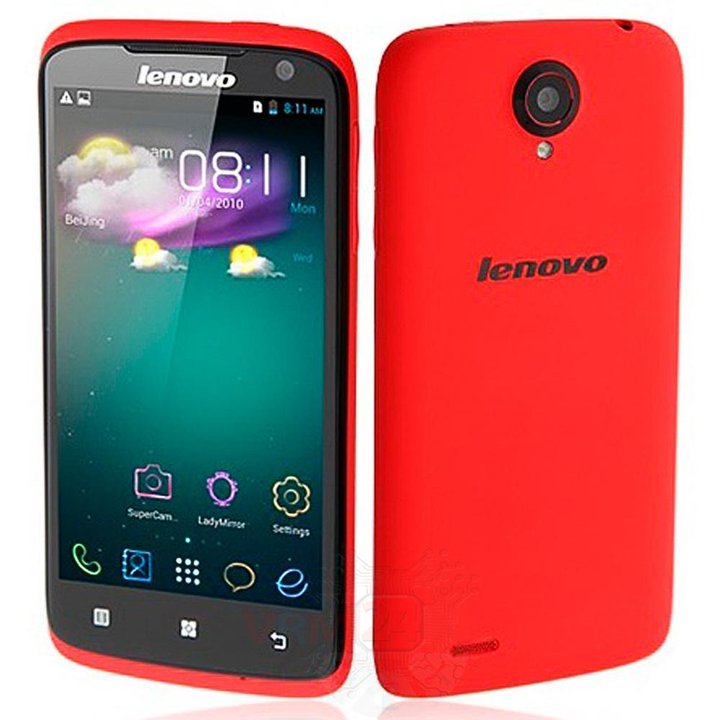

Lenovo S820
Lenovo S820
Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo S820 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo S820, Paso 1/1 Cómo desmontar Lenovo S820, Paso 1/2

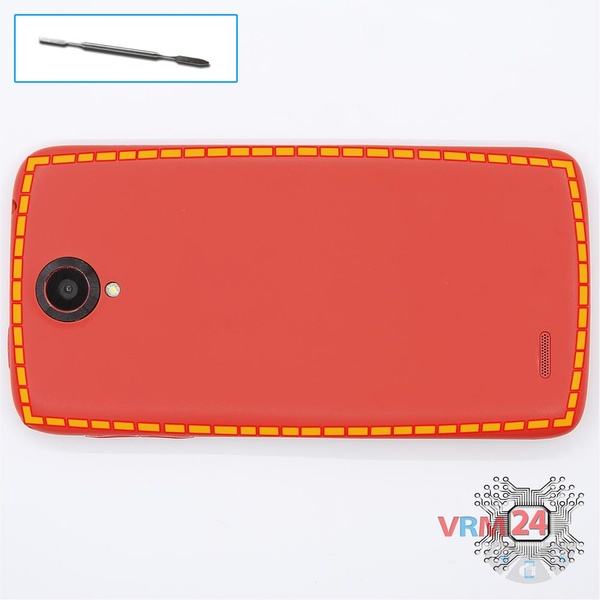

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Lenovo S820, Paso 2/1 Cómo desmontar Lenovo S820, Paso 2/2

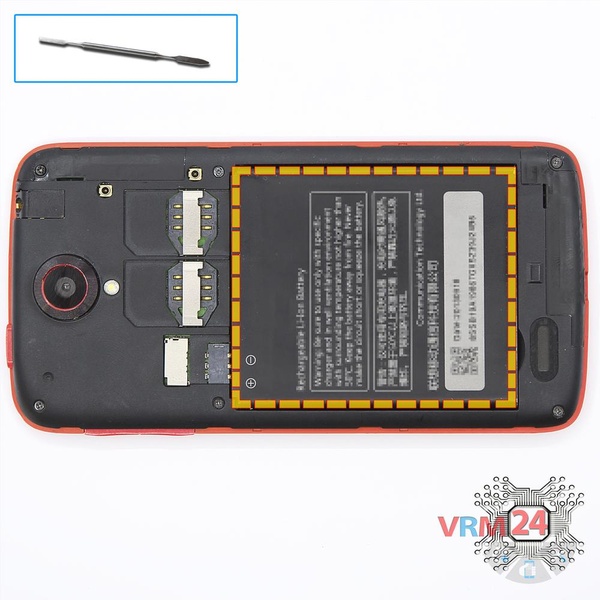

Paso 2.

Levante y retire la batería.

Cómo desmontar Lenovo S820, Paso 3/1 Cómo desmontar Lenovo S820, Paso 3/2

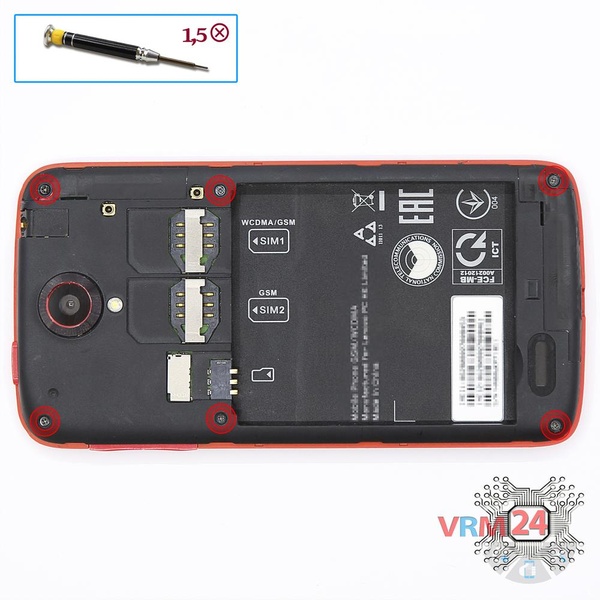

Paso 3.

Con un destornillador (Phillips 1.5 mm PH000), desatornille 6 pernos en el marco del teléfono.

Cómo desmontar Lenovo S820, Paso 4/1 Cómo desmontar Lenovo S820, Paso 4/2

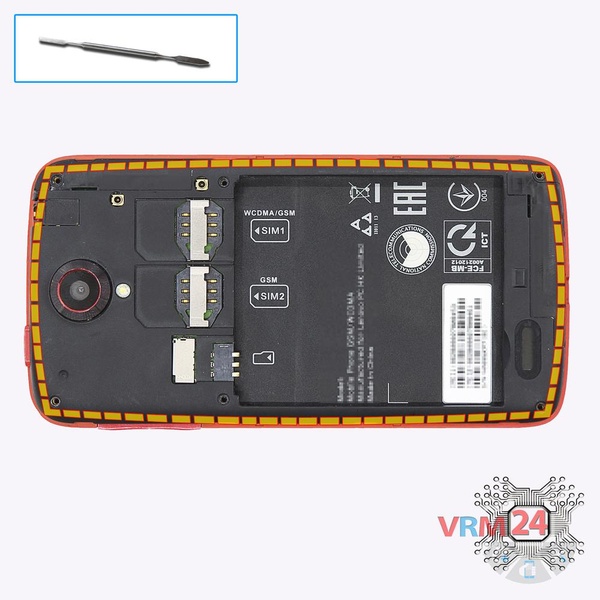

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Lenovo S820, Paso 5/1 Cómo desmontar Lenovo S820, Paso 5/2

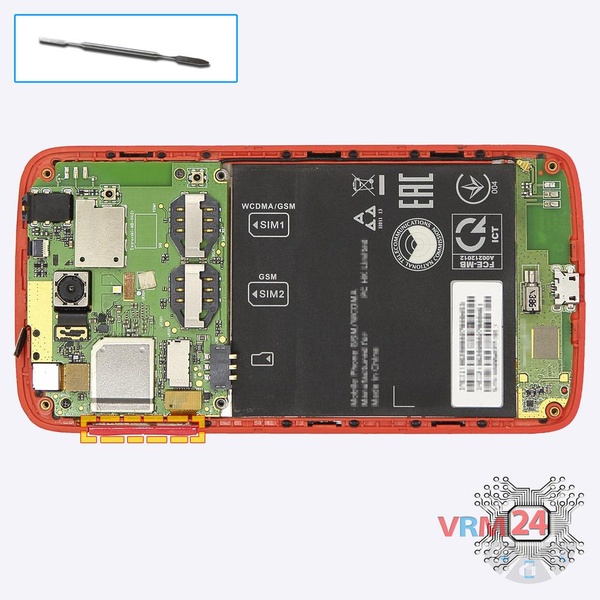

Paso 5.

Retire las teclas de los botones de volumen.

Cómo desmontar Lenovo S820, Paso 6/1 Cómo desmontar Lenovo S820, Paso 6/2

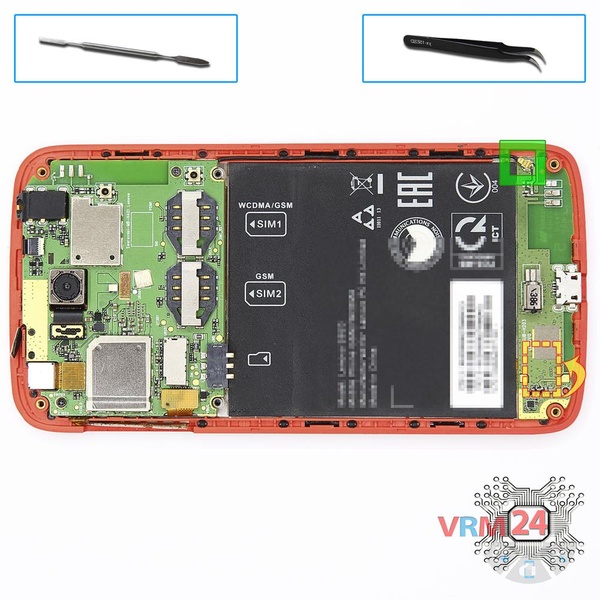

Paso 6.

Desconecte el conector del cable coaxial en la PCB inferior, levante la placa, desconecte el conector desde el interior y retire la placa.

Cómo desmontar Lenovo S820, Paso 7/1 Cómo desmontar Lenovo S820, Paso 7/2

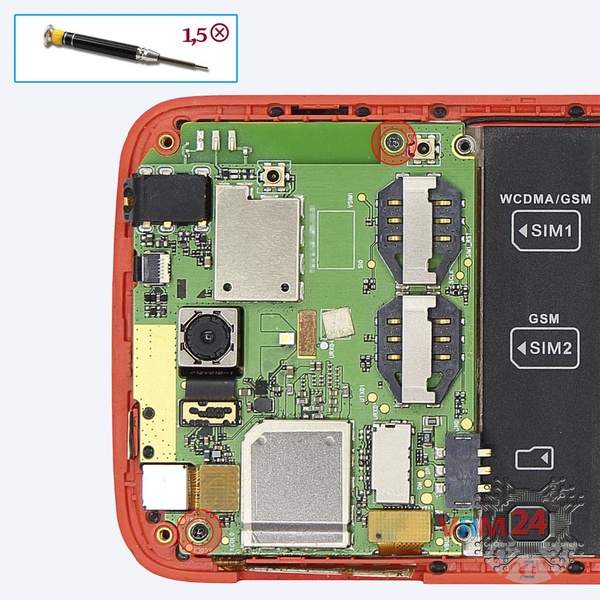

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Lenovo S820, Paso 8/1 Cómo desmontar Lenovo S820, Paso 8/2

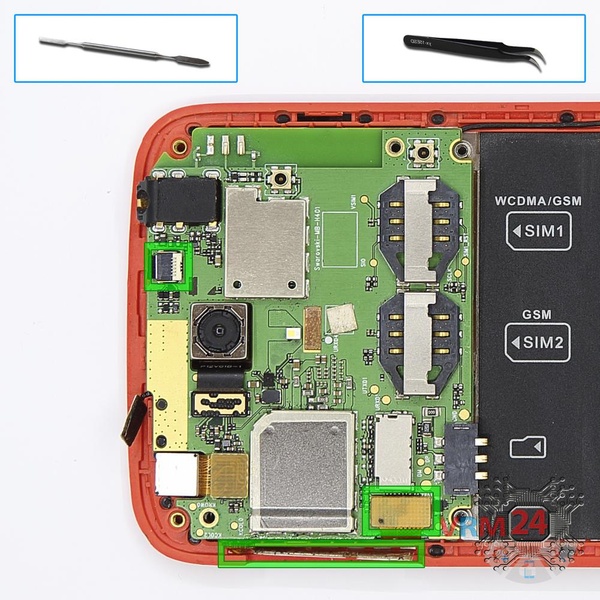

Paso 8.

Desconecte los conectores de la PCB.

Cómo desmontar Lenovo S820, Paso 9/1 Cómo desmontar Lenovo S820, Paso 9/2 Cómo desmontar Lenovo S820, Paso 9/3

Paso 9.

Voltee la placa, desconecte los conectores del interior y retírela.

Cómo desmontar Lenovo S820, Paso 10/1 Cómo desmontar Lenovo S820, Paso 10/2 Cómo desmontar Lenovo S820, Paso 10/3

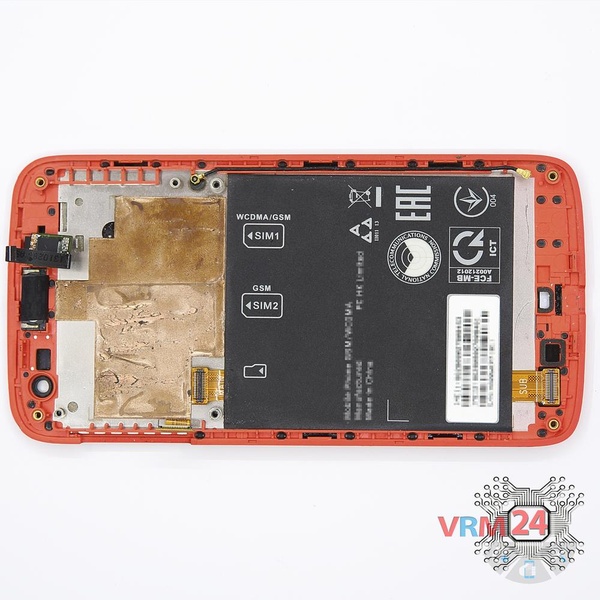

Paso 10.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo S820 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo S820
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo S820 lanzado para los mercados en diferentes países.
