Lenovo Tab 2 A10-70L

Dificultad de desmontaje:
Mediano

Duración:
14 min

Herramientas recomendadas

Soldador

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo Tab 2 A10-70L con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 1/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 2/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 2/2

Paso 2.

Con un destornillador (Phillips de 1,5 mm cruz ), desatornille los 2 pernos y retire el soporte del conector de la batería.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 3/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 3/2

Paso 3.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 4/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 4/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 4/3

Paso 4.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 5/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 5/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 5/3

Paso 5.

Desconecte los conectores y retire el cable entre placas.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 6/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 6/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 6/3

Paso 6.

Desconecte el conector de la pantalla táctil.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 7/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 7/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 7/3

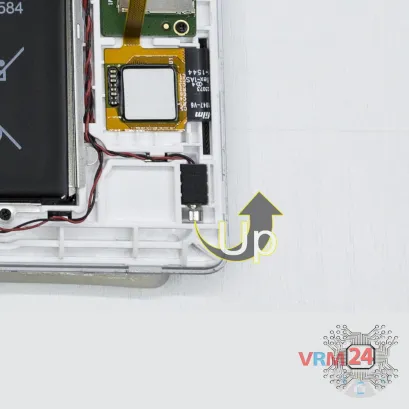

Paso 7.

Desoldar los contactos y eliminar la vibración.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 8/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 8/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 8/3

Paso 8.

Desoldar los contactos y quitar el micrófono.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 9/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 9/2

Paso 9.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille los 3 tornillos en la parte con el altavoz.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 10/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 10/2

Paso 10.

Desoldar los contactos y quitar la parte con el altavoz.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 11/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 11/2

Paso 11.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille los 3 tornillos en la parte con los altavoces.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 12/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 12/2

Paso 12.

Desoldar los contactos y quitar la parte con los altavoces. Esta parte también está soldada desde el interior.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 13/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 13/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 13/3

Paso 13.

Desconecte los contactos y retire el cable coaxial y una placa pequeña.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 14/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 14/2

Paso 14.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 6 & nbsp; pernos en la PCB.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 15/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 15/2

Paso 15.

Retire la PCB.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 16/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 16/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 16/3

Paso 16.

Partes en el marco del módulo de visualización.

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 17/1

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 17/2

Cómo desmontar Lenovo Tab 2 A10-70L, Paso 17/3

Paso 17.

Desoldar el segundo par de contactos y quitar las partes con los altavoces.

Instrucciones detalladas de desmontaje de Lenovo Tab 2 A10-70L en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo Tab 2 A10-70L

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Tab 2 A10-70L lanzado para los mercados en diferentes países.
