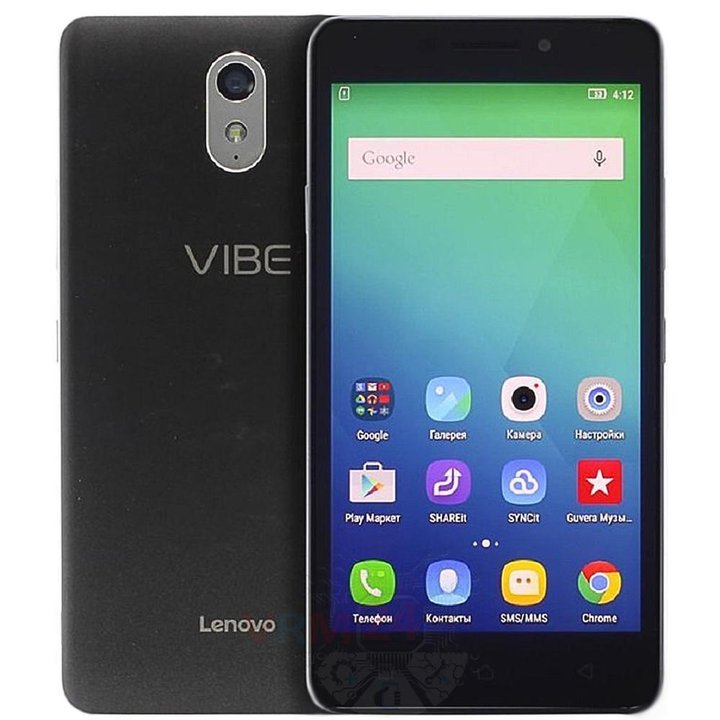

Lenovo Vibe P1m
Lenovo Vibe P1m
Dificultad de desmontaje:
Fácil
Duración:
8 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo Vibe P1m (Lenovo Vibe P1m \ P1ma40) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo Vibe P1m, Paso 1/1 Cómo desmontar Lenovo Vibe P1m, Paso 1/2

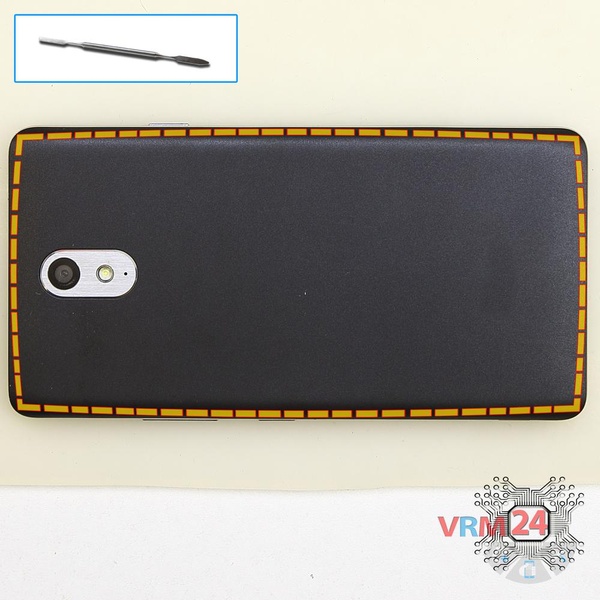

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Lenovo Vibe P1m, Paso 2/1 Cómo desmontar Lenovo Vibe P1m, Paso 2/2

Paso 2.

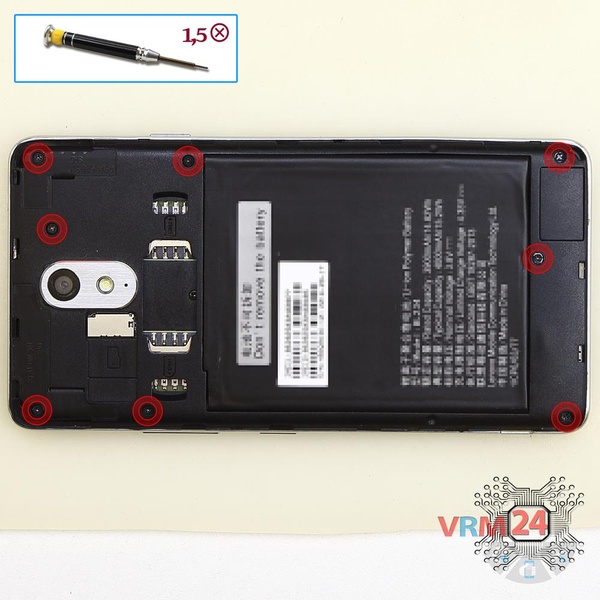

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Lenovo Vibe P1m, Paso 3/1 Cómo desmontar Lenovo Vibe P1m, Paso 3/2

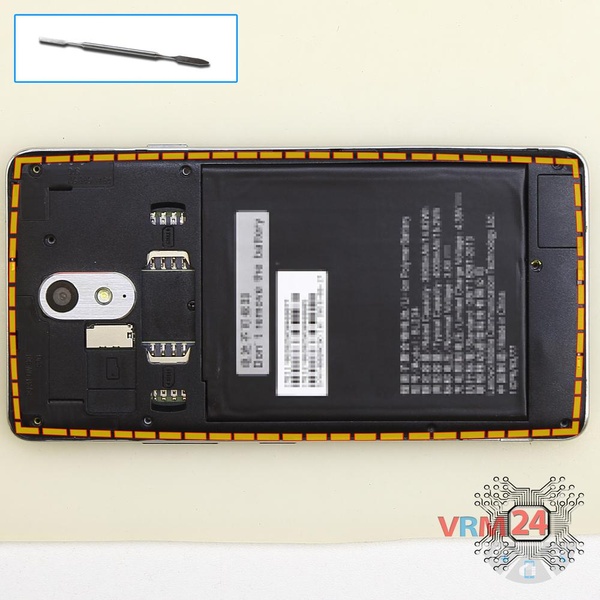

Paso 3.

Haga palanca y retire el marco del medio.

Cómo desmontar Lenovo Vibe P1m, Paso 4/1 Cómo desmontar Lenovo Vibe P1m, Paso 4/2

Paso 4.

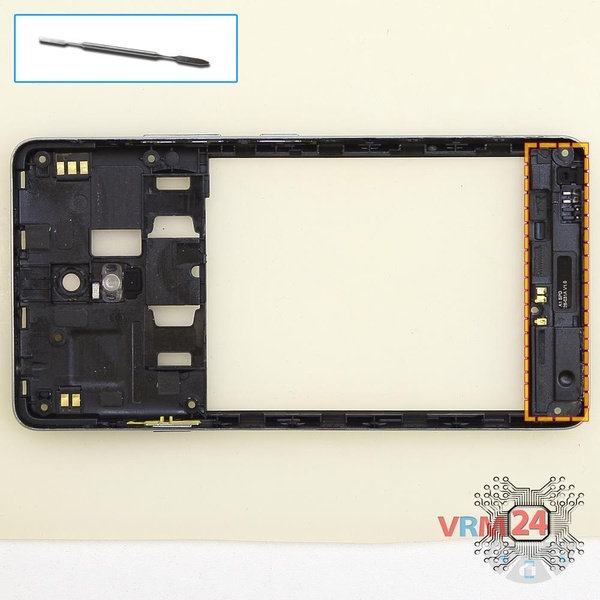

Haga palanca y retire el conjunto del zumbador (altavoz) con antenas.

Cómo desmontar Lenovo Vibe P1m, Paso 5/1 Cómo desmontar Lenovo Vibe P1m, Paso 5/2 Cómo desmontar Lenovo Vibe P1m, Paso 5/3 Cómo desmontar Lenovo Vibe P1m, Paso 5/4

Paso 5.

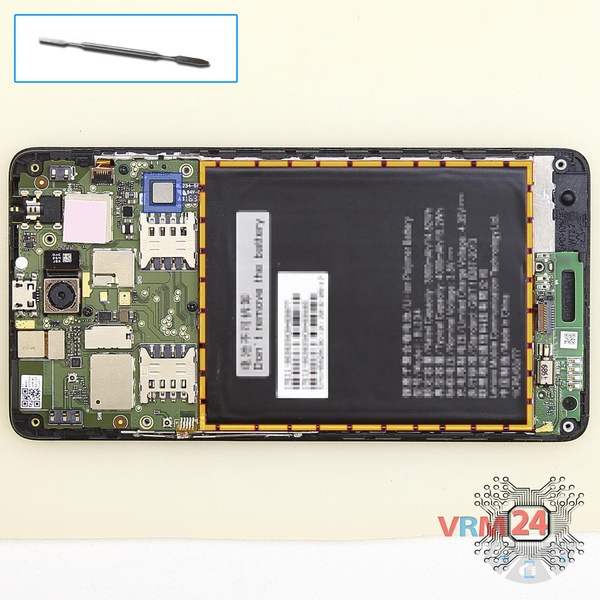

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo Vibe P1m, Paso 6/1 Cómo desmontar Lenovo Vibe P1m, Paso 6/2 Cómo desmontar Lenovo Vibe P1m, Paso 6/3 Cómo desmontar Lenovo Vibe P1m, Paso 6/4

Paso 6.

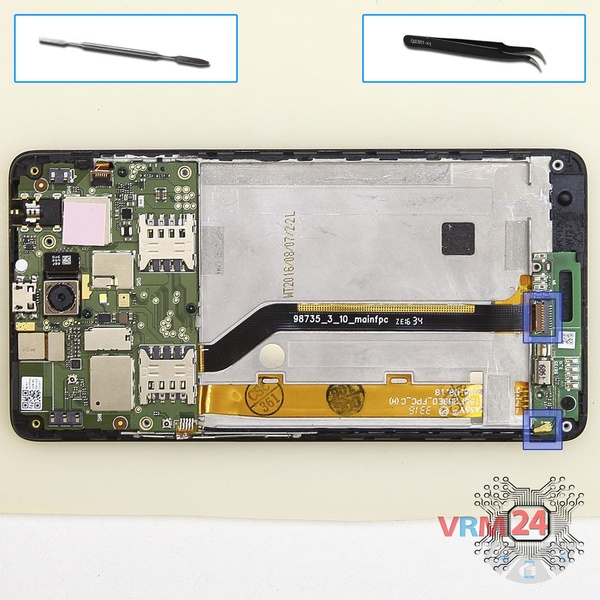

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Lenovo Vibe P1m, Paso 7/1 Cómo desmontar Lenovo Vibe P1m, Paso 7/2

Paso 7.

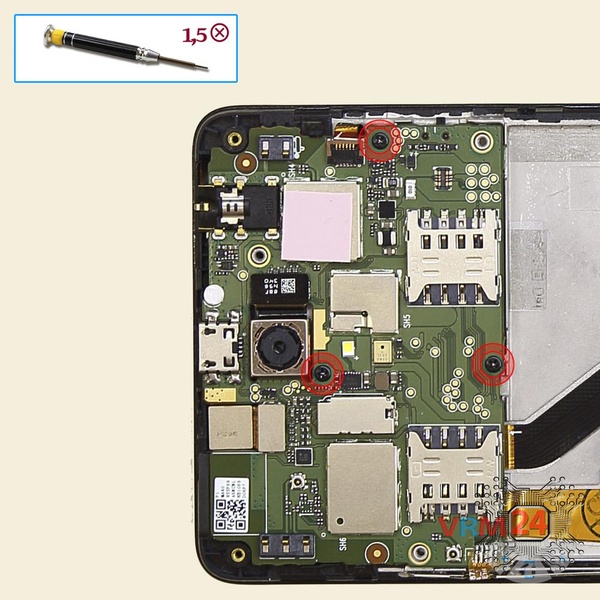

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Lenovo Vibe P1m, Paso 8/1 Cómo desmontar Lenovo Vibe P1m, Paso 8/2

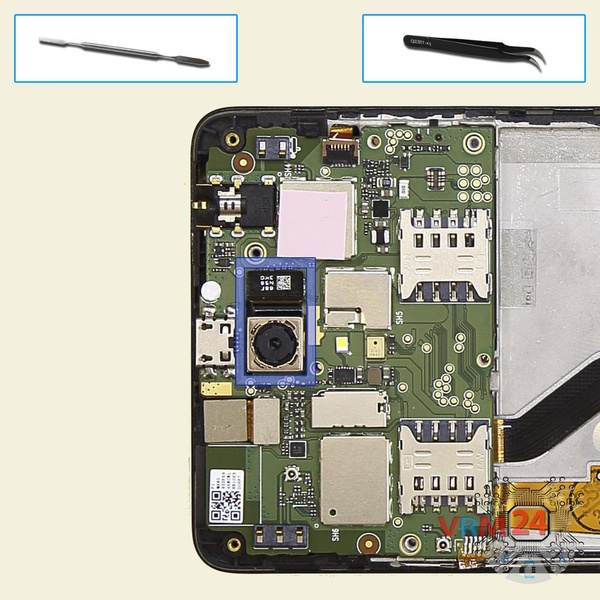

Paso 8.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Lenovo Vibe P1m, Paso 9/1 Cómo desmontar Lenovo Vibe P1m, Paso 9/2 Cómo desmontar Lenovo Vibe P1m, Paso 9/3 Cómo desmontar Lenovo Vibe P1m, Paso 9/4 Cómo desmontar Lenovo Vibe P1m, Paso 9/5

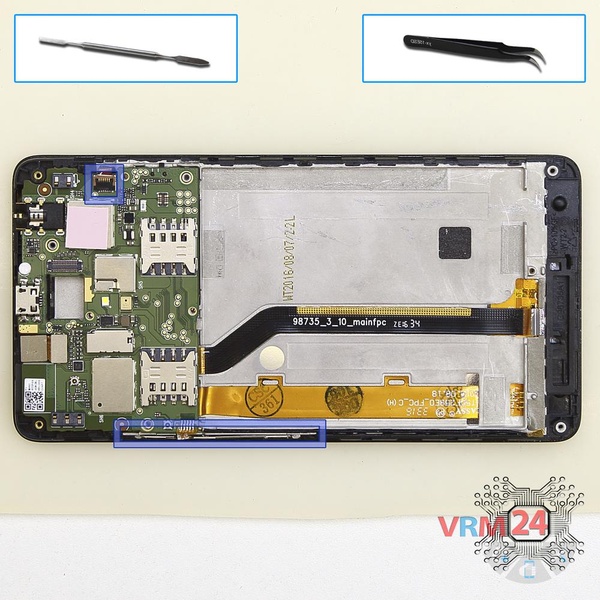

Paso 9.

Desconecte el conector y active la alimentación & amp; botones de volumen cable flexible.

Cómo desmontar Lenovo Vibe P1m, Paso 10/1 Cómo desmontar Lenovo Vibe P1m, Paso 10/2 Cómo desmontar Lenovo Vibe P1m, Paso 10/3

Paso 10.

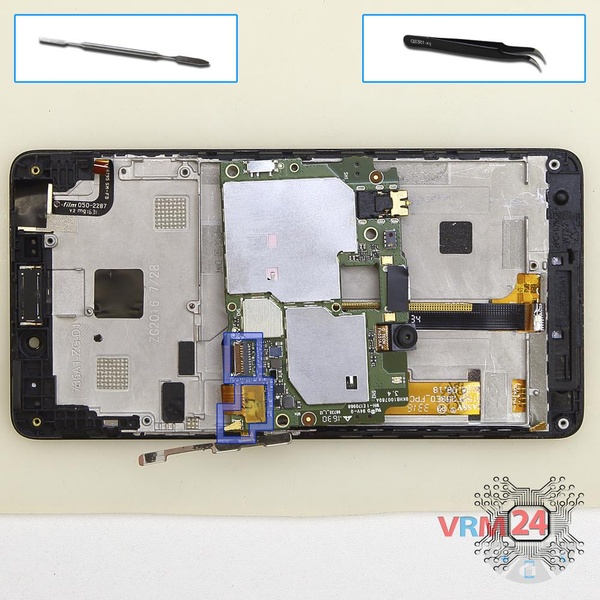

Voltee la placa, desconecte los conectores del interior y retírela.

Cómo desmontar Lenovo Vibe P1m, Paso 11/1 Cómo desmontar Lenovo Vibe P1m, Paso 11/2 Cómo desmontar Lenovo Vibe P1m, Paso 11/3

Paso 11.

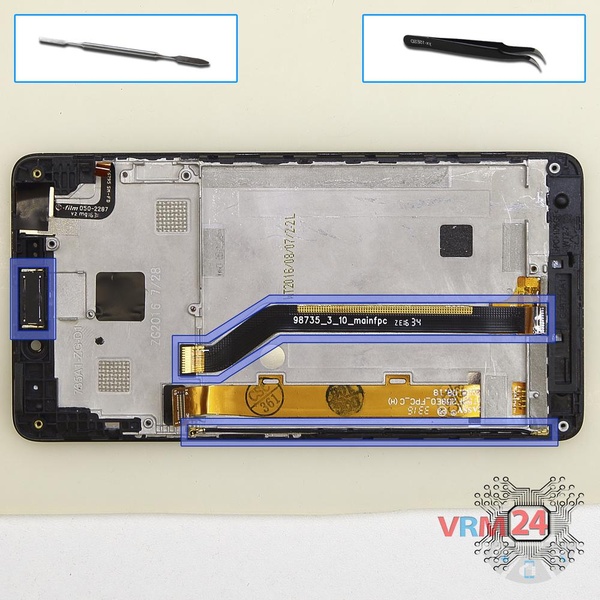

Retire el cable entre placas & amp; cable coaxial & amp; auricular (altavoz).

Cómo desmontar Lenovo Vibe P1m, Paso 12/1 Cómo desmontar Lenovo Vibe P1m, Paso 12/2 Cómo desmontar Lenovo Vibe P1m, Paso 12/3

Paso 12.

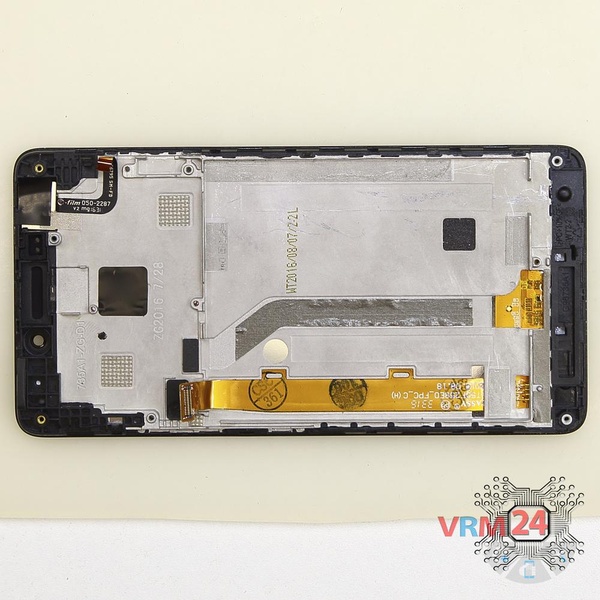

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo Vibe P1m en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo Vibe P1m
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Vibe P1m — Lenovo Vibe P1m \ P1ma40 lanzado para los mercados en diferentes países.
