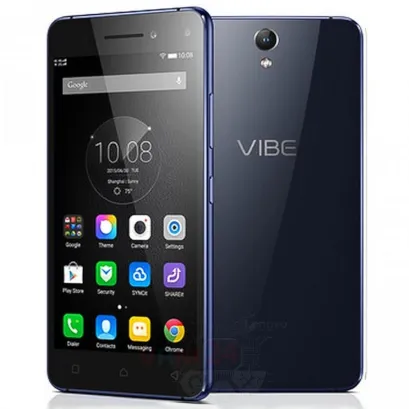

Lenovo Vibe S1

Dificultad de desmontaje:
Mediano

Duración:
15 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo Vibe S1 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Paso 2.

Abra la tapa trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Paso 3.

Retire la capa protectora.

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos de la cubierta protectora.

Paso 5.

Retire la cubierta protectora.

Paso 6.

Desconecte el conector de la PCB y retire la batería.

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; tornillos en las partes inferiores.

Paso 8.

Haga palanca y retire el conjunto del zumbador (altavoz).

Paso 9.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Lenovo Vibe S1, Paso 10/1

Cómo desmontar Lenovo Vibe S1, Paso 10/2

Paso 10.

Retire la PCB.

Cómo desmontar Lenovo Vibe S1, Paso 11/1

Cómo desmontar Lenovo Vibe S1, Paso 11/2

Cómo desmontar Lenovo Vibe S1, Paso 11/3

Paso 11.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Lenovo Vibe S1, Paso 12/1

Cómo desmontar Lenovo Vibe S1, Paso 12/2

Paso 12.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB.

Cómo desmontar Lenovo Vibe S1, Paso 13/1

Cómo desmontar Lenovo Vibe S1, Paso 13/2

Cómo desmontar Lenovo Vibe S1, Paso 13/3

Cómo desmontar Lenovo Vibe S1, Paso 13/4

Paso 13.

Desconecte los conectores de la PCB.

Cómo desmontar Lenovo Vibe S1, Paso 14/1

Cómo desmontar Lenovo Vibe S1, Paso 14/2

Paso 14.

Voltee la placa, desconecte los conectores del interior y retírela.

Cómo desmontar Lenovo Vibe S1, Paso 15/1

Cómo desmontar Lenovo Vibe S1, Paso 15/2

Paso 15.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; pernos que sujetan las dos cámaras frontales (selfie).

Cómo desmontar Lenovo Vibe S1, Paso 16/1

Cómo desmontar Lenovo Vibe S1, Paso 16/2

Cómo desmontar Lenovo Vibe S1, Paso 16/3

Paso 16.

Hacer palanca & amp; quitar las cámaras frontales.

Cómo desmontar Lenovo Vibe S1, Paso 17/1

Cómo desmontar Lenovo Vibe S1, Paso 17/2

Cómo desmontar Lenovo Vibe S1, Paso 17/3

Paso 17.

Haga palanca en el & nbsp; power & amp; botones de volumen cable flexible.

Cómo desmontar Lenovo Vibe S1, Paso 18/1

Cómo desmontar Lenovo Vibe S1, Paso 18/2

Cómo desmontar Lenovo Vibe S1, Paso 18/3

Paso 18.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo Vibe S1 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo Vibe S1

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Vibe S1 lanzado para los mercados en diferentes países.
