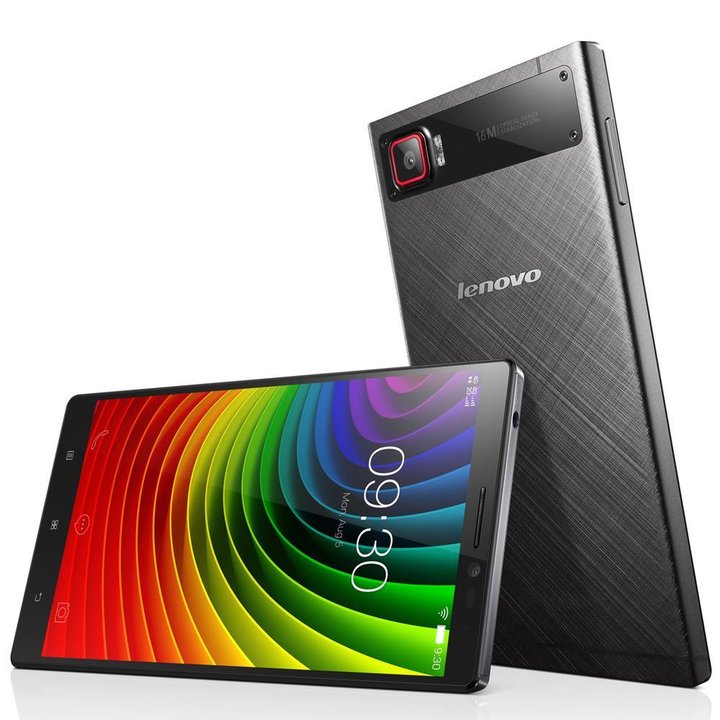

Lenovo Vibe Z2 Pro K920

Dificultad de desmontaje:
Mediano

Duración:
9 min

Herramientas recomendadas

Destornillador torx т4

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo Vibe Z2 Pro K920 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 1/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 1/2

Paso 1.

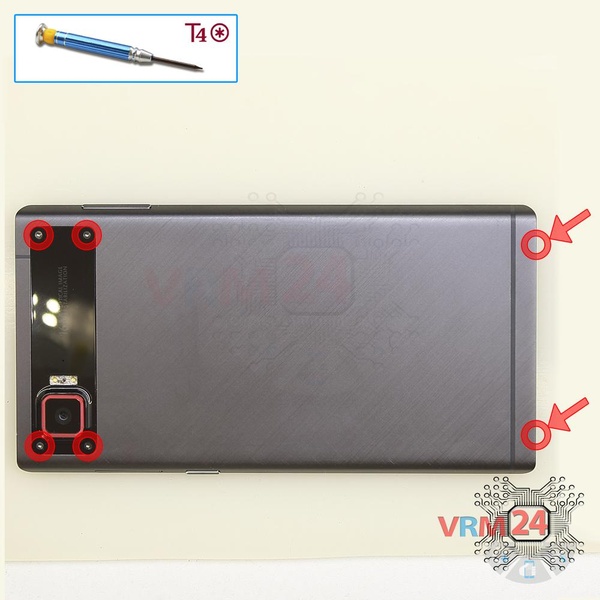

Con un destornillador (hexagonal T4), desatornille los 2 pernos del extremo y los 4 pernos de la parte posterior del teléfono.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 2/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 2/2

Paso 2.

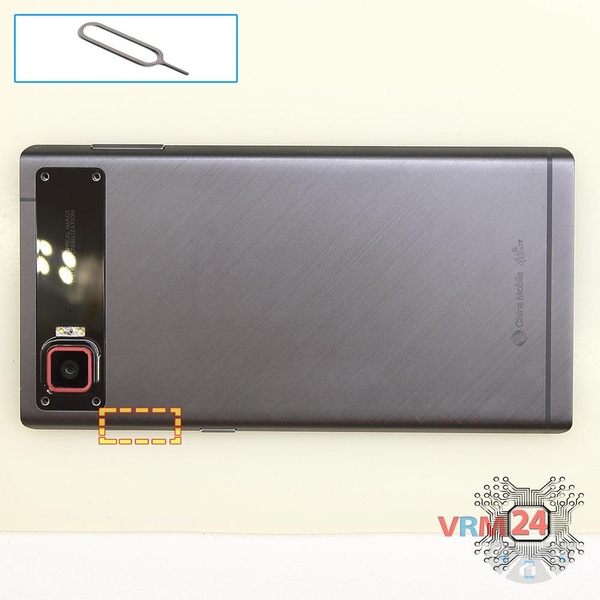

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 3/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 3/2

Paso 3.

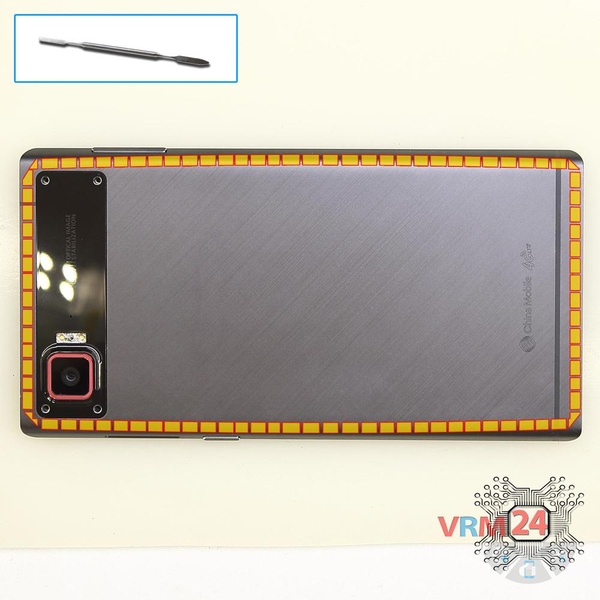

Abra la cubierta trasera.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 4/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 4/2

Paso 4.

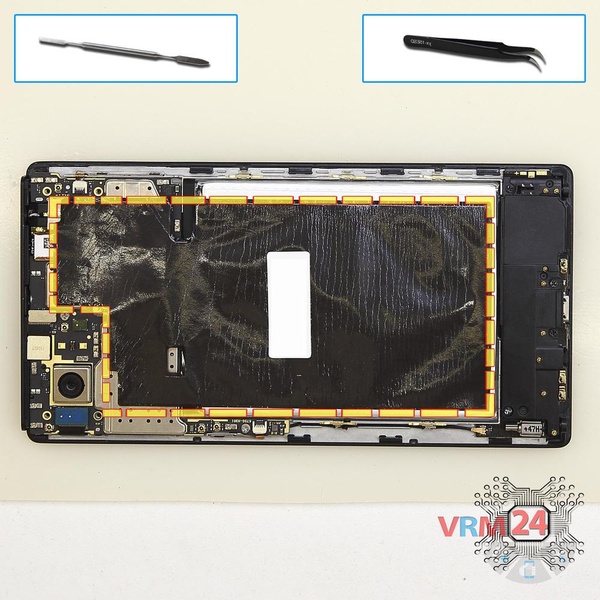

Despegue y retire la capa protectora.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 5/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 5/2

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 5/3

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 5/4

Paso 5.

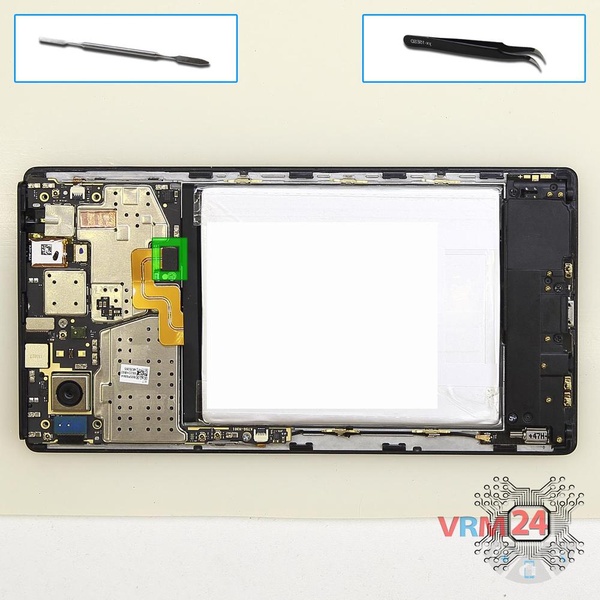

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 6/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 6/2

Paso 6.

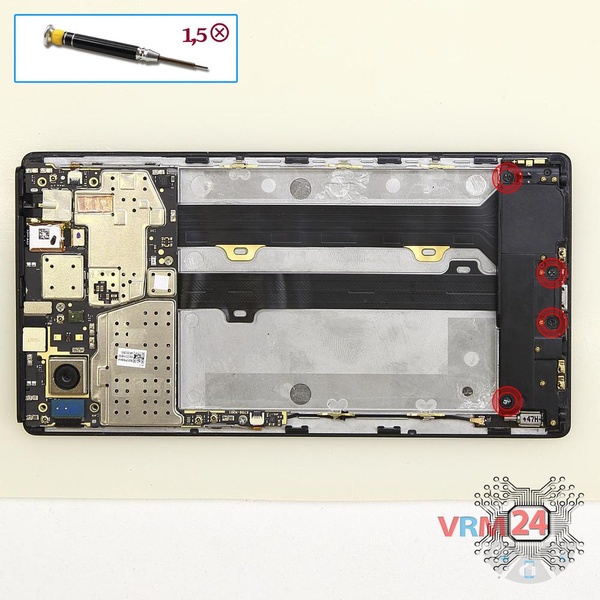

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; tornillos en la parte inferior.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 7/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 7/2

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 7/3

Paso 7.

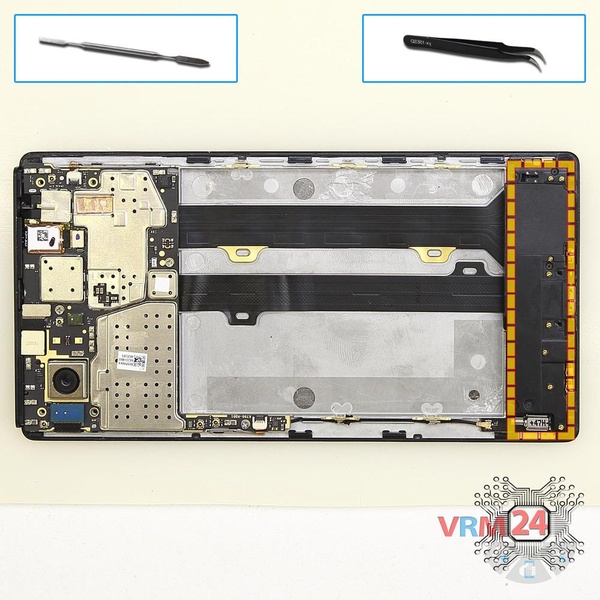

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/2

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/3

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/4

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/5

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/6

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/7

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 8/8

Paso 8.

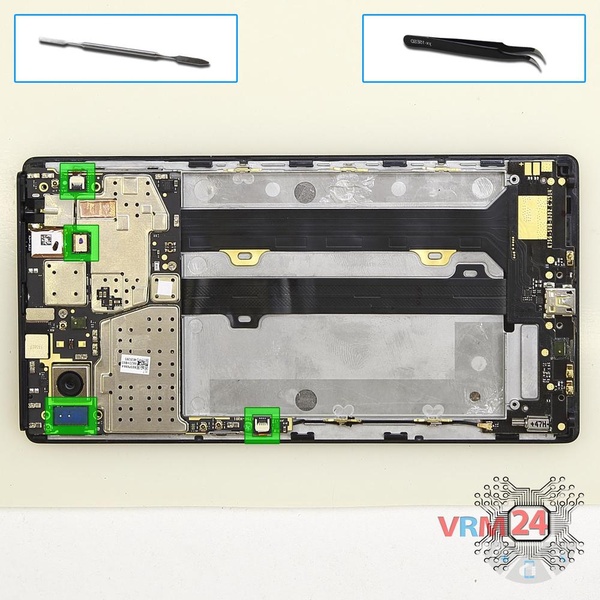

Desconecte los conectores de la PCB.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 9/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 9/2

Paso 9.

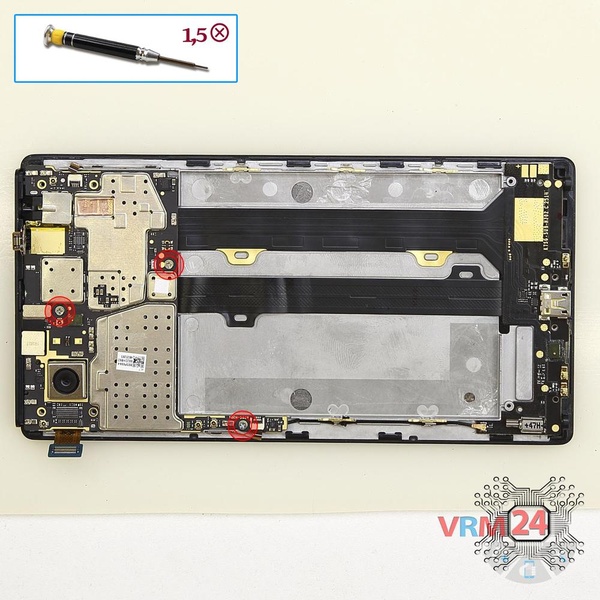

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 10/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 10/2

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 10/3

Paso 10.

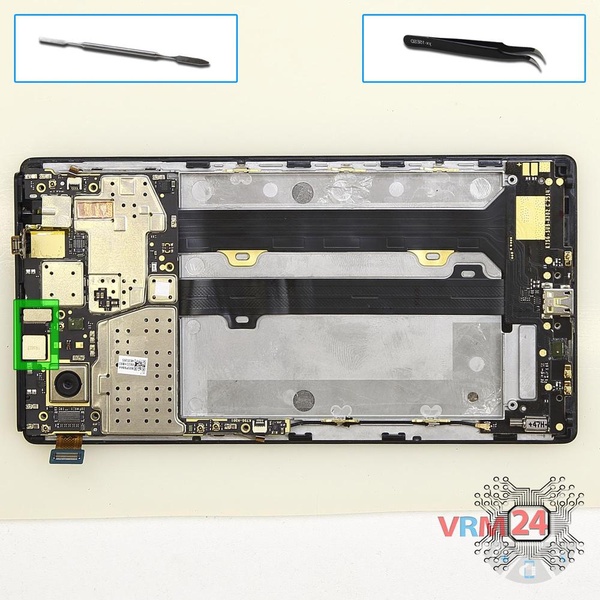

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 11/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 11/2

Paso 11.

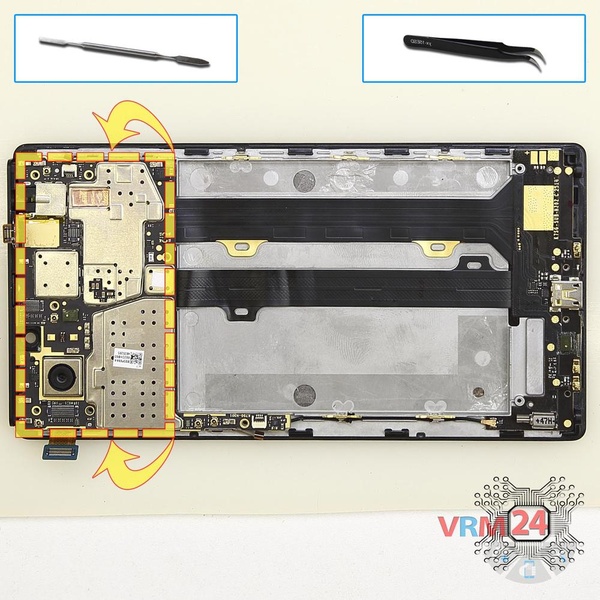

Dé la vuelta a la PCB.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 12/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 12/2

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 12/3

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 12/4

Paso 12.

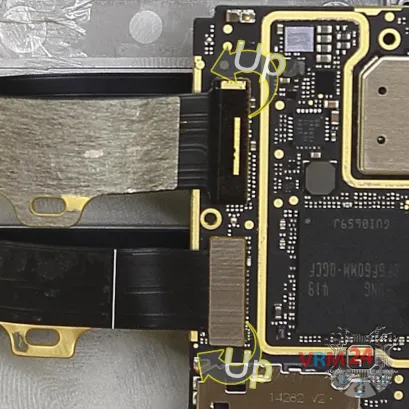

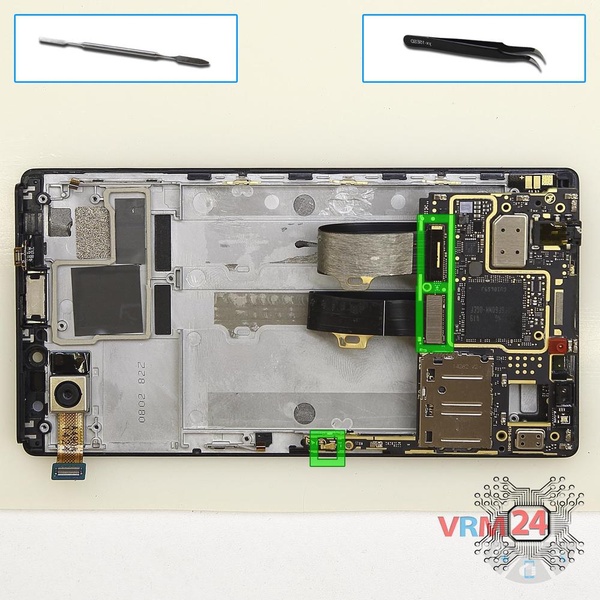

Desconecte los conectores de la PCB y extráigala.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 13/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 13/2

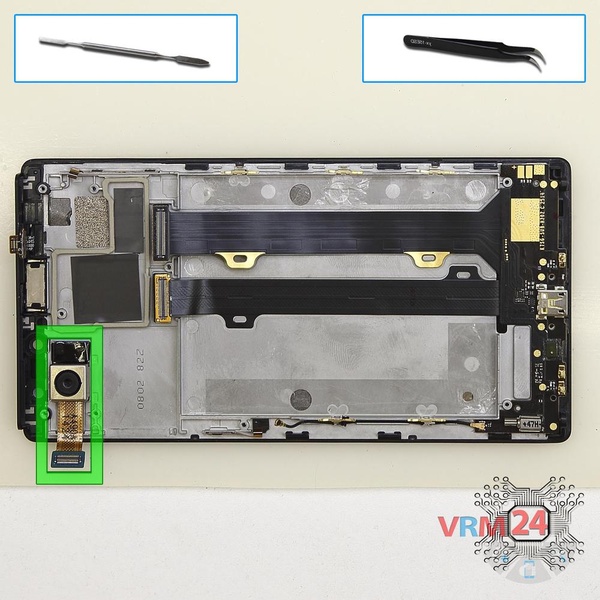

Paso 13.

Hacer palanca & amp; quitar la cámara principal.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 14/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 14/2

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 14/3

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 14/4

Paso 14.

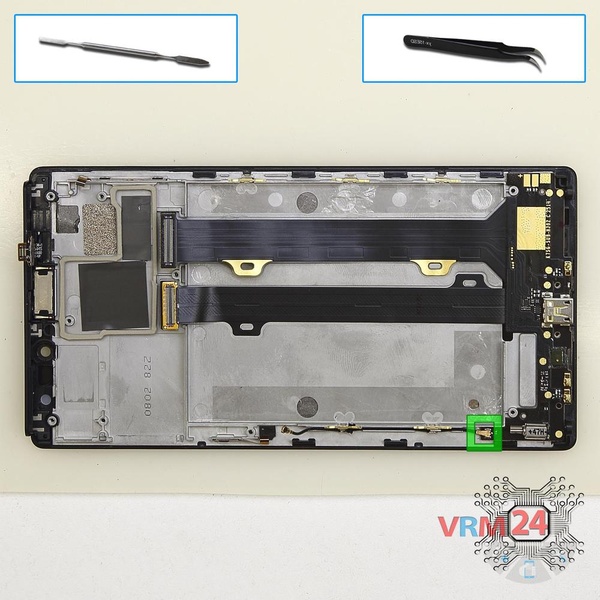

Desconecte el conector del cable coaxial & nbsp; y retire la placa inferior con el cable entre placas.

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 15/1

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 15/2

Cómo desmontar Lenovo Vibe Z2 Pro K920, Paso 15/3

Paso 15.

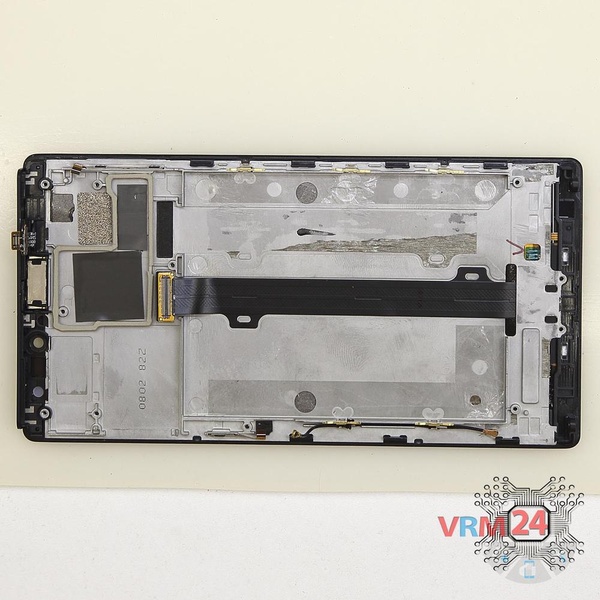

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo Vibe Z2 Pro K920 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo Vibe Z2 Pro K920

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Vibe Z2 Pro K920 lanzado para los mercados en diferentes países.
