Micromax Canvas 5 Lite Q462

Micromax Canvas 5 Lite Q462

Dificultad de desmontaje:
Fácil

Duración:
8 min

Herramientas recomendadas

Destornillador Phillips #000

Destornillador phillips #000

Herramientas de la palanca / Spudger

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Micromax Canvas 5 Lite Q462 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 1/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 1/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 1/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 1/2

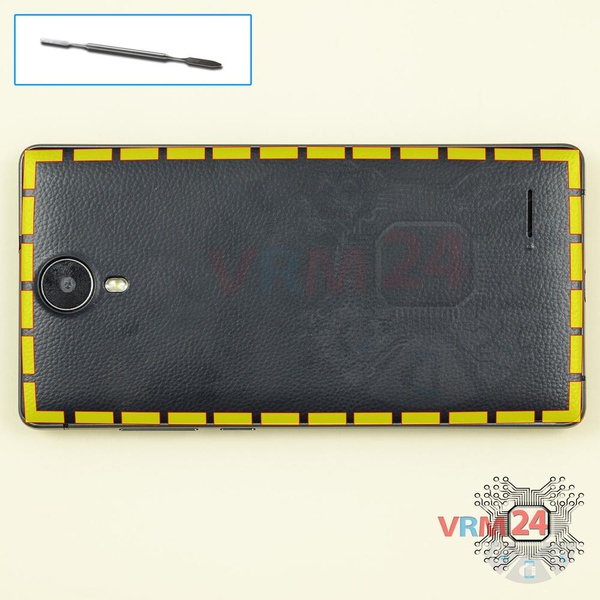

Paso 1.

Abra la tapa trasera.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 2/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 2/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 2/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 2/2

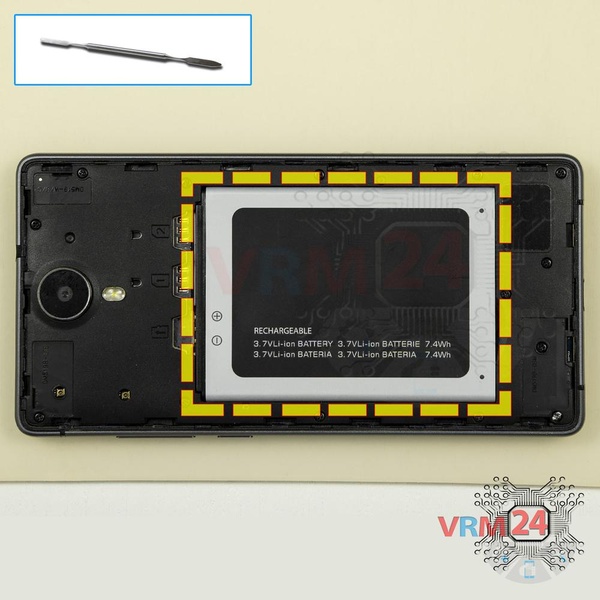

Paso 2.

Retire la batería. El modelo de batería de Micromax Canvas 5 Lite tiene el mismo nombre.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 3/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 3/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 3/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 3/2

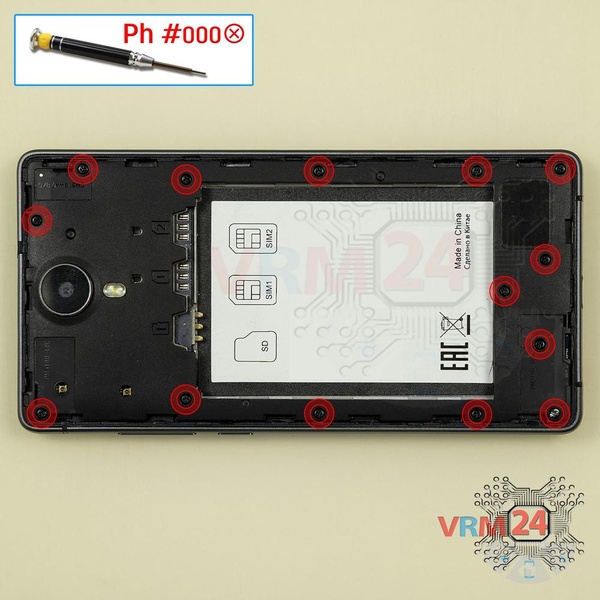

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 14 tornillos.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 4/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 4/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 4/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 4/2

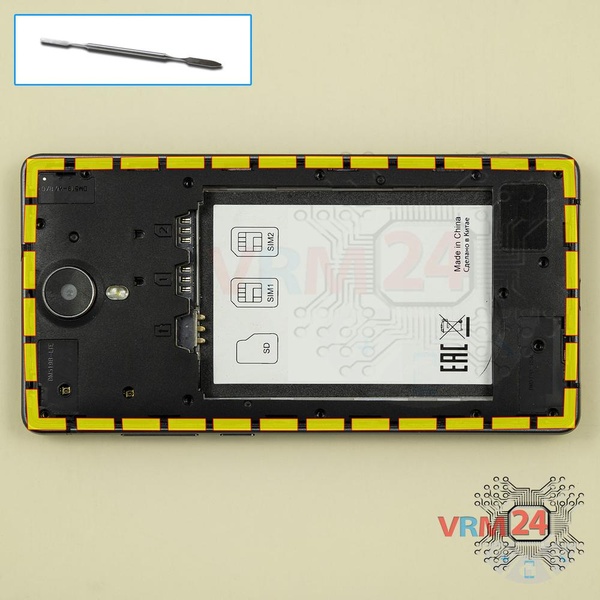

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 5/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 5/1

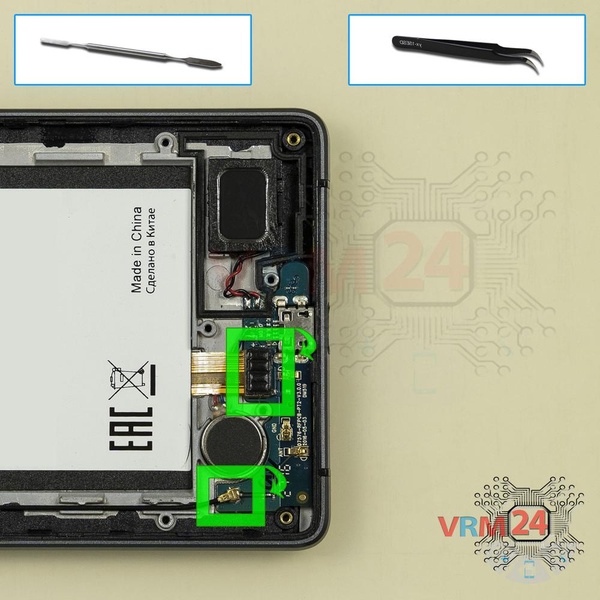

Paso 5.

Desconecte los conectores en la placa hija.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 6/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 6/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 6/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 6/2

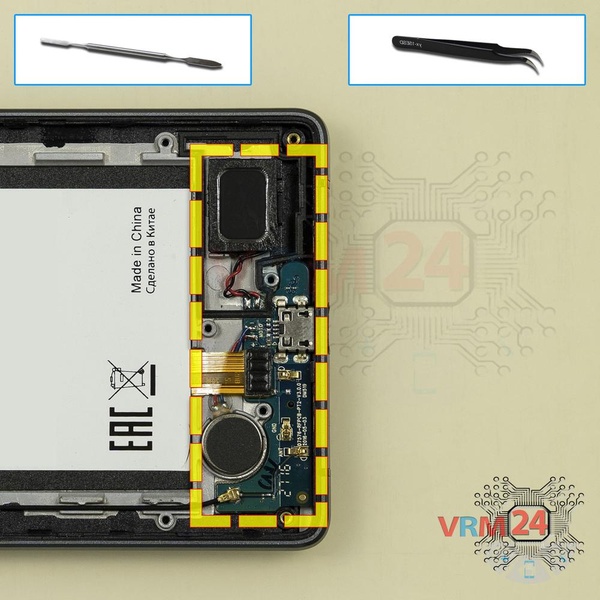

Paso 6.

Retire la placa hija, también conocida como placa secundaria con altavoz auricular y motor de vibración.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 7/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 7/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 7/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 7/2

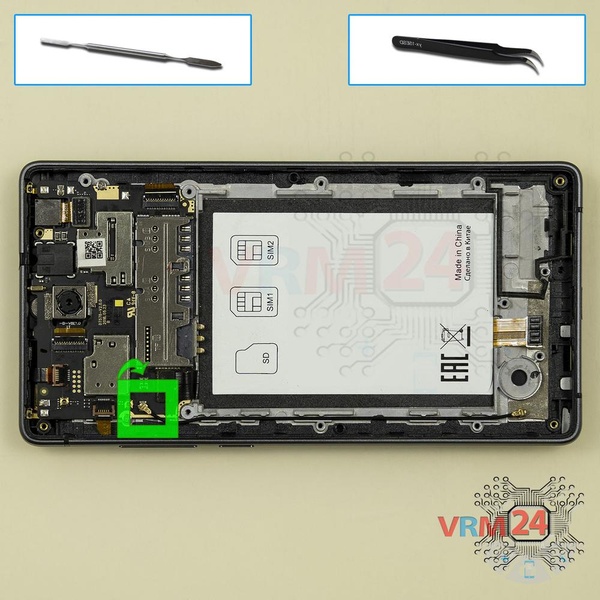

Paso 7.

Levante el conector y retire el cable coaxial.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 8/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 8/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 8/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 8/2

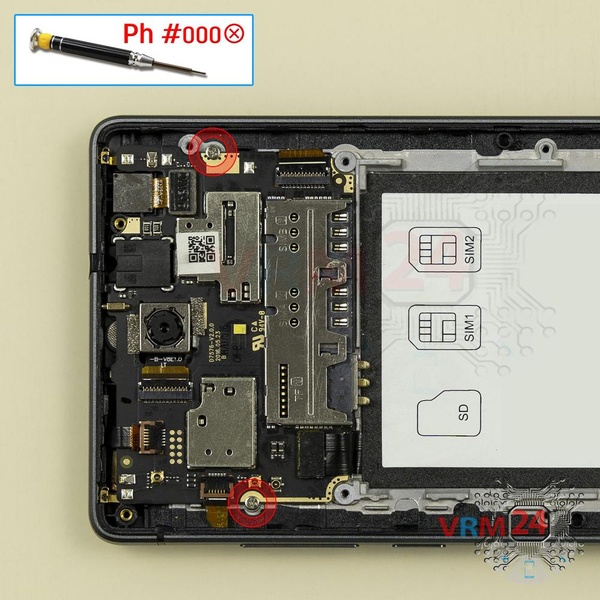

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos en la PCB.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 9/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 9/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 9/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 9/2

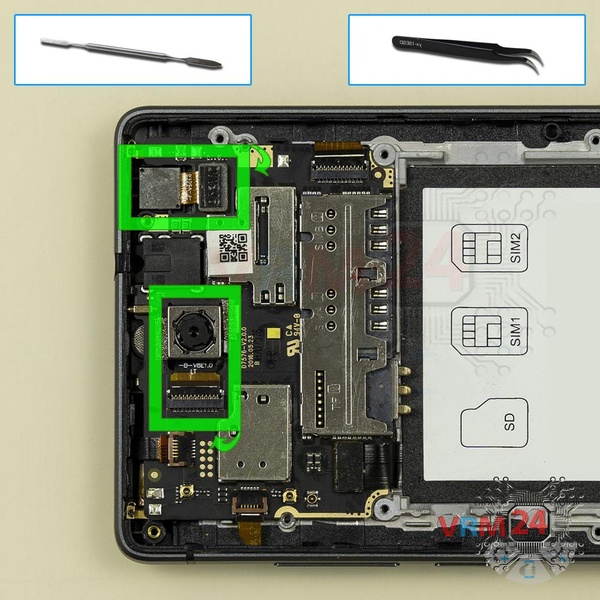

Paso 9.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 10/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 10/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 10/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 10/2

Paso 10.

Desconecte los conectores de la PCB.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 11/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 11/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 11/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 11/2

Paso 11.

Retire la PCB.

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 12/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 12/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 12/3

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 12/1

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 12/2

Cómo desmontar Micromax Canvas 5 Lite Q462, Paso 12/3

Paso 12.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Micromax Canvas 5 Lite Q462 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Micromax #Micromax Canvas 5 Lite Q462

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Micromax Canvas 5 Lite Q462 lanzado para los mercados en diferentes países.
