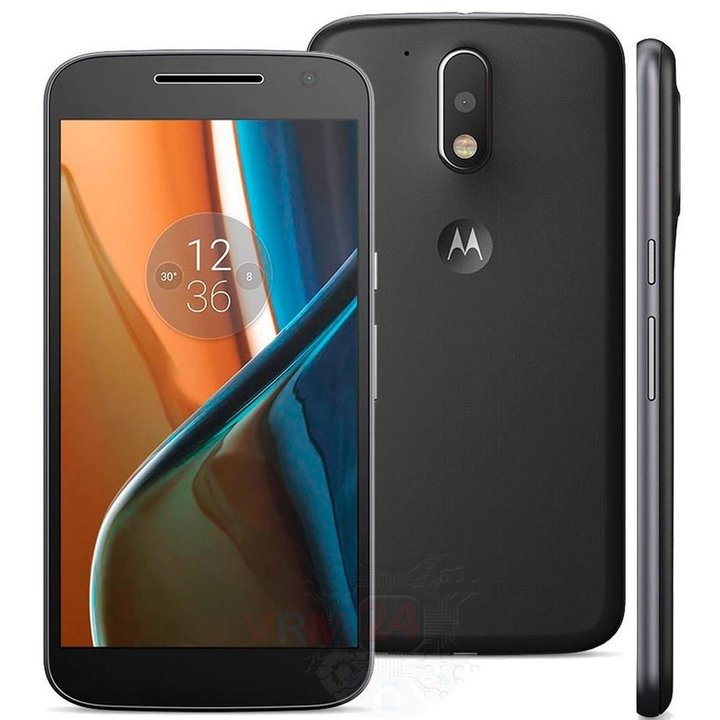

Motorola Moto G4 XT1622
Motorola Moto G4 XT1622
Dificultad de desmontaje:
Fácil
Duración:
10 min

Herramientas recomendadas

Destornillador Torx Т3 Destornillador torx т3
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Motorola Moto G4 XT1622 (Motorola XT1622) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Motorola Moto G4 XT1622, Paso 1/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 1/2

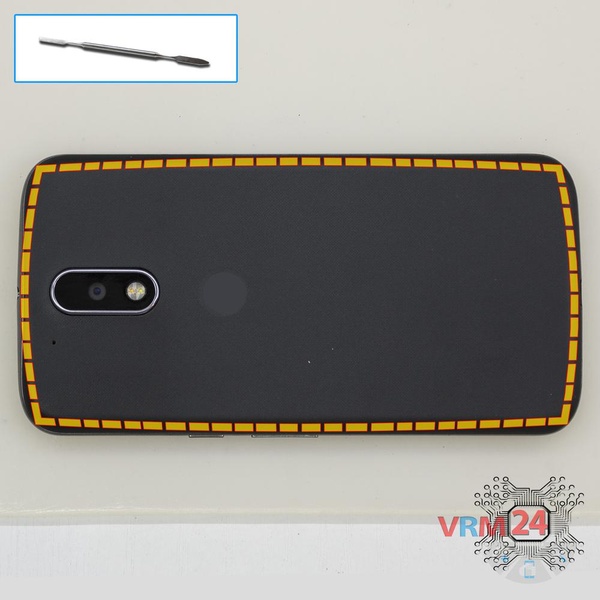

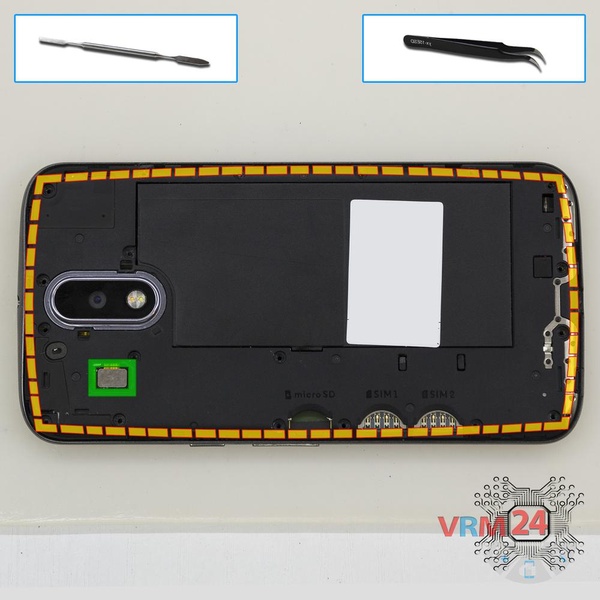

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Motorola Moto G4 XT1622, Paso 2/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 2/2

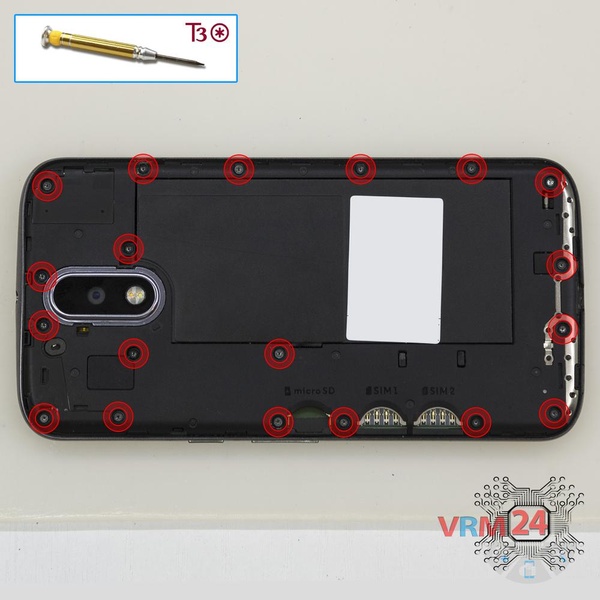

Paso 2.

Con un destornillador (hexagonal T3), desatornille 18 pernos en el marco del teléfono.

Cómo desmontar Motorola Moto G4 XT1622, Paso 3/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 3/2

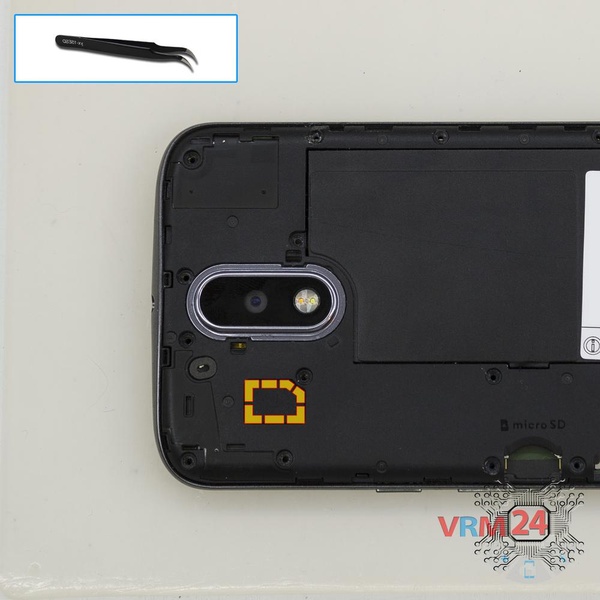

Paso 3.

Abra la tapa que oculta & nbsp; el conector de la batería.

Cómo desmontar Motorola Moto G4 XT1622, Paso 4/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 4/2 Cómo desmontar Motorola Moto G4 XT1622, Paso 4/3

Paso 4.

Desconecte el conector del sensor de proximidad & nbsp; y retire la cubierta del medio.

& nbsp;

Cómo desmontar Motorola Moto G4 XT1622, Paso 5/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 5/2 Cómo desmontar Motorola Moto G4 XT1622, Paso 5/3

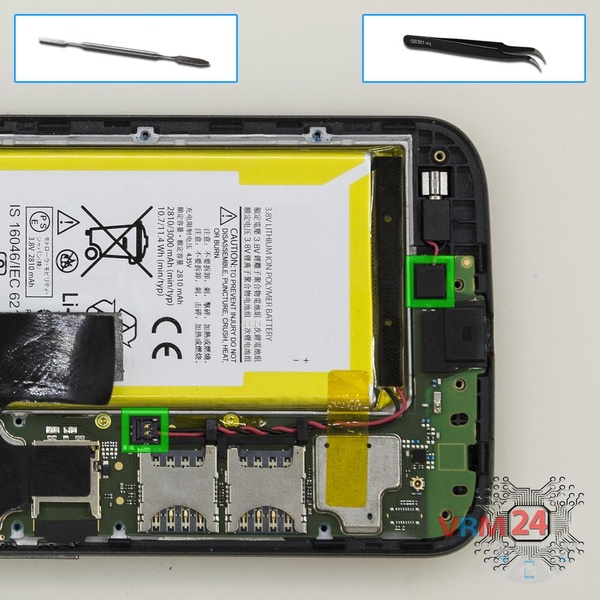

Paso 5.

Desconecte los conectores de la batería y el motor de vibración.

Cómo desmontar Motorola Moto G4 XT1622, Paso 6/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 6/2

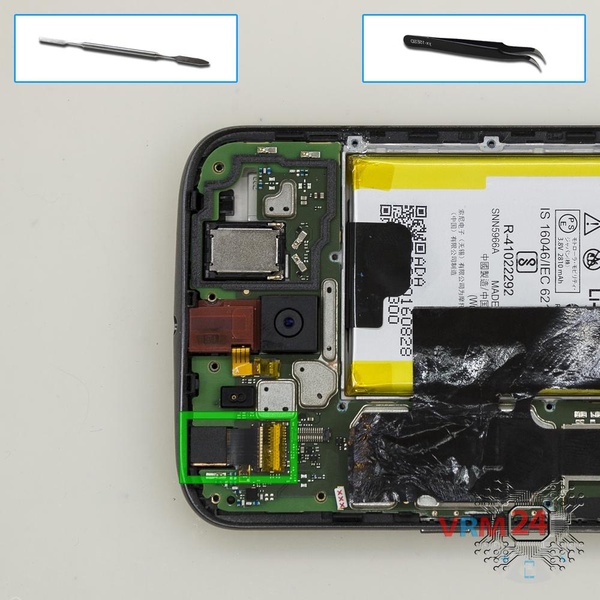

Paso 6.

Desconecte los conectores de la toma / toma de auriculares y la cámara frontal (selfie) y retire la cámara.

Cómo desmontar Motorola Moto G4 XT1622, Paso 7/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 7/2

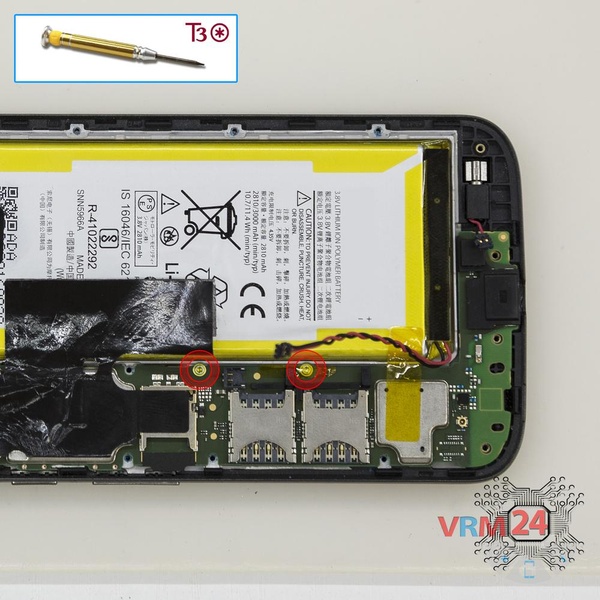

Paso 7.

Con un destornillador (hexagonal T3), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Motorola Moto G4 XT1622, Paso 8/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 8/2

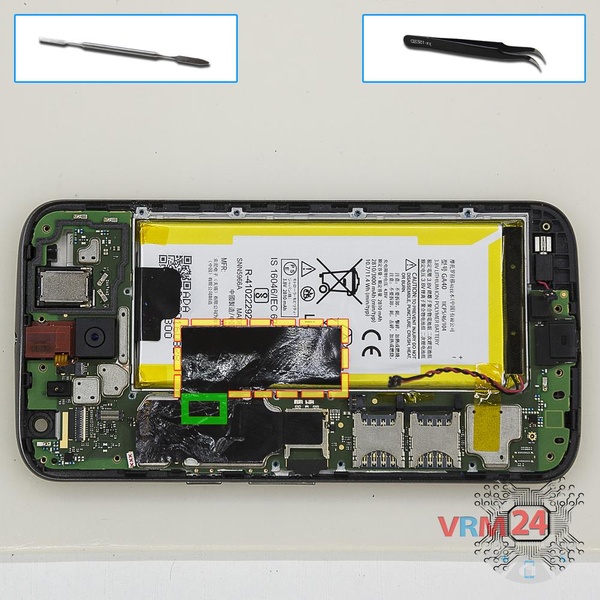

Paso 8.

Retire la capa protectora y desconecte el conector oculto.

Cómo desmontar Motorola Moto G4 XT1622, Paso 9/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 9/2

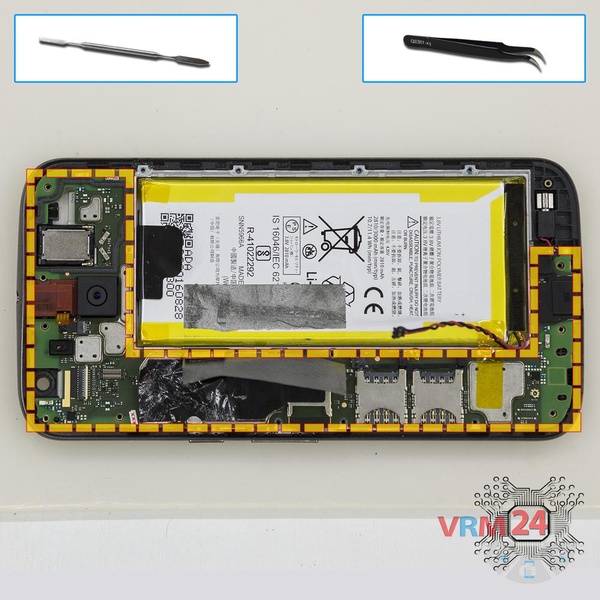

Paso 9.

Retire la PCB.

Cómo desmontar Motorola Moto G4 XT1622, Paso 10/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 10/2

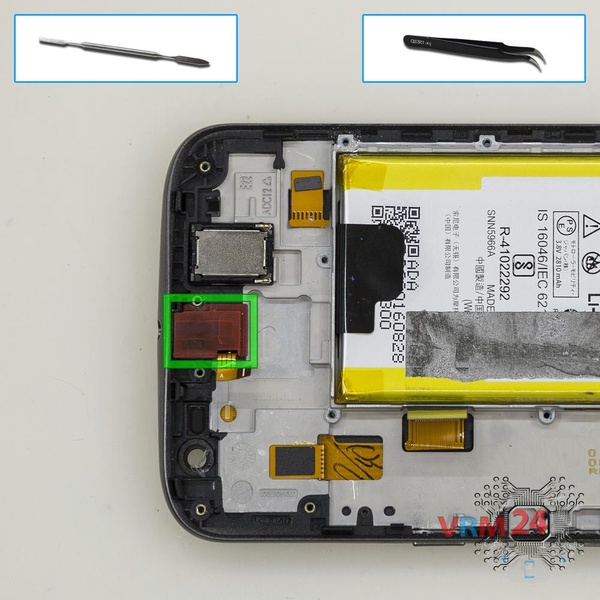

Paso 10.

Haga palanca y retire la toma de auriculares.

Cómo desmontar Motorola Moto G4 XT1622, Paso 11/1 Cómo desmontar Motorola Moto G4 XT1622, Paso 11/2 Cómo desmontar Motorola Moto G4 XT1622, Paso 11/3

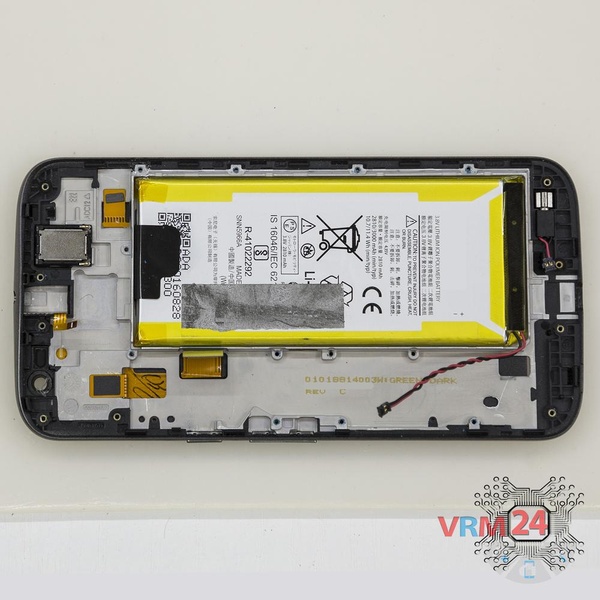

Paso 11.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Motorola Moto G4 XT1622 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Motorola #Motorola Moto G4 XT1622
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Motorola Moto G4 XT1622 — Motorola XT1622 lanzado para los mercados en diferentes países.
