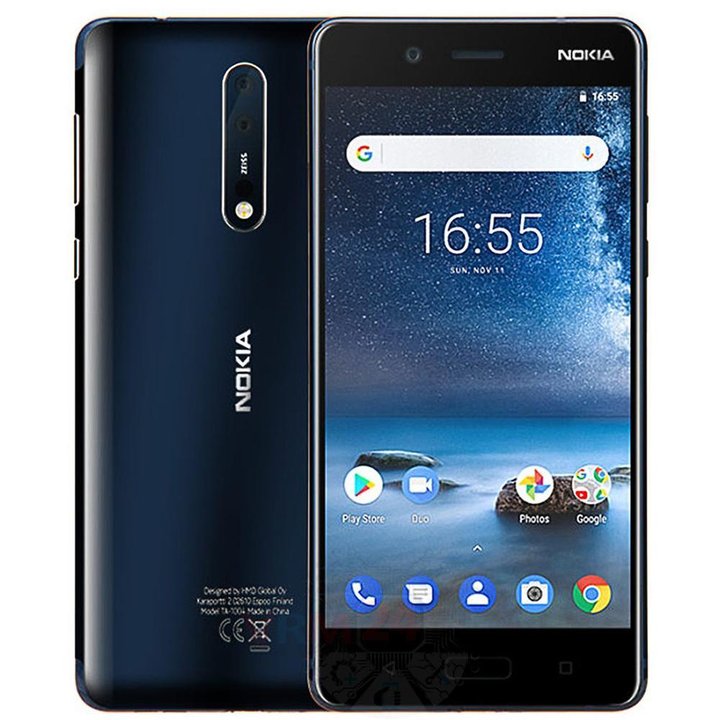

Nokia 8 TA-1004

Dificultad de desmontaje:
Duro

Duración:
13 min

Herramientas recomendadas

Pistola de aire caliente

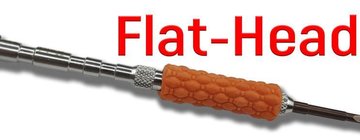

Destornillador de punta plana

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Nokia 8 TA-1004 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Nokia 8 TA-1004, Paso 1/1

Cómo desmontar Nokia 8 TA-1004, Paso 1/2

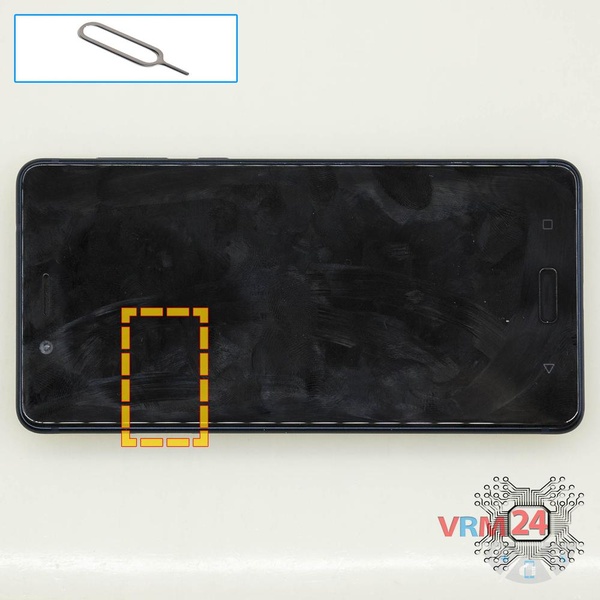

Paso 1.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Nokia 8 TA-1004, Paso 2/1

Cómo desmontar Nokia 8 TA-1004, Paso 2/2

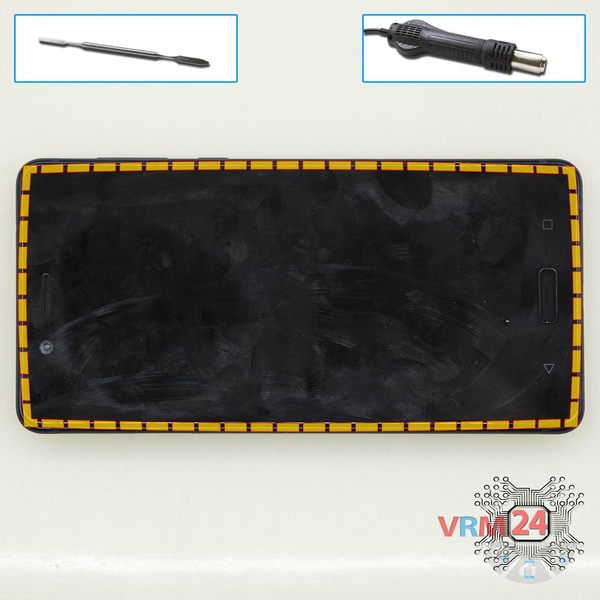

Paso 2.

Separe el módulo de visualización de la cubierta.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Nokia 8 TA-1004, Paso 3/1

Cómo desmontar Nokia 8 TA-1004, Paso 3/2

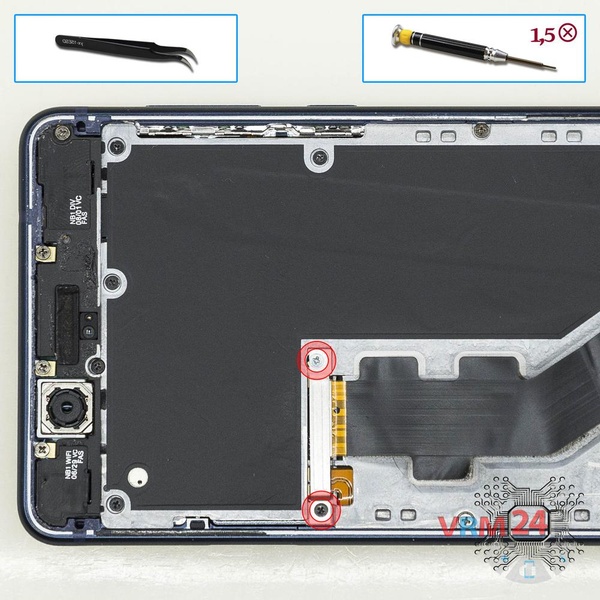

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 pernos y retire el soporte que sujeta los conectores.

Cómo desmontar Nokia 8 TA-1004, Paso 4/1

Cómo desmontar Nokia 8 TA-1004, Paso 4/2

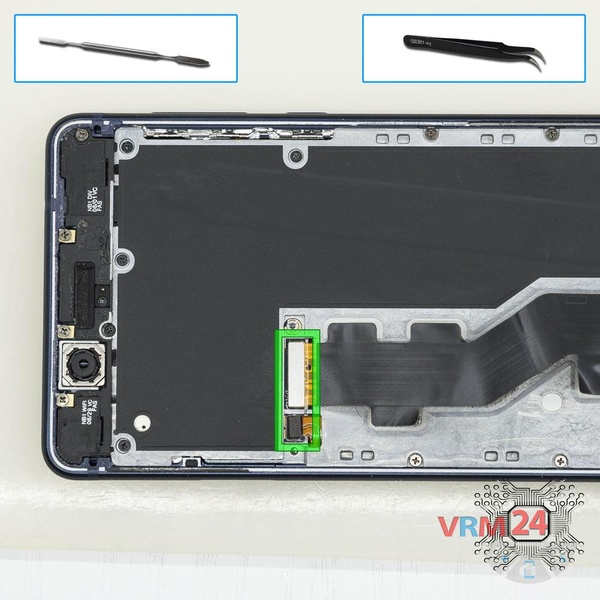

Paso 4.

Levante los conectores de la batería y el módulo de pantalla.

Cómo desmontar Nokia 8 TA-1004, Paso 5/1

Cómo desmontar Nokia 8 TA-1004, Paso 5/2

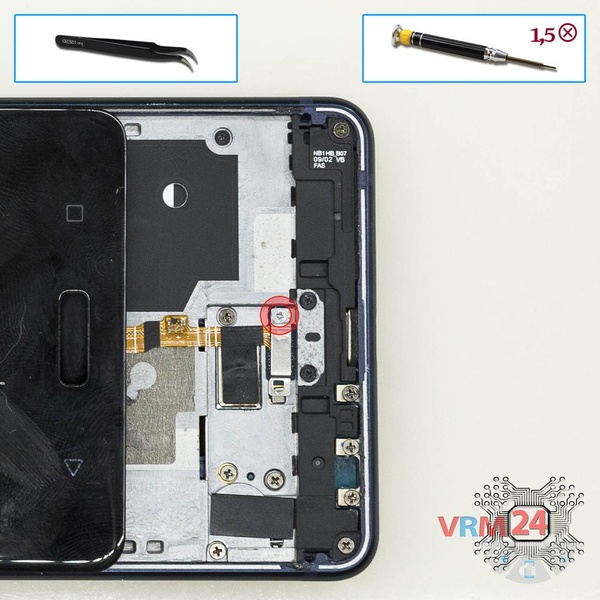

Paso 5.

Dé la vuelta al módulo de pantalla y, con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 perno y retire el soporte que sostiene el conector del botón de inicio.

Cómo desmontar Nokia 8 TA-1004, Paso 6/1

Cómo desmontar Nokia 8 TA-1004, Paso 6/2

Cómo desmontar Nokia 8 TA-1004, Paso 6/3

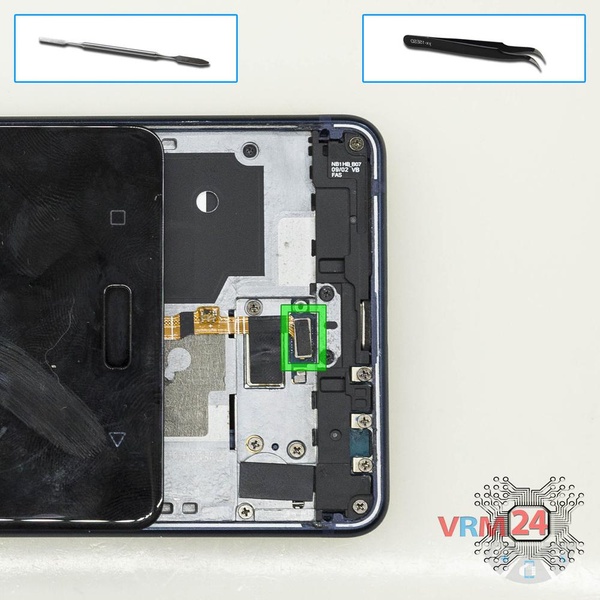

Paso 6.

Levante el conector del botón de inicio y retire el módulo de pantalla.

Cómo desmontar Nokia 8 TA-1004, Paso 7/1

Cómo desmontar Nokia 8 TA-1004, Paso 7/2

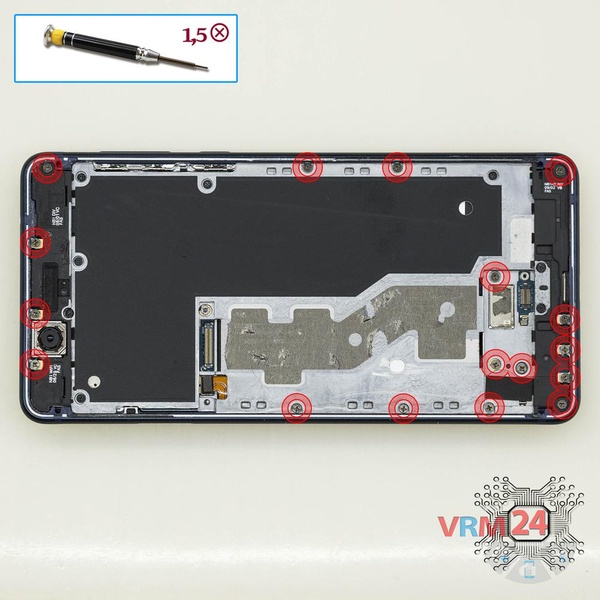

Paso 7.

Con un destornillador (Phillips 1.5 mm PH000), desatornille 17 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Nokia 8 TA-1004, Paso 8/1

Cómo desmontar Nokia 8 TA-1004, Paso 8/2

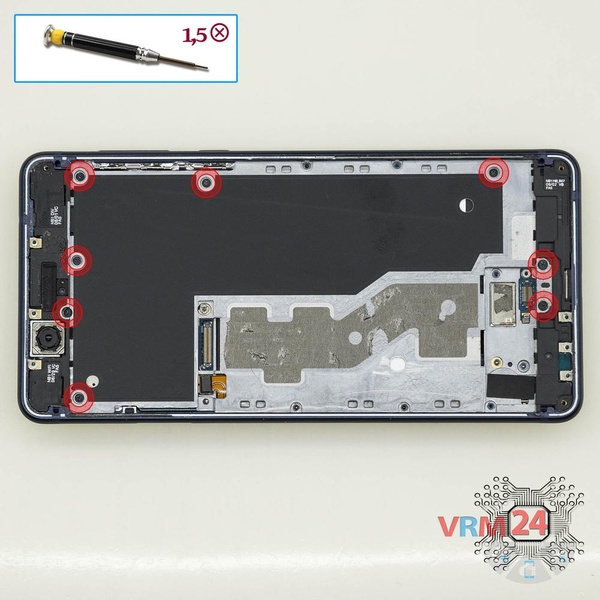

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 pernos largos.

Cómo desmontar Nokia 8 TA-1004, Paso 9/1

Cómo desmontar Nokia 8 TA-1004, Paso 9/2

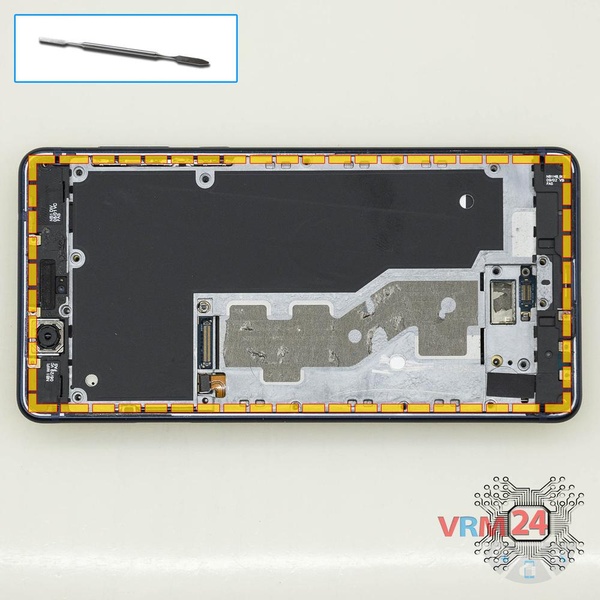

Paso 9.

Retire la tapa con el altavoz del auricular y la batería. & nbsp;

Cómo desmontar Nokia 8 TA-1004, Paso 10/1

Cómo desmontar Nokia 8 TA-1004, Paso 10/2

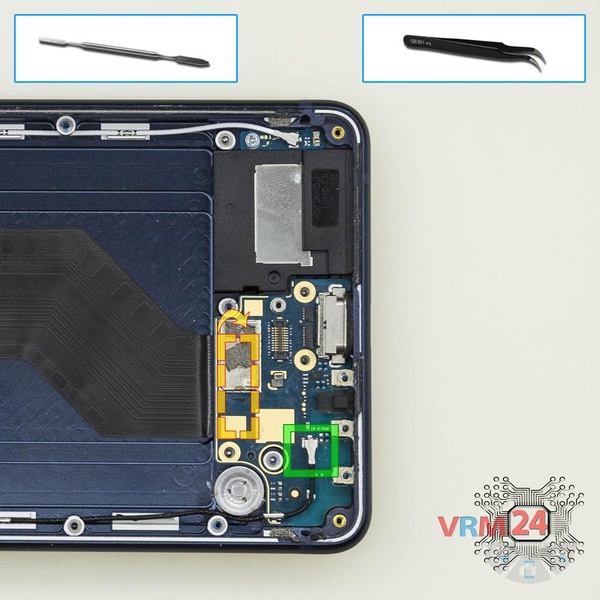

Paso 10.

Desconecte los conectores de la placa secundaria.

Cómo desmontar Nokia 8 TA-1004, Paso 11/1

Cómo desmontar Nokia 8 TA-1004, Paso 11/2

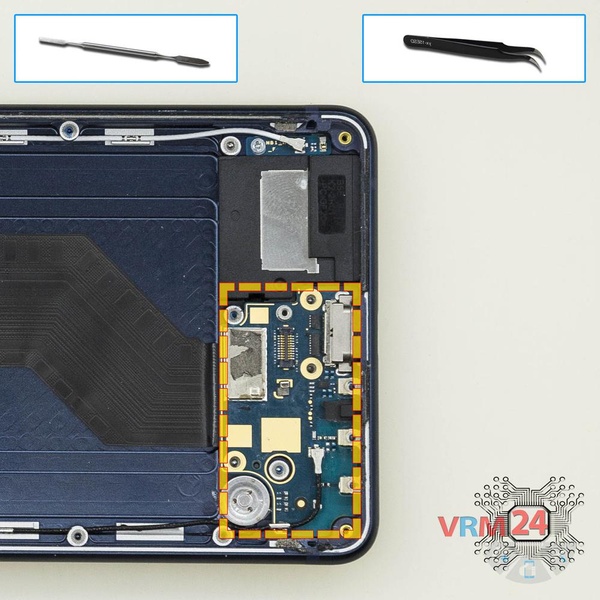

Paso 11.

Retire la placa secundaria, también conocida como placa secundaria.

Cómo desmontar Nokia 8 TA-1004, Paso 12/1

Cómo desmontar Nokia 8 TA-1004, Paso 12/2

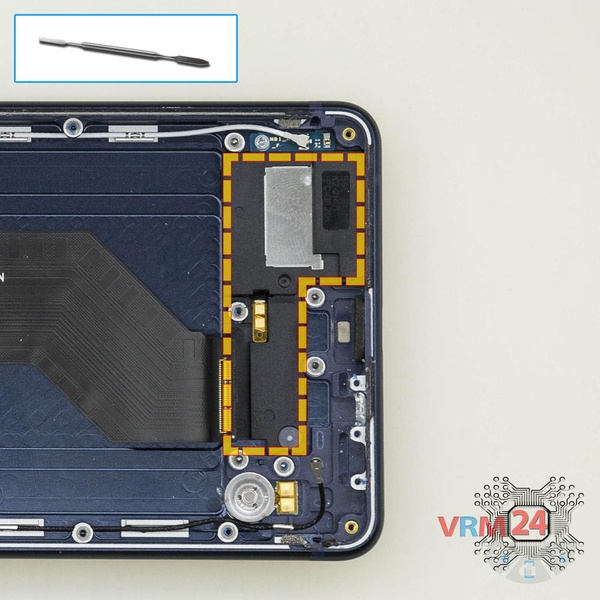

Paso 12.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Nokia 8 TA-1004, Paso 13/1

Cómo desmontar Nokia 8 TA-1004, Paso 13/2

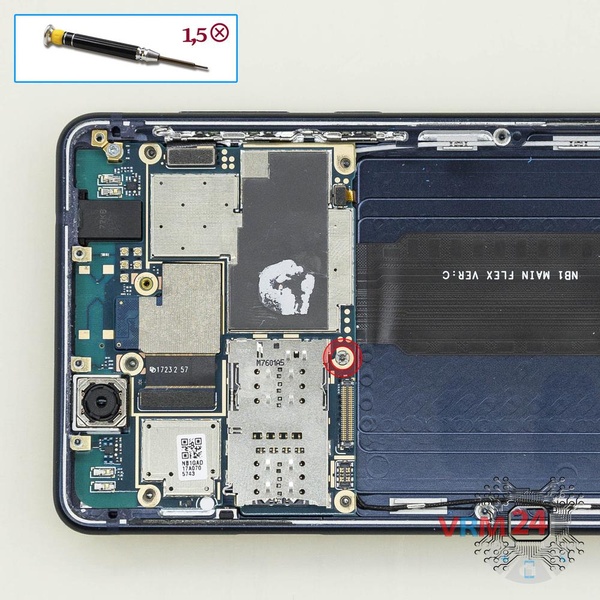

Paso 13.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Nokia 8 TA-1004, Paso 14/1

Cómo desmontar Nokia 8 TA-1004, Paso 14/2

Cómo desmontar Nokia 8 TA-1004, Paso 14/3

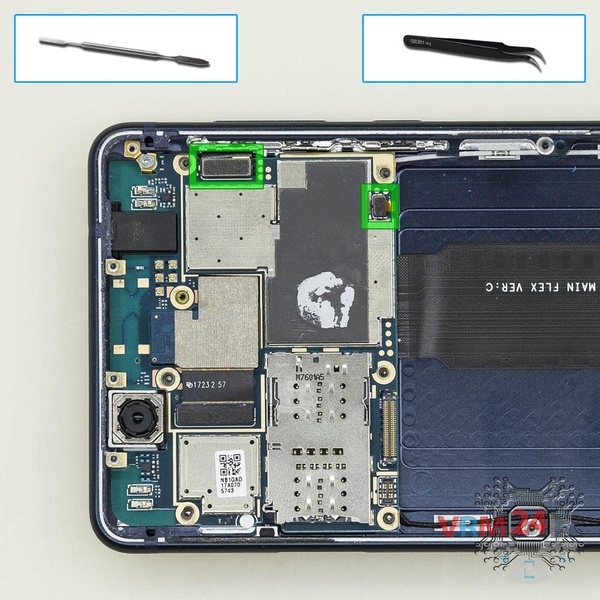

Paso 14.

Desconecte los conectores de la PCB.

Cómo desmontar Nokia 8 TA-1004, Paso 15/1

Cómo desmontar Nokia 8 TA-1004, Paso 15/2

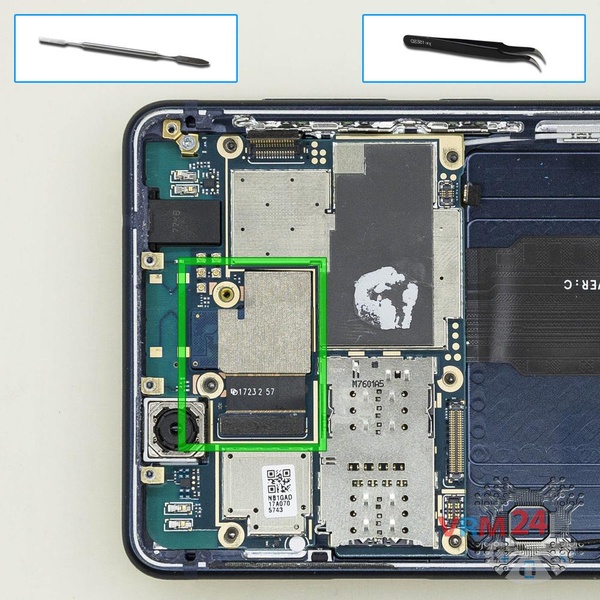

Paso 15.

Desconecte el conector & nbsp; de la PCB y retire el conjunto de dos cámaras traseras.

Cómo desmontar Nokia 8 TA-1004, Paso 16/1

Cómo desmontar Nokia 8 TA-1004, Paso 16/2

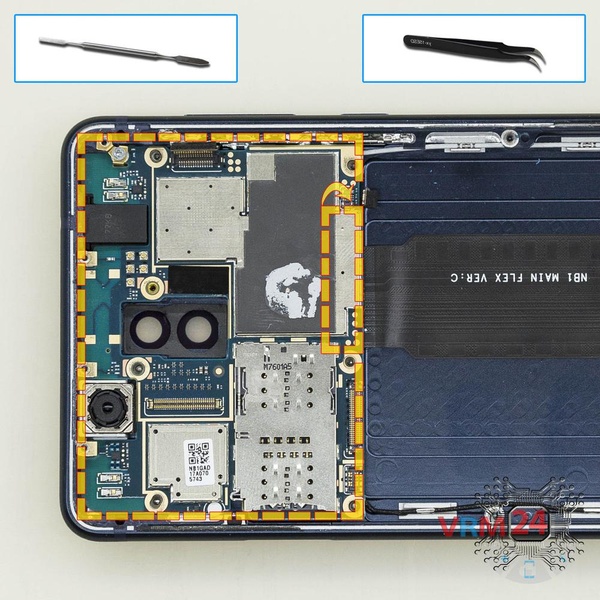

Paso 16.

Voltee la placa, desconecte los conectores del interior y retírela.

Cómo desmontar Nokia 8 TA-1004, Paso 17/1

Cómo desmontar Nokia 8 TA-1004, Paso 17/2

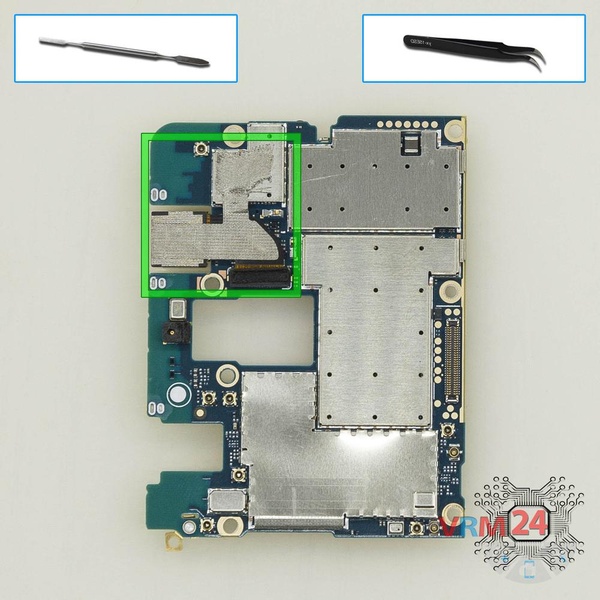

Paso 17.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Instrucciones detalladas de desmontaje de Nokia 8 TA-1004 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Nokia #Nokia 8 TA-1004

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 13 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Nokia 8 TA-1004 lanzado para los mercados en diferentes países.
