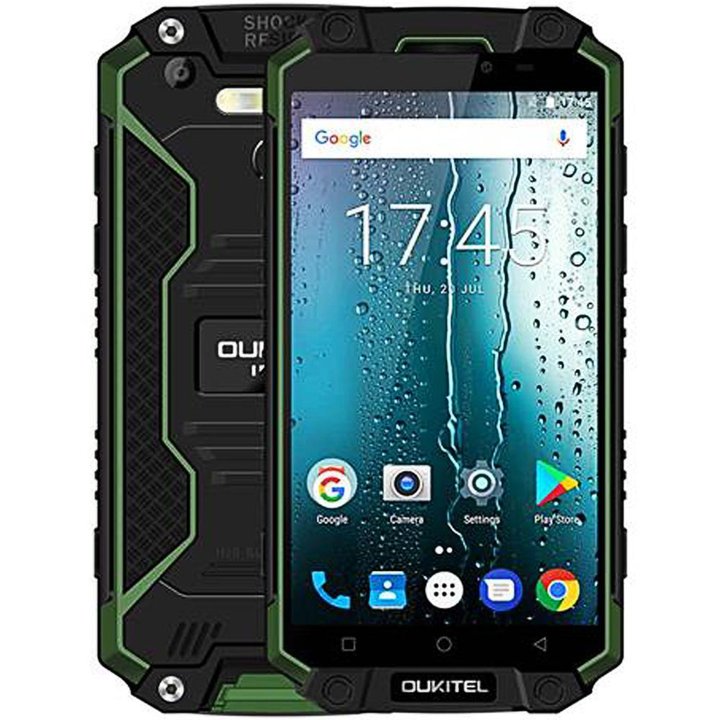

Oukitel K10000 Max IP68

Dificultad de desmontaje:
Fácil

Duración:
15 min

Herramientas recomendadas

Soldador

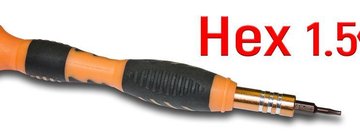

Destornillador hex de 1,5

Destornillador torx т6

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Oukitel K10000 Max IP68 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Oukitel K10000 Max IP68, Paso 1/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 1/2

Paso 1.

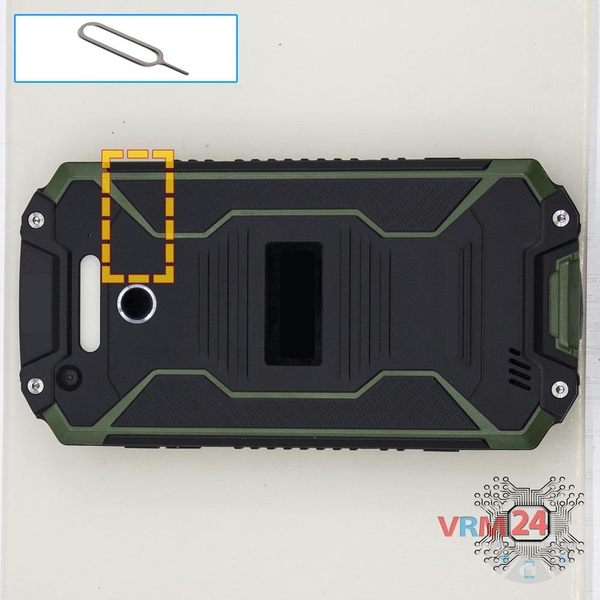

Abra la ranura de la tarjeta SIM y extráigala.

Cómo desmontar Oukitel K10000 Max IP68, Paso 2/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 2/2

Paso 2.

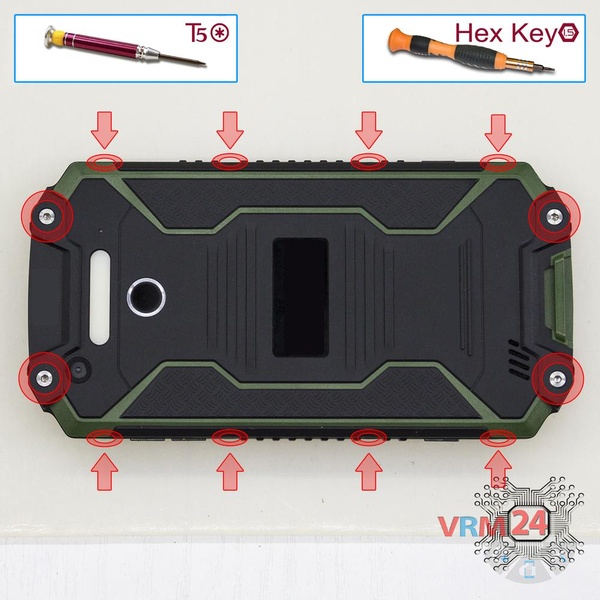

Con un destornillador (hexagonal T5), desatornille los 8 pernos de los bordes del teléfono y desatornille los 4 pernos que sujetan la cubierta posterior con una llave hexagonal.

Cómo desmontar Oukitel K10000 Max IP68, Paso 3/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 3/2

Paso 3.

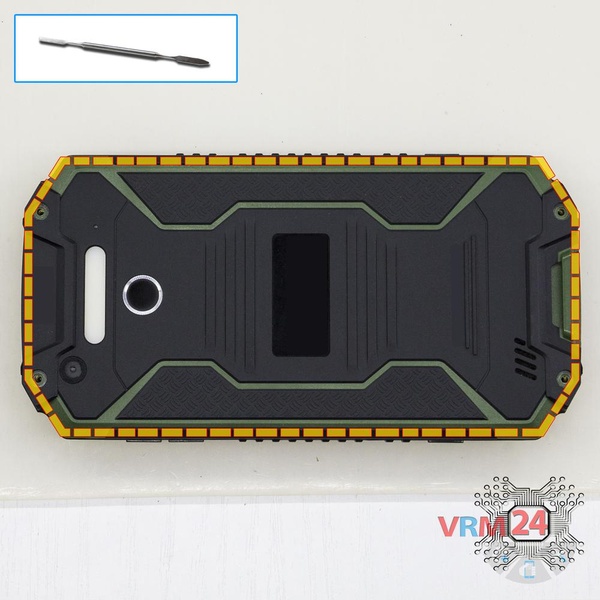

Abra la cubierta trasera.

Cómo desmontar Oukitel K10000 Max IP68, Paso 4/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 4/2

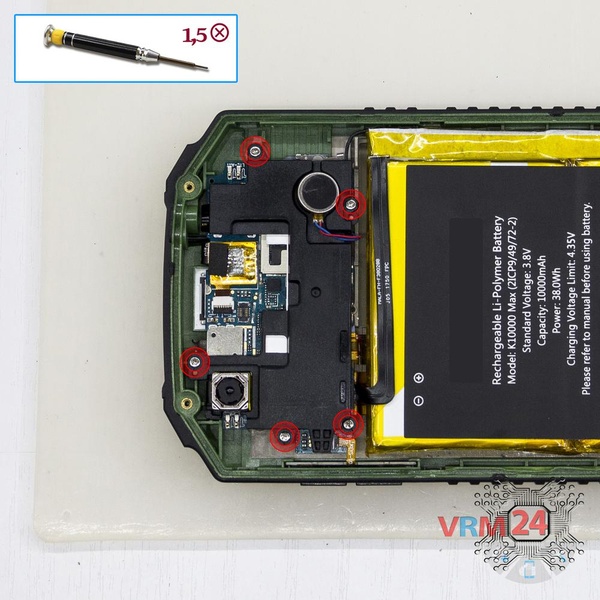

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 & nbsp; tornillos en la parte superior.

Cómo desmontar Oukitel K10000 Max IP68, Paso 5/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 5/2

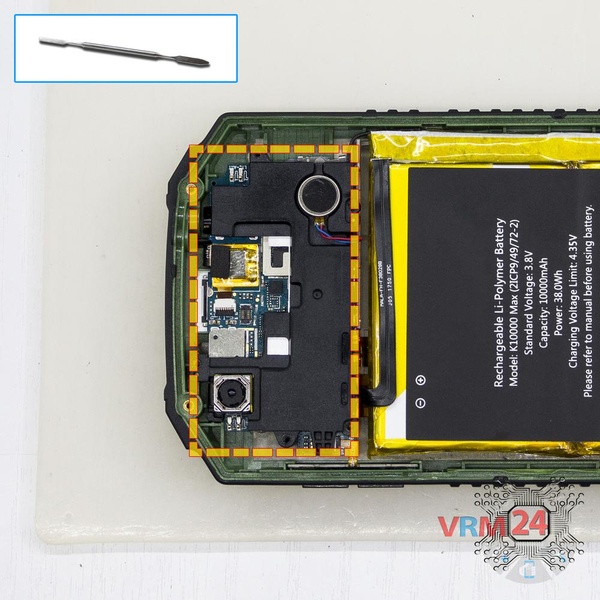

Paso 5.

Haga palanca y retire la parte superior.

Cómo desmontar Oukitel K10000 Max IP68, Paso 6/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 6/2

Cómo desmontar Oukitel K10000 Max IP68, Paso 6/3

Paso 6.

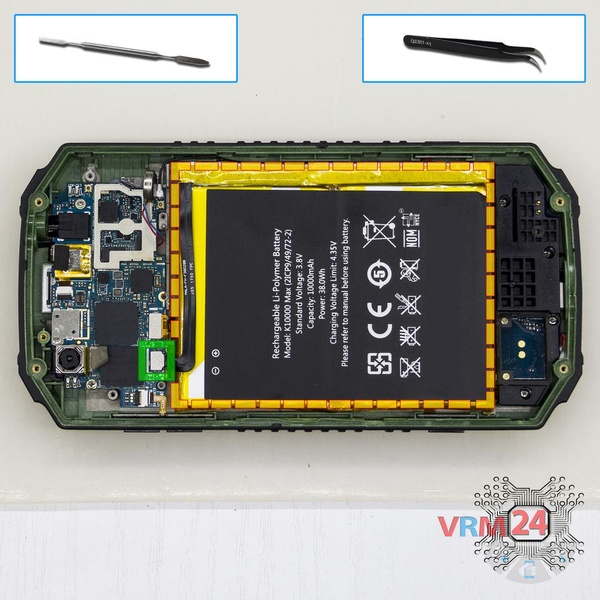

Desconecte el conector de la batería y retírelo.

Cómo desmontar Oukitel K10000 Max IP68, Paso 7/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 7/2

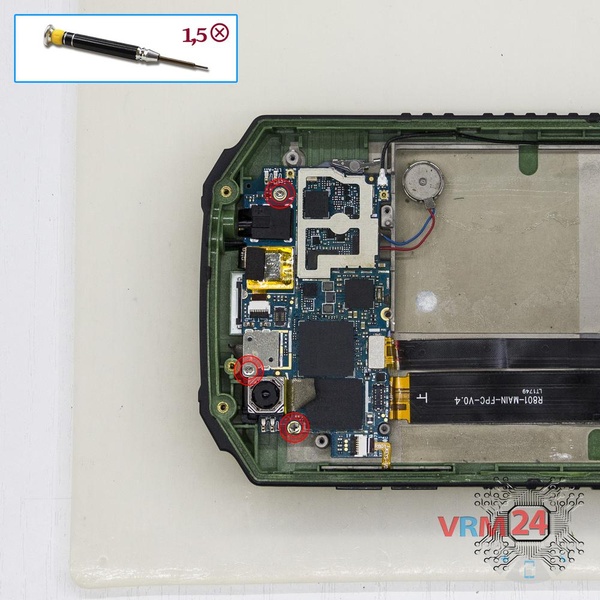

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Oukitel K10000 Max IP68, Paso 8/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 8/2

Cómo desmontar Oukitel K10000 Max IP68, Paso 8/3

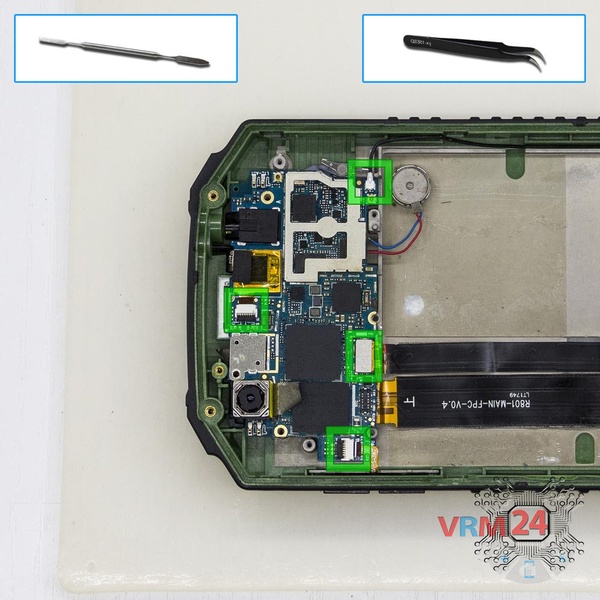

Paso 8.

Desconecte los conectores de la PCB.

⚠️ ¡Advertencia!

Un conector se encuentra en el interior.

Cómo desmontar Oukitel K10000 Max IP68, Paso 9/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 9/2

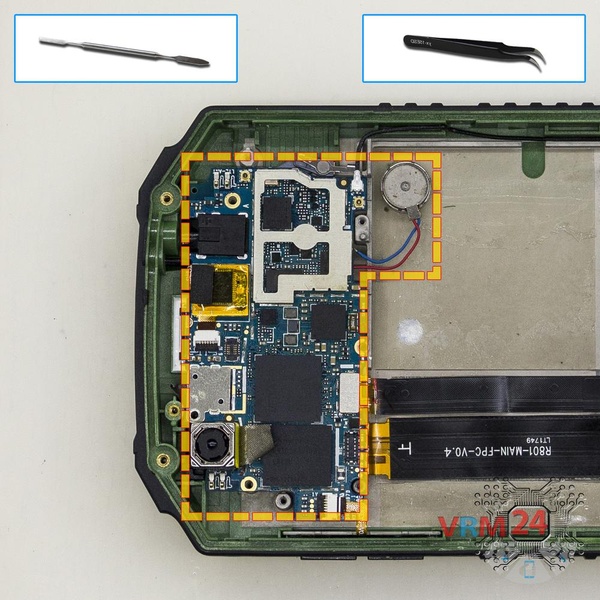

Paso 9.

Retire la PCB.

Cómo desmontar Oukitel K10000 Max IP68, Paso 10/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 10/2

Paso 10.

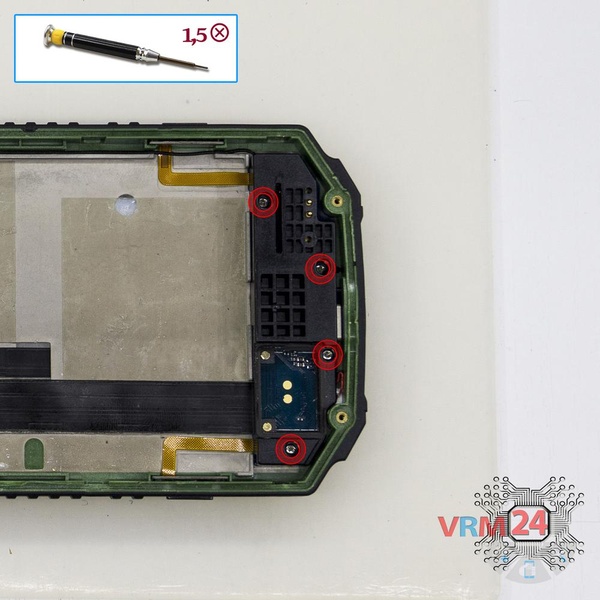

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; tornillos en la parte inferior.

Cómo desmontar Oukitel K10000 Max IP68, Paso 11/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 11/2

Paso 11.

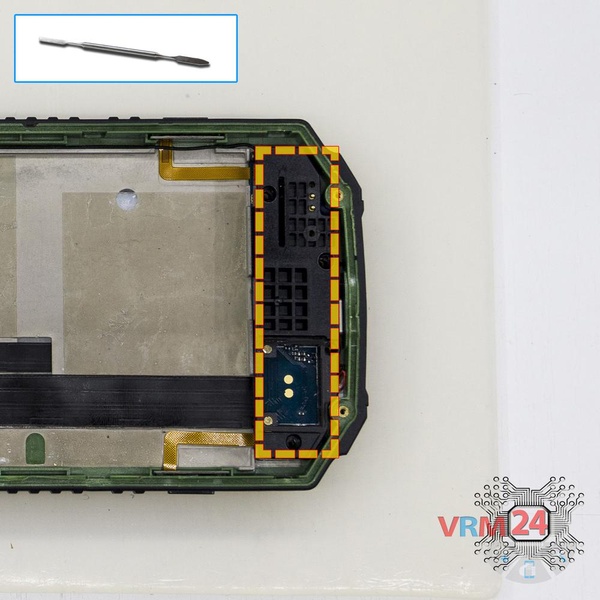

Haga palanca y retire la parte inferior con el altavoz (zumbador).

Cómo desmontar Oukitel K10000 Max IP68, Paso 12/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 12/2

Cómo desmontar Oukitel K10000 Max IP68, Paso 12/3

Paso 12.

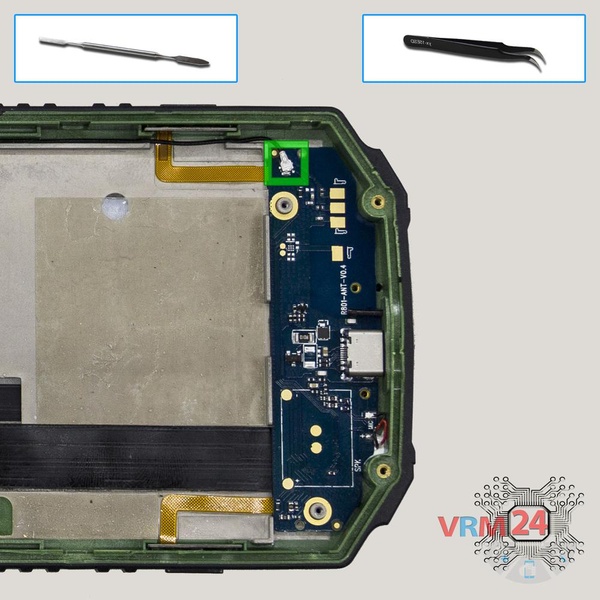

Desconecte el conector del cable coaxial en la & nbsp; PCB inferior.

Cómo desmontar Oukitel K10000 Max IP68, Paso 13/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 13/2

Cómo desmontar Oukitel K10000 Max IP68, Paso 13/3

Paso 13.

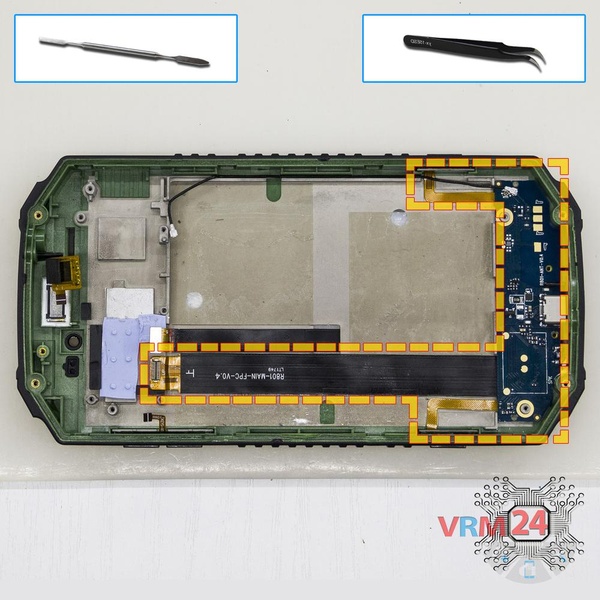

Retire la PCB.

Cómo desmontar Oukitel K10000 Max IP68, Paso 14/1

Cómo desmontar Oukitel K10000 Max IP68, Paso 14/2

Cómo desmontar Oukitel K10000 Max IP68, Paso 14/3

Paso 14.

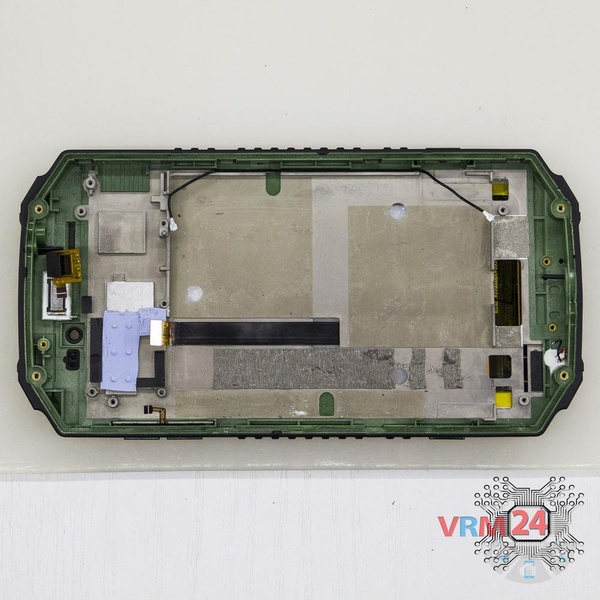

Partes en el marco del módulo de visualización.

Paso 15.

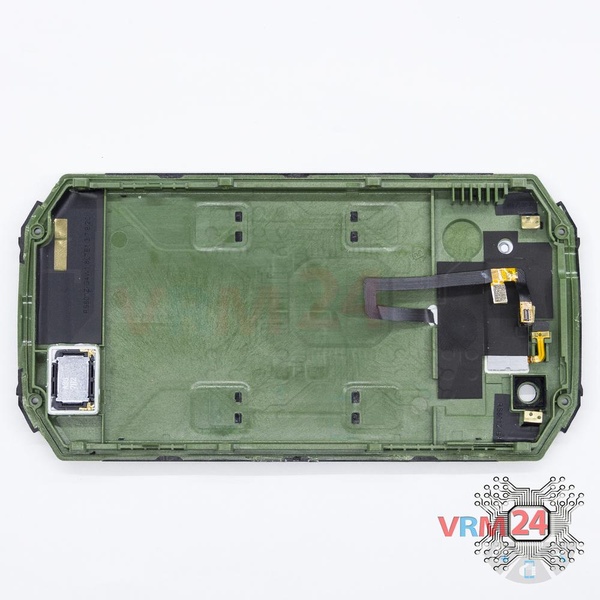

La contraportada.

Instrucciones detalladas de desmontaje de Oukitel K10000 Max IP68 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Oukitel #Oukitel K10000 Max IP68

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Oukitel K10000 Max IP68 — lanzado para los mercados en diferentes países.
