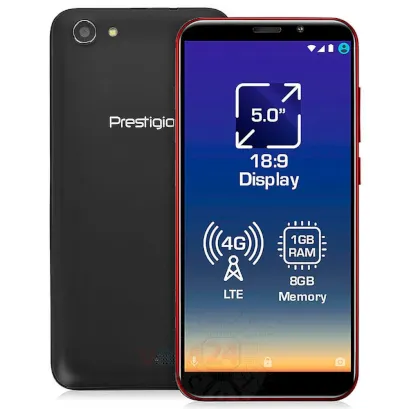

Desmontaje/Reparar del dispositivo móvil Prestigio Muze V3 LTE con la descripción de cada paso y el conjunto de herramientas requerido.

3992

Vistas

—

Compartir

3

Preguntas

Vadim Popoff

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Abra la tapa trasera

Paso 1.

Abra la tapa trasera
Abra la tapa trasera.
Retirar la batería

Paso 2.

Retirar la batería

Retire la batería. El modelo de batería de Prestigio Muze V3 LTE es PSP3495 DUO < / strong> .

Desenrosque los tornillos

Paso 3.

Desenrosque los tornillos
Con un destornillador (Phillips 1,5 mm PH000), desatornille 14 tornillos.
Abrir la tapa central

Paso 4.

Abrir la tapa central
Haga palanca y retire el marco del medio.
Quitar la etiqueta

Paso 5.

Quitar la etiqueta
Despega la etiqueta.
Retire la película protectora

Paso 6.

Retire la película protectora
Retire la capa protectora de la pantalla táctil.
Desconecte los conectores

Paso 7.

Desconecte los conectores
Desconecte los conectores de la PCB.
Retire el cable coaxial

Paso 8.

Retire el cable coaxial
Desconecte los conectores y retire el cable coaxial.
Retire la cámara trasera

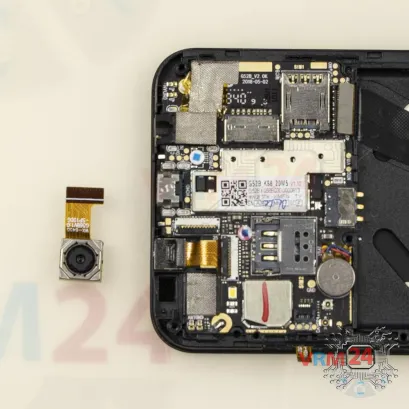

Paso 9.

Retire la cámara trasera
Desconecte el conector de la PCB y retire la cámara principal.
Retire la cámara frontal

Paso 10.

Retire la cámara frontal
Desconecte el conector de la PCB y retire la cámara frontal (selfie).
Desenroscar un tornillo

Paso 11.

Desenroscar un tornillo
Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 tornillo en la PCB.
Retire la placa base

Paso 12.

Retire la placa base

Retire la PCB.

En el marco de la pantalla quedó

Paso 13.

En el marco de la pantalla quedó
Las piezas están en el marco del módulo de visualización.
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene easy complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Prestigio Muze V3 LTE lanzado para los mercados en diferentes países.

Instrucciones detalladas de desmontaje de Prestigio Muze V3 LTE en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
