Dificultad de desmontaje:
Fácil
Duración:
12 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Realme C3 (Realme C3 RMX2027) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Realme C3, Paso 1/1 Cómo desmontar Realme C3, Paso 1/2

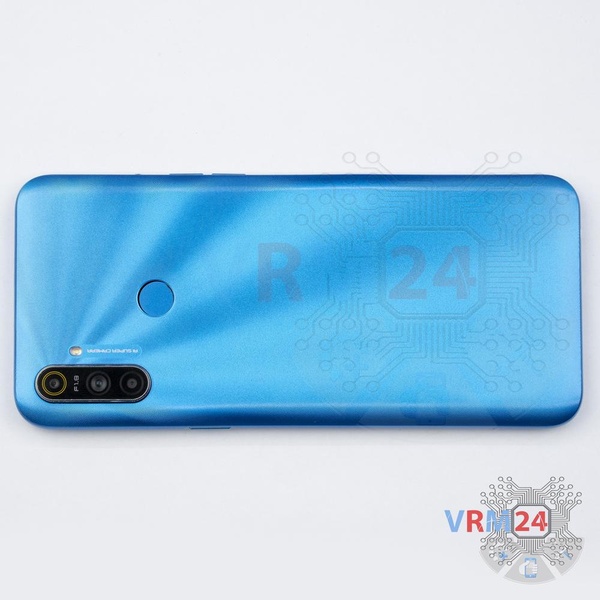

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Realme C3, Paso 2/1 Cómo desmontar Realme C3, Paso 2/2 Cómo desmontar Realme C3, Paso 2/3 Cómo desmontar Realme C3, Paso 2/4

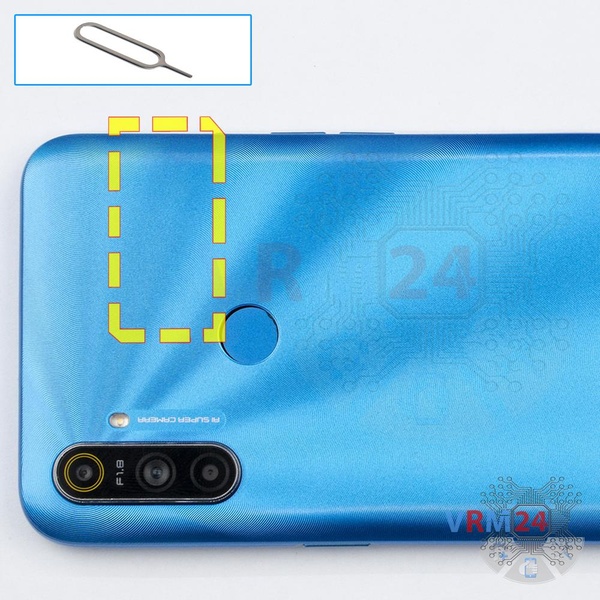

Paso 2. Retire la bandeja

Utilice una herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Realme C3, Paso 3/1 Cómo desmontar Realme C3, Paso 3/2 Cómo desmontar Realme C3, Paso 3/3 Cómo desmontar Realme C3, Paso 3/4

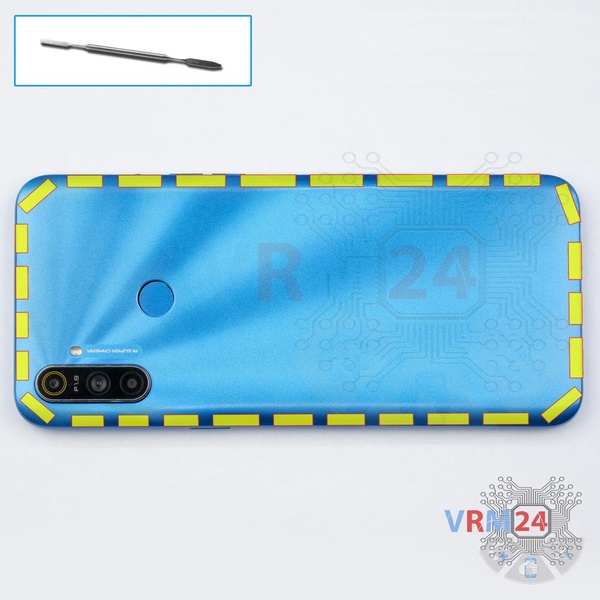

Paso 3. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.


Cómo desmontar Realme C3, Paso 4/1 Cómo desmontar Realme C3, Paso 4/2 Cómo desmontar Realme C3, Paso 4/3

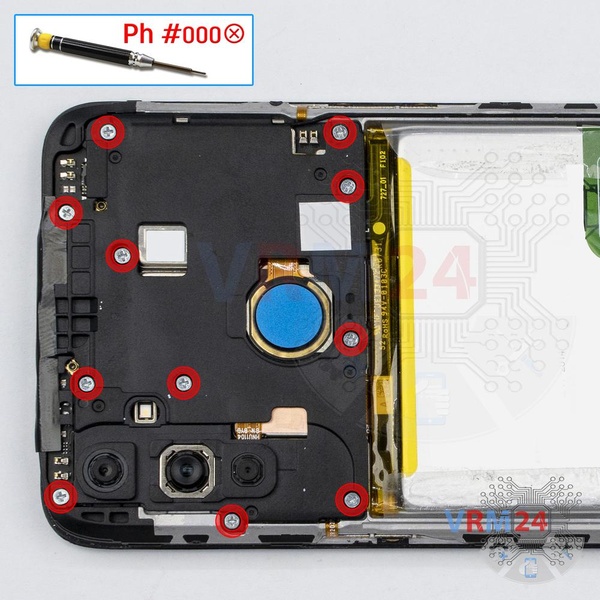

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 tornillos.


Cómo desmontar Realme C3, Paso 5/1 Cómo desmontar Realme C3, Paso 5/2 Cómo desmontar Realme C3, Paso 5/3

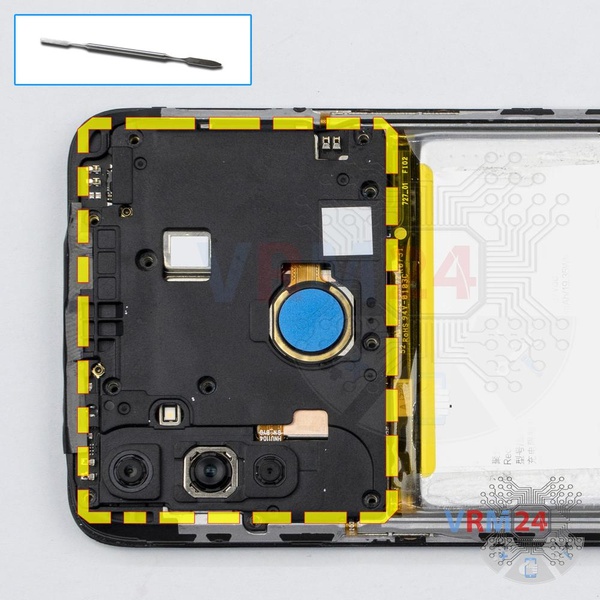

Paso 5. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Realme C3, Paso 6/1 Cómo desmontar Realme C3, Paso 6/2 Cómo desmontar Realme C3, Paso 6/3

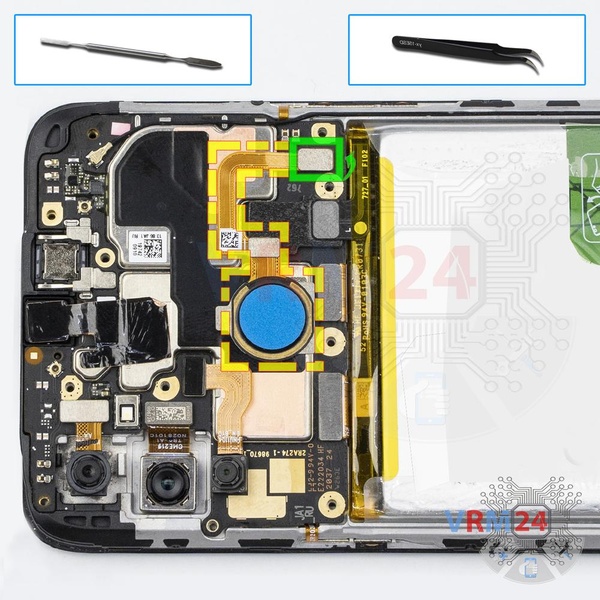

Paso 6. Retirar el sensor de huellas dactilares

Levante el conector y retire el sensor de huellas dactilares.


Cómo desmontar Realme C3, Paso 7/1 Cómo desmontar Realme C3, Paso 7/2

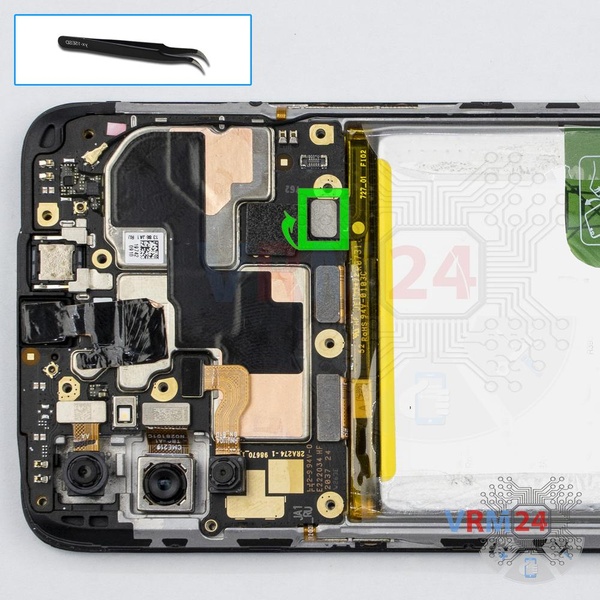

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Realme C3 RMX2027 tiene una batería BLP729 con capacidad de 5000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Realme C3, Paso 8/1 Cómo desmontar Realme C3, Paso 8/2 Cómo desmontar Realme C3, Paso 8/3 Cómo desmontar Realme C3, Paso 8/4

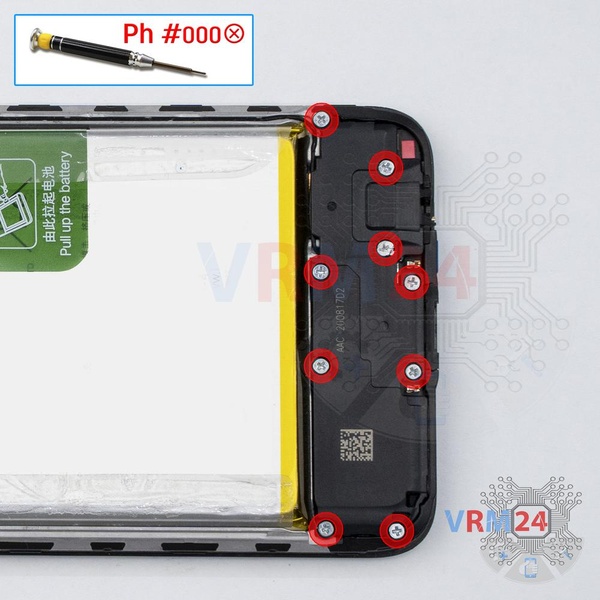

Paso 8. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 tornillos.


Cómo desmontar Realme C3, Paso 9/1 Cómo desmontar Realme C3, Paso 9/2 Cómo desmontar Realme C3, Paso 9/3

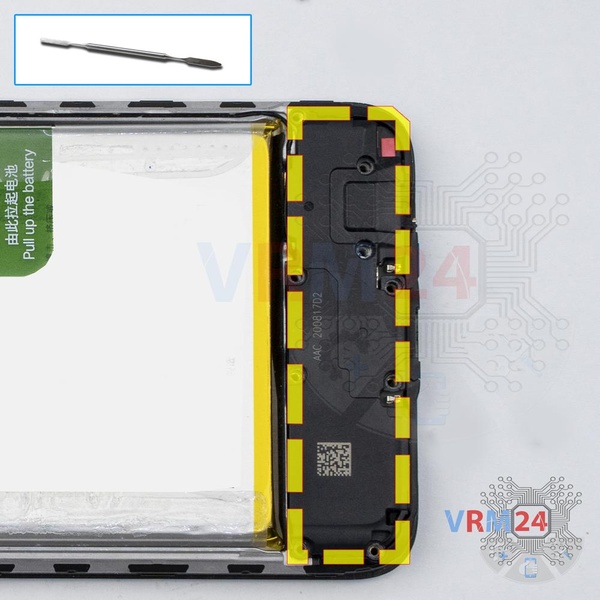

Paso 9. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Realme C3, Paso 10/1 Cómo desmontar Realme C3, Paso 10/2

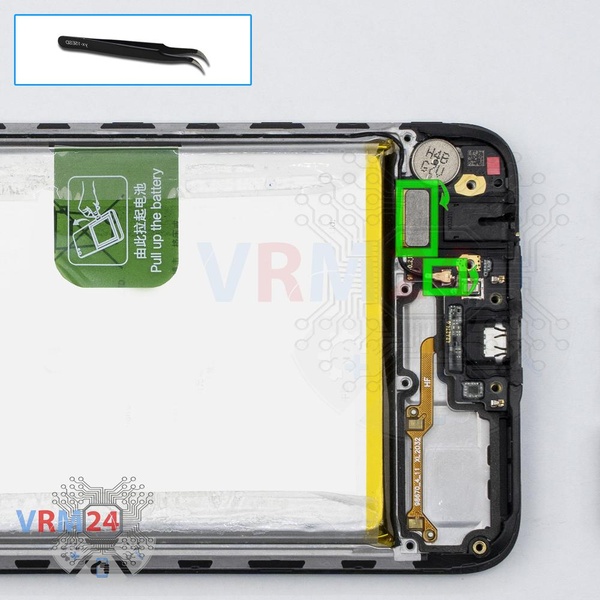

Paso 10. Desconecte los conectores

Desconecte el conector del cable coaxial, el cable a la placa base, en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar Realme C3, Paso 11/1 Cómo desmontar Realme C3, Paso 11/2 Cómo desmontar Realme C3, Paso 11/3

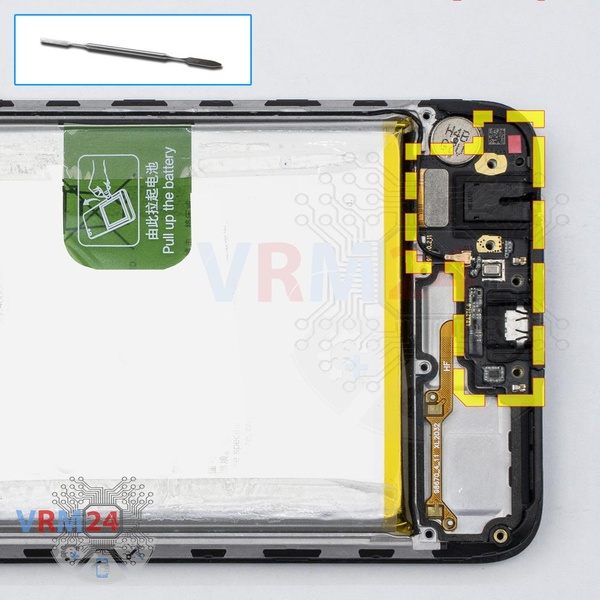

Paso 11. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, toma de auriculares, contactos de resorte para el altavoz, motor de vibración y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Realme C3, Paso 12/1 Cómo desmontar Realme C3, Paso 12/2 Cómo desmontar Realme C3, Paso 12/3 Cómo desmontar Realme C3, Paso 12/4

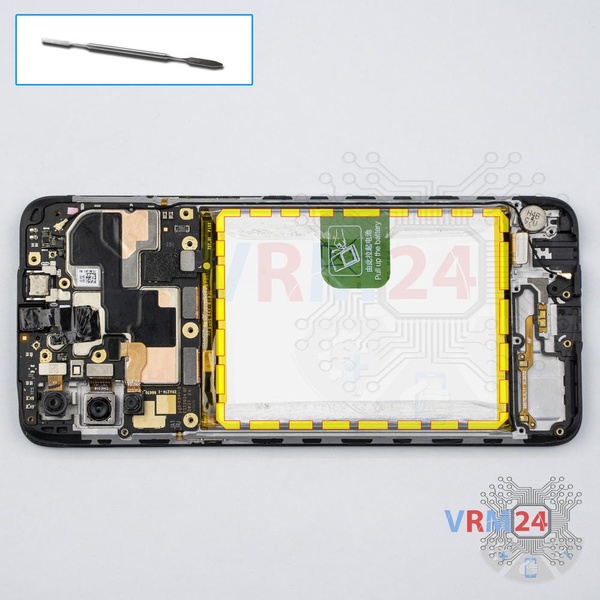

Paso 12. Retirar la batería

Retire con cuidado la batería.


Cómo desmontar Realme C3, Paso 13/1 Cómo desmontar Realme C3, Paso 13/2 Cómo desmontar Realme C3, Paso 13/3

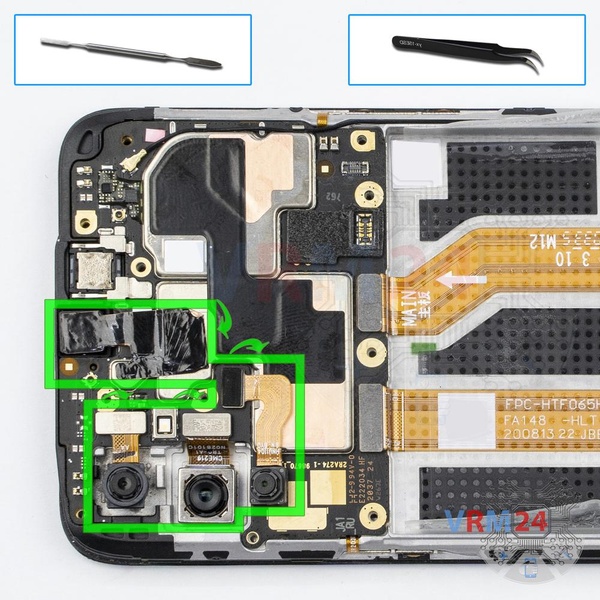

Paso 13. Retire las cámaras

Levante los conectores, retire tres cámaras traseras y una cámara frontal (selfie).


Cómo desmontar Realme C3, Paso 14/1 Cómo desmontar Realme C3, Paso 14/2 Cómo desmontar Realme C3, Paso 14/3

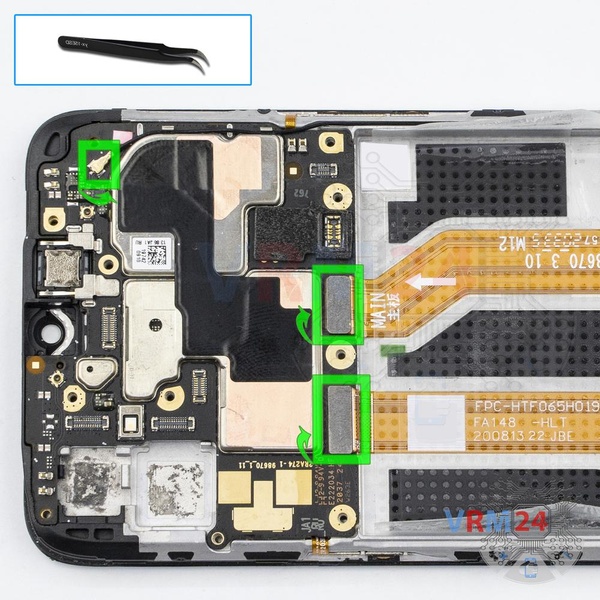

Paso 14. Desconecte los conectores

Levante los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Realme C3, Paso 15/1 Cómo desmontar Realme C3, Paso 15/2 Cómo desmontar Realme C3, Paso 15/3

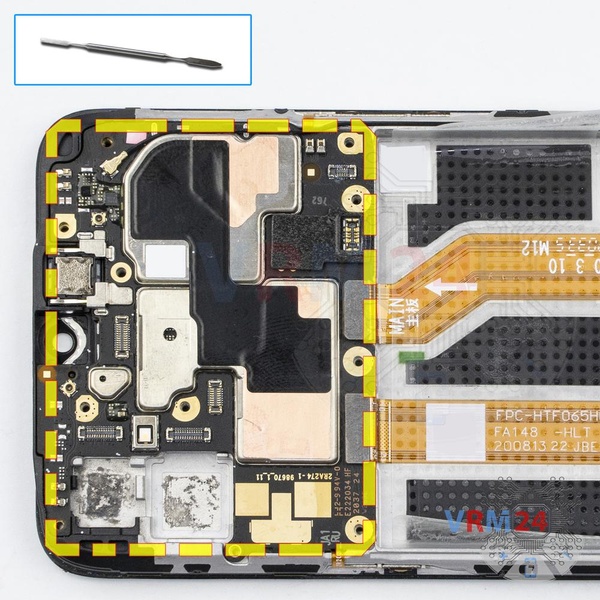

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Instrucciones detalladas de desmontaje de Realme C3 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Realme C3 — Realme C3 RMX2027 lanzado para los mercados en diferentes países.
