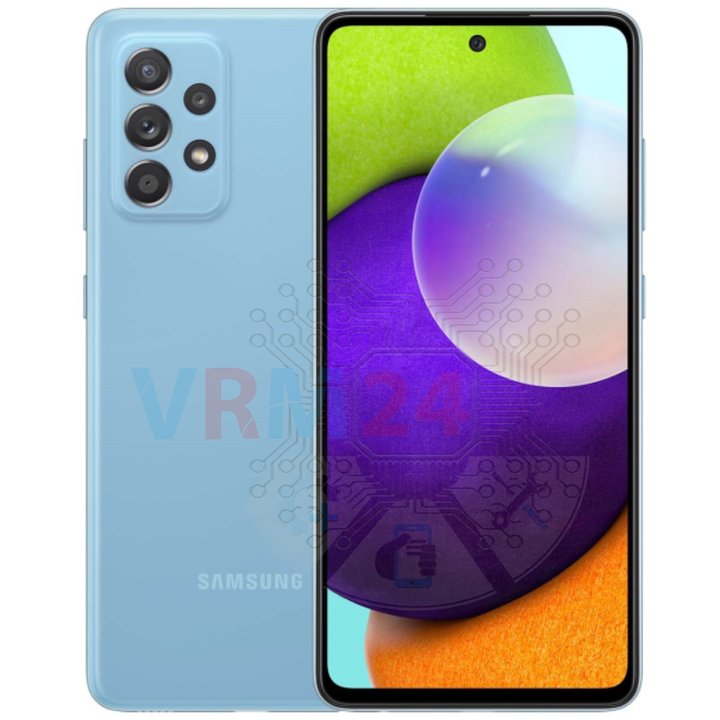

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A52 SM-A525 con la descripción de cada paso y el conjunto de herramientas requerido.

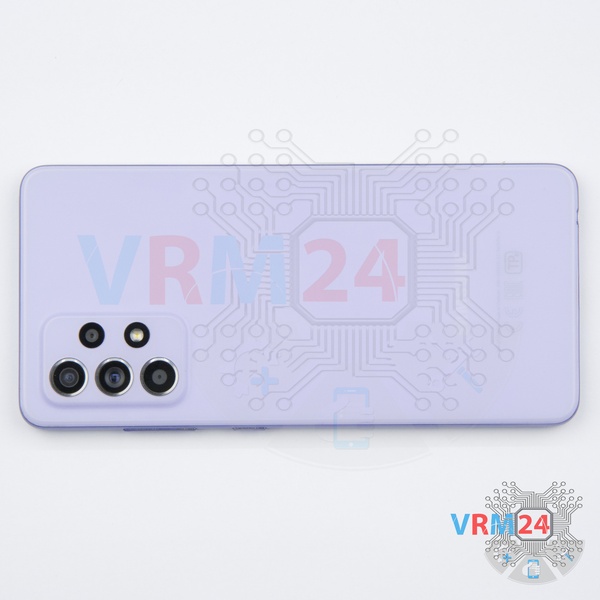

⚠️ Antes de desmontar, no olvides apagar tu teléfono.

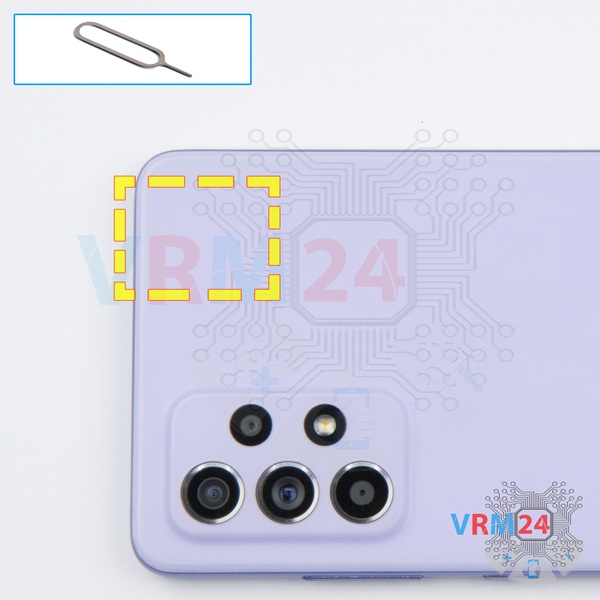

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

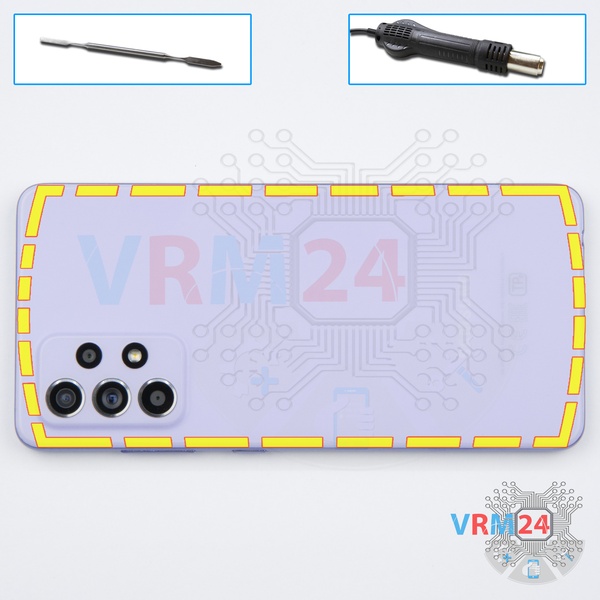

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

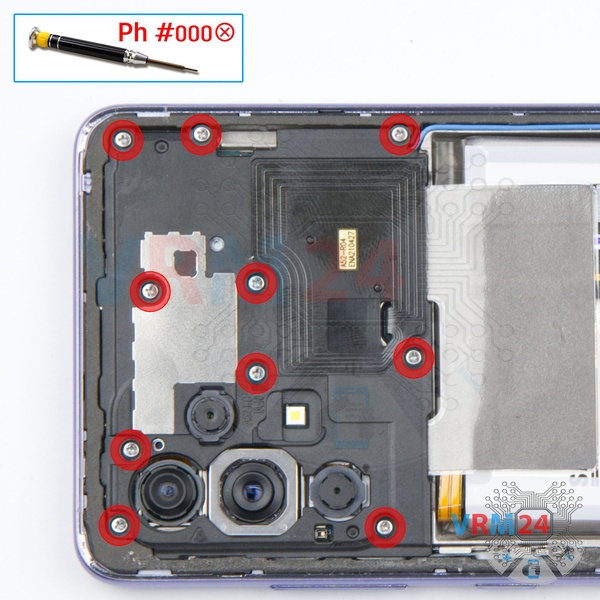

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 10 tornillos.

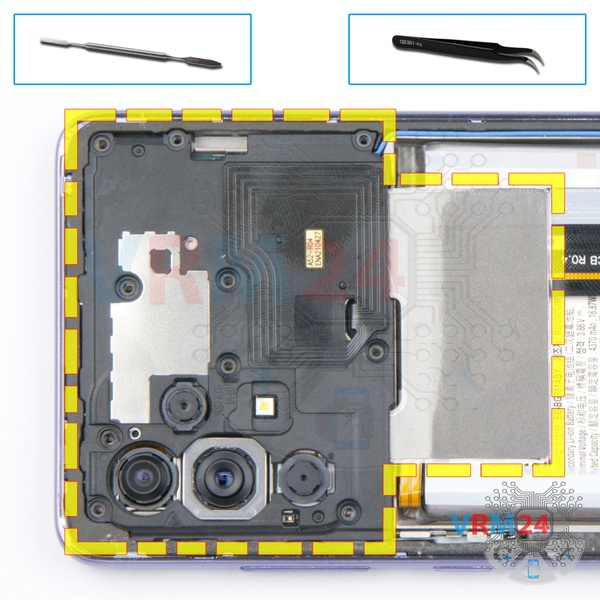

Retire la tapa con una etiqueta NFC y el altavoz del auricular. La tapa protege la placa de circuito impreso (PCB). Trate de levantar la tapa por los bordes y no empuje nada entre ellos para no tocar accidentalmente o cortocircuitar nada en la PCB.

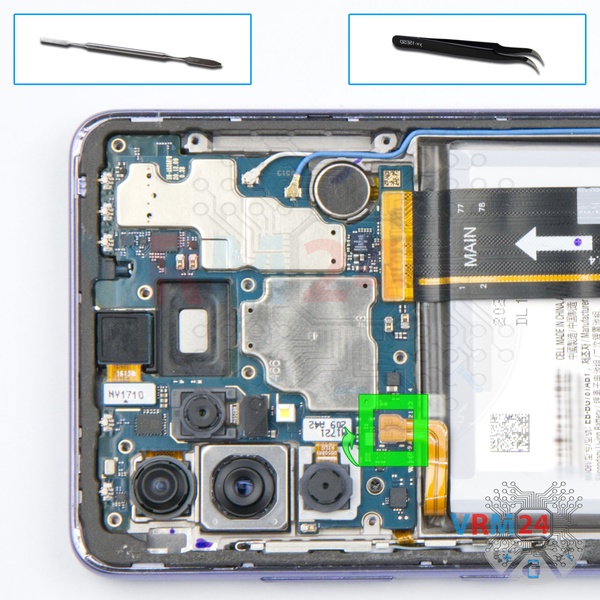

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy A52 SM-A525 cuenta con una batería EB-BG781ABY de 4500 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.

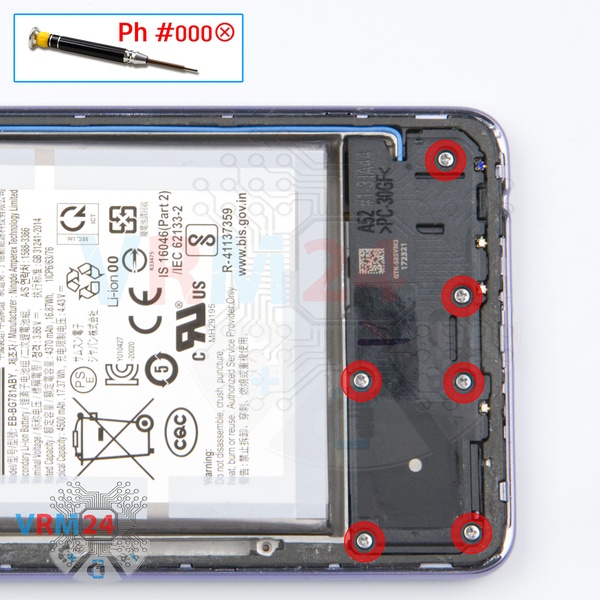

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.

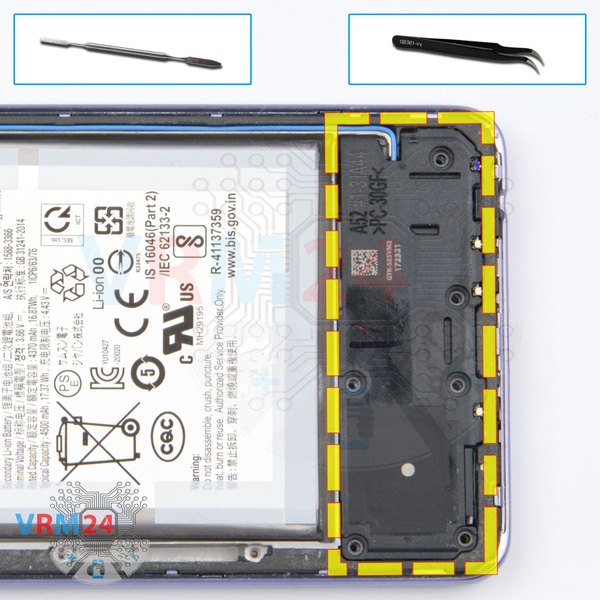

Retire el ensamblaje del altavoz.

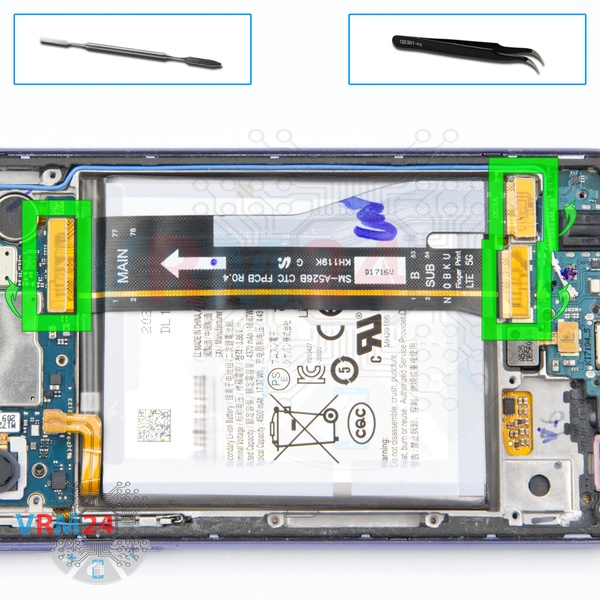

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

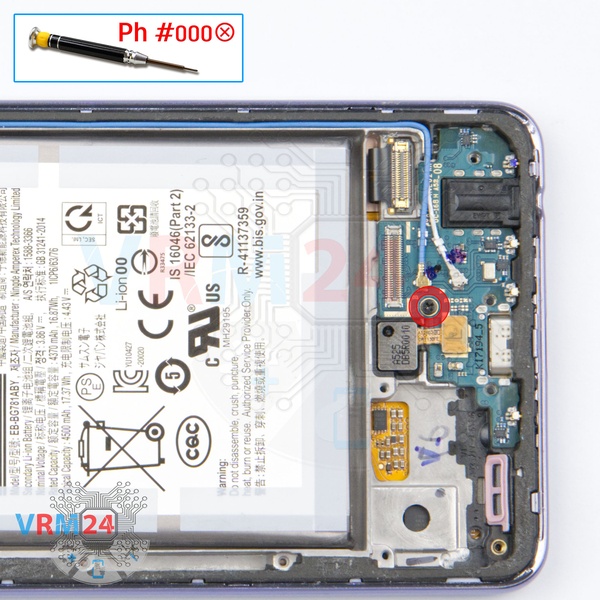

Usando un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo que sujeta la subplaca.

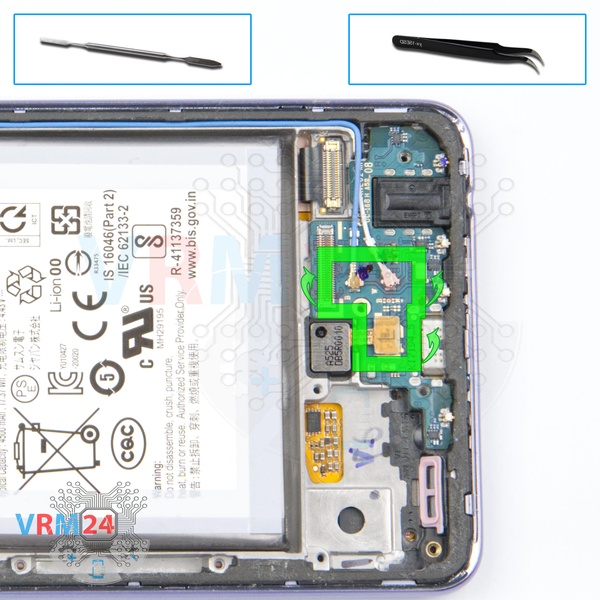

Desconecte dos conectores de cable coaxial, cable al sensor de huellas dactilares en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

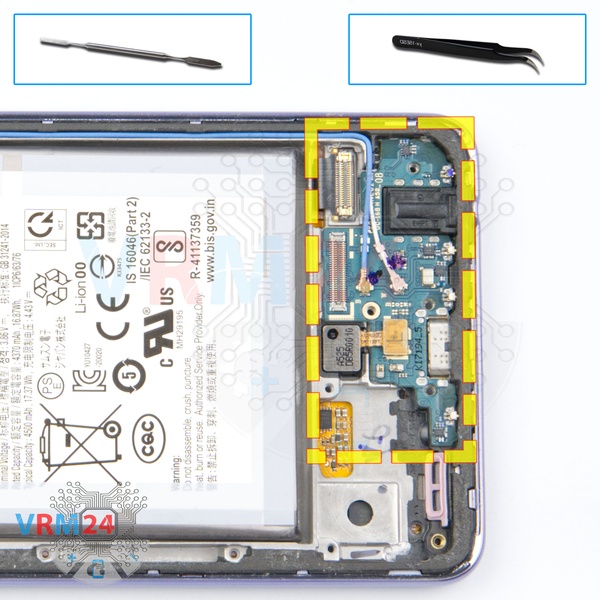

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

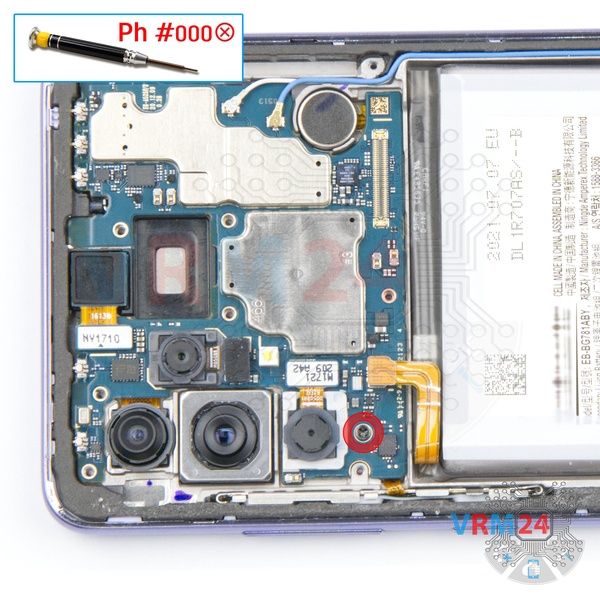

Con un destornillador (Philips PH000 de 1,5 mm), desatornille un tornillo que sujeta la placa base.

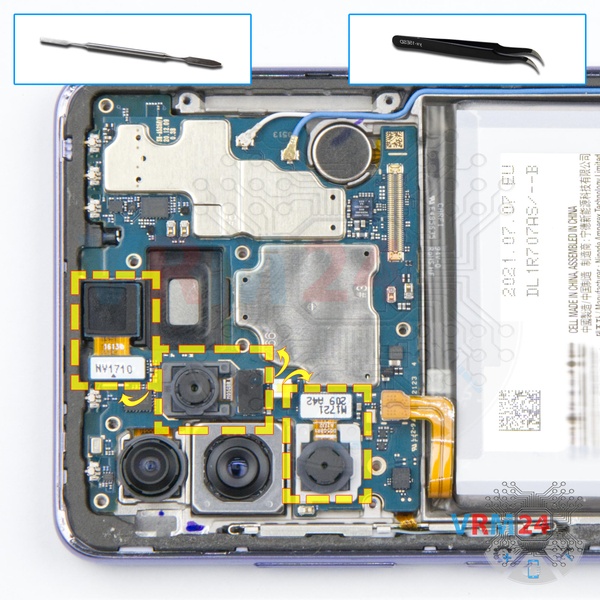

Haz palanca en los conectores y retira dos cámaras traseras y una cámara frontal (selfie).

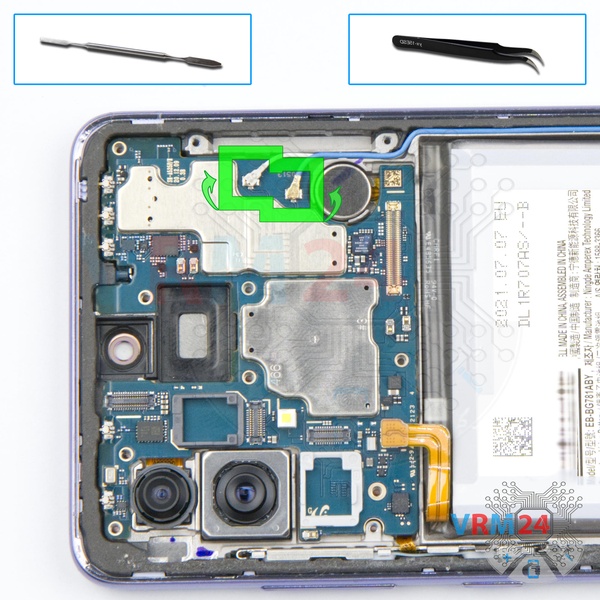

Haz palanca en los conectores de dos cables coaxiales.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

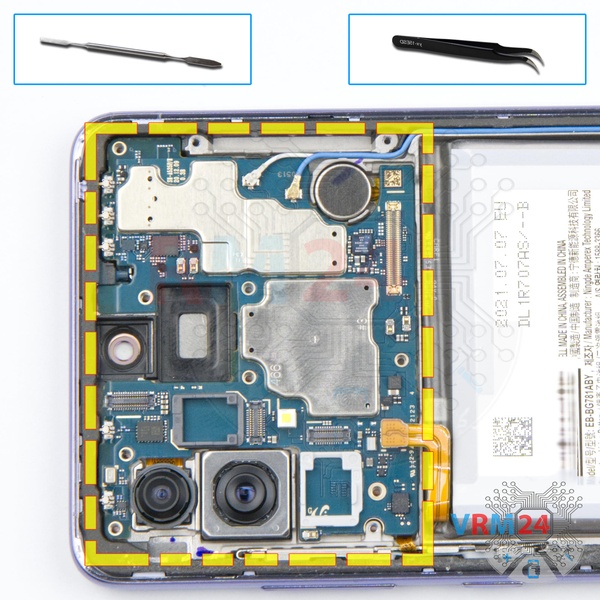

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

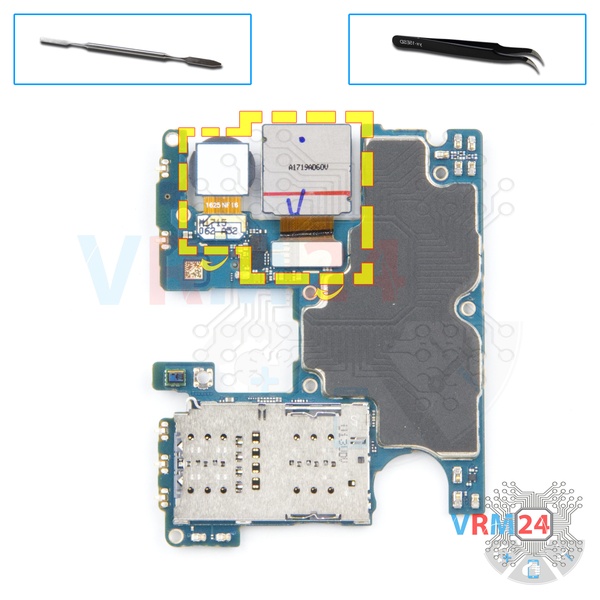

Haz palanca en los conectores y quita las dos cámaras traseras.
