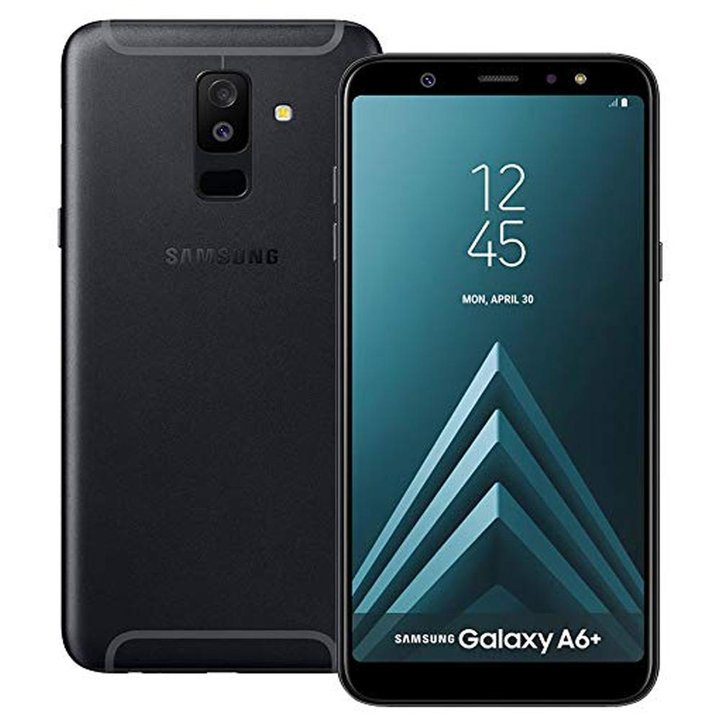

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A6 Plus (2018) SM-A605 con la descripción de cada paso y el conjunto de herramientas requerido.

32532

Vistas

—

Compartir

9

Preguntas

Vadim Popoff

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

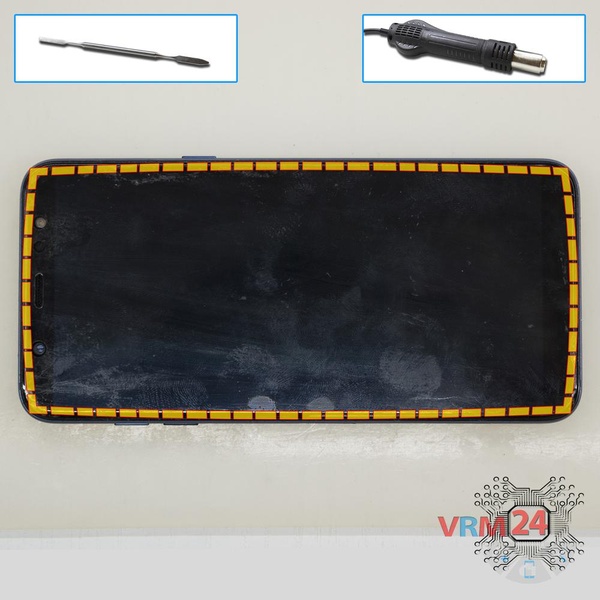

Abre la pantalla táctil

Paso 1.

Abre la pantalla táctil

Separe la pantalla LCD de la carcasa / carcasa.

⚠ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Retire el soporte

Paso 2.

Retire el soporte

Levante la pantalla LCD y & nbsp; retire el soporte que sujeta & nbsp; el conector.

Abre la pantalla

Paso 3.

Abre la pantalla

Desconecte el conector y retire la pantalla LCD.

Retirar las bandejas

Paso 4.

Retirar las bandejas

Con la herramienta clave, abra la tarjeta SIM & amp; ranuras para tarjetas de memoria y retírelas.

⚠ ¡Advertencia!

No presione demasiado, esto puede causar daños.

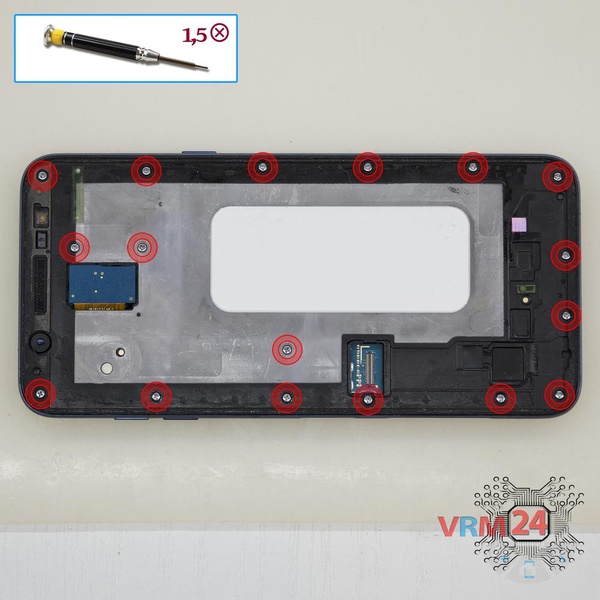

Desenrosque los tornillos

Paso 5.

Desenrosque los tornillos

Con un destornillador (Phillips 1.5 mm PH000), desatornille 17 & nbsp; pernos en el marco del teléfono.

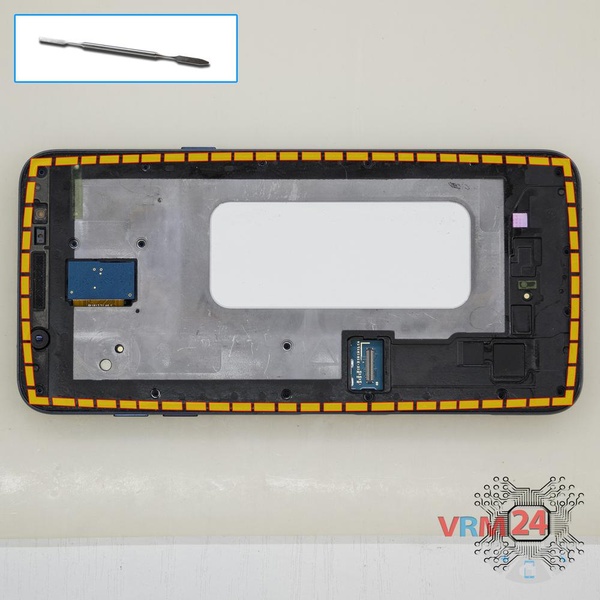

Abrir la tapa central

Paso 6.

Abrir la tapa central

Separe el marco del medio y la contraportada.

Desconecte los conectores

Paso 7.

Desconecte los conectores

Desconecte los conectores de la PCB.

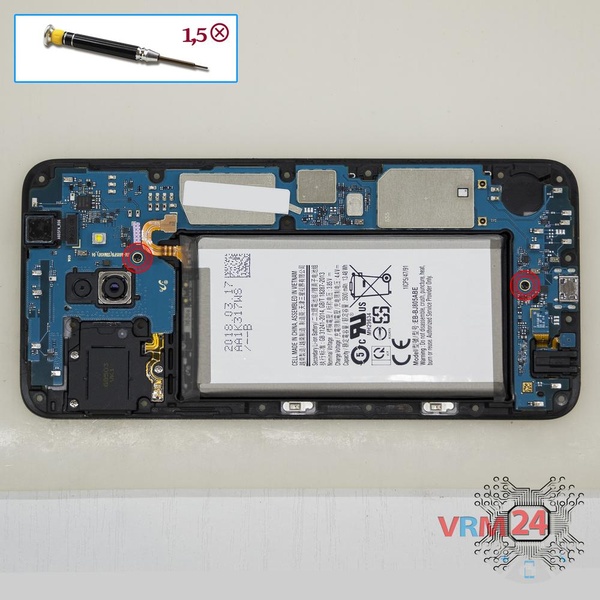

Desenrosque los tornillos

Paso 8.

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

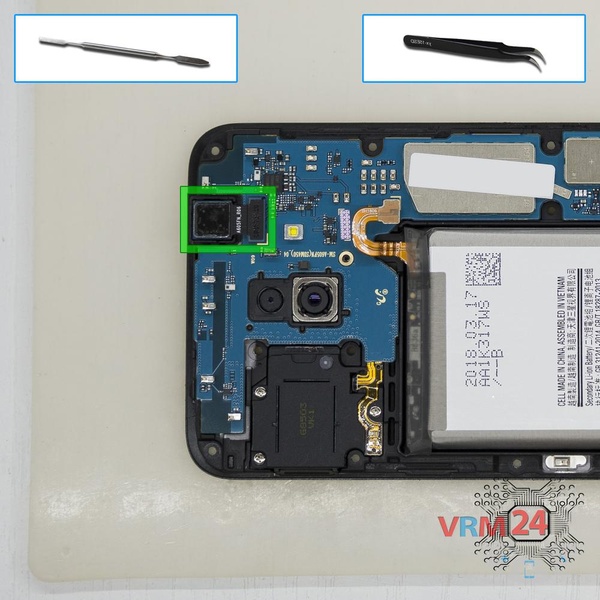

Retire la cámara frontal

Paso 9.

Retire la cámara frontal

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

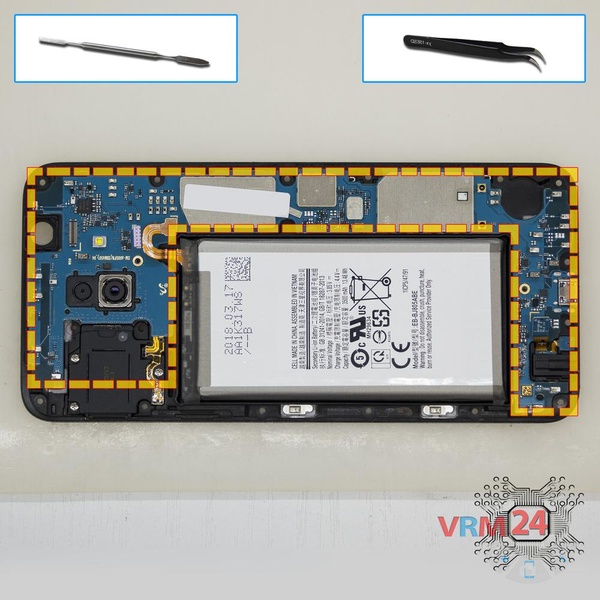

Retire la placa base

Paso 10.

Retire la placa base

Retire la PCB.

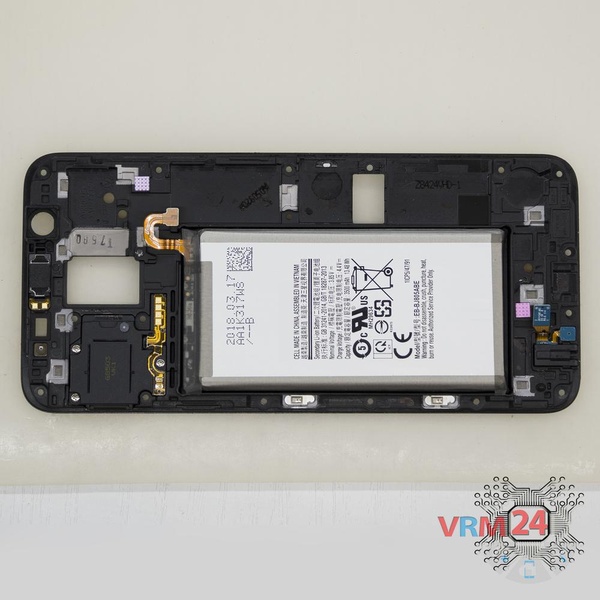

En el marco de la pantalla quedó

Paso 11.

En el marco de la pantalla quedó

Partes en el marco del módulo de visualización.

Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene hard complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy A6 Plus (2018) SM-A605 lanzado para los mercados en diferentes países.

Instrucciones detalladas de desmontaje de Samsung Galaxy A6 Plus (2018) SM-A605 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
