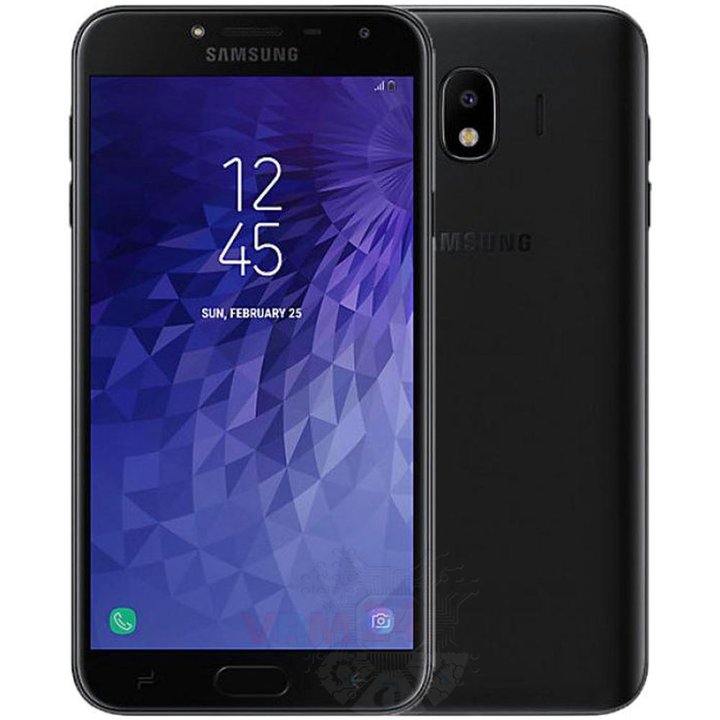

Samsung Galaxy J4 SM-J400

Dificultad de desmontaje:
Mediano

Duración:
16 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy J4 SM-J400 (Samsung Galaxy J4 J400F/DS (Global DS); J400G/DS) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 1/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 1/2

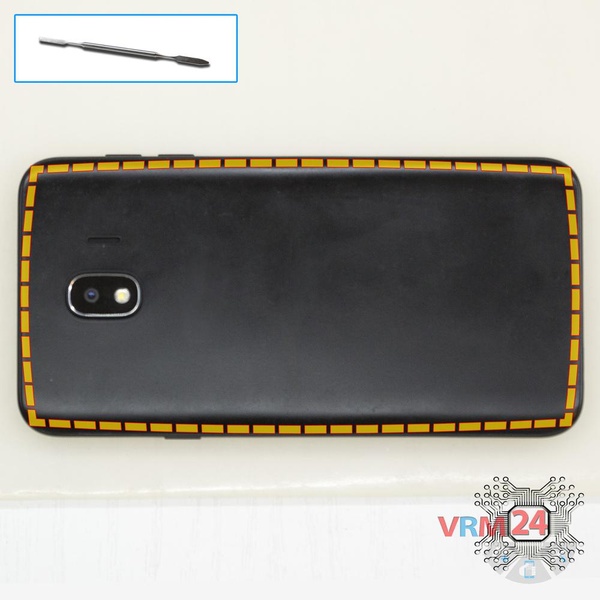

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 2/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 2/2

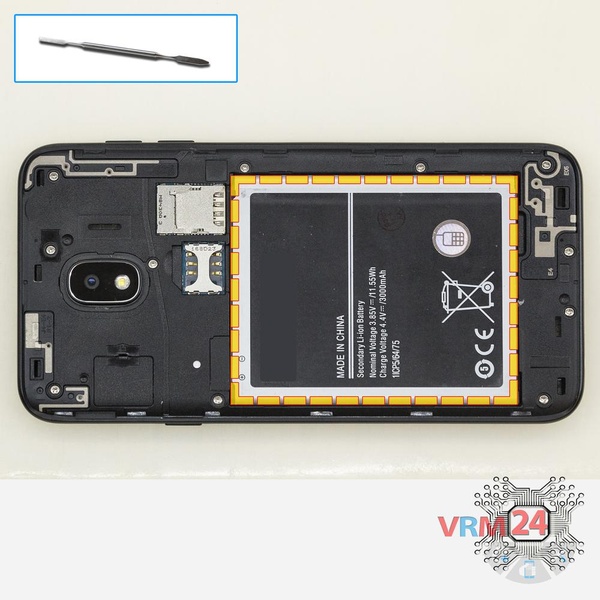

Paso 2.

Levante y retire la batería.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 3/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 3/2

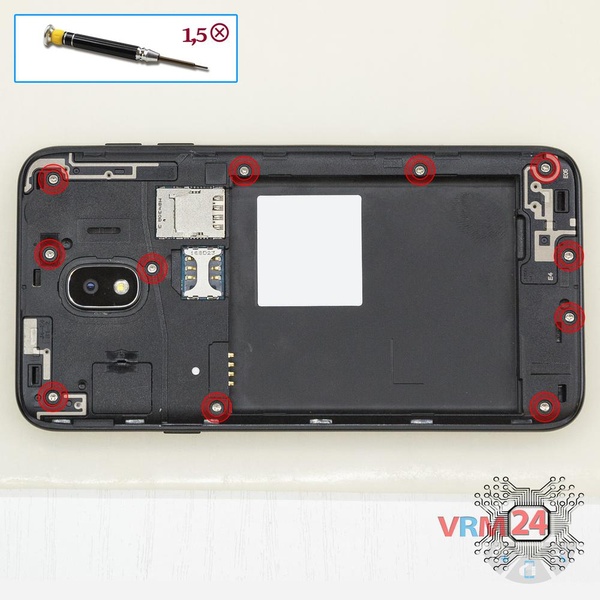

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 4/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 4/2

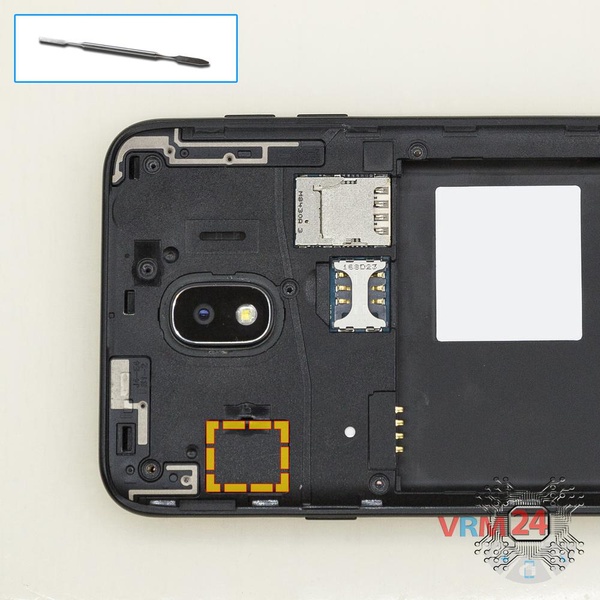

Paso 4.

Retire la tapa que oculta el conector.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 5/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 5/2

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 5/3

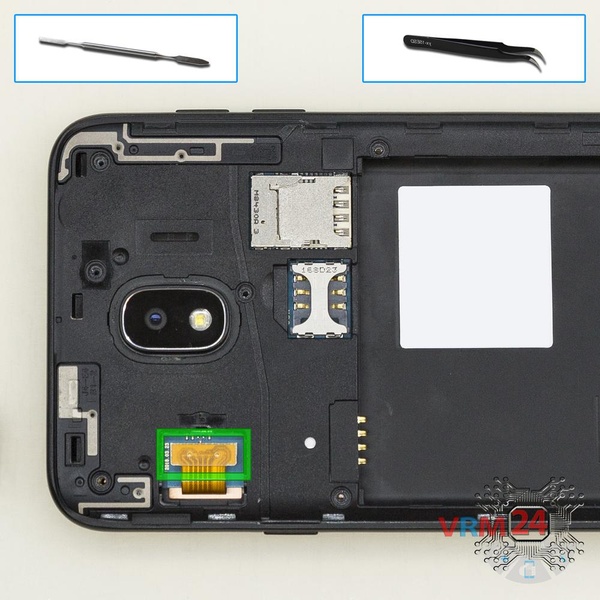

Paso 5.

Levante el conector del módulo de pantalla.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 6/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 6/2

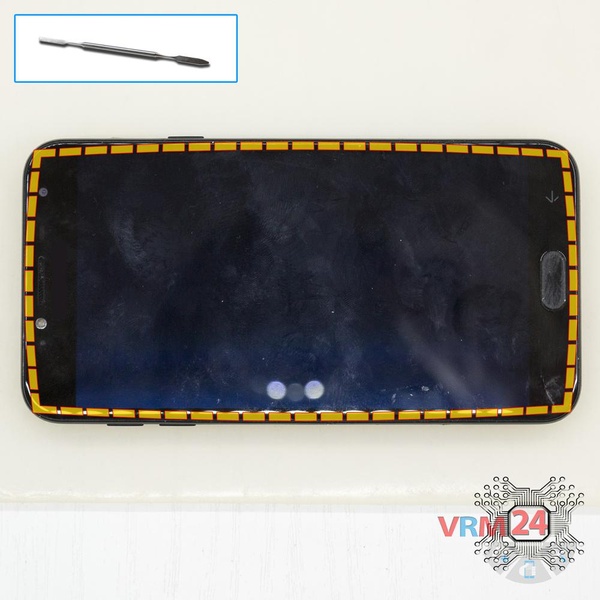

Paso 6.

Separe el módulo de visualización de la cubierta.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 7/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 7/2

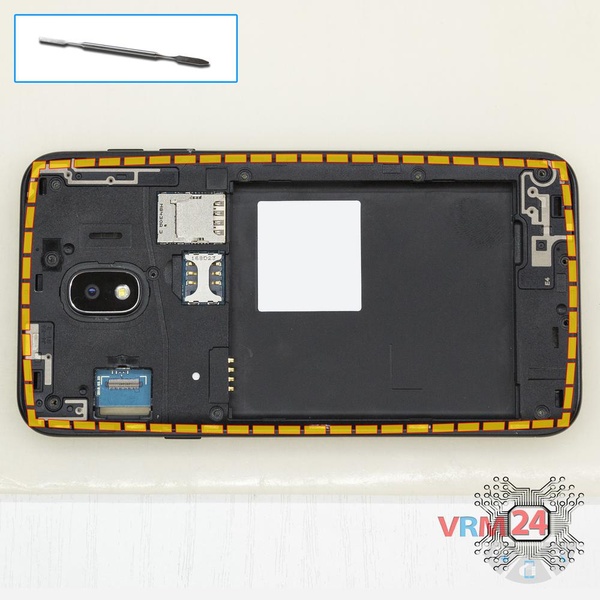

Paso 7.

Haga palanca y retire el marco del medio.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 8/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 8/2

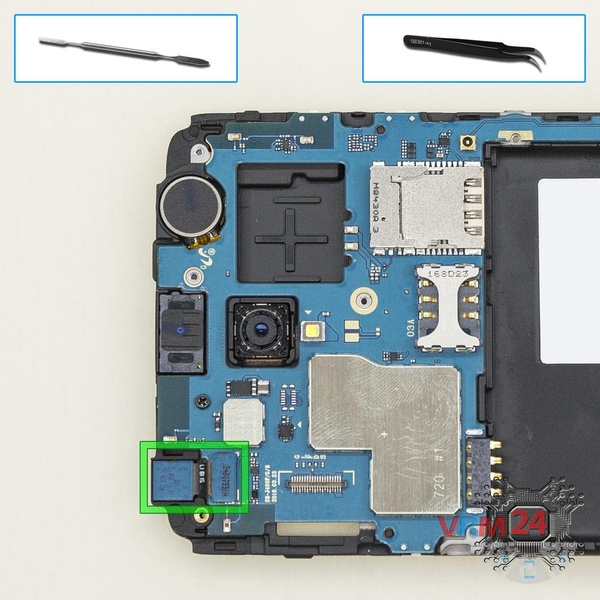

Paso 8.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 9/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 9/2

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 9/3

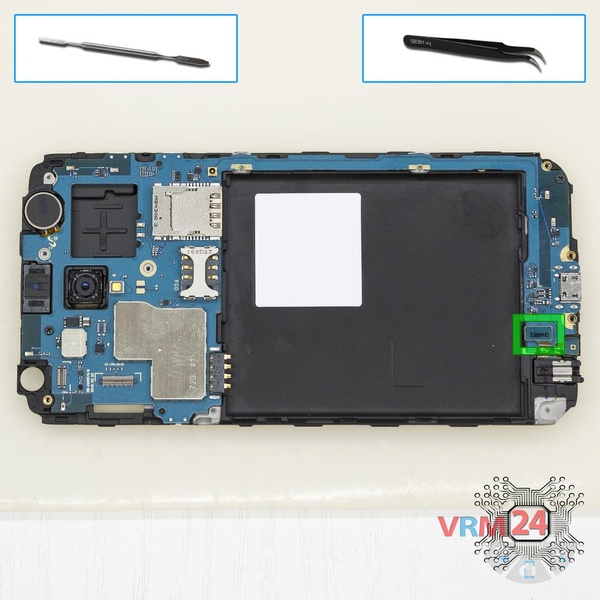

Paso 9.

Desconecte el conector & nbsp; de la PCB.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 10/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 10/2

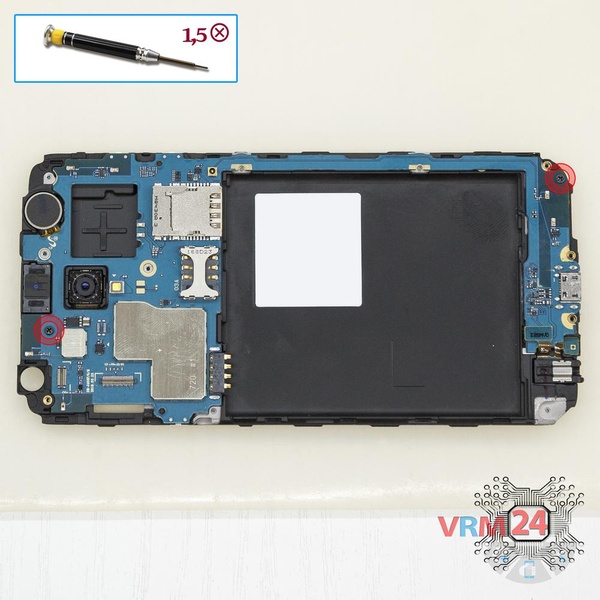

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 11/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 11/2

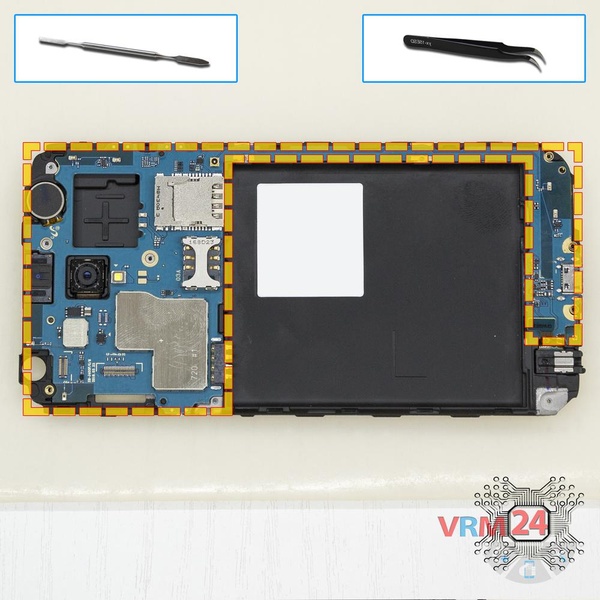

Paso 11.

Retire la PCB.

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 12/1

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 12/2

Cómo desmontar Samsung Galaxy J4 SM-J400, Paso 12/3

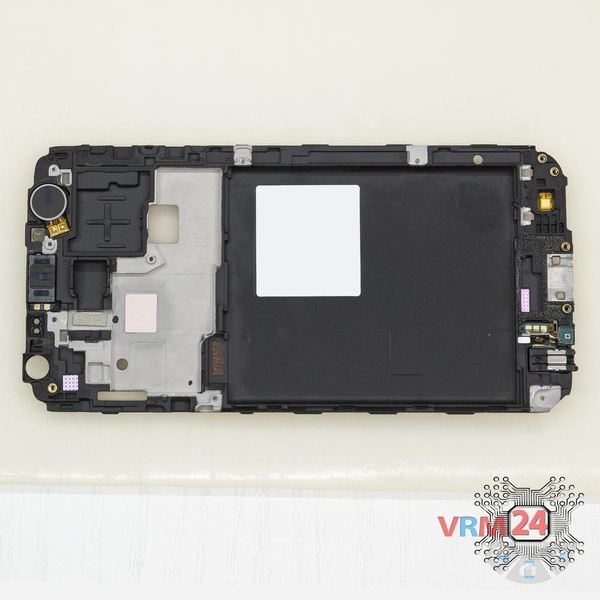

Paso 12.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy J4 SM-J400 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy J4 SM-J400

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 16 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy J4 SM-J400 — Samsung Galaxy J4 J400F/DS (Global DS); J400G/DS lanzado para los mercados en diferentes países.
