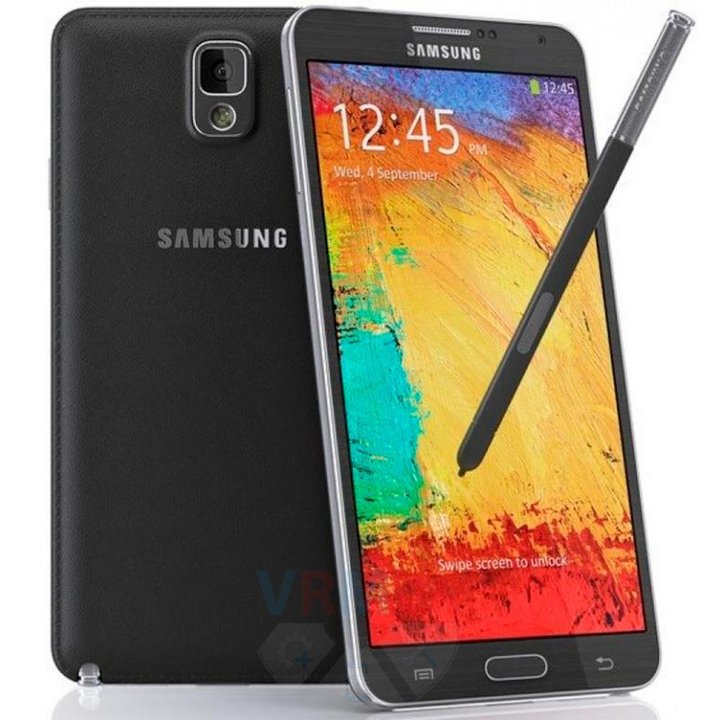

Samsung Galaxy Note 3 SM-N9000

Dificultad de desmontaje:
Mediano

Duración:
4 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Note 3 SM-N9000 (Samsung N9000 (3G); N9005 (3G/LTE) or Samsung Galaxy Note III; Samsung Galaxy Note 3 N9002) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 1/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 1/2

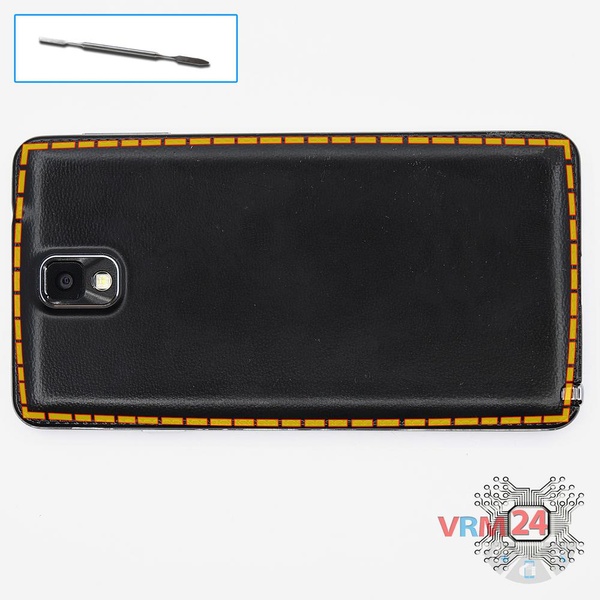

Paso 1.

Abra la cubierta trasera. & nbsp; Extraiga el lápiz óptico.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 2/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 2/2

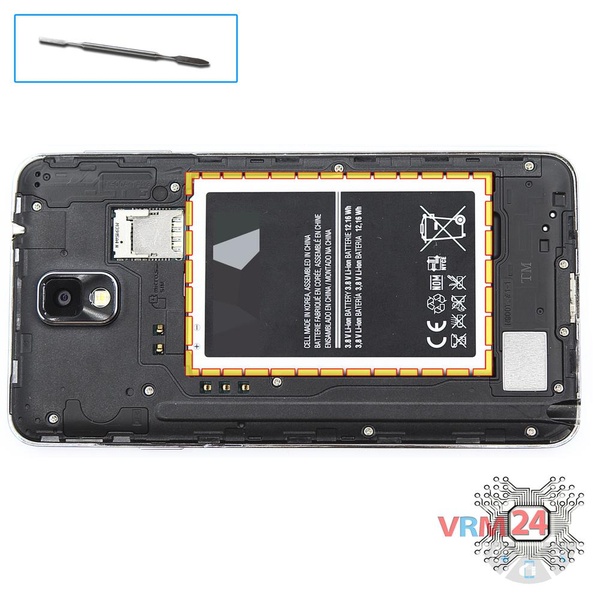

Paso 2.

Levante y retire la batería.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 3/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 3/2

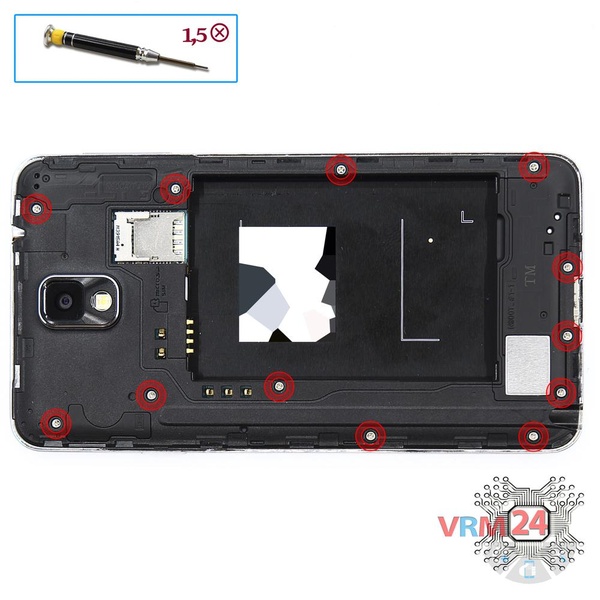

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 4/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 4/2

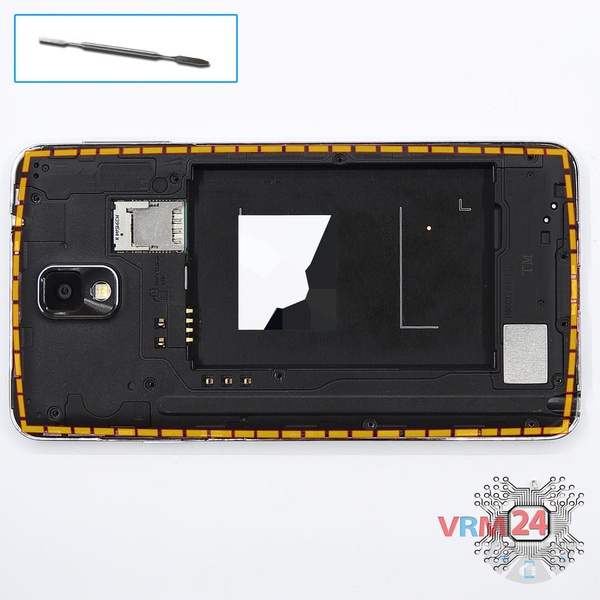

Paso 4.

Haga palanca y retire el marco del medio.

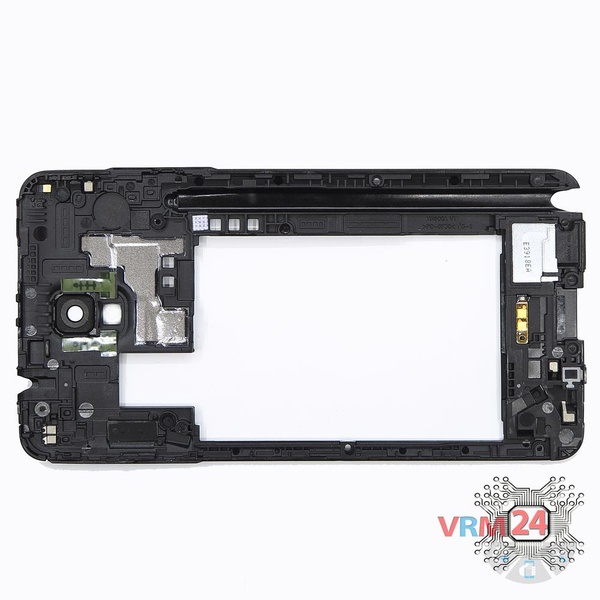

Paso 5.

El marco del medio.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 6/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 6/2

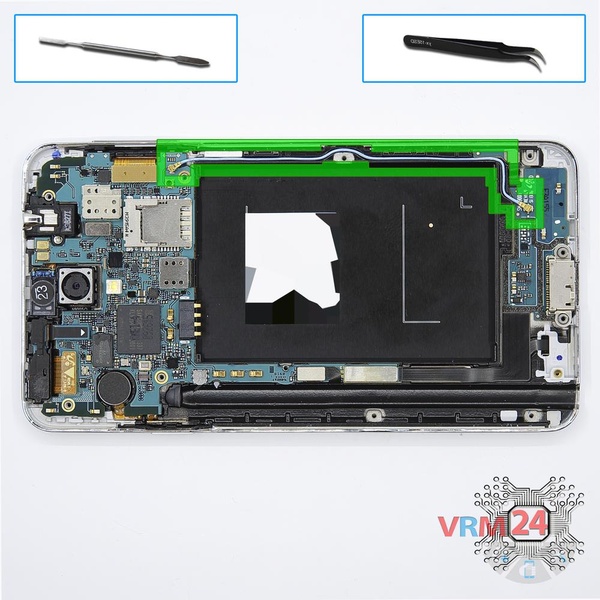

Paso 6.

Levante los conectores y retire el cable coaxial.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 7/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 7/2

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 7/3

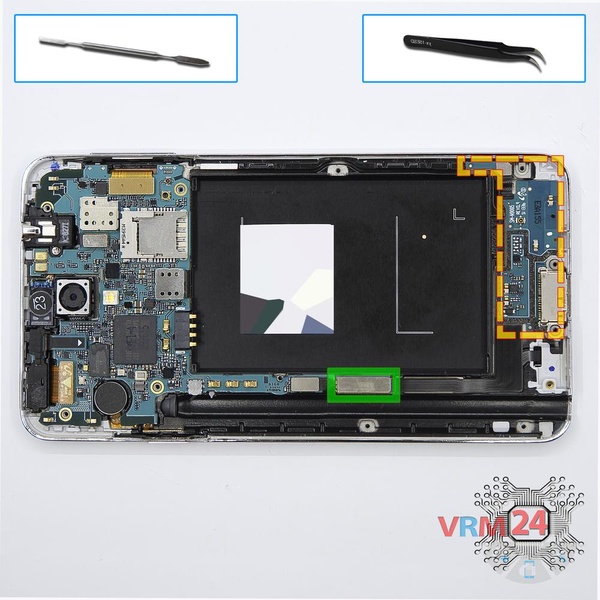

Paso 7.

Levante el conector del cable entre placas y retire la PCB inferior.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 8/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 8/2

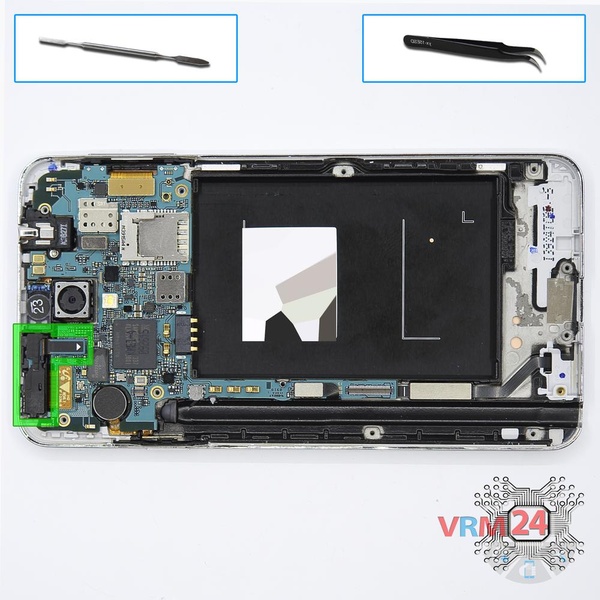

Paso 8.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 9/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 9/2

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 9/3

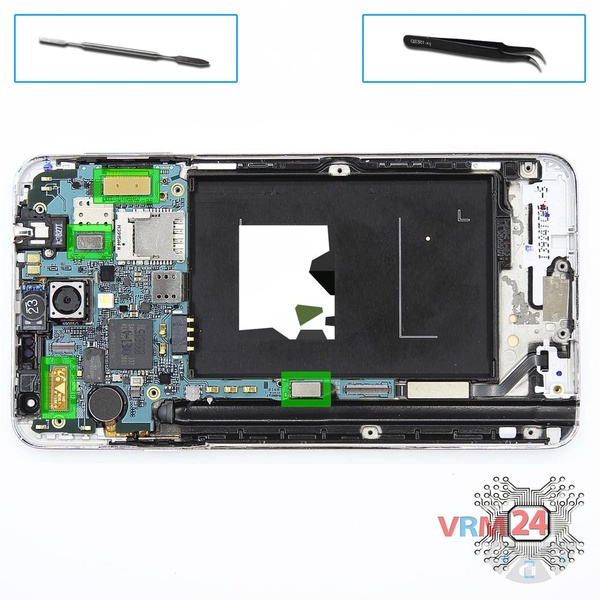

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 10/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 10/2

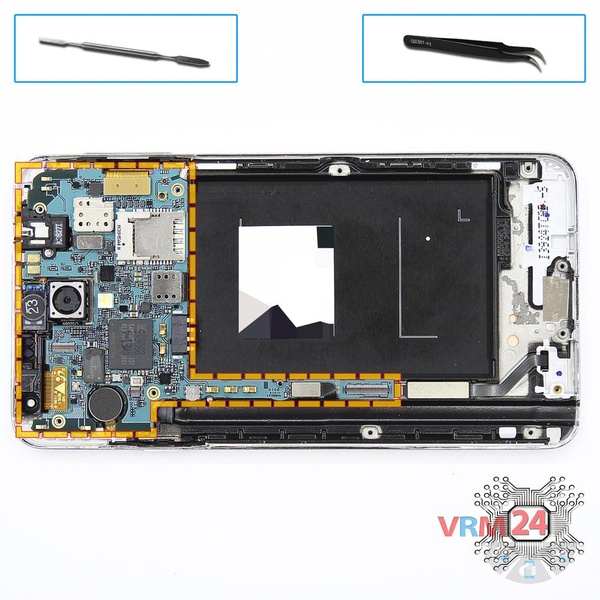

Paso 10.

Retire la PCB.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 11/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 11/2

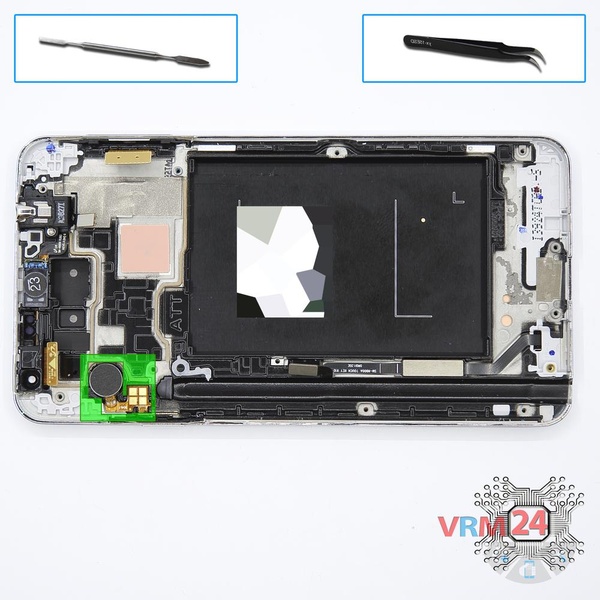

Paso 11.

Haga palanca y retire el motor de vibración.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 12/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 12/2

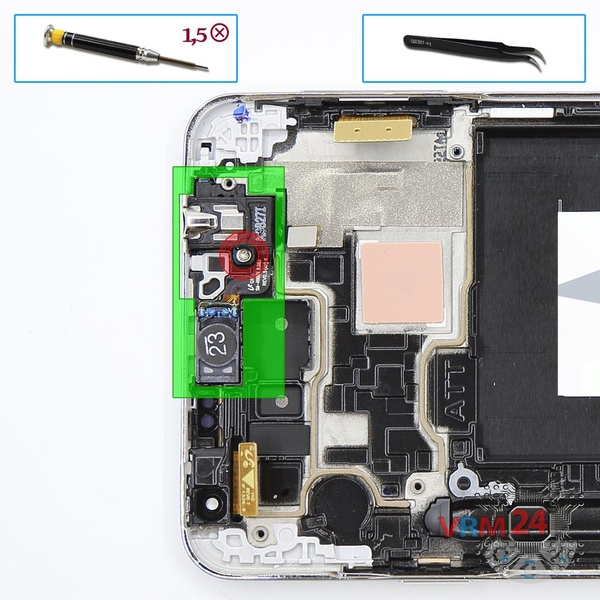

Paso 12.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 & nbsp; perno. Haga palanca y retire el cable con un auricular (altavoz) y un conector / enchufe para auriculares.

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 13/1

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 13/2

Cómo desmontar Samsung Galaxy Note 3 SM-N9000, Paso 13/3

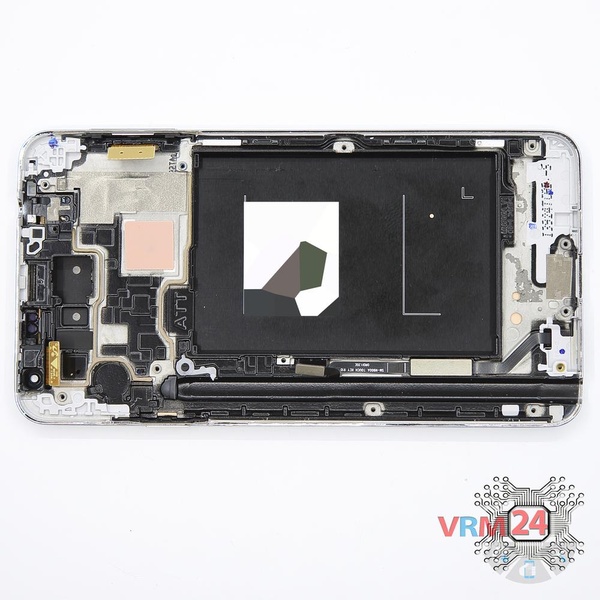

Paso 13.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy Note 3 SM-N9000 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Note 3 SM-N9000

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Note 3 SM-N9000 — Samsung N9000 (3G); N9005 (3G/LTE) or Samsung Galaxy Note III; Samsung Galaxy Note 3 N9002 lanzado para los mercados en diferentes países.
