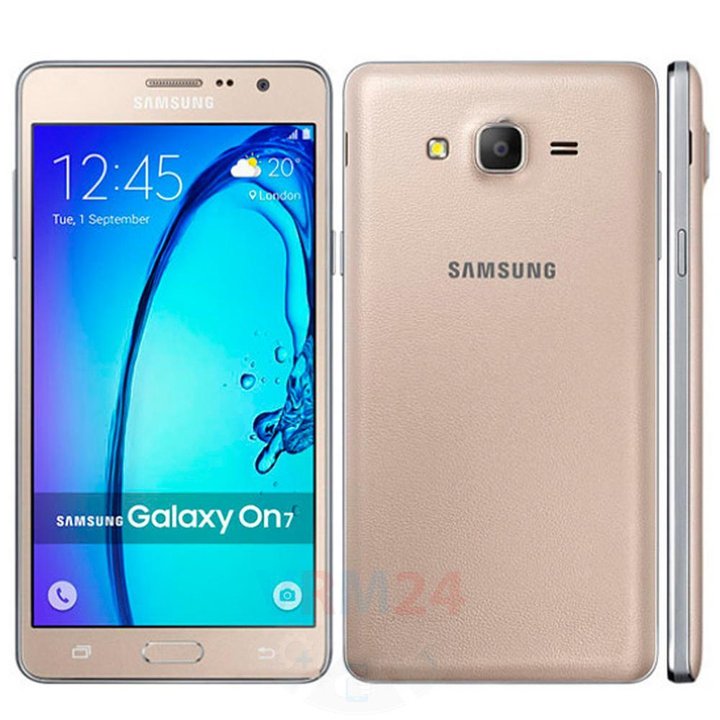

Samsung Galaxy On7 SM-G6000

Dificultad de desmontaje:
Mediano

Duración:
4 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy On7 SM-G6000 (Samsung G600FY (India, Brazil); Galaxy Wide G600S (Korea)) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

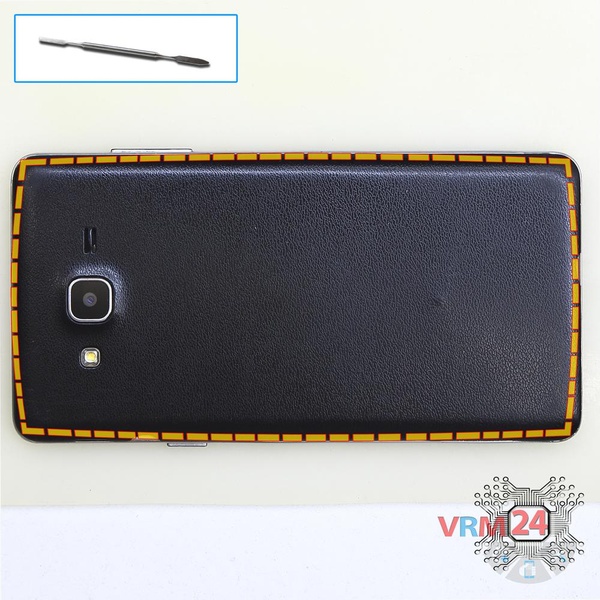

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 2/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 2/2

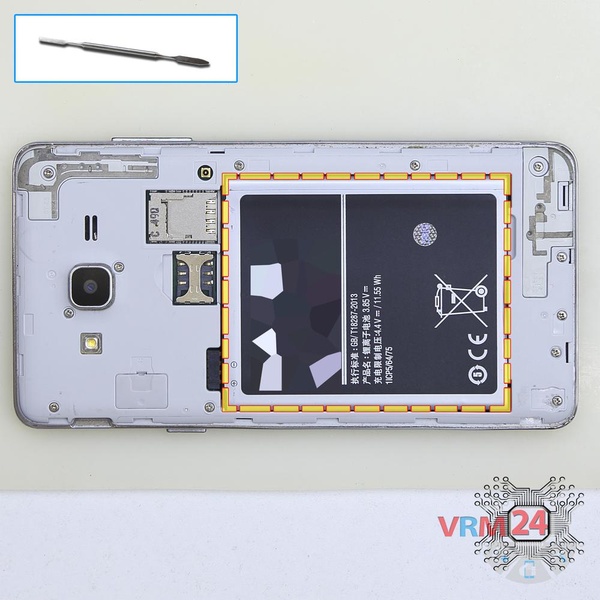

Paso 2.

Levante y retire la batería.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 3/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 3/2

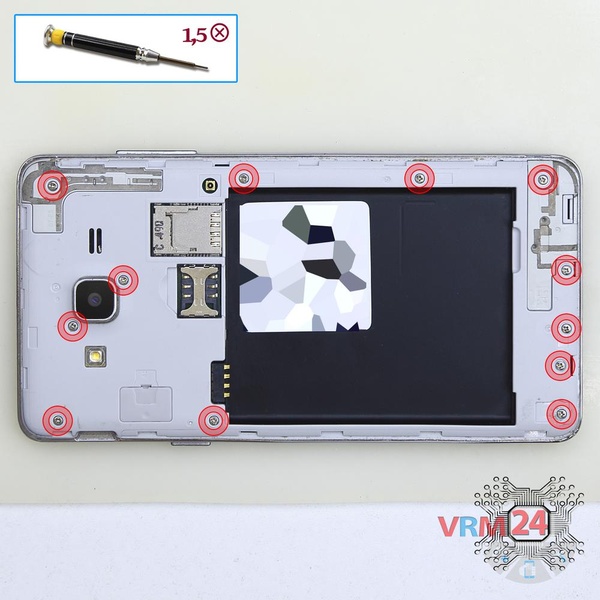

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 4/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 4/2

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 4/3

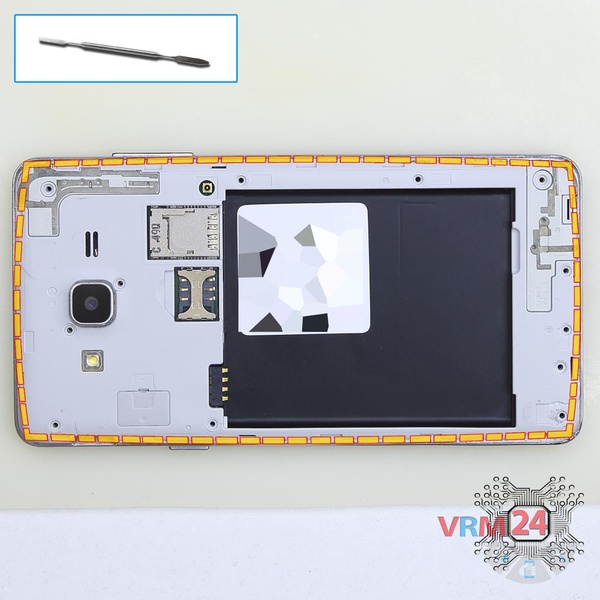

Paso 4.

Haga palanca y retire el marco del medio.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 5/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 5/2

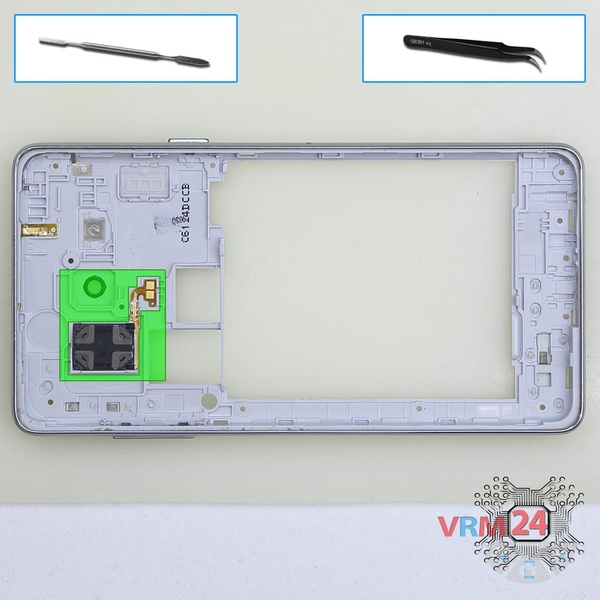

Paso 5.

Haga palanca y retire el zumbador (altavoz).

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 6/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 6/2

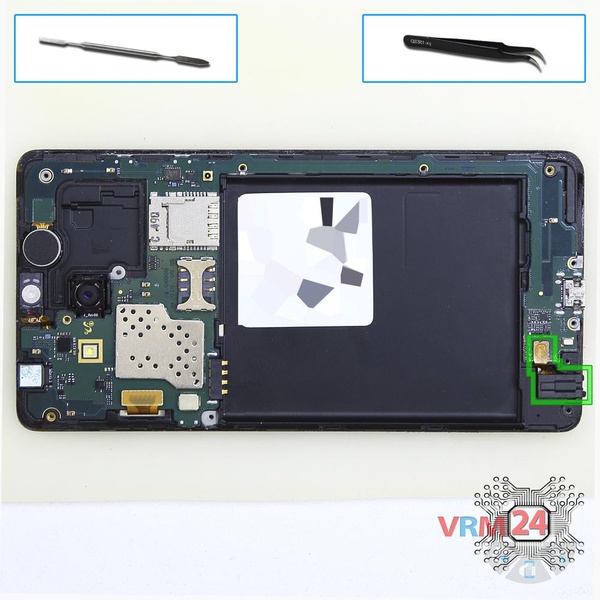

Paso 6.

Haga palanca en el conector de la placa de circuito impreso y retire el conector / toma de auriculares.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 7/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 7/2

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 7/3

Paso 7.

Desconecte el conector & nbsp; en PCB.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 8/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 8/2

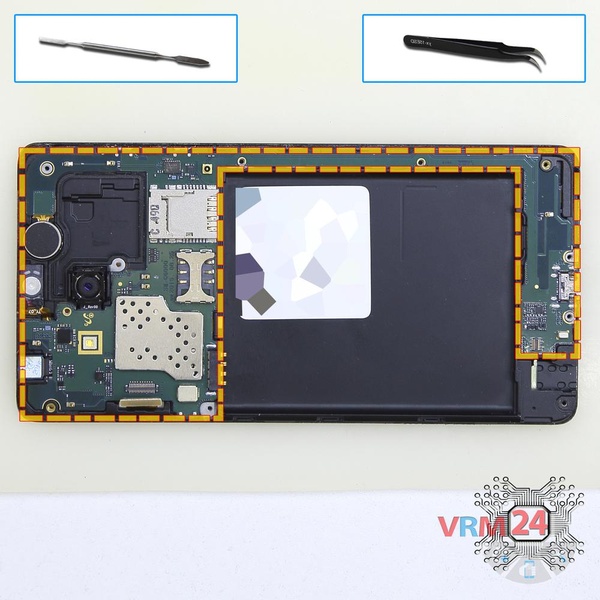

Paso 8.

Retire la PCB.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 9/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 9/2

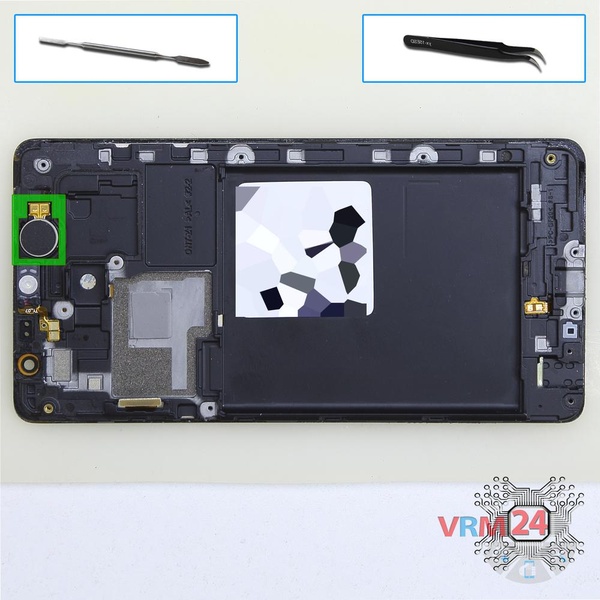

Paso 9.

Hacer palanca & amp; quitar el motor de vibración.

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 10/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 10/2

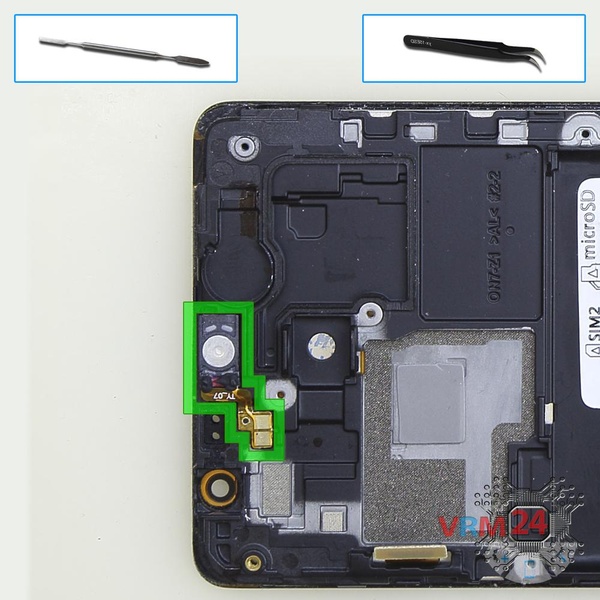

Paso 10.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 11/1

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 11/2

Cómo desmontar Samsung Galaxy On7 SM-G6000, Paso 11/3

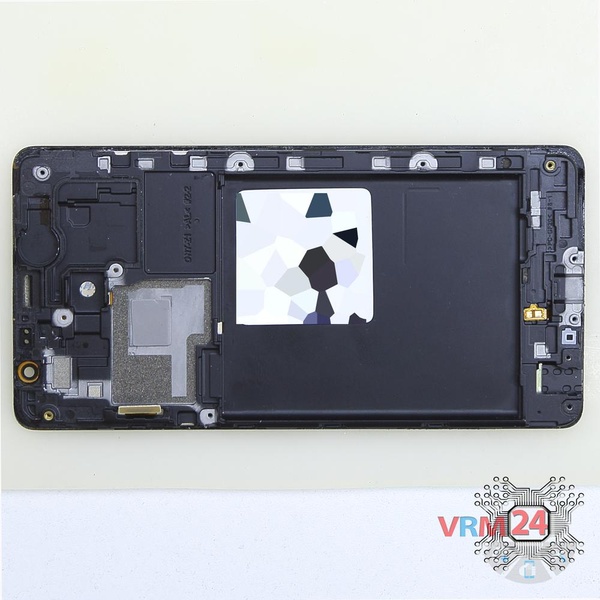

Paso 11.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy On7 SM-G6000 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy On7 SM-G6000

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy On7 SM-G6000 — Samsung G600FY (India, Brazil); Galaxy Wide G600S (Korea) lanzado para los mercados en diferentes países.
