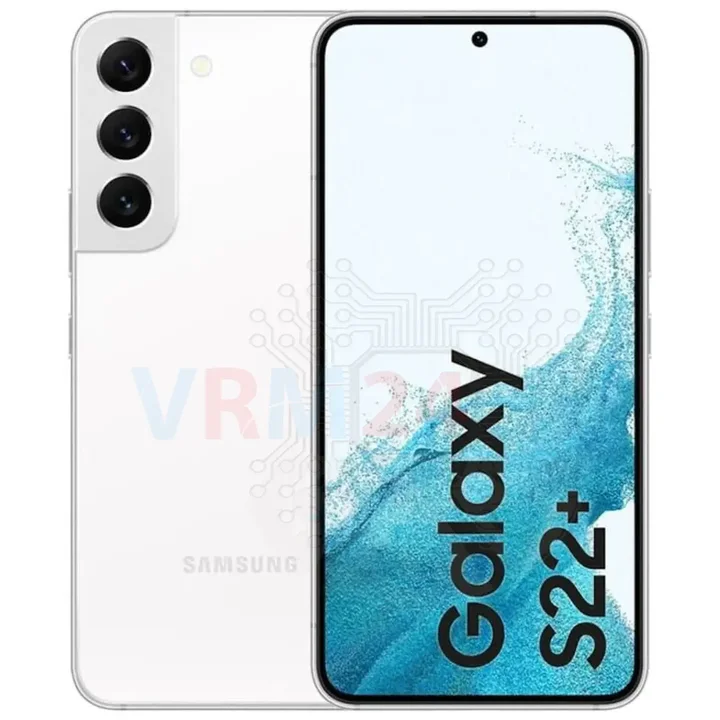

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S22+ SM-S906 (Samsung S22 Plus SM-S906B, SM-S906B/DS; SM-S906U; SM-S906U1; SM-S906W; SM-S906N; SM-S9060; SM-S906E) con la descripción de cada paso y el conjunto de herramientas requerido.

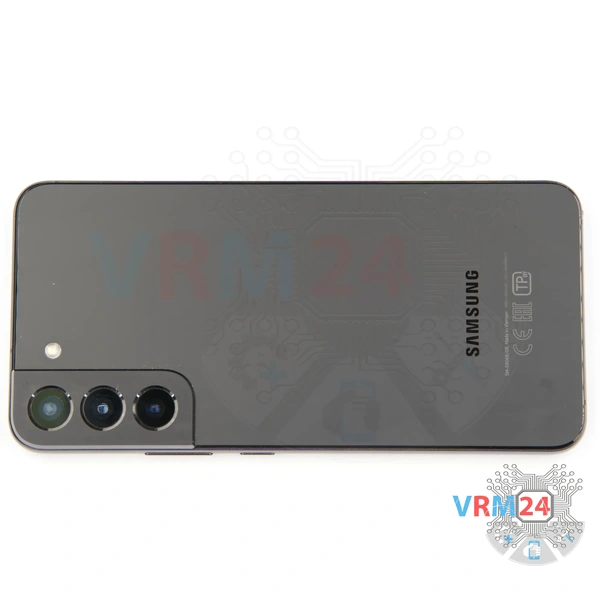

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

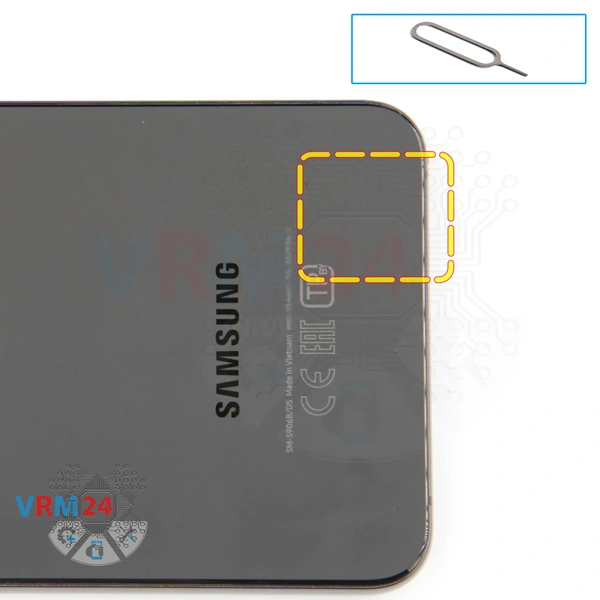

Al principio, debemos quitar la bandeja de la tarjeta. Para ello, utilizamos una herramienta especial, la insertamos en el orificio y sacamos la bandeja de la tarjeta.

⚠️️Tenga en cuenta que el orificio del micrófono se encuentra al lado de la bandeja de la tarjeta.

Necesitamos calentar la superficie de la tapa trasera a aproximadamente 70°C o 160°F. Para ello podemos utilizar una esterilla térmica o un secador de pelo.

Y después de 5-7 minutos podemos proceder al desmontaje.

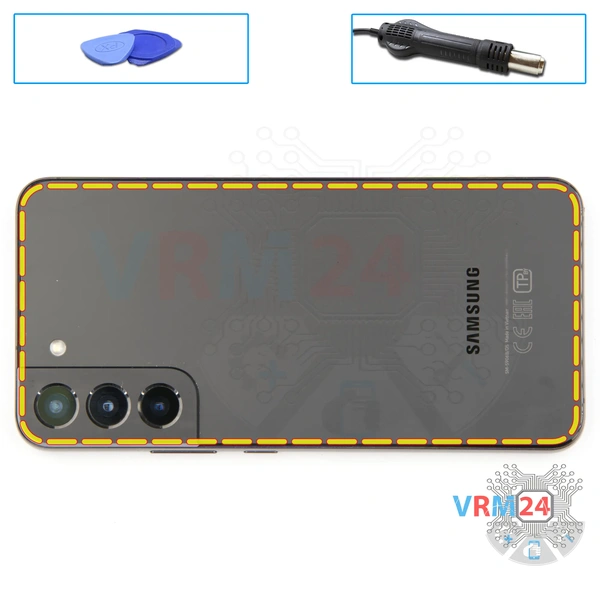

Para despegar la tapa trasera, primero utilizamos una herramienta metálica fina. Intentamos levantar la tapa ligeramente porque la tapa está un poco hundida.

Y luego intentamos deslizar la fina película de plástico por debajo de la tapa trasera. Tenemos que tener el máximo cuidado posible para no dañar nada accidentalmente con la herramienta metálica.

Y luego pasamos la película por el borde cortando la base adhesiva.

⚠️️ Siempre hay que tener cuidado en la zona de los botones laterales, porque en esta zona se pueden ubicar los cables.

⚠️️ También tenemos que tener cuidado en la zona de las cámaras, para no tocar o dañar las lentes.

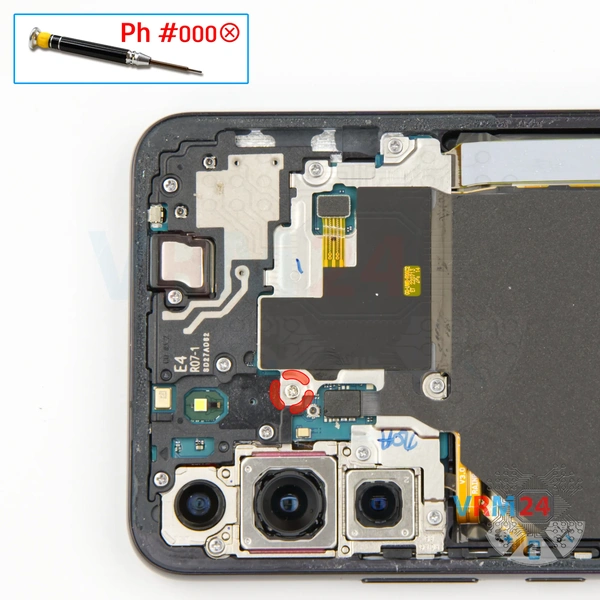

Con un destornillador Phillips de 1,5 mm (PH #000), desatornille un tornillo pequeño.

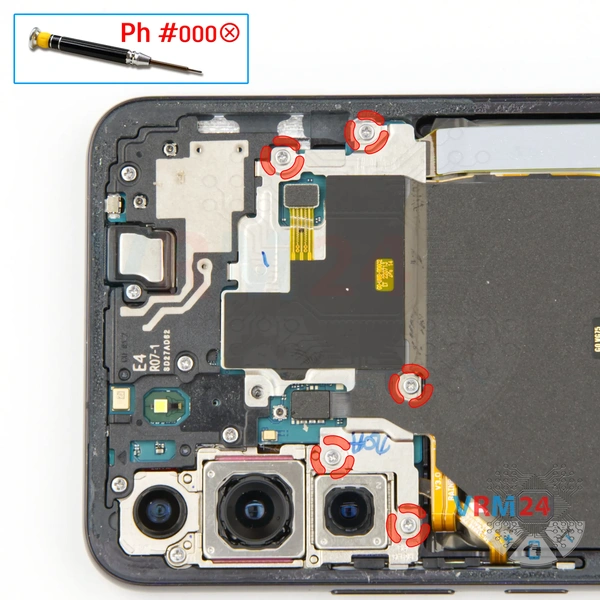

Usamos un destornillador Phillips de 1,5 mm o #000 para desatornillar cinco tornillos que sujetan la cubierta con un NFC.

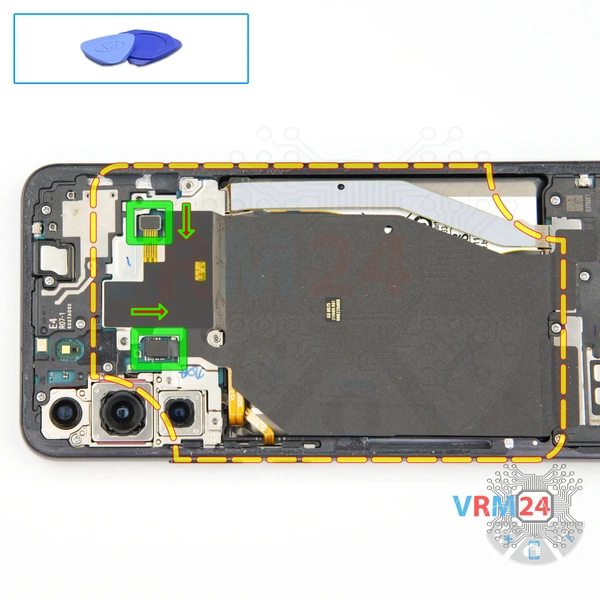

Desconectamos los dos conectores para NFC y carga inalámbrica.

Después levantamos la tapa y doblamos este conjunto hacia atrás.

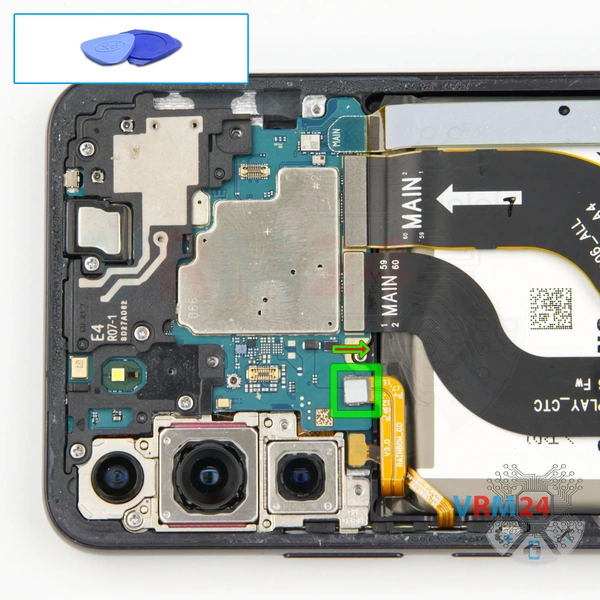

Y con una herramienta no metálica desconectamos el conector de la batería.

ℹ️️ El modelo Samsung Galaxy S22+ SM-S906 cuenta con una batería EB-BS906ABY con una capacidad de 3000 mAh (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

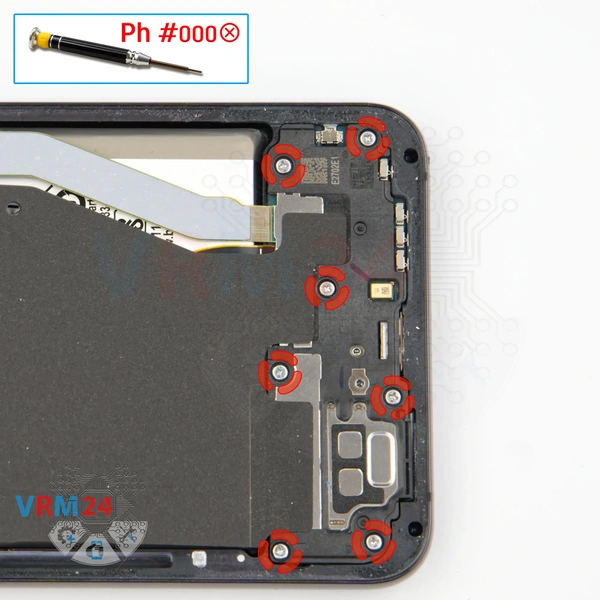

Pasamos a desatornillar los tornillos de la parte inferior. El mismo destornillador Phillips de 1,5 mm.

Los tornillos parecen ser todos iguales, pero recomendamos colocarlos en una superficie especial en un orden fácil de recordar para volver a montarlos.

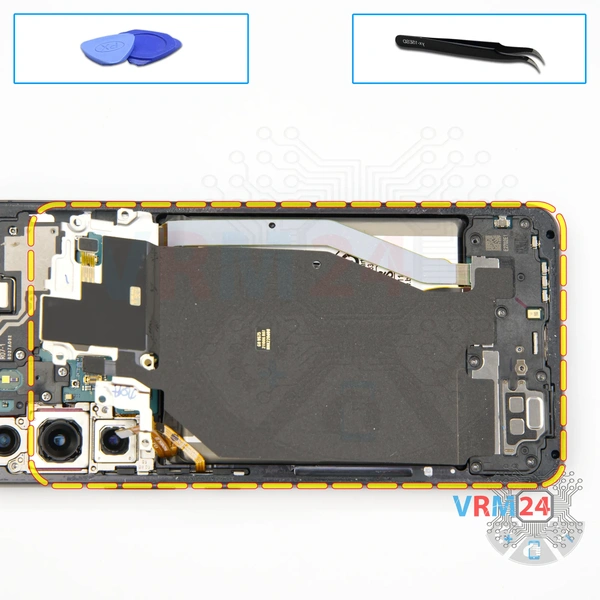

Desmontamos la tapa con el altavoz.

Buscamos el lugar adecuado para enganchar la tapa y la levantamos. Y ya podemos desmontar el conjunto por completo.

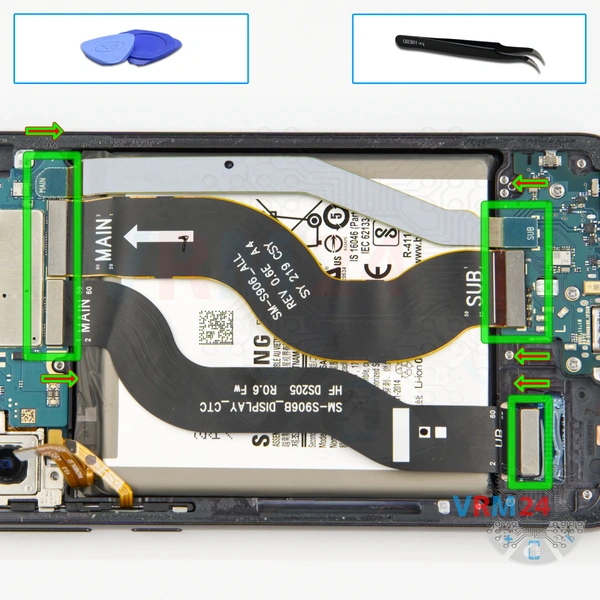

Desconectamos los conectores del cable de la pantalla, del cable entre placas y del segundo cable entre placas de ambas placas.

Luego podemos retirar los cables.

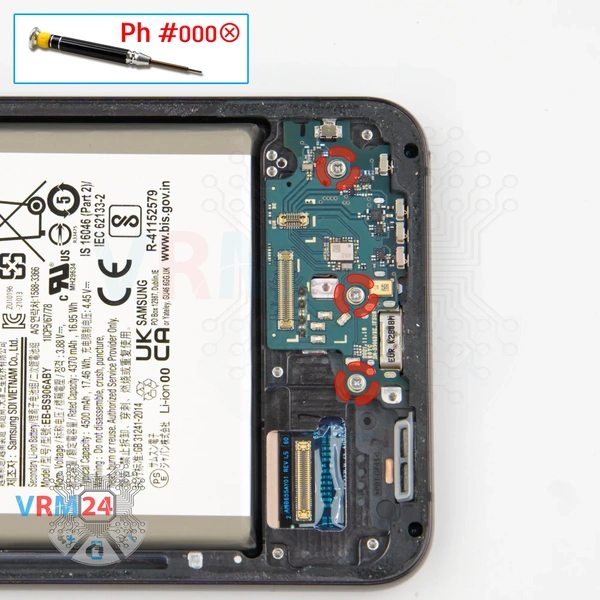

Ahora tenemos que desatornillar los tres tornillos que sujetan la subplaca.

El destornillador es el mismo destornillador Phillips de 1,5 mm, pero los tornillos pueden ser diferentes, por lo que es mejor colocarlos separados de los anteriores.

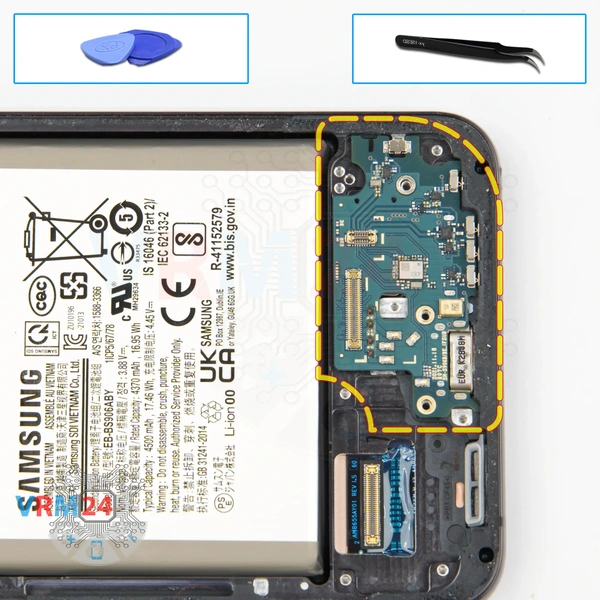

Necesitamos separar la placa base. Usamos pinzas. Buscamos el lugar adecuado donde podamos enganchar y levantar la placa base. Tenemos que tener cuidado porque la placa base está empotrada en el marco de la pantalla.

En la placa base tenemos el puerto de carga, el micrófono y el soporte para tarjetas en la parte trasera.

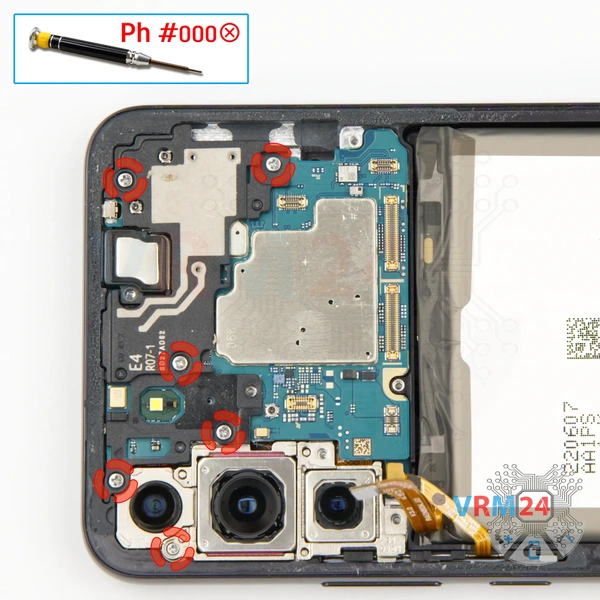

A continuación, podemos proceder a desatornillar los seis tornillos de la parte superior. El destornillador es el mismo destornillador Phillips de 1,5 mm.

Los tornillos sujetan la tapa con las líneas de transmisión de la antena y el conjunto de la cámara.

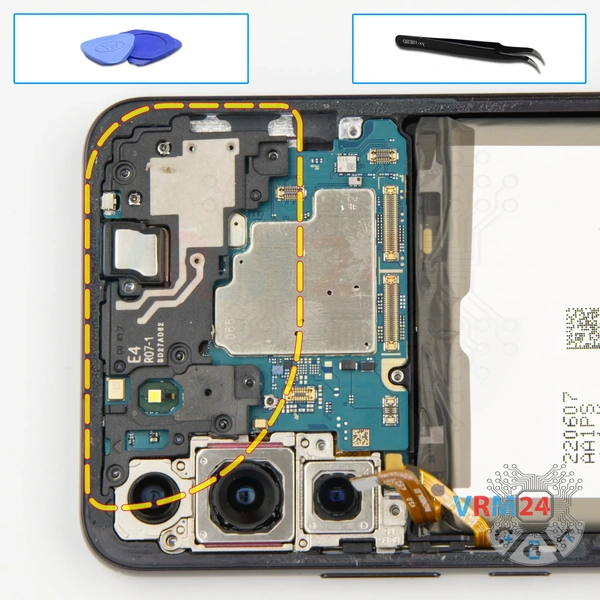

Después de esto podemos desmontar la tapa con las antenas, engancharla en el borde en el lugar correcto y desmontarla.

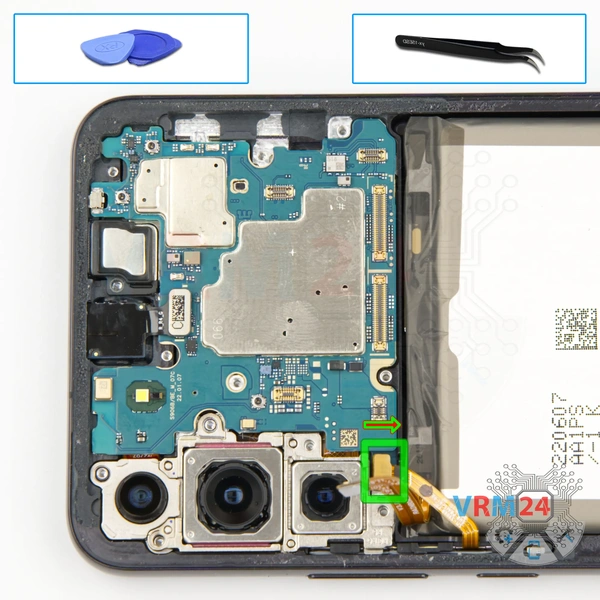

Podemos desconectar el conector de los botones laterales.

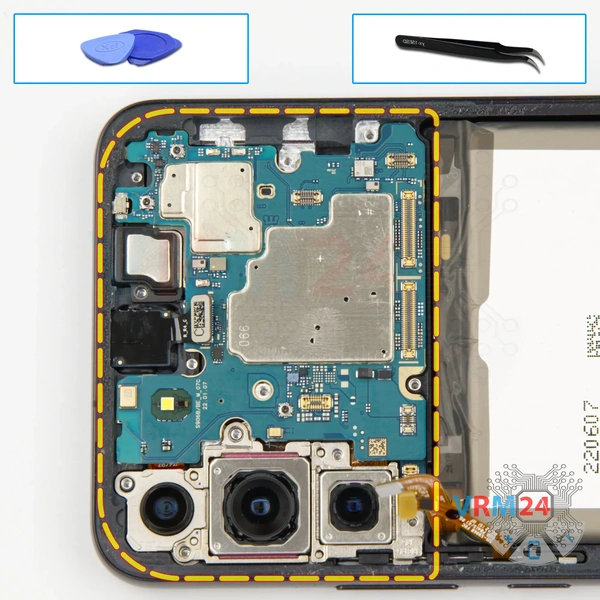

Luego vemos que no hay nada que nos impida mover la placa base. Levantamos la placa con cuidado y la retiramos.

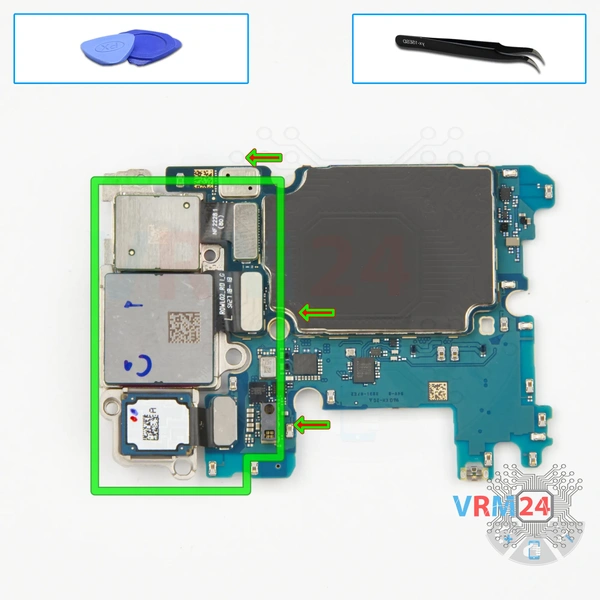

Ahora tenemos que separar las tres cámaras traseras. Las cámaras están conectadas entre sí, por lo que debemos tenerlo en cuenta y ser cuidadosos.

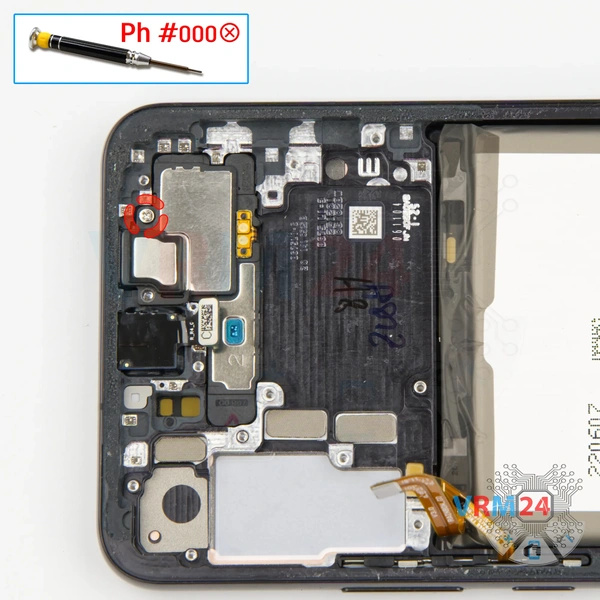

Desatornillamos un tornillo que fija el altavoz con un destornillador Phillips de 1,5 mm.

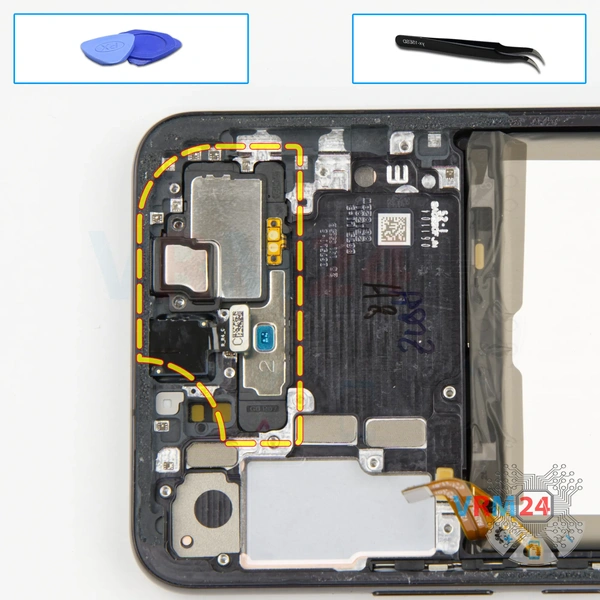

Necesitamos encontrar un lugar donde podamos hacer palanca y quitar el altavoz del auricular.

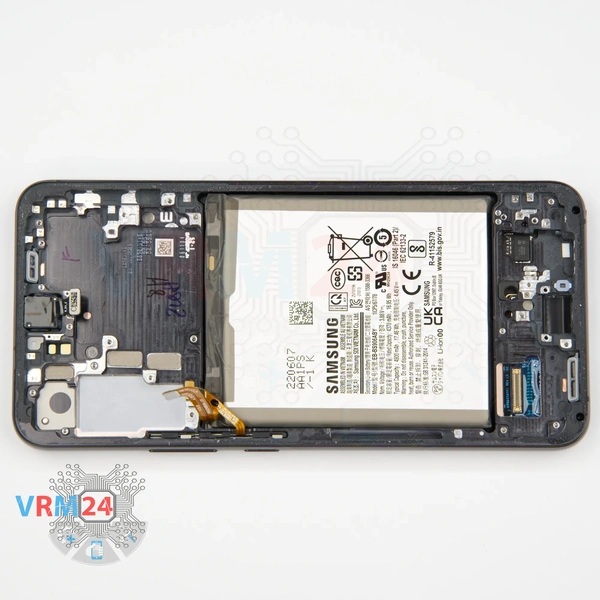

ℹ️️ En el marco de la pantalla quedó: la cámara frontal.
