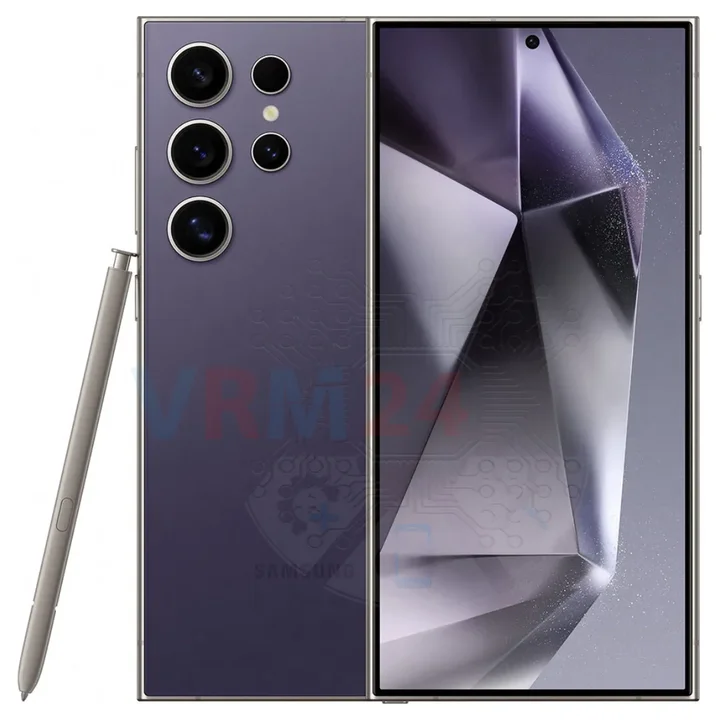

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S24 Ultra SM-S928 (Samsung Galaxy S24 Ultra 5G SM-S928B, SM-S928B/DS, SM-S928U, SM-S928U1, SM-S928W, SM-S928N, SM-S9280, SM-S928E, SM-S928E/DS) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️️ Antes de desmontar, no olvide apagar su teléfono.

Primero, necesitamos eliminar la bandeja de la tarjeta SIM. Para eso, usamos una herramienta SIM Eject. Inserte en el pequeño orificio y empuje suavemente para liberar la bandeja.

A continuación, vamos a sacar el bolígrafo S (lápiz) para que no se interponga en el camino. Simplemente póngalo a un lado por ahora.

Antes de comenzar más, es muy importante proteger la pantalla. Nos vamos a cubrirlo con una película protectora gruesa ya que la pantalla es bastante costosa.

Ahora pasamos a calentar la cubierta posterior. Nosotros & rsquo; estamos usando una alfombra de calefacción para esto, pero una pistola de calor o un secador de pelo también funciona. Caliente el dispositivo a alrededor de 70 & deg; C (aproximadamente 160 y grados; f).

Después de unos 10 minutos de calefacción, podemos comenzar a quitar la cubierta posterior.

La cubierta posterior está hecha de vidrio, por lo que debemos tener mucho cuidado aquí. Nosotros & rsquo; insertamos una película o tarjeta de plástico delgada en el espacio entre la cubierta posterior y el marco, luego la trabajamos suavemente a lo largo del borde para separar el adhesivo.

Como siempre, sea especialmente cauteloso alrededor del área de la cámara para evitar dañar las lentes.

A continuación, necesitamos proteger las lentes de la cámara. Usamos una película protectora especial.

Nota importante: la película debe aplicarse al borde de la cámara alrededor de las lentes, no directamente en las lentes mismas.

Con las lentes cubiertas, pasamos a quitar los cuatro tornillos de la sección superior.

Para esto, nosotros & rsquo; re usando un destornillador Phillips de 1.5 mm (Phillips #000).

Ahora, utilizando una herramienta de plástico (no metal), desconecte el conector para la bobina de carga inalámbrica y el módulo NFC. Elimine suavemente este módulo.

Desconecte el conector de la batería tan pronto como pueda. Use una herramienta no metálica o de plástico para evitar cualquier daño.

ℹ️️ El modelo Samsung Galaxy S24 Ultra 5G SM-S928 tiene una batería EB-BS928ABY con una capacidad de 5000 mAh (también conocida como batería recargable).

Ahora podemos desenroscar los tornillos inferiores.

Nuevamente, use un destornillador Phillips #000 de 1.5 mm y mantenga estos tornillos separados de los superiores.

Pase a la cubierta del altavoz inferior.

Es realmente importante encontrar el lugar correcto para comenzar a buscar la cubierta del altavoz inferior. En este modelo, hay una flecha pequeña que indica dónde comenzar. Apunta a una abertura en el lado superior de la cubierta.

Desconecte cuidadosamente y levante la cubierta con el altavoz y póngalo a un lado.

Ahora nosotros & rsquo; comenzará a desconectar los cables. Descallen el cable flexible de interconexión y el cable de la antena, y muévalos fuera del camino.

Por cierto, los cables flexibles están etiquetados con flechas que muestran la dirección hacia la placa base.

Desconecte el cable de visualización y muévalo a un lado también.

Ahora nosotros & rsquo; quitará los tornillos que sujetan el sub-tablero (placa de carga) en su lugar.

Estos tornillos son diferentes de los anteriores, así que manténgalos separados.

We & rsquo; estamos todavía usando el mismo destornillador Phillips de 1.5 mm aquí.

Una vez que los tornillos están fuera, podemos eliminar el submarino. Suavemente baje del borde y levántelo.

Como podemos ver el sub-board alberga el micrófono, el puerto de carga y el conector de la tarjeta SIM (en el reverso).

Ahora, pasamos a la placa base.

Desatornille los cinco tornillos que aseguran la cubierta con el altavoz del auricular.

We & rsquo; re usando el mismo destornillador de Phillips de 1.5 mm aquí también.

A continuación, eliminamos la cubierta superior con el altavoz del auricular.

lo recorre cuidadosamente y lo eleva, asegurándose de que nada esté en el camino. Póngalo a un lado.

Ahora podemos desconectar la cámara frontal.

Por lo general, está asegurado con compuesto, pero en nuestro caso, es removible.

Solo tenga cuidado de levantarlo por la base para que no lo acelere por la mitad.

Levante suavemente la cámara de la base y póngala a un lado. Es una buena idea cubrir la lente para evitar que el polvo se acomode.

Desconecte el conector S PEN, y también el conector para los botones laterales.

Ahora podemos desenroscar dos tornillos que aseguran el módulo de la cámara.

Nuevamente, use un destornillador Phillips #000 de 1.5 mm.

Tenga en cuenta que estos tornillos son diferentes.

Una vez que los tornillos están fuera, podemos levantar suavemente la placa base y mdash; debería salir suavemente.

Ahora voltee la placa base y desconecte el módulo de la cámara trasera.

Desenchufe los conectores y configure la placa base y el conjunto de la cámara a un lado.

ℹ️️ en el marco de visualización permaneció: la batería.
