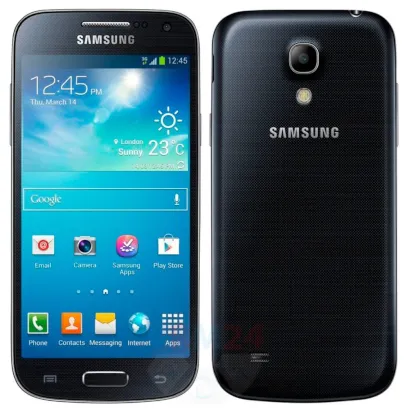

Samsung Galaxy S4 Mini Duos GT-I9192

Dificultad de desmontaje:
Fácil

Duración:
8 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S4 Mini Duos GT-I9192 (Samsung GT-I9192i) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 1/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 2/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 3/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 4/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 5/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 5/2

Paso 5.

Retire el soporte que sostiene la cámara frontal (selfie) y el sensor de proximidad.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 6/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 6/2

Paso 6.

Levante los conectores y retire la cámara frontal (selfie) y el cable con un sensor de proximidad y un altavoz auricular.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 7/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 7/2

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 7/3

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 7/4

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 7/5

Paso 7.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 8/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 8/2

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 8/3

Paso 8.

Levante la placa, desconecte el conector del interior y retírelo.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 9/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 9/2

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 9/3

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 9/4

Paso 9.

Desconecte el conector & nbsp; en la PCB inferior y retírelo.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 10/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 10/2

Paso 10.

Retire el cable con los soportes para tarjetas SIM y Micro SD.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 11/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 11/2

Paso 11.

Haga palanca y retire el conector / toma de auriculares y el motor de vibración.

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 12/1

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 12/2

Cómo desmontar Samsung Galaxy S4 Mini Duos GT-I9192, Paso 12/3

Paso 12.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy S4 Mini Duos GT-I9192 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy S4 Mini Duos GT-I9192

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy S4 Mini Duos GT-I9192 — Samsung GT-I9192i lanzado para los mercados en diferentes países.
