Samsung Galaxy S7 Edge SM-G935

Dificultad de desmontaje:
Duro

Duración:
9 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S7 Edge SM-G935 (Samsung G935F (Global); G935FD (Southeast Asia, India); G9350 (Hong Kong); G935W8 (Canada)) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 1/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 1/2

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 2/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 2/2

Paso 2.

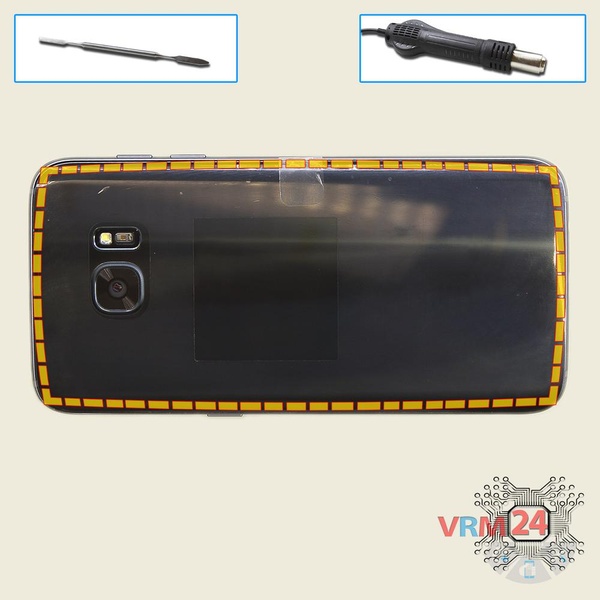

Abra la cubierta trasera.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 3/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 3/2

Paso 3.

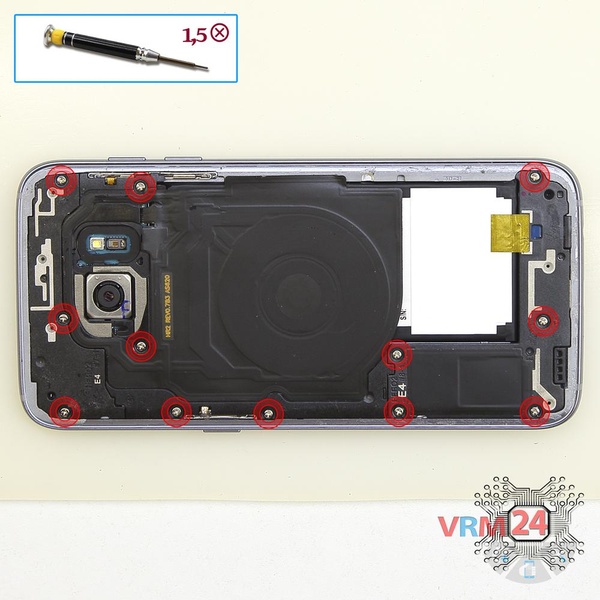

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 4/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 4/2

Paso 4.

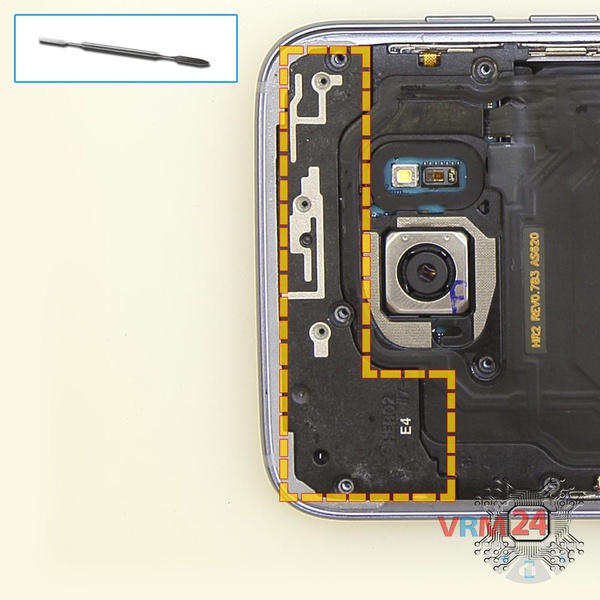

Retire la cubierta superior.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 5/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 5/2

Paso 5.

Quite el marco con etiqueta NFC.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 6/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 6/2

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 7/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 7/2

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 7/3

Paso 7.

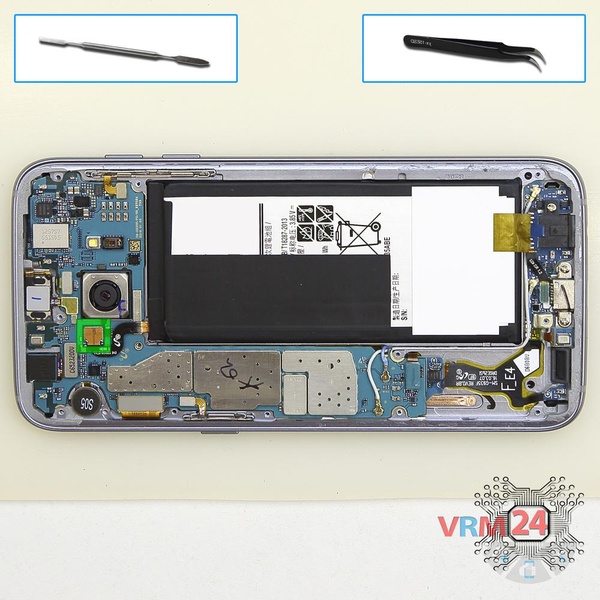

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 8/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 8/2

Paso 8.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 9/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 9/2

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 9/3

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 9/4

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 9/5

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 9/6

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 10/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 10/2

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 10/3

Paso 10.

Levante la placa de circuito impreso. Desconecte el & nbsp; conector del interior y retire la PCB principal. & Nbsp;

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 11/1

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 11/2

Cómo desmontar Samsung Galaxy S7 Edge SM-G935, Paso 11/3

Paso 11.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy S7 Edge SM-G935 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy S7 Edge SM-G935

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy S7 Edge SM-G935 — Samsung G935F (Global); G935FD (Southeast Asia, India); G9350 (Hong Kong); G935W8 (Canada) lanzado para los mercados en diferentes países.
