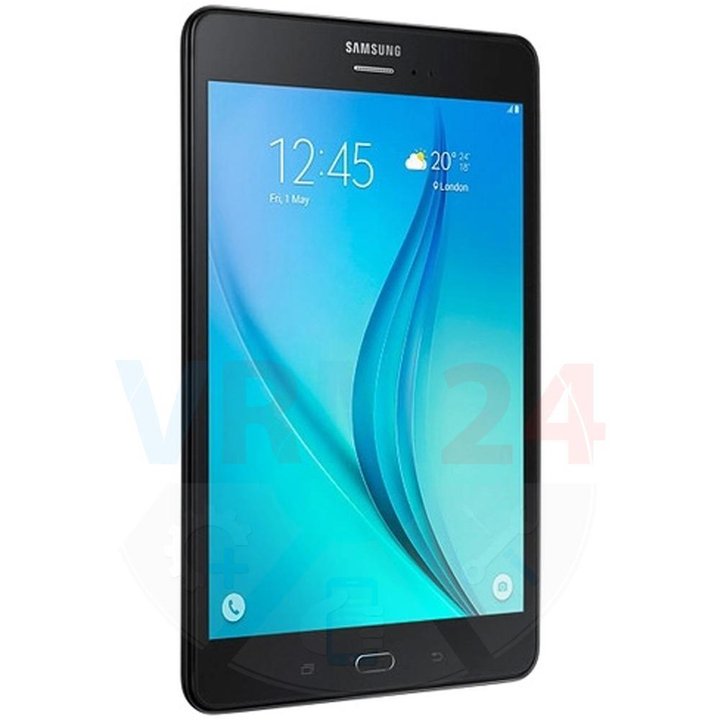

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Tab A 8.0'' SM-T355 con la descripción de cada paso y el conjunto de herramientas requerido.

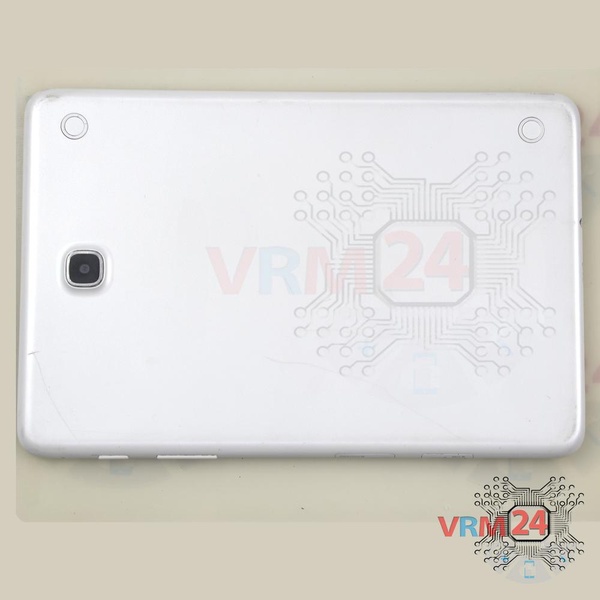

⚠ Antes de desmontarlo, no olvide apagar su teléfono.

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.

Desconecte el conector de la batería lo antes posible.

ℹ️ El modelo Samsung Galaxy Tab A SM-T355 tiene una batería EB-BT355ABE con una capacidad de 4200 mAh (también conocida como batería recargable).

⚠ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Desconecte los conectores y retire el cable coaxial.

⚠ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo en la placa pequeña.

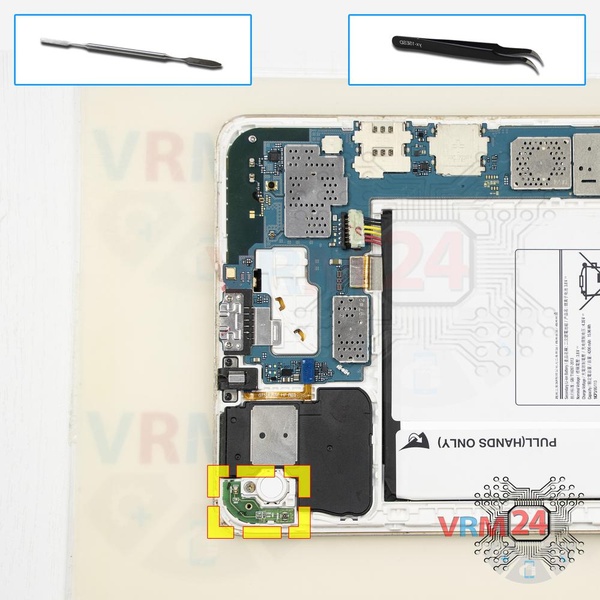

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️ La placa contiene contactos de resorte para antenas.

⚠ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 2 tornillos que sujetan la toma de auriculares.

Desconecte el conector y retire el altavoz y la toma de auriculares. Ambos están conectados mediante un cable plano.

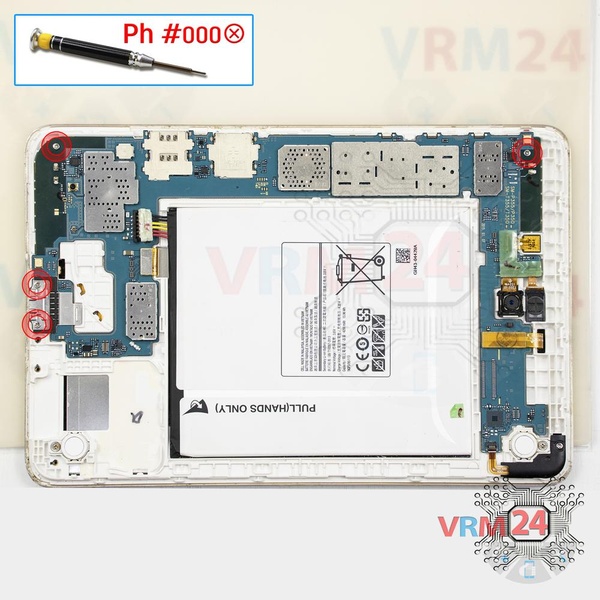

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 tornillos.

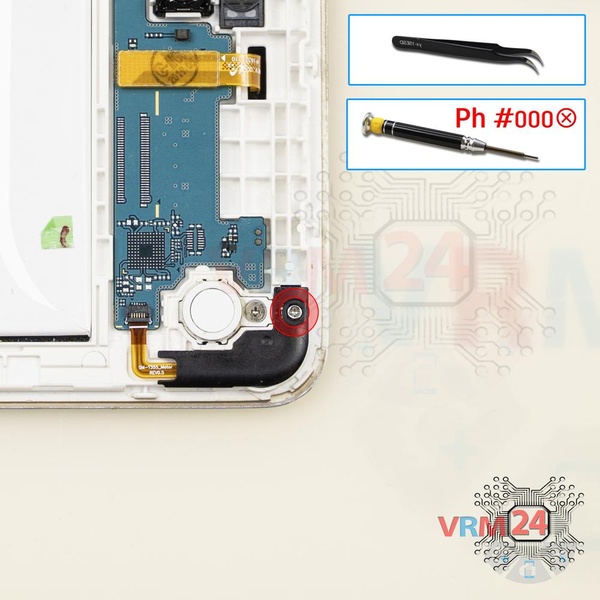

Con un destornillador (Phillips de 1,5 mm PH000), desatornille un tornillo y retire la tapa.

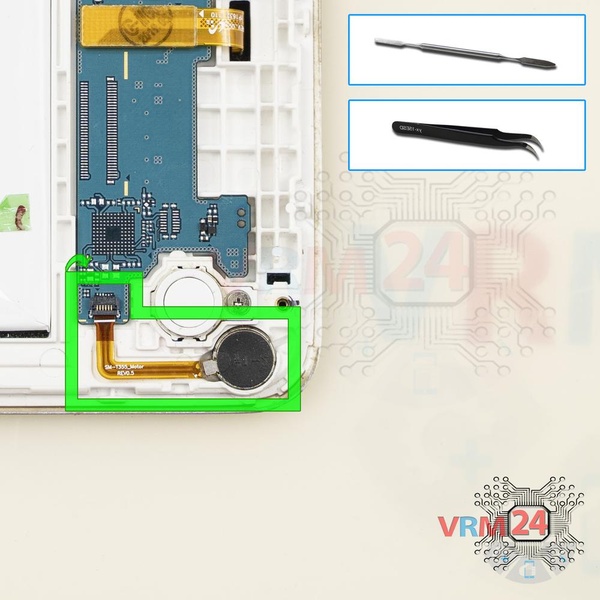

Desconecte el conector. Levante el motor de vibración y retírelo. Por lo general, está pegado con cinta adhesiva.

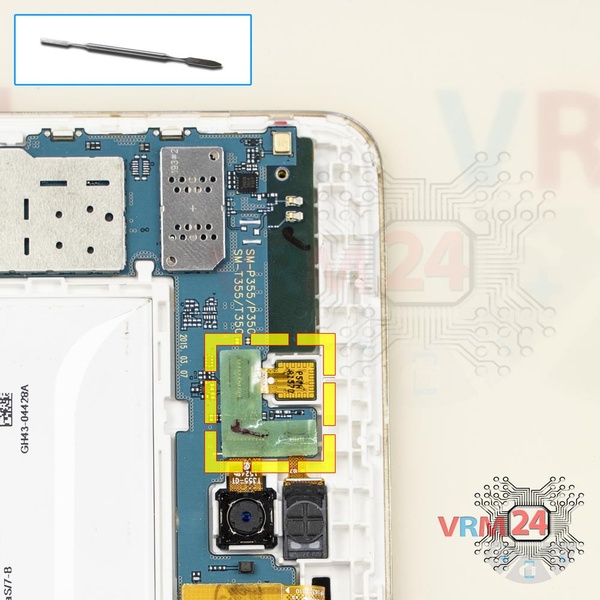

Retire la pegatina protectora del conector.

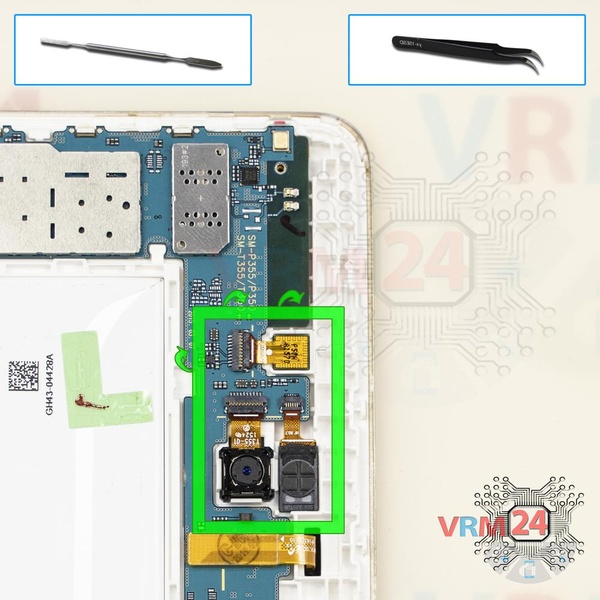

Levante los conectores y retire la cámara principal, la cámara frontal (de frente) y el altavoz del auricular.

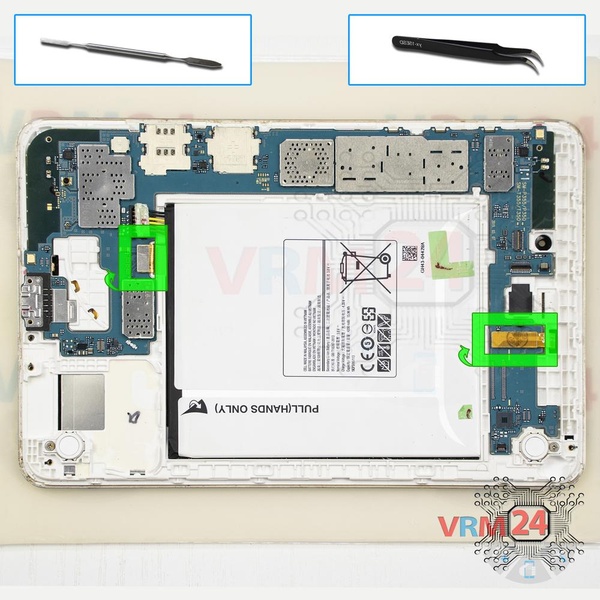

Levante los conectores del cable del módulo de pantalla, el cable de la pantalla táctil.

⚠ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

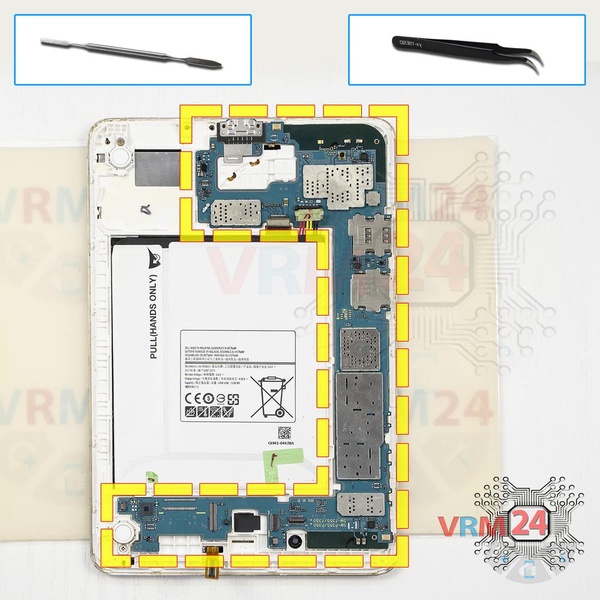

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

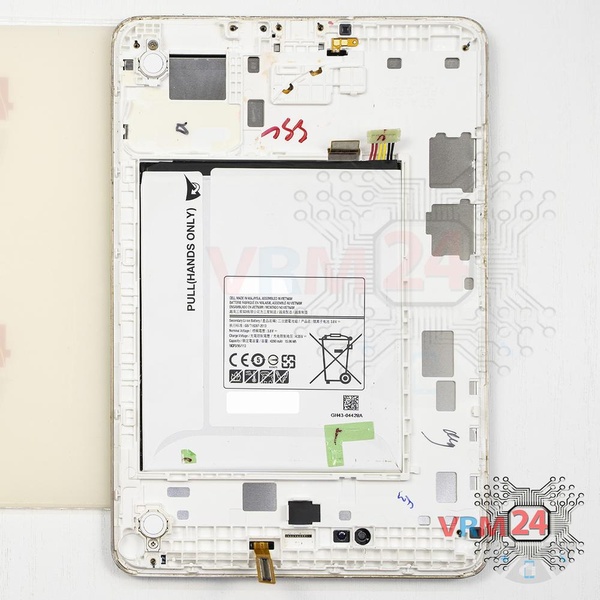

En el marco de la pantalla quedó la batería.
