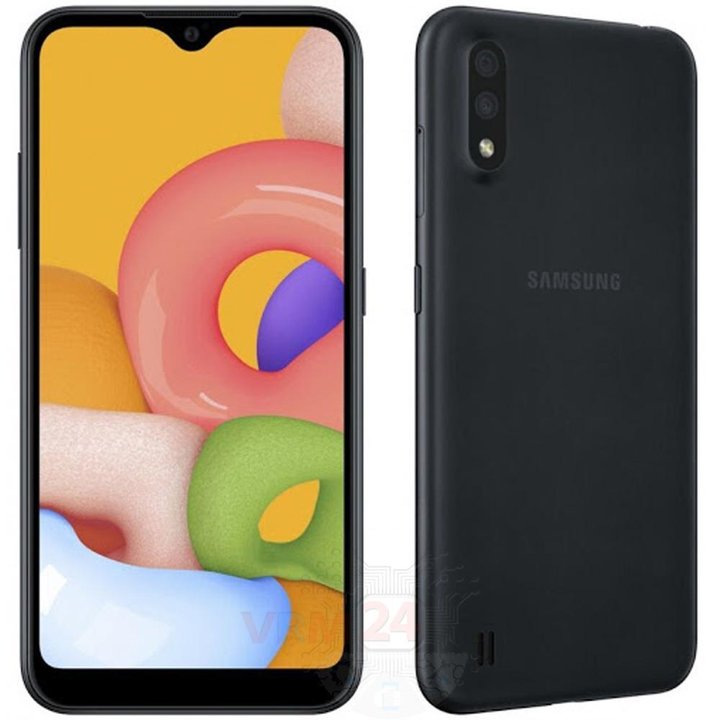

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A01 SM-A015 (Samsung SM-A015F/DS (Global), SM-A015G/DS (India), SM-A015M/DS (LATAM)) con la descripción de cada paso y el conjunto de herramientas requerido.

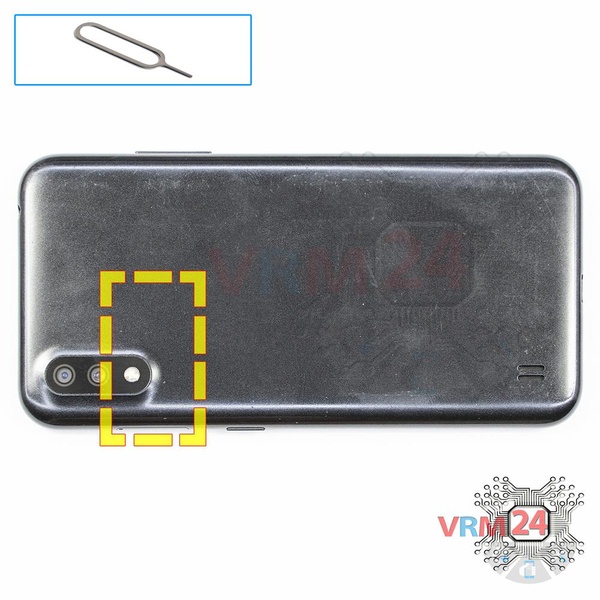

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

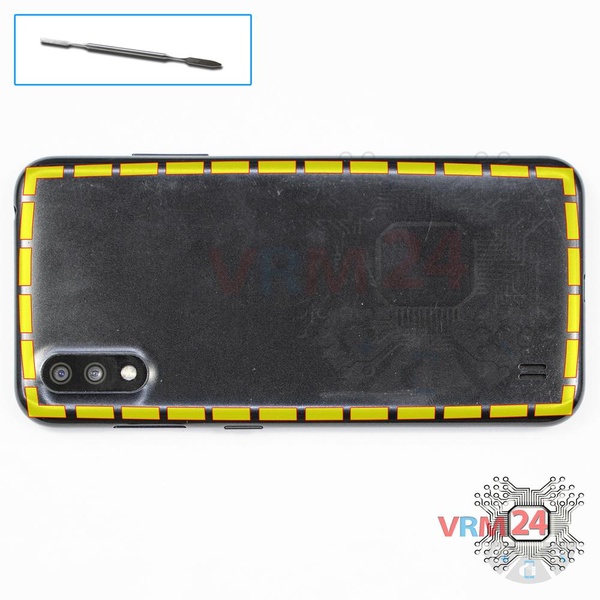

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

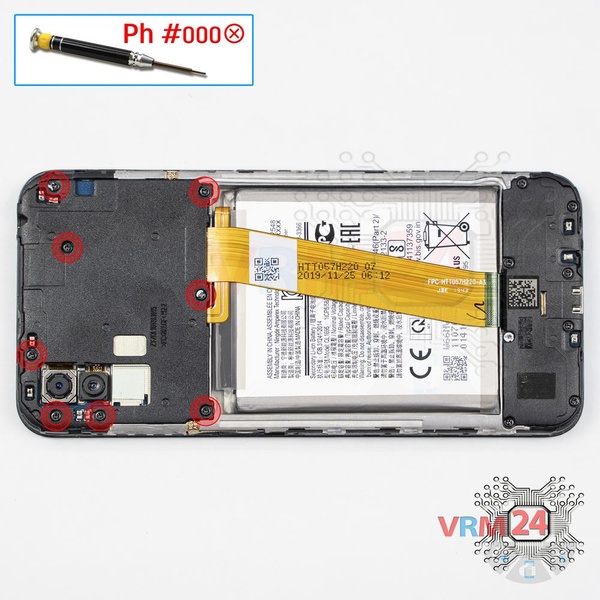

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los ocho tornillos.

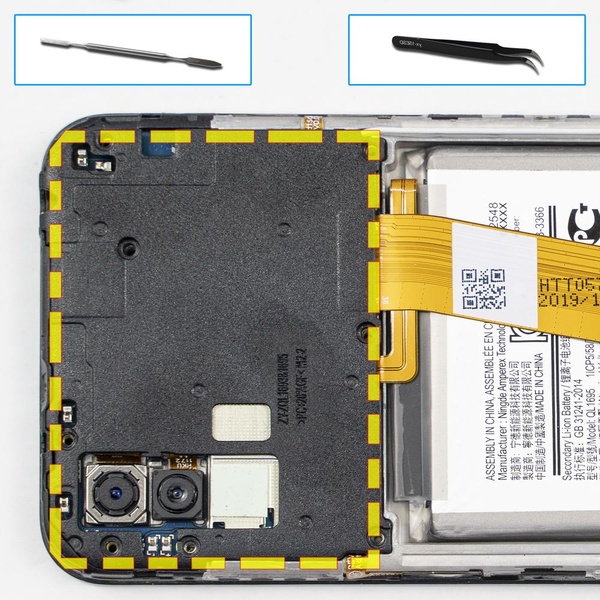

Haz palanca en los bordes y retira la cubierta que oculta la placa base.

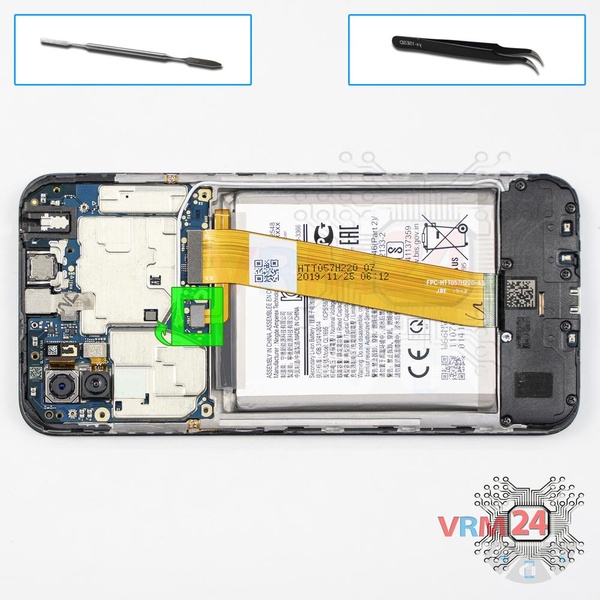

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo Samsung Galaxy A01 cuenta con una batería QL1695 de 3000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

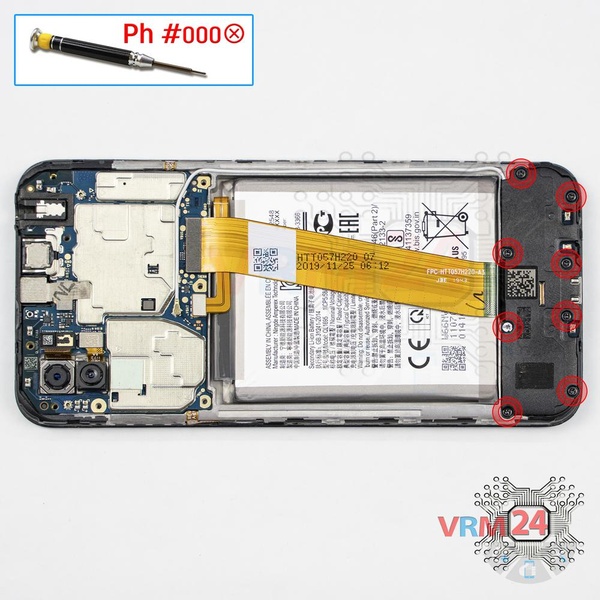

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los ocho tornillos.

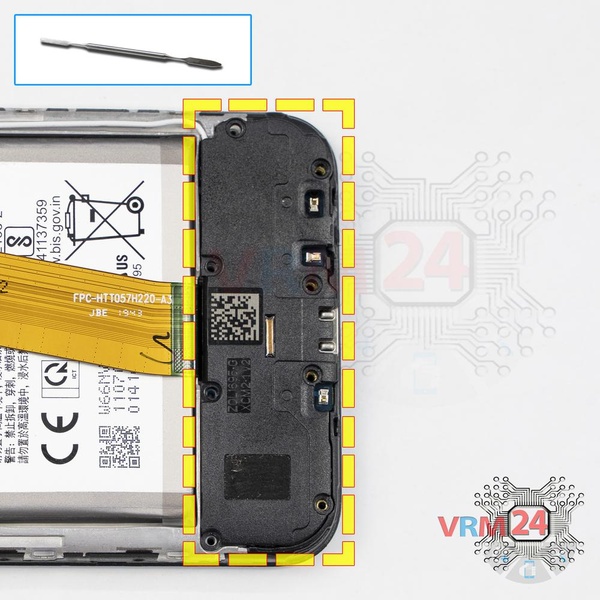

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.

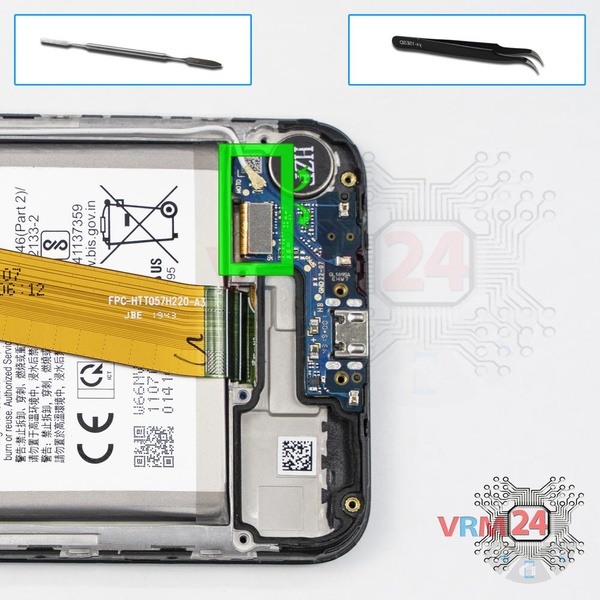

Desconecte el conector del cable coaxial, el cable entre placas en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

Haz palanca en el conector y retira el cable coaxial.

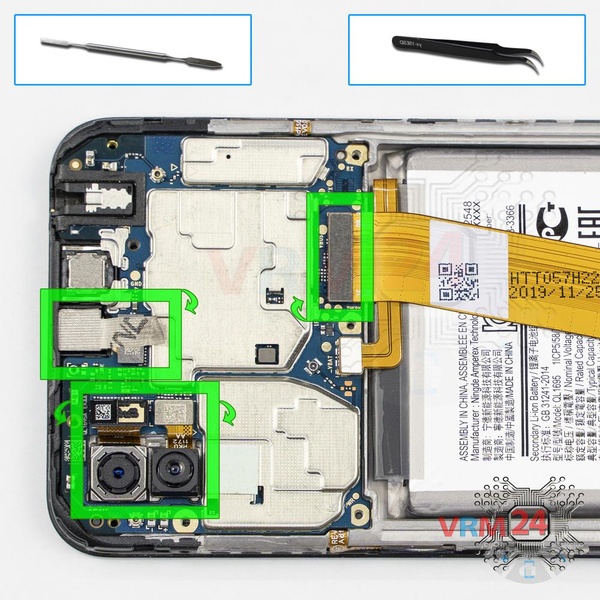

Desconecte los conectores de la placa base y extraiga dos cámaras traseras y una delantera (selfie). Además, desconectamos el conector del módulo de visualización.

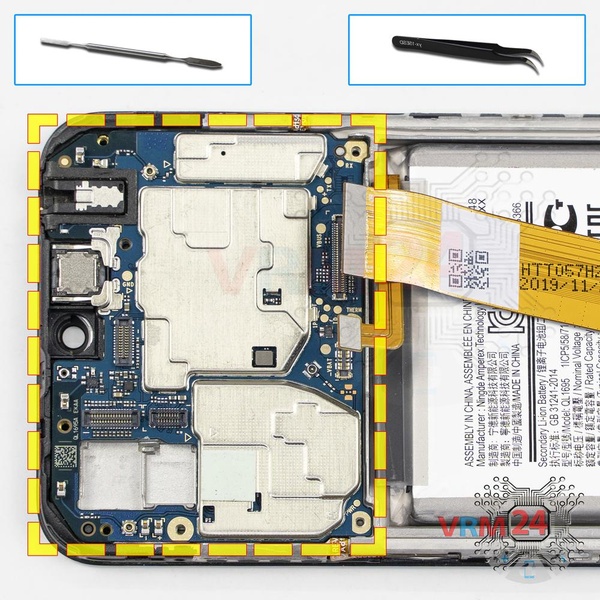

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

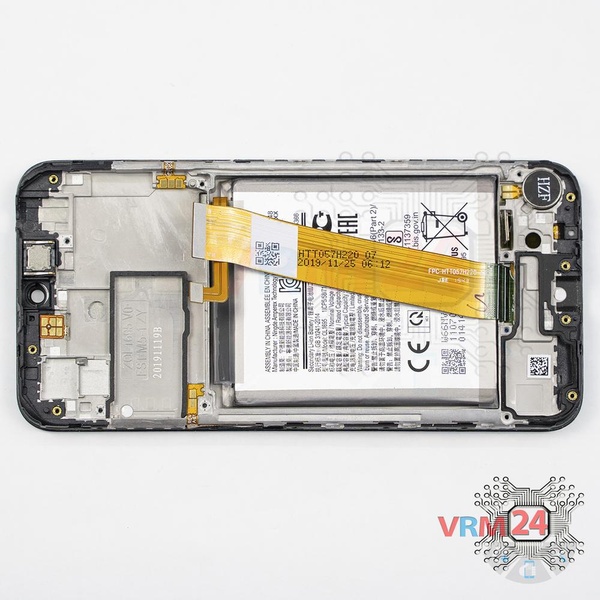

ℹ️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, los botones laterales y el motor de vibración.
