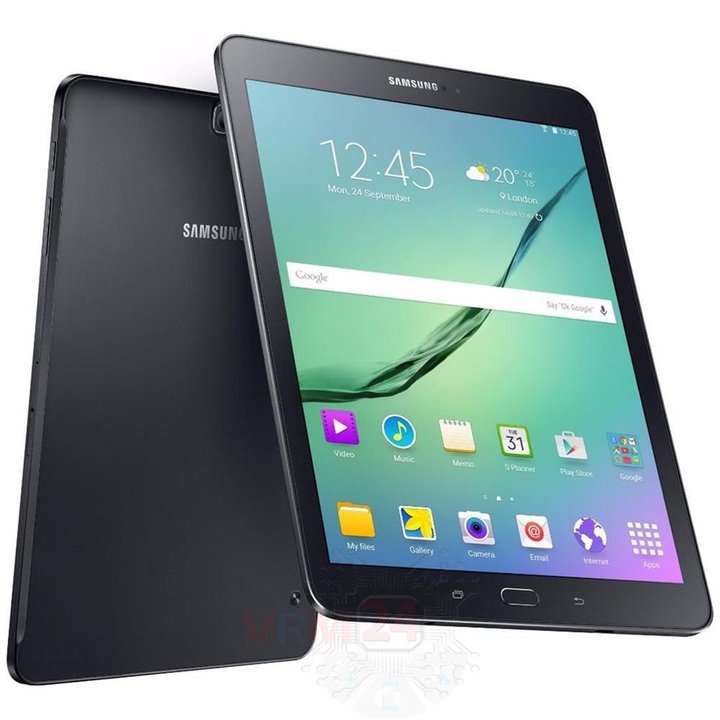

Samsung Galaxy Tab S2 9.7'' SM-T819

Dificultad de desmontaje:
Duro

Duración:
13 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Tab S2 9.7'' SM-T819 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 1/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 1/2

Paso 1.

Separe el módulo de visualización de la cubierta.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 2/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 2/2

Paso 2.

Con la herramienta clave, abra las bandejas de la tarjeta SIM y la tarjeta Micro SD y extráigalas.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 3/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 18 & nbsp; pernos.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 4/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 4/2

Paso 4.

Abra y retire la cubierta trasera.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 5/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 5/2

Paso 5.

Desconecte el conector de la batería. El modelo de batería de Samsung Tab S2 T819 es EB-BT810ABE .

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 6/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 6/2

Paso 6.

Desconecte los conectores y retire el cable entre placas.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 7/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 7/2

Paso 7.

Desconecte los conectores y retire el cable & nbsp; coaxial.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 8/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 8/2

Paso 8.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 4 & nbsp; pernos que sujetan la batería.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 9/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 9/2

Paso 9.

Retire la batería.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 10/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 10/2

Paso 10.

Levante el conector y retire la placa con los soportes para tarjetas SIM y Micro SD.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 11/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 11/2

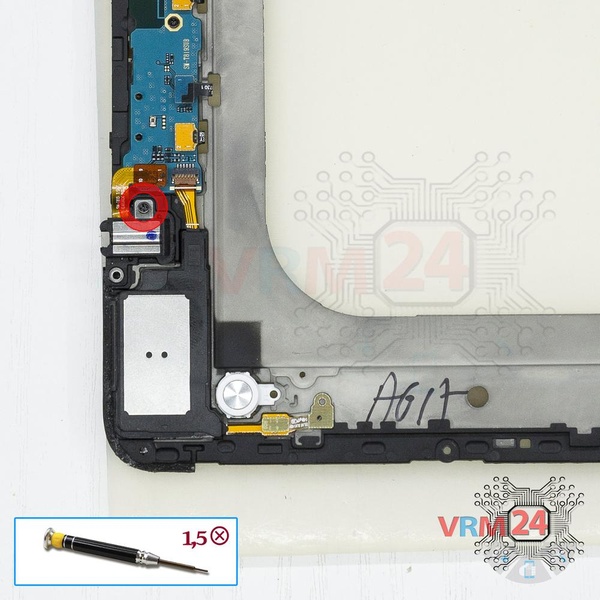

Paso 11.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 perno que sujeta el & nbsp; conector / enchufe para auriculares.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 12/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 12/2

Paso 12.

Haga palanca en el conector de la placa de circuito impreso y retire el conector / toma de auriculares.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 13/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 13/2

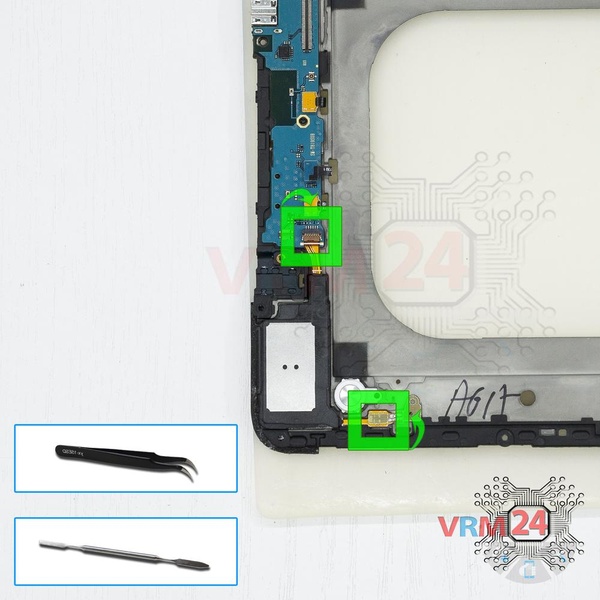

Paso 13.

Levante los conectores y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 14/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 14/2

Paso 14.

Levante el conector y retire el conjunto de & nbsp; un zumbador (altavoz) y un motor de vibración.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 15/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 15/2

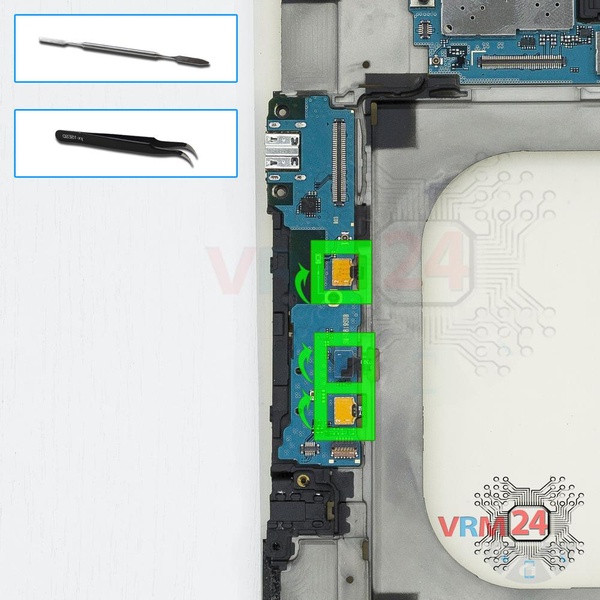

Paso 15.

Desconecte los conectores de la placa secundaria.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 16/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 16/2

Paso 16.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno en la placa secundaria.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 17/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 17/2

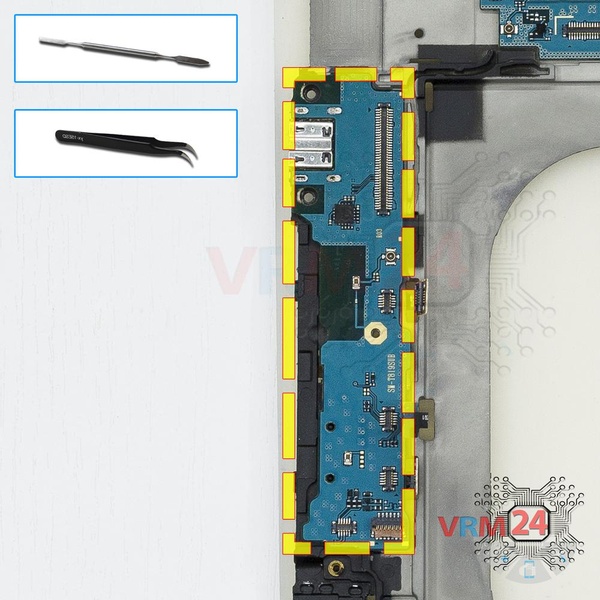

Paso 17.

Retire la placa secundaria, también conocida como placa secundaria.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 18/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 18/2

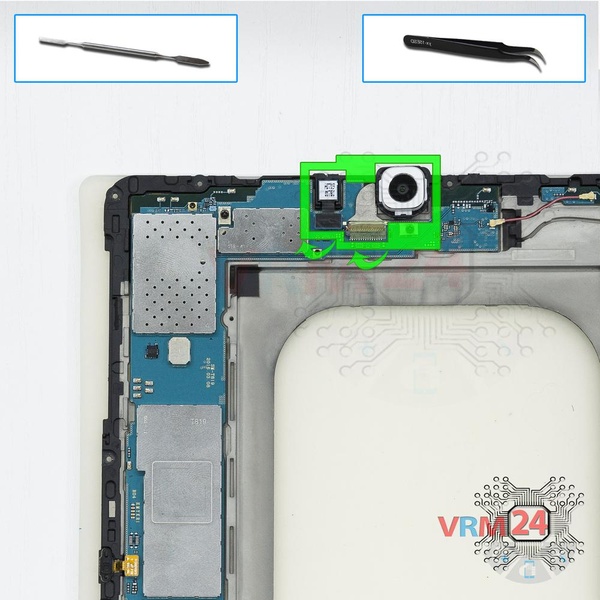

Paso 18.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 19/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 19/2

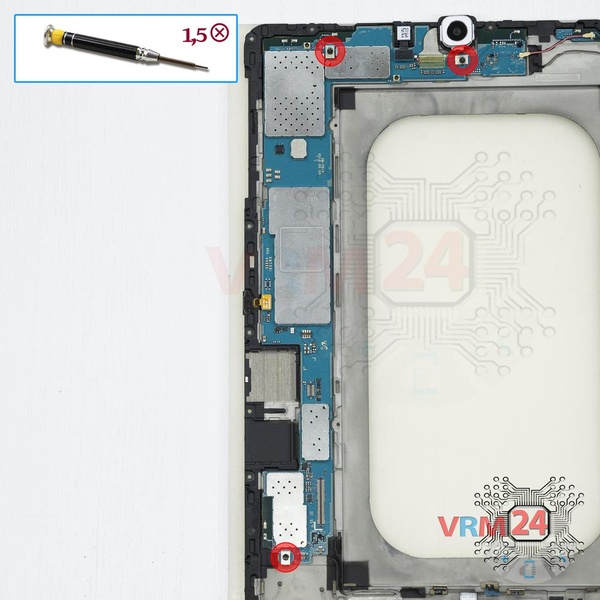

Paso 19.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 20/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 20/2

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 20/3

Paso 20.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 21/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 21/2

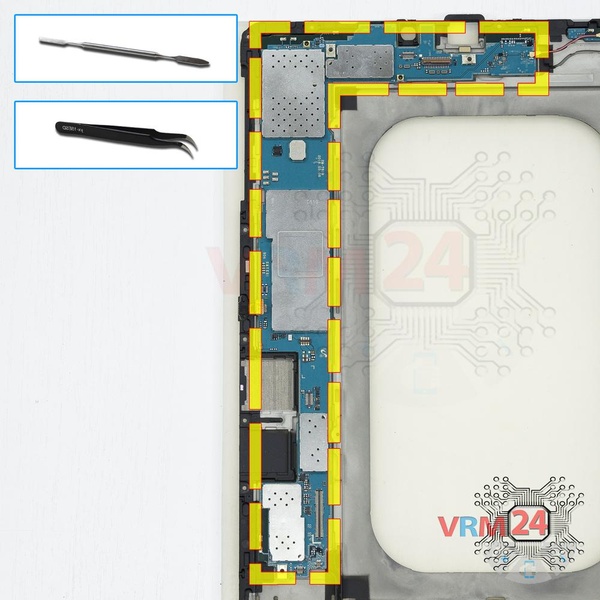

Paso 21.

Retire la PCB.

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 22/1

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 22/2

Cómo desmontar Samsung Galaxy Tab S2 9.7'' SM-T819, Paso 22/3

Paso 22.

Las piezas están en el marco.

Instrucciones detalladas de desmontaje de Samsung Galaxy Tab S2 9.7'' SM-T819 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Tab S2 9.7'' SM-T819

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 13 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Tab S2 9.7'' SM-T819 lanzado para los mercados en diferentes países.
