Paso 1.

Abra la tapa trasera

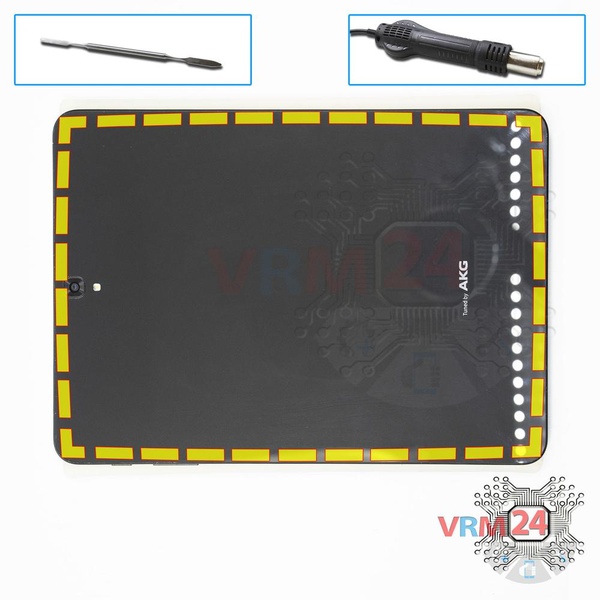

Abra la tapa trasera.

⚠ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Paso 2.

Desconecte los conectores

Despegue las películas protectoras y desconecte la pantalla y los conectores de la pantalla táctil.

Paso 3.

Abre la pantalla

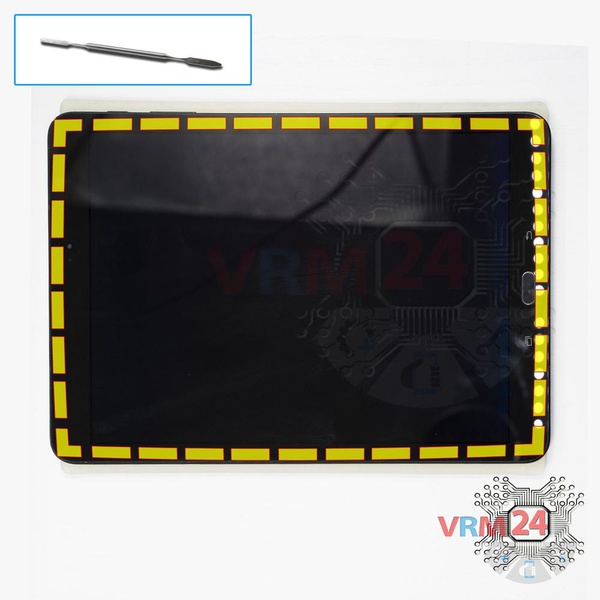

Separe el módulo de visualización de la cubierta.

⚠ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Paso 4.

Retire la bandeja

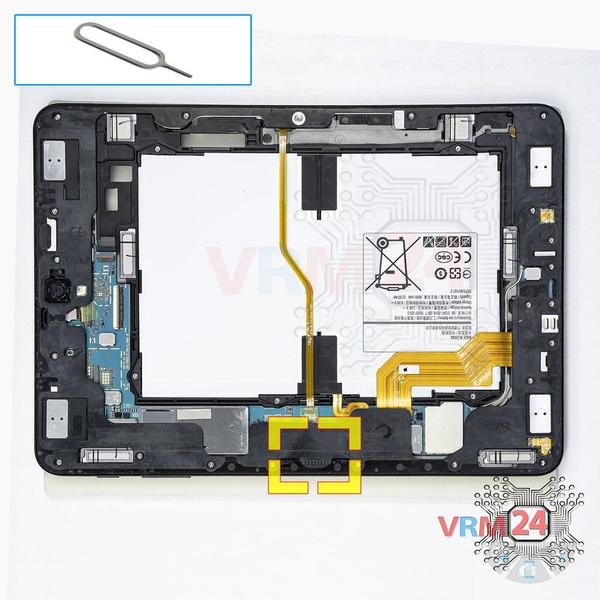

Dé la vuelta a la pestaña y, con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Paso 5.

Desenrosque los tornillos

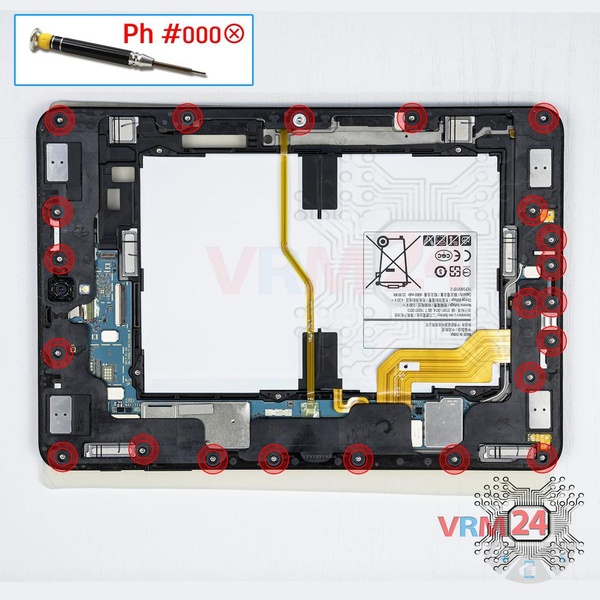

Con un destornillador (Phillips 1,5 mm PH000), desatornille 22 tornillos en el marco del teléfono.

Paso 6.

Abrir la tapa central

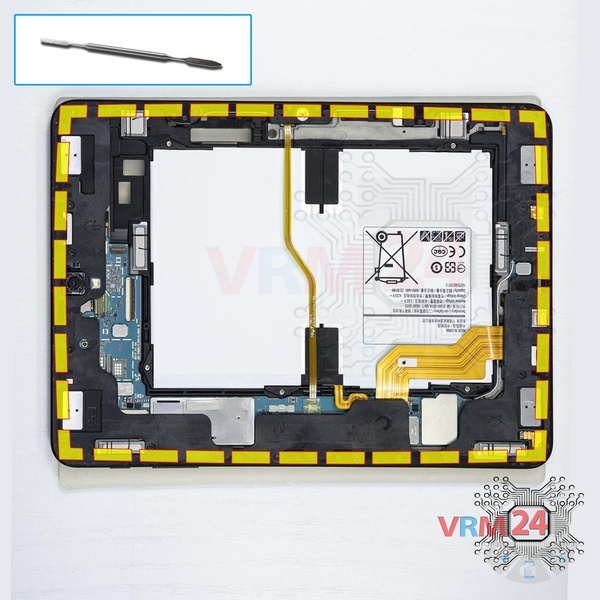

Haga palanca y retire el marco del medio.

Paso 7.

Desconecte el conector de la batería

Desconecte el conector de la batería. El modelo de batería de Samsung Galaxy Tab S3 es EB-BT825ABE .

⚠ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Paso 8.

Remove the frame

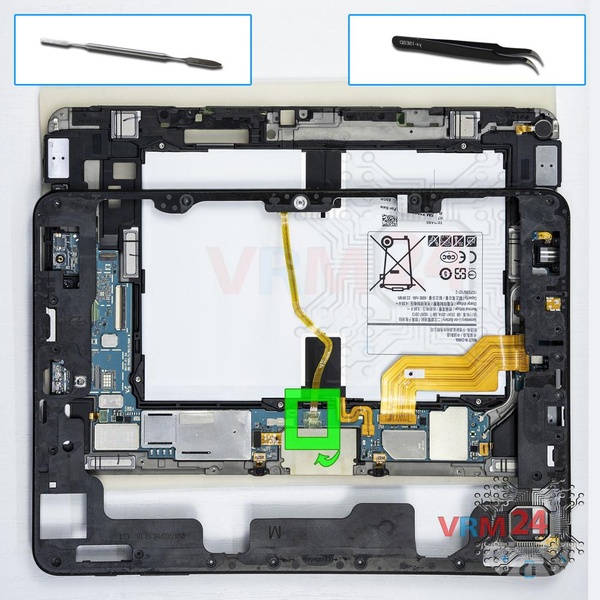

Levante el conector de la linterna y retire el marco.

Paso 9.

Retirar el cable de interconexión

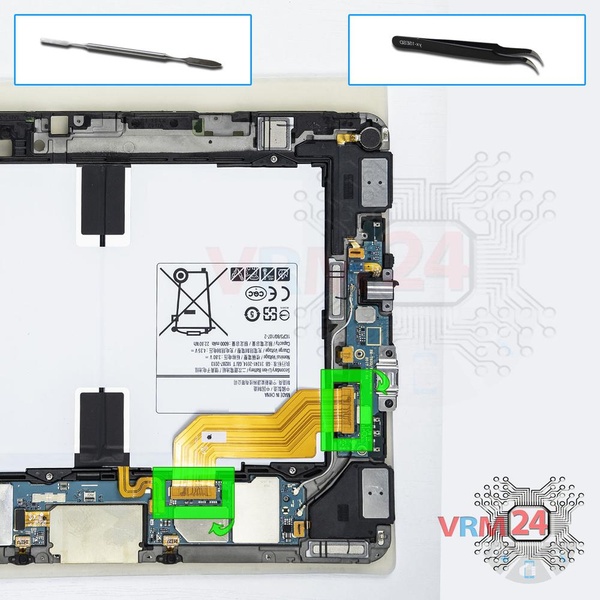

Desconecte los conectores y retire el cable entre placas.

Paso 10.

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 5 tornillos que sujetan la batería.

Paso 11.

Retirar la batería

Quite la batería.

Paso 12.

Retire el altavoz

Haga palanca y retire los conjuntos de dos zumbadores (altavoces).

Paso 13.

Retire el cable coaxial

Desconecte los conectores y retire los cables coaxiales.

Paso 14.

Retire el altavoz

Haga palanca y retire los conjuntos de dos zumbadores (altavoces). El superior se conecta con un motor de vibración.

Paso 15.

Desconecte los conectores

Desconecte los conectores de la placa hija.

Paso 16.

Retire la placa secundaria

Retire la placa hija, también conocida como placa secundaria.

Paso 17.

Retire el puerto de auriculares

Quite la toma / toma de auriculares.

Paso 18.

Retire las cámaras

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Paso 19.

Desconecte los conectores

Desconecte los conectores de la PCB.

Paso 20.

Retire la placa base

Retire la PCB.

Paso 21.

En la carcasa quedó

La vivienda / caso.

Paso 22.

En el marco de la pantalla quedó

El marco.

Paso 23.

En el marco de la pantalla quedó

El módulo de visualización.

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene hard complejidad y toma 26 minutos en el tiempo.
