Desmontaje/Reparar del dispositivo móvil Samsung Wave 525 GT-S5250 (Samsung Wave 2) con la descripción de cada paso y el conjunto de herramientas requerido.

6597

Vistas

—

Compartir

5

Preguntas

Vadim Popoff

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

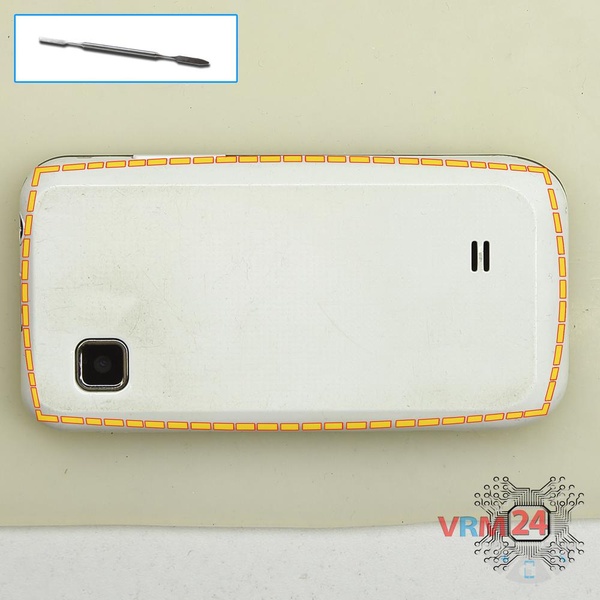

Abra la tapa trasera

Paso 1.

Abra la tapa trasera

Abra la cubierta trasera.

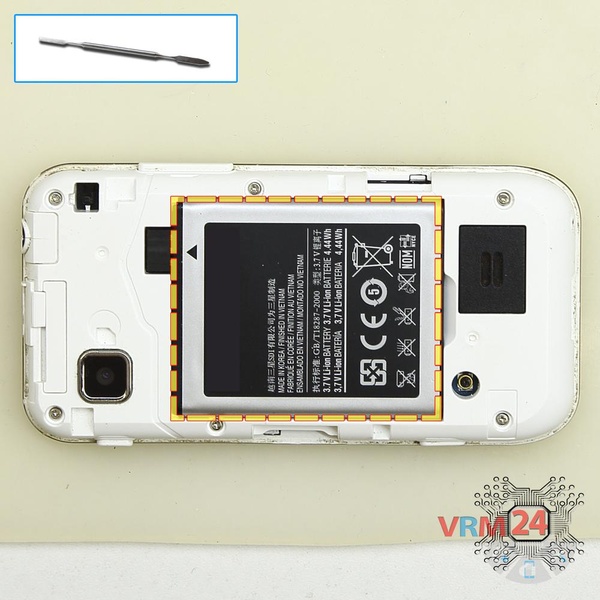

Retirar la batería

Paso 2.

Retirar la batería

Levante y retire la batería.

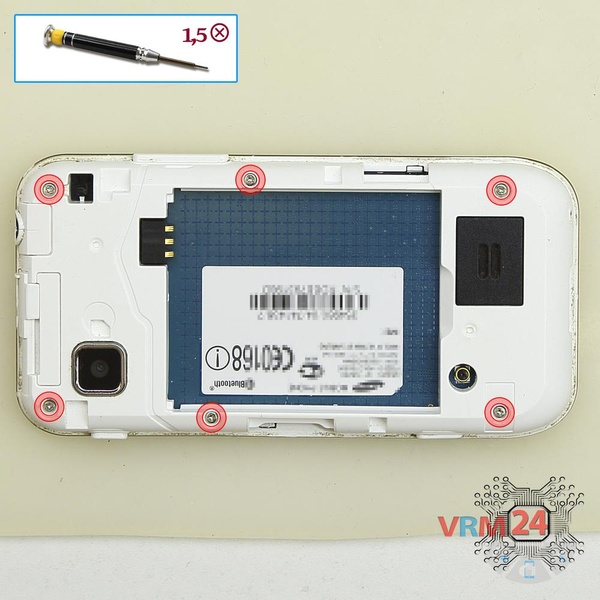

Desenrosque los tornillos

Paso 3.

Desenrosque los tornillos

Con un destornillador (Phillips 1.5 mm PH000), desatornille 6 pernos en el marco del teléfono.

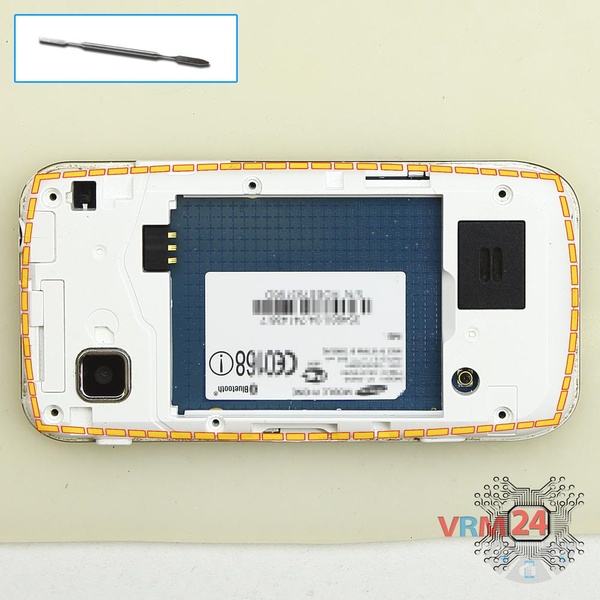

Abrir la tapa central

Paso 4.

Abrir la tapa central

Haga palanca y retire el marco del medio.

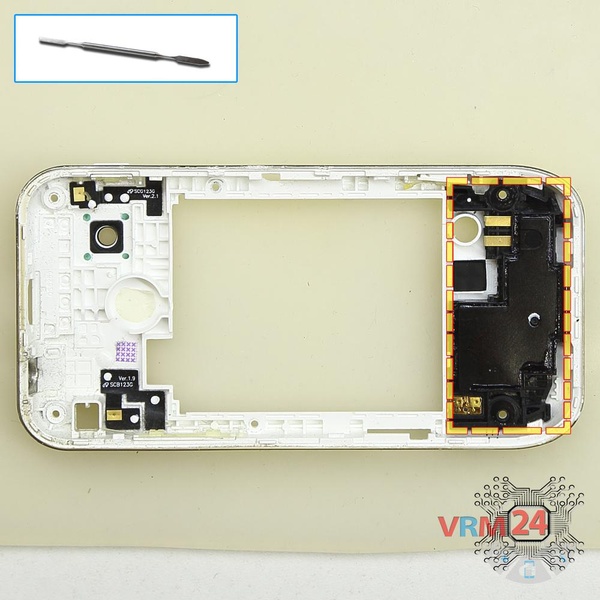

Retire el cable

Paso 5.

Retire el cable

Haga palanca y retire la pieza con contactos de cobre.

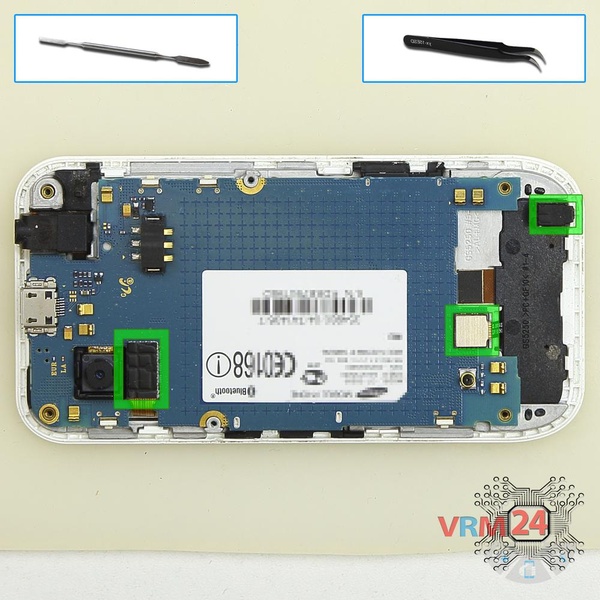

Desconecte los conectores

Paso 6.

Desconecte los conectores

Desconecte los conectores de la PCB.

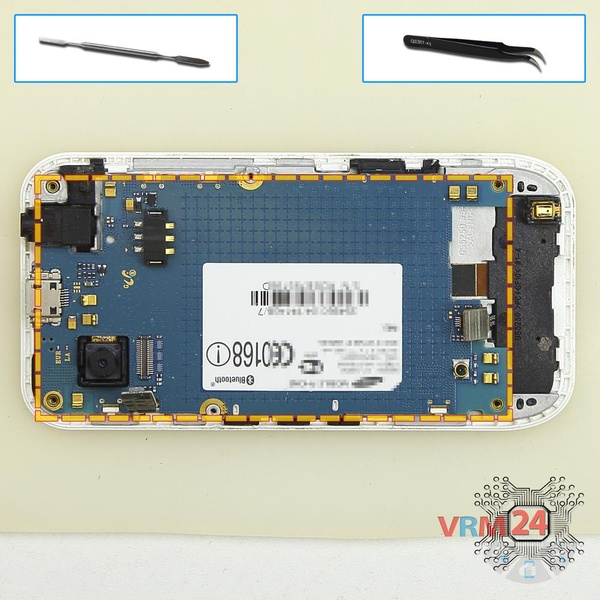

Retire la placa base

Paso 7.

Retire la placa base

Retire la PCB.

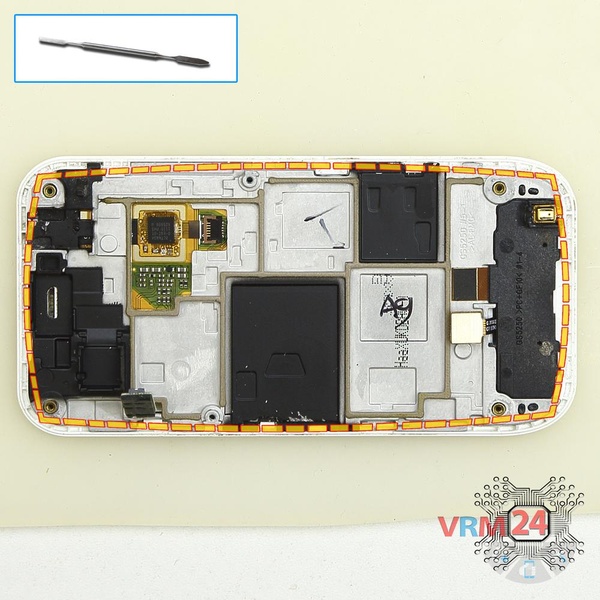

Retirar los botones de navegación

Paso 8.

Retirar los botones de navegación

Elimine el marco con & nbsp; botones de control de navegación de Android.

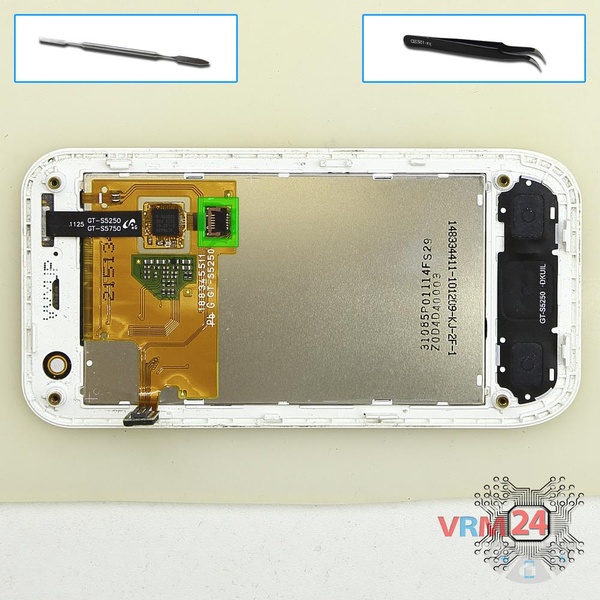

Desconecte el conector

Paso 9.

Desconecte el conector

Desconecte el conector de la pantalla táctil.

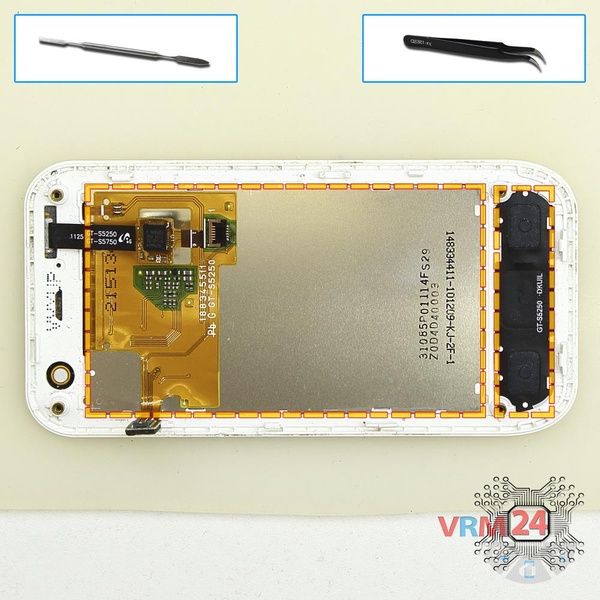

Retirar los botones

Paso 10.

Retirar los botones

Quite las teclas de los botones de control de navegación y visualización.

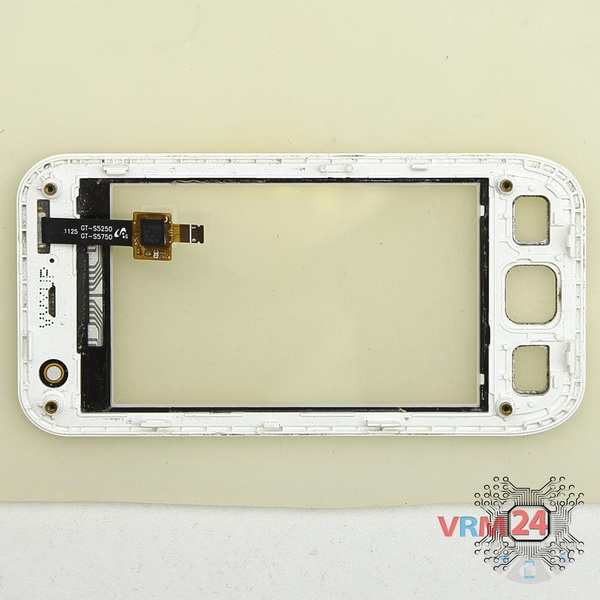

En el marco de la pantalla quedó

Paso 11.

En el marco de la pantalla quedó

El marco frontal con pantalla táctil.

Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación
El desmontaje y la reparación tienen una dificultad easy y requieren aproximadamente 6 minutos. Nuestro manual es válido para todos los modelos Samsung Wave 525 GT-S5250 or Samsung Wave 2 comercializados en distintos países.
#instrucciones #Samsung #Samsung Wave 525 GT-S5250
Instrucciones detalladas de desmontaje de Samsung Wave 525 GT-S5250 en el video, realizadas por nuestro centro de reparación y servicio móvil:
