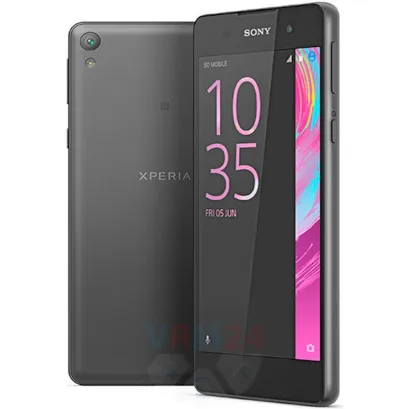

Sony Xperia E5
Sony Xperia E5
Dificultad de desmontaje:
Fácil
Duración:
8 min

Herramientas recomendadas

Destornillador Torx Т5 Destornillador torx т5
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Sony Xperia E5 (Sony Xperia E5 F3311, F3313) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Sony Xperia E5, Paso 1/1 Cómo desmontar Sony Xperia E5, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Sony Xperia E5, Paso 2/1 Cómo desmontar Sony Xperia E5, Paso 2/2

Paso 2.

Retire la etiqueta NFC con capa de cobre.

Cómo desmontar Sony Xperia E5, Paso 3/1 Cómo desmontar Sony Xperia E5, Paso 3/2 Cómo desmontar Sony Xperia E5, Paso 3/3

Paso 3.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Sony Xperia E5, Paso 4/1 Cómo desmontar Sony Xperia E5, Paso 4/2

Paso 4.

Despegue las etiquetas y retire la batería.

Cómo desmontar Sony Xperia E5, Paso 5/1 Cómo desmontar Sony Xperia E5, Paso 5/2 Cómo desmontar Sony Xperia E5, Paso 5/3

Paso 5.

Con un destornillador (hexagonal T5), desatornille 4 & nbsp; pernos.

Cómo desmontar Sony Xperia E5, Paso 6/1 Cómo desmontar Sony Xperia E5, Paso 6/2

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Sony Xperia E5, Paso 7/1 Cómo desmontar Sony Xperia E5, Paso 7/2 Cómo desmontar Sony Xperia E5, Paso 7/3 Cómo desmontar Sony Xperia E5, Paso 7/4 Cómo desmontar Sony Xperia E5, Paso 7/5

Paso 7.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Sony Xperia E5, Paso 8/1 Cómo desmontar Sony Xperia E5, Paso 8/2 Cómo desmontar Sony Xperia E5, Paso 8/3

Paso 8.

Con un destornillador (hexagonal T5), desatornille 3 & nbsp; pernos en la PCB.

Cómo desmontar Sony Xperia E5, Paso 9/1 Cómo desmontar Sony Xperia E5, Paso 9/2

Paso 9.

Retire el marco.

Cómo desmontar Sony Xperia E5, Paso 10/1 Cómo desmontar Sony Xperia E5, Paso 10/2 Cómo desmontar Sony Xperia E5, Paso 10/3 Cómo desmontar Sony Xperia E5, Paso 10/4

Paso 10.

Desconecte los conectores de la PCB.

Cómo desmontar Sony Xperia E5, Paso 11/1 Cómo desmontar Sony Xperia E5, Paso 11/2

Paso 11.

Retire la PCB.

Cómo desmontar Sony Xperia E5, Paso 12/1 Cómo desmontar Sony Xperia E5, Paso 12/2 Cómo desmontar Sony Xperia E5, Paso 12/3

Paso 12.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Sony Xperia E5 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Sony #Sony Xperia E5
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Sony Xperia E5 — Sony Xperia E5 F3311, F3313 lanzado para los mercados en diferentes países.
