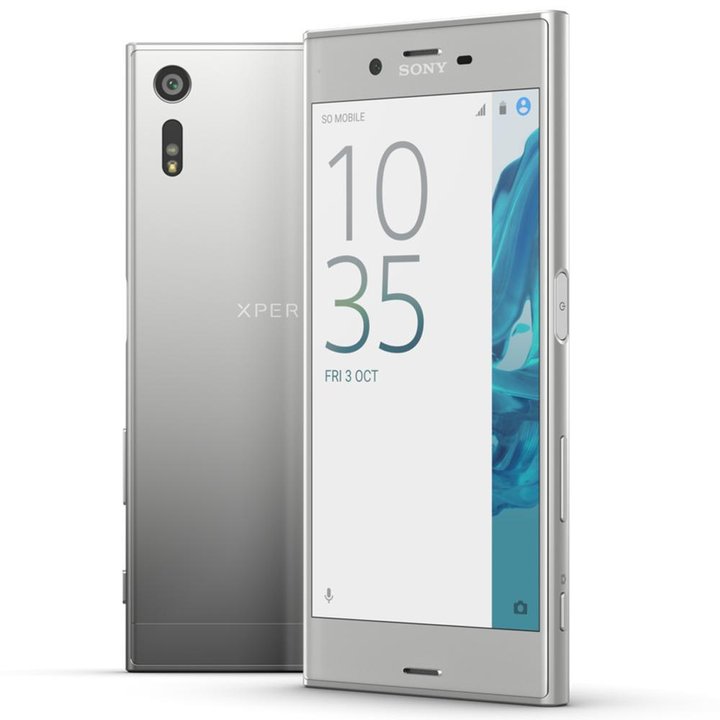

Desmontaje/Reparar del dispositivo móvil Sony Xperia XZ (Sony Xperia XZ F8331, Sony Xperia XZ Dual F8332) con la descripción de cada paso y el conjunto de herramientas requerido.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

⚠️ ¡Presta atención! El desmontaje tiene una dificultad máxima de 3 porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos que se comunique con un centro de servicio especializado.

Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video completo y en detalle, al final de las instrucciones.

Con un destornillador Phillips de 1,5 mm (PH#000), desatornille un tornillo y retire el soporte.

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo Sony Xperia XZ cuenta con una batería LIS1632ERPC de 2900 mAh de capacidad (también conocida como batería recargable).

Con un destornillador Phillips de 1,5 mm (PH#000), desatornille los siete tornillos negros y un pequeño tornillo plateado.

Los tornillos son diferentes: ℹ️ Asegúrate de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Haz palanca en los bordes y separa la tapa con la batería.

Retira con cuidado las tapas que ocultan los cables coaxiales.

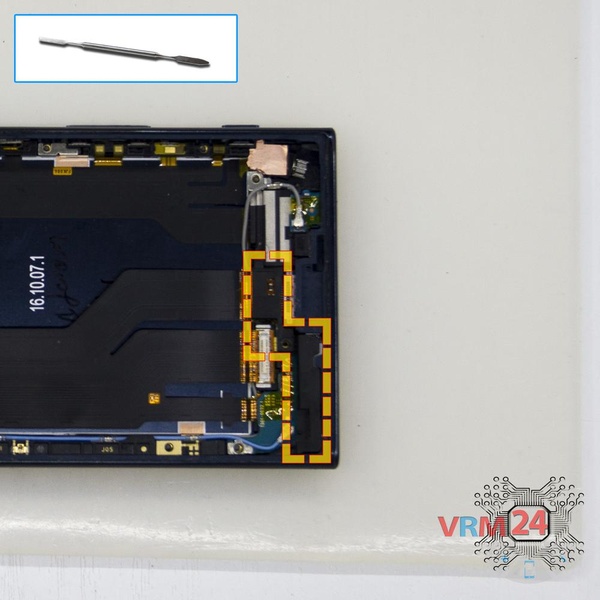

Separe con cuidado el marco que oculta los contactos de resorte de la antena.

Separe la cubierta.

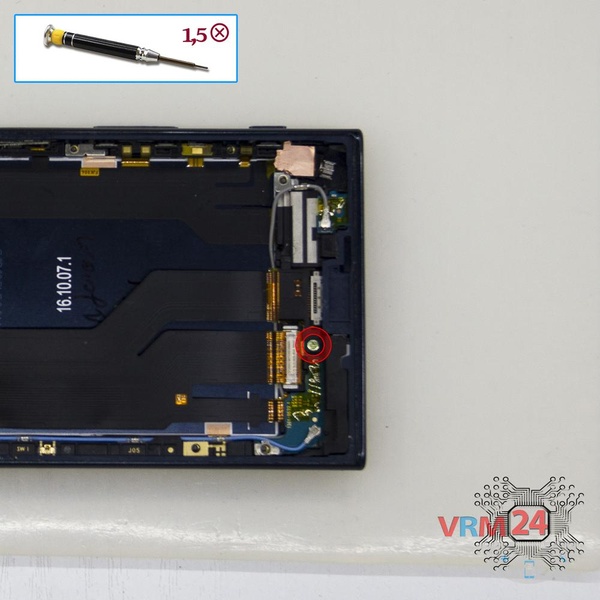

Usando un destornillador Phillips de 1,5 mm (PH#000), desatornille uno de los tornillos.

Retire con cuidado la cubierta.

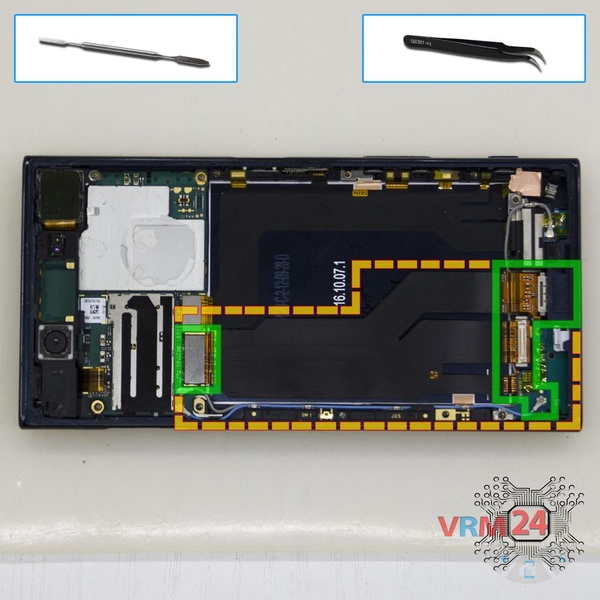

Desconecte el conector de la placa base. Desconecte el conector del cable coaxial en la placa pequeña. Despegue el cable entre placas del lado de la placa base. Después de eso, podemos sacar el puerto de carga y quitar el cable.

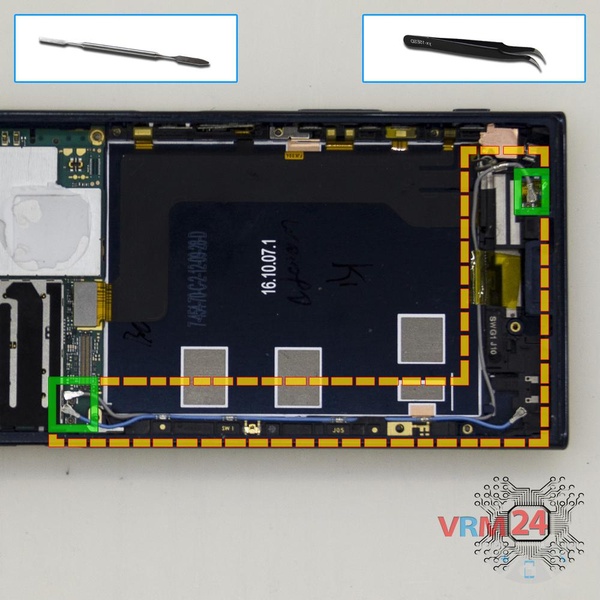

Desconecte los conectores del cable coaxial y retire la barra con líneas de transmisión para antenas y dos cables coaxiales.

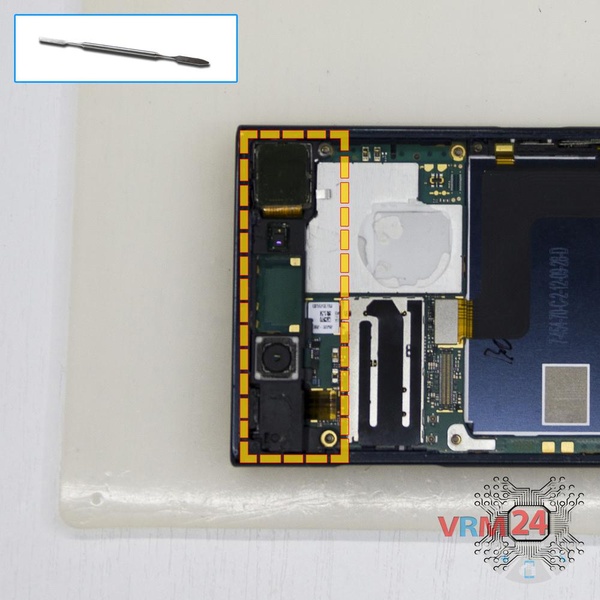

Separe con cuidado la tapa que sujeta las cámaras y la toma de auriculares.

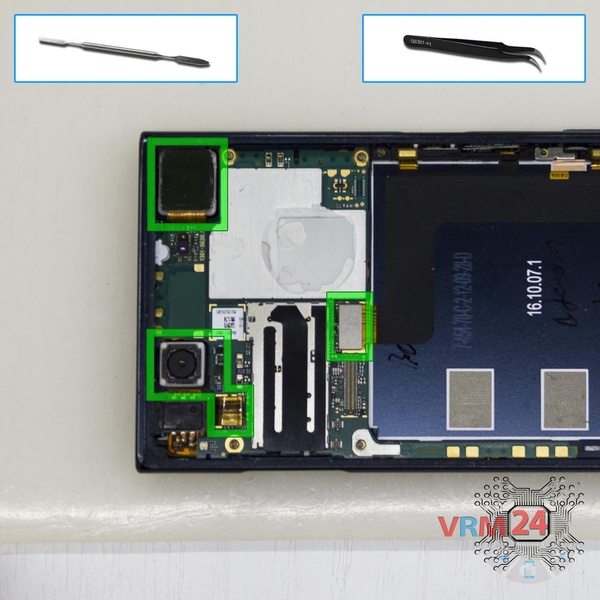

Haz palanca en los conectores de la toma de auriculares, cable entre placas. Además, tenemos que desmontar el cuerpo de la cámara trasera.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

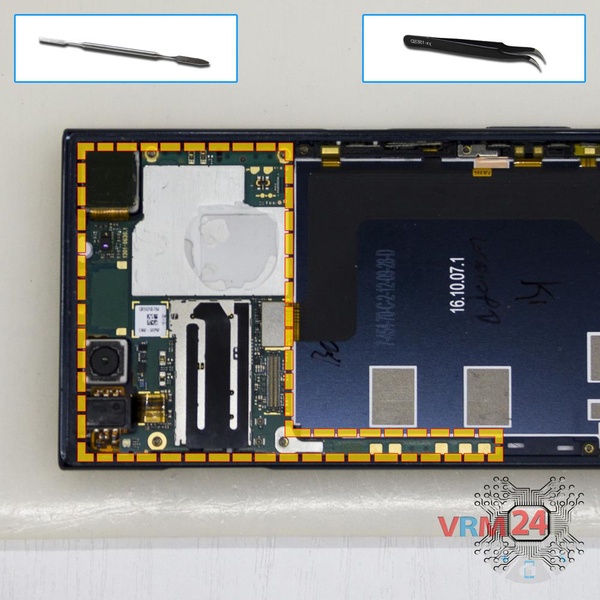

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

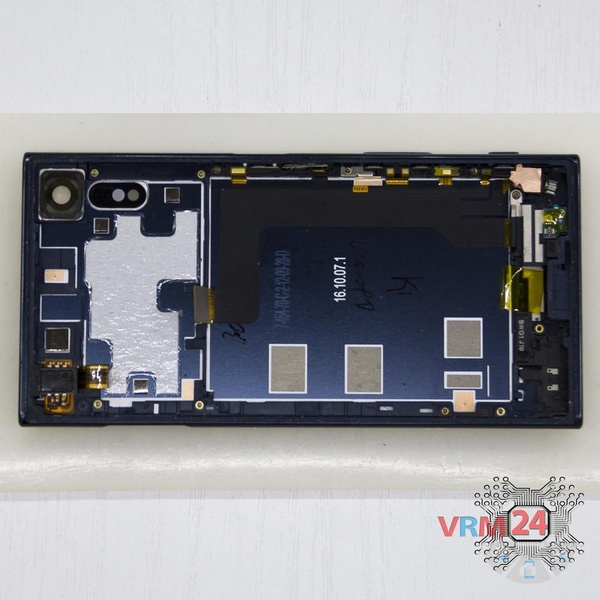

ℹ️ En el alojamiento permanecieron:
