Desmontaje/Reparar del dispositivo móvil uleFone T1 con la descripción de cada paso y el conjunto de herramientas requerido.
Vistas
Gustos
Compartir
Preguntas
Paso 1.

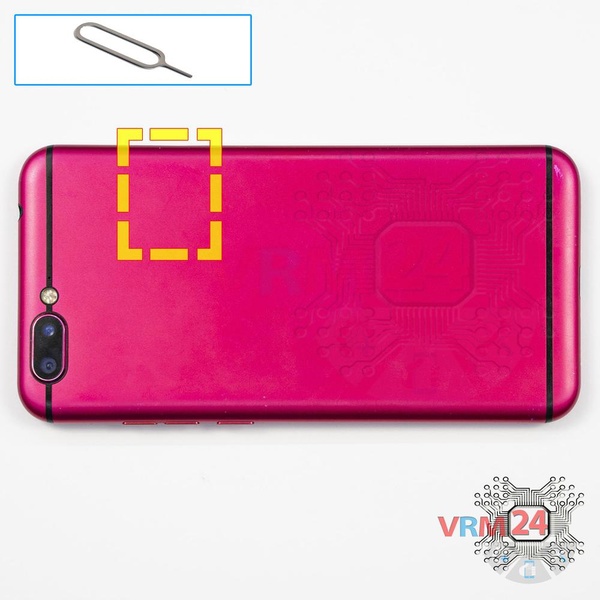

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).
⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.
Paso 2.

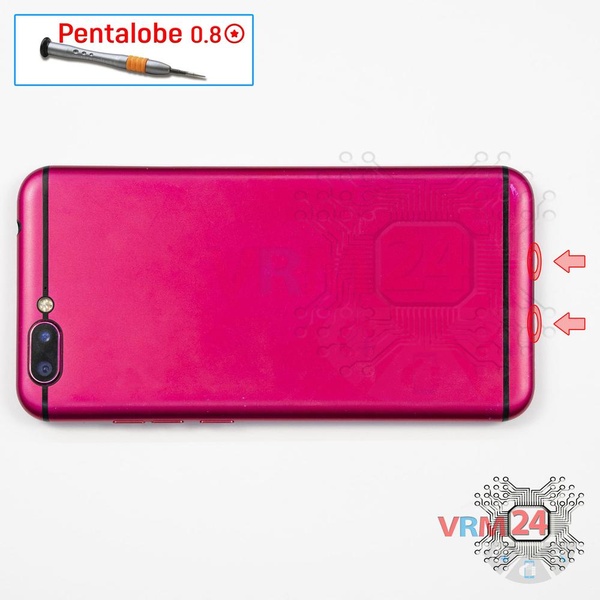

Usando un destornillador (de precisión en forma de estrella de 0,8 mm, también conocido como Pentalobe), desatornille o saque dos tornillos en el extremo del teléfono.
Paso 3.

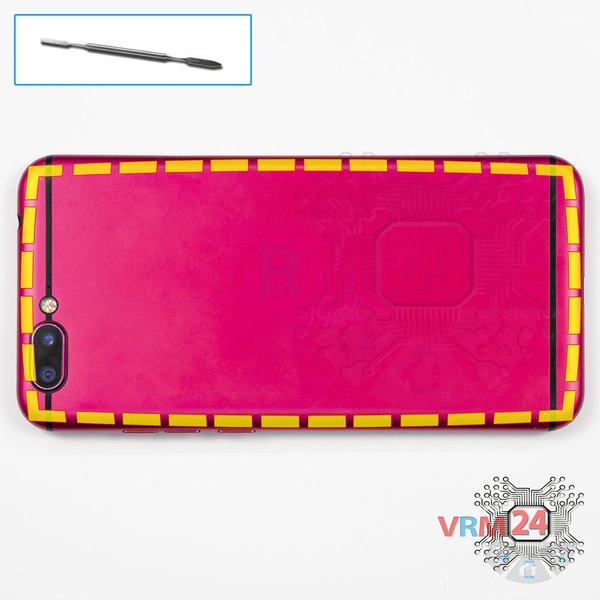

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.
No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.
⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.
Paso 4.

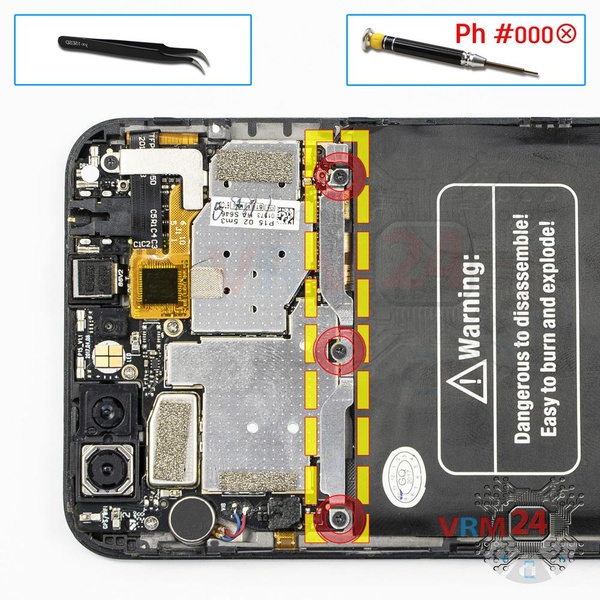

Usando un destornillador Phillips de 1,5 mm (PH #000), desatornille los tres tornillos y retire el soporte que sujeta los conectores.
Paso 5.

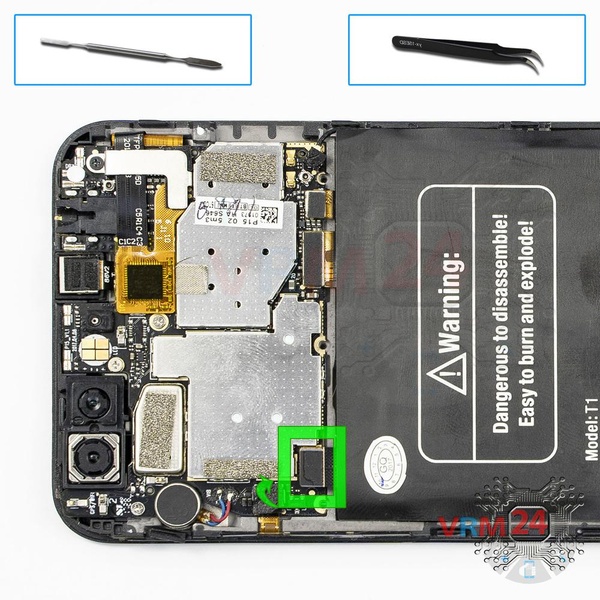

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.
ℹ️ El modelo uleFone T1 cuenta con una batería de 3680 mAh de capacidad (también conocida como batería recargable).
Paso 6.

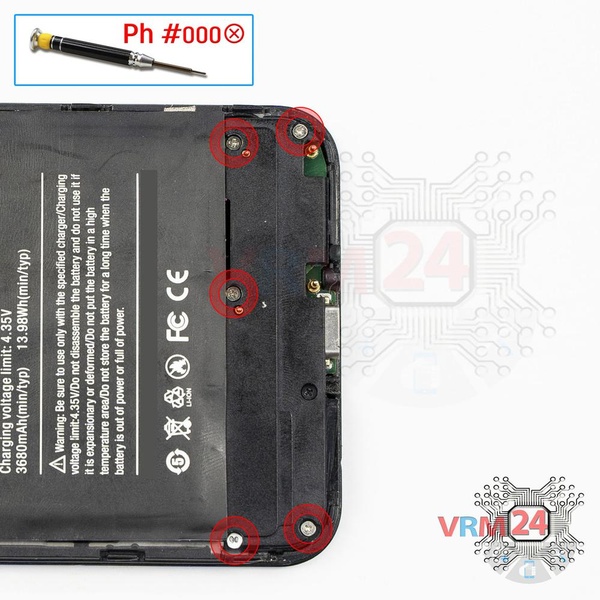

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los cinco tornillos.

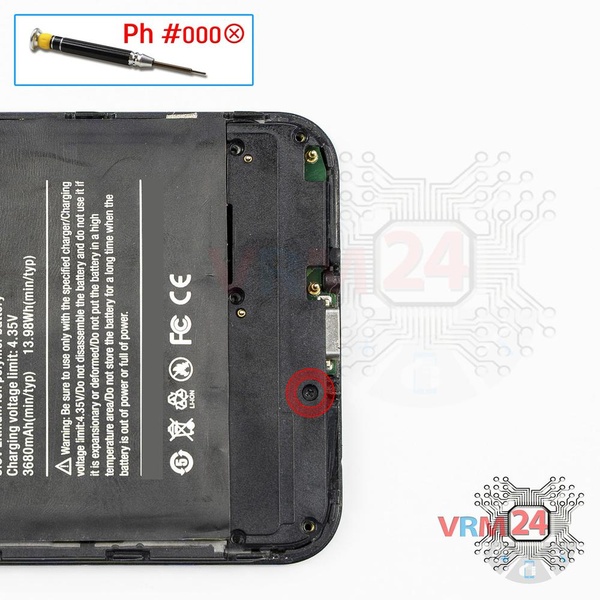

Paso 7.
Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque un tornillo grande.
Si los tornillos son diferentes: ℹ️ Asegúrate de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

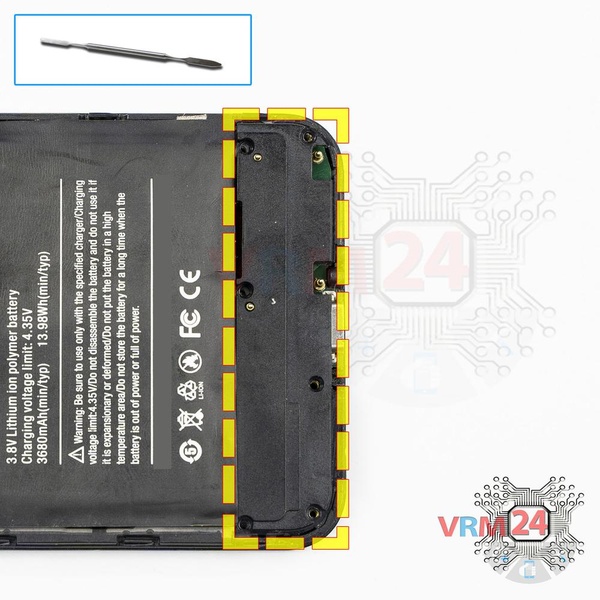

Paso 8.
Haz palanca sobre el borde y retira la tapa con un altavoz.
Paso 9.

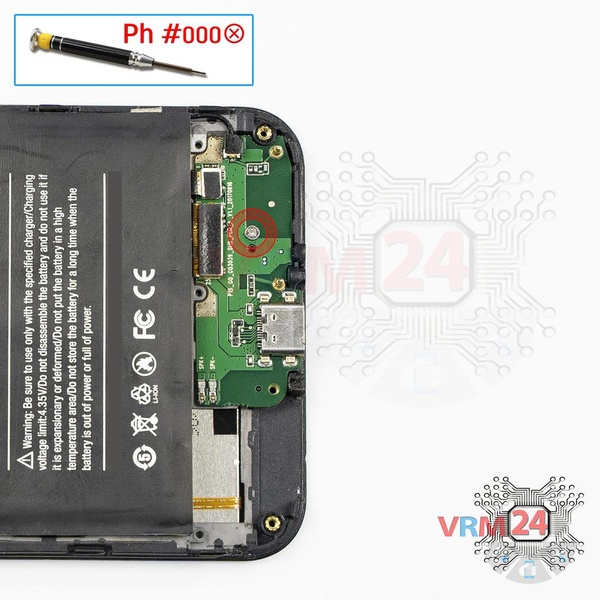

Con un destornillador Philips de 1,5 mm (PH n.º 000), desatornille un tornillo que sujeta la subplaca.
Paso 10.

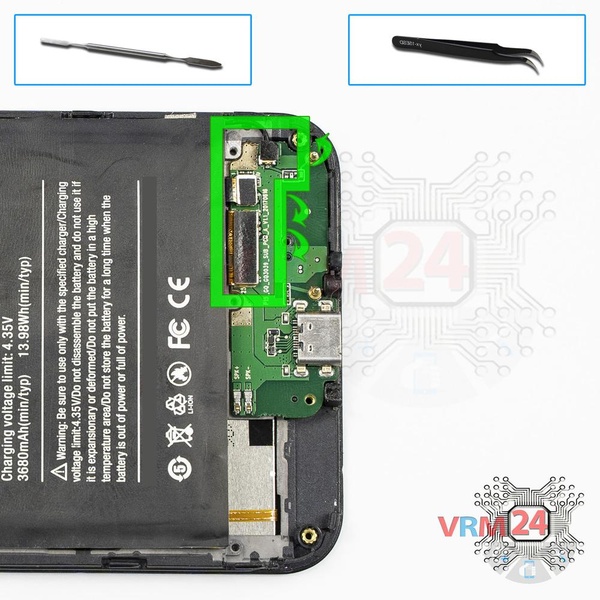

Desconecte el conector del cable coaxial, dos conectores de cable entre placas.

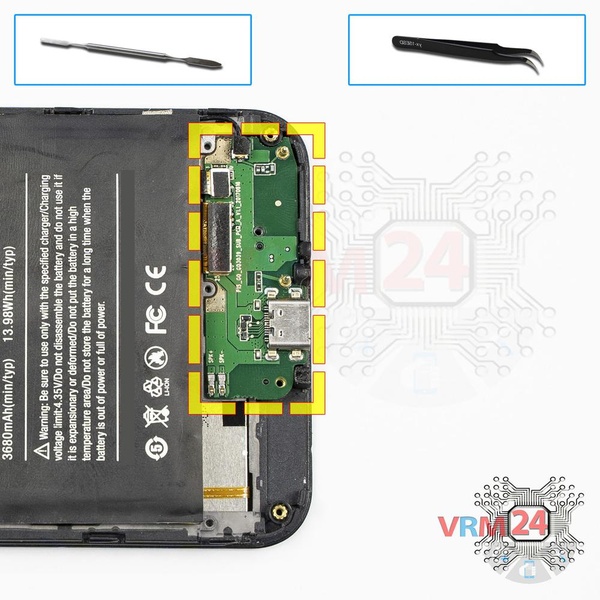

Paso 11.
Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.
ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.
⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.
Paso 12.

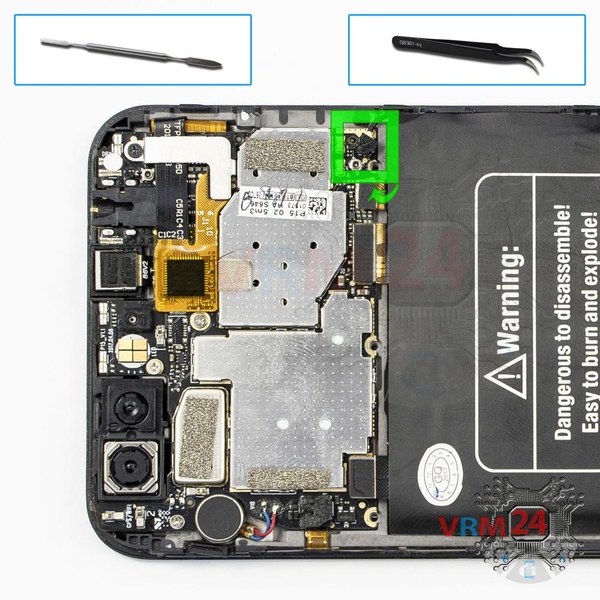

Haz palanca en el conector y retira el cable coaxial.
Paso 13.

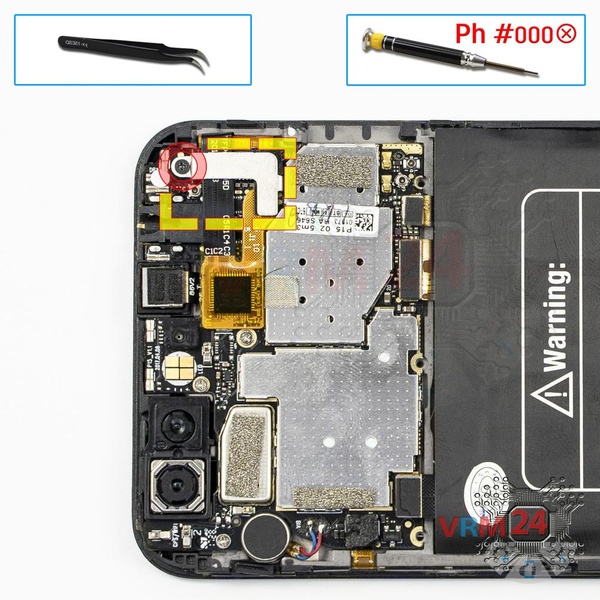

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque un tornillo y retire el soporte.

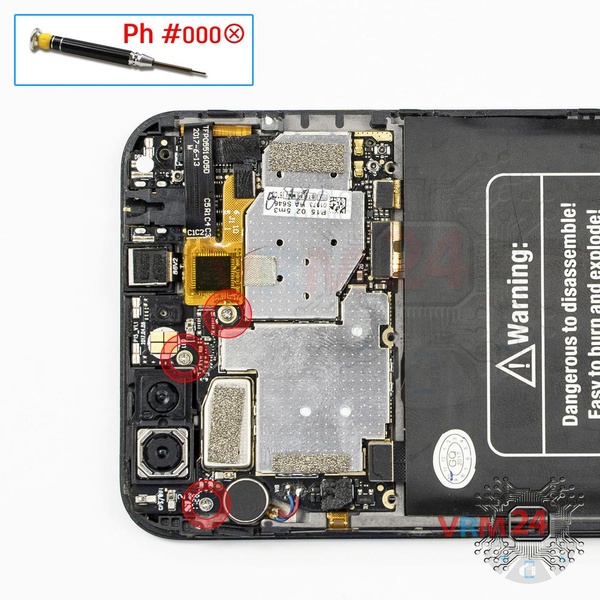

Paso 14.
Usando un destornillador (Phillips 1.5 mm PH #000), desatornille los tres tornillos que sujetan la placa base.

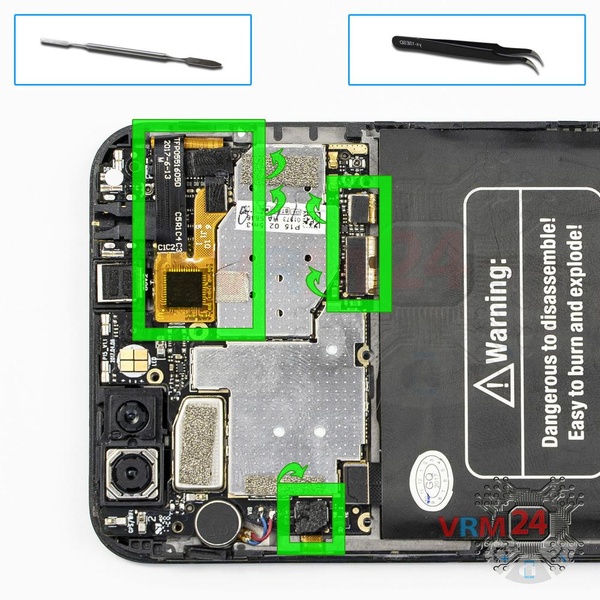

Paso 15.
Haz palanca en los conectores del cable de los botones laterales, el cable de la pantalla, el cable de la pantalla táctil y dos cables entre placas.
⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.
Paso 16.

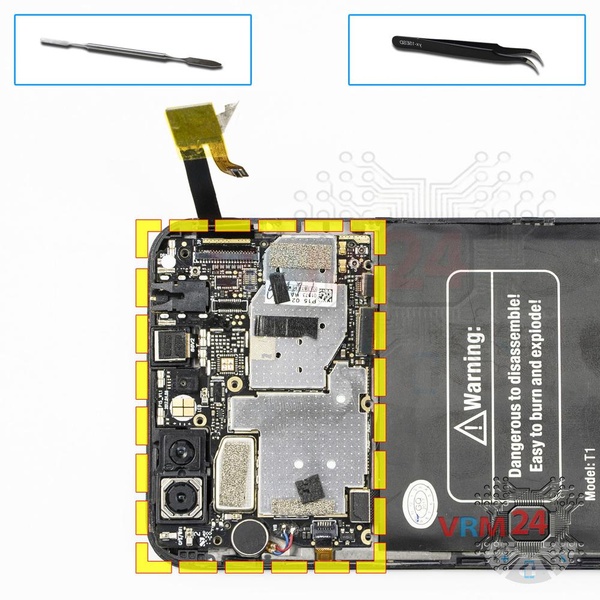

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.
La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.
⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.
Paso 17.

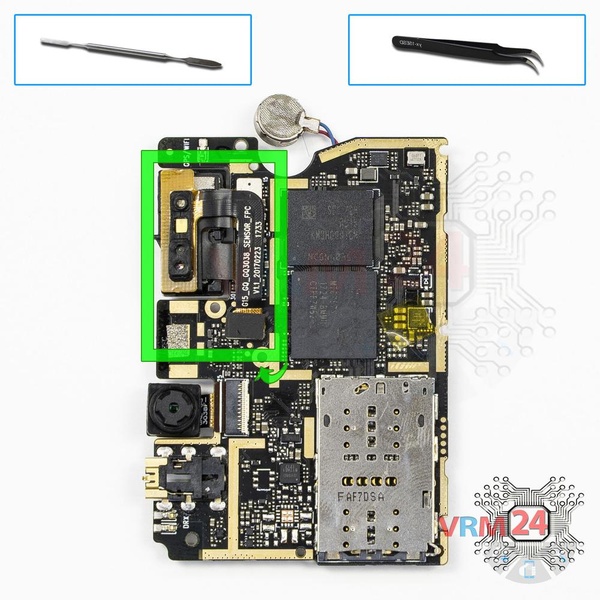

Haz palanca en el conector y retira el sensor de proximidad.
Paso 18.

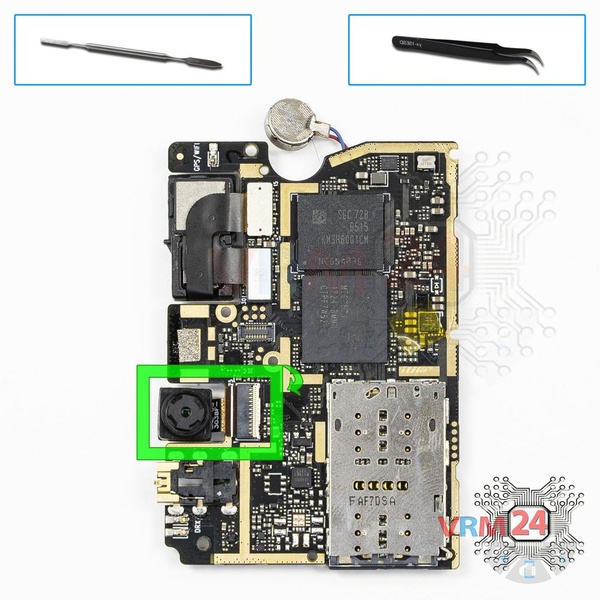

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).
Paso 19.

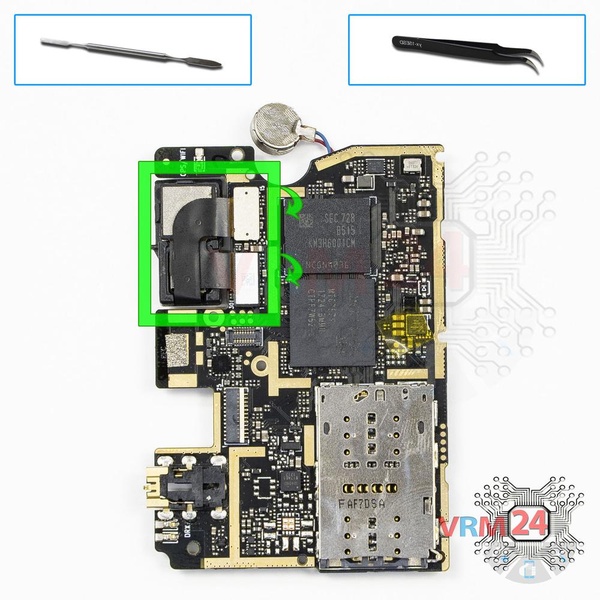

Desconecte los conectores de la placa base y retire el conjunto de las dos cámaras traseras.
Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
