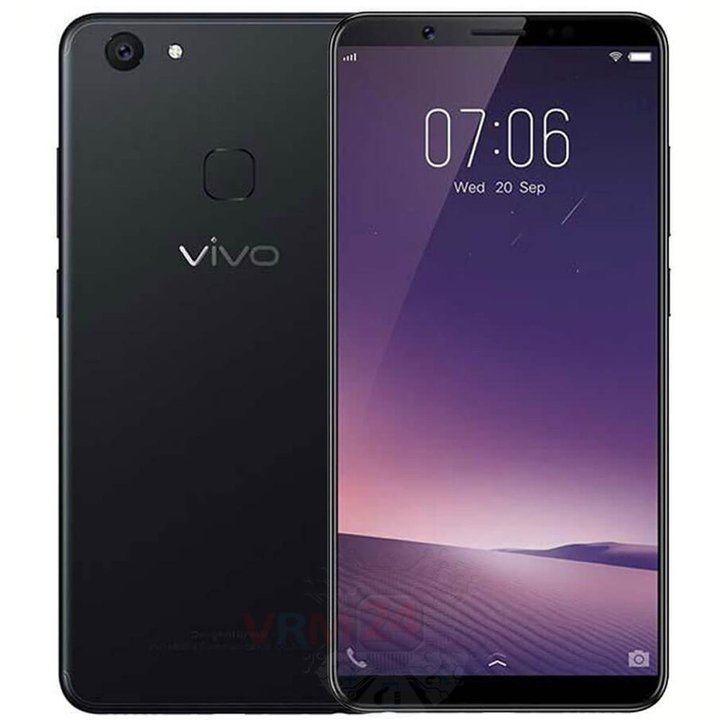

vivo V7 Plus
vivo V7 Plus
Dificultad de desmontaje:
Fácil
Duración:
12 min

Herramientas recomendadas

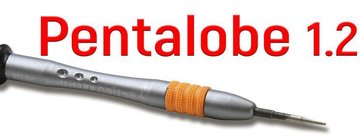

Destornillador de cinco puntas P1.2 mm Destornillador de cinco puntas p1.2 mm
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil vivo V7 Plus con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar vivo V7 Plus, Paso 1/1 Cómo desmontar vivo V7 Plus, Paso 1/2

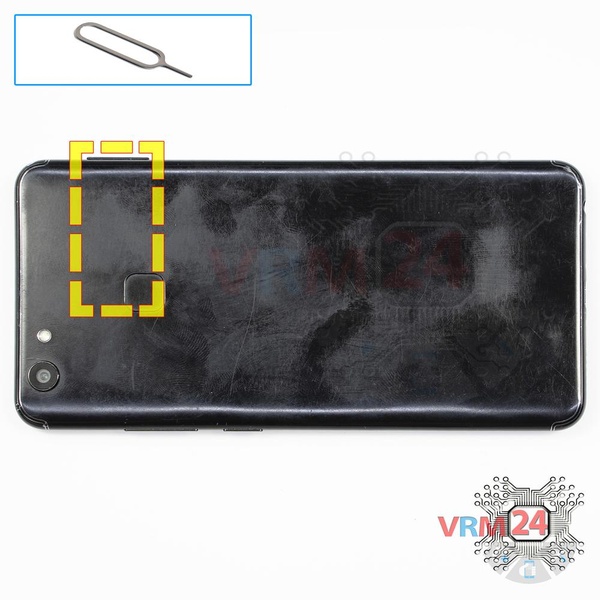

Paso 1.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar vivo V7 Plus, Paso 2/1 Cómo desmontar vivo V7 Plus, Paso 2/2

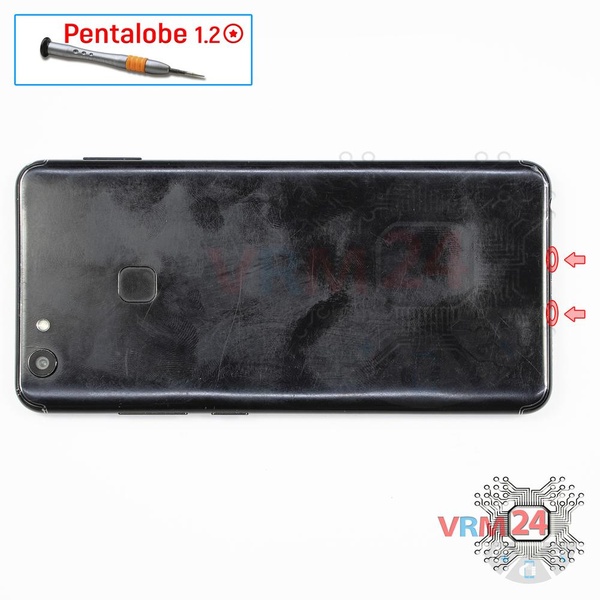

Paso 2.

Con un destornillador (Pentalobe en forma de estrella de 1,2 mm), desatornille 2 tornillos en el extremo del teléfono.

Cómo desmontar vivo V7 Plus, Paso 3/1 Cómo desmontar vivo V7 Plus, Paso 3/2

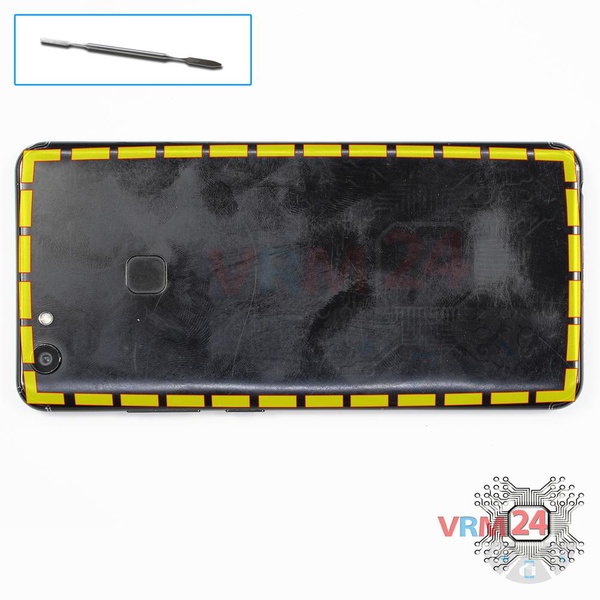

Paso 3.

Abra la tapa trasera y déle la vuelta.

Cómo desmontar vivo V7 Plus, Paso 4/1 Cómo desmontar vivo V7 Plus, Paso 4/2

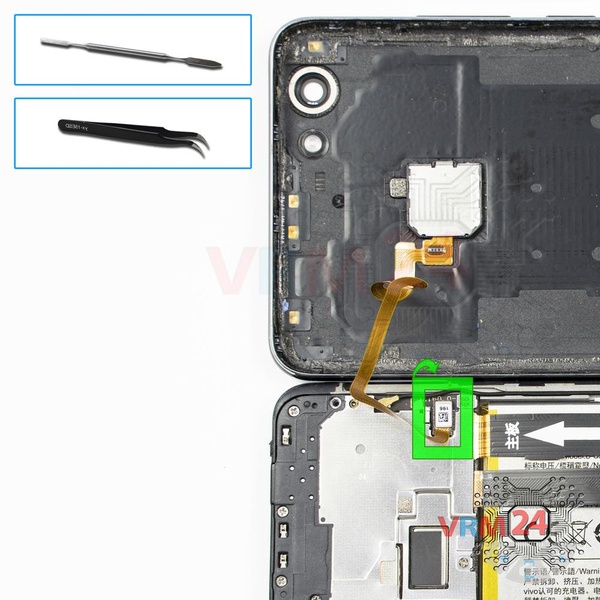

Paso 4.

Levante el conector del sensor de huellas digitales y retire la cubierta.

Cómo desmontar vivo V7 Plus, Paso 5/1 Cómo desmontar vivo V7 Plus, Paso 5/2

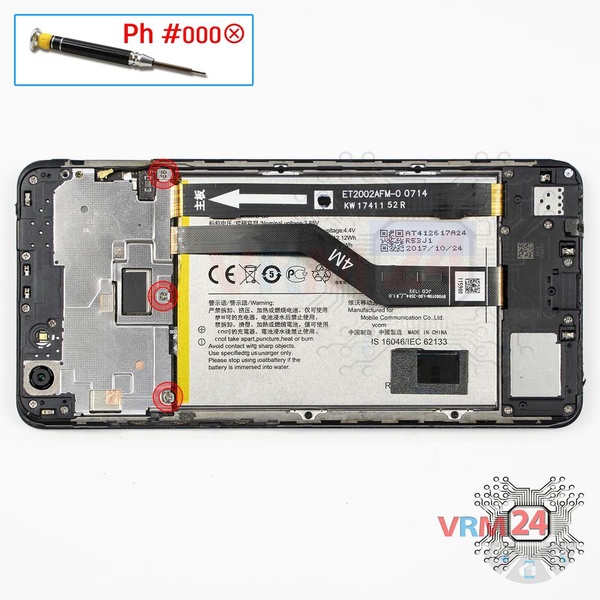

Paso 5.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos.

Cómo desmontar vivo V7 Plus, Paso 6/1 Cómo desmontar vivo V7 Plus, Paso 6/2

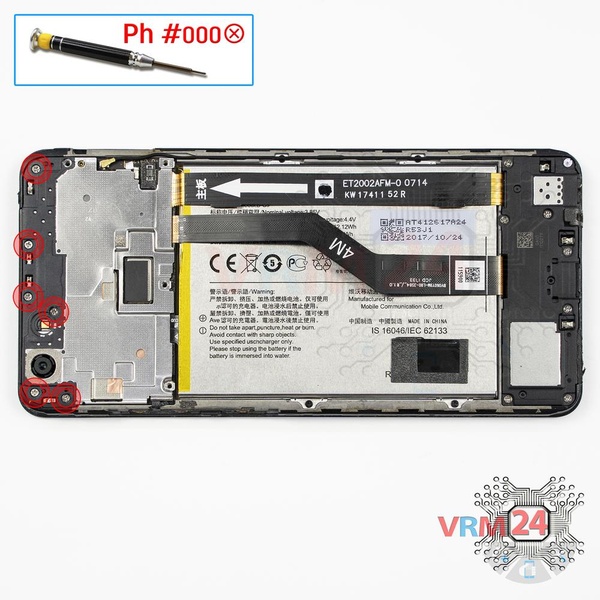

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.

Cómo desmontar vivo V7 Plus, Paso 7/1 Cómo desmontar vivo V7 Plus, Paso 7/2

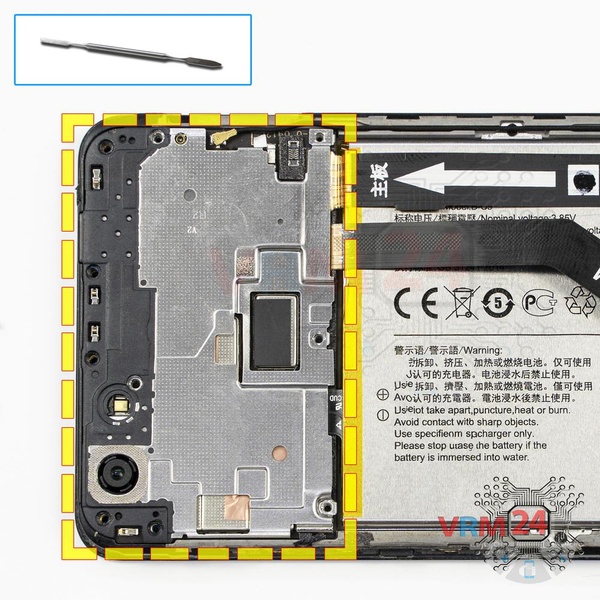

Paso 7.

Retire la tapa que oculta la PCB.

Cómo desmontar vivo V7 Plus, Paso 8/1

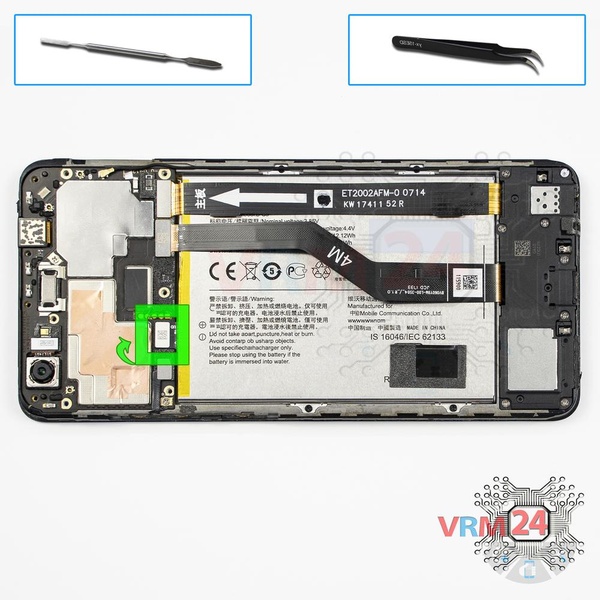

Paso 8.

Desconecte el conector de la batería. El modelo de batería de vivo V7 Plus es B-C9 < / strong> .

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar vivo V7 Plus, Paso 9/1 Cómo desmontar vivo V7 Plus, Paso 9/2

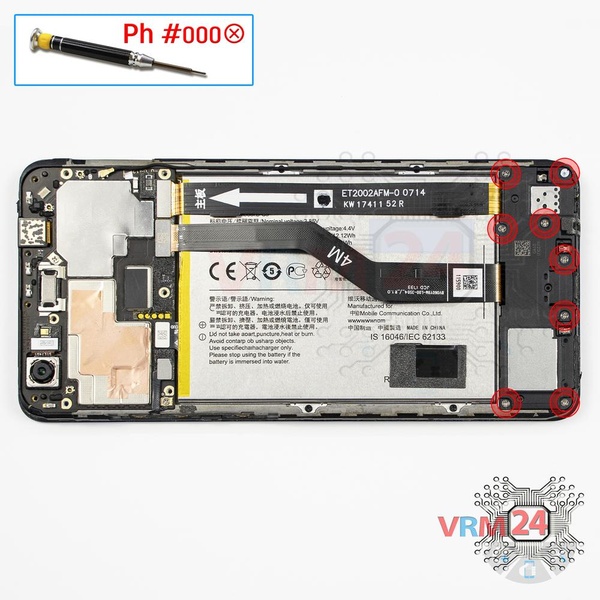

Paso 9.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos.

Cómo desmontar vivo V7 Plus, Paso 10/1 Cómo desmontar vivo V7 Plus, Paso 10/2

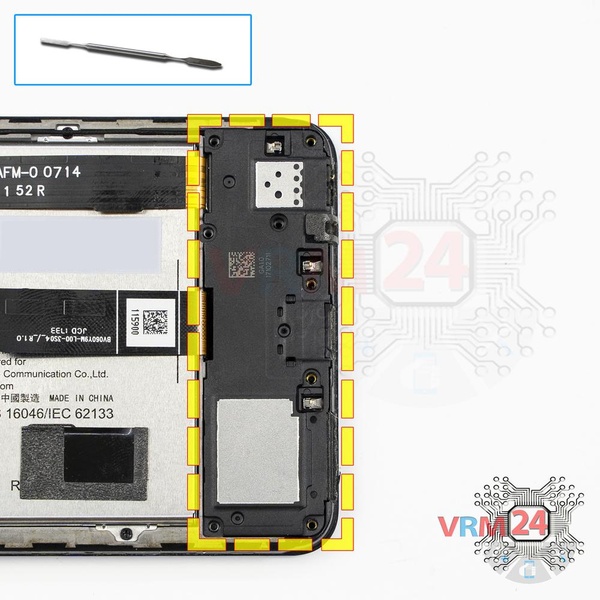

Paso 10.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar vivo V7 Plus, Paso 11/1 Cómo desmontar vivo V7 Plus, Paso 11/2

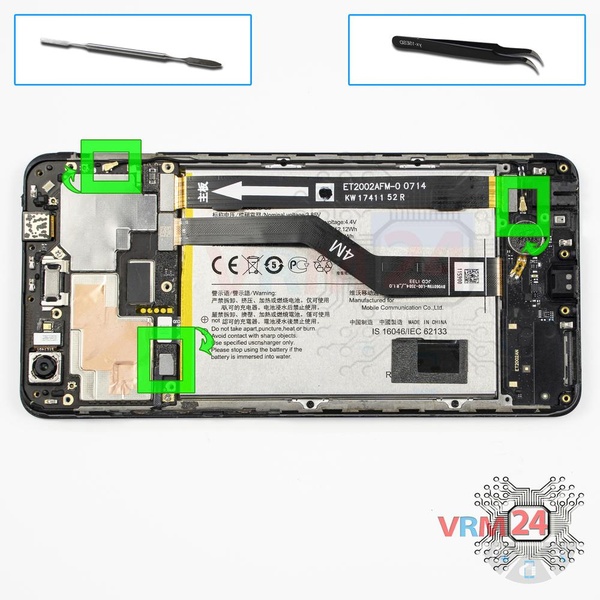

Paso 11.

Desconecte los conectores y retire el cable coaxial.

Cómo desmontar vivo V7 Plus, Paso 12/1

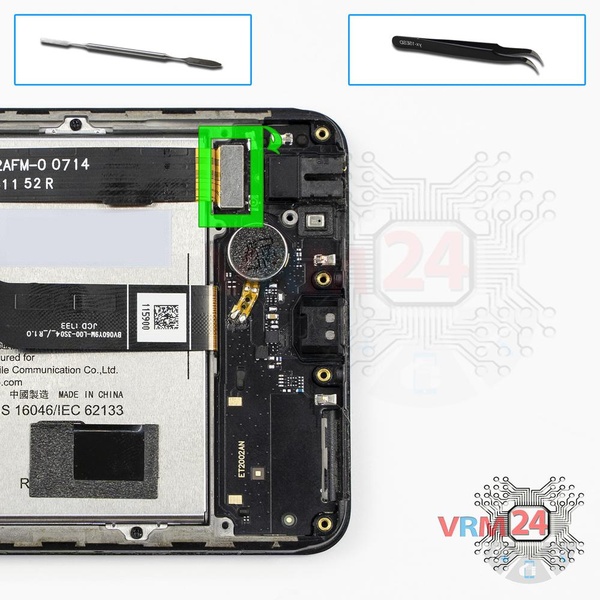

Paso 12.

Desconecte el conector de la placa hija.

Cómo desmontar vivo V7 Plus, Paso 13/1 Cómo desmontar vivo V7 Plus, Paso 13/2

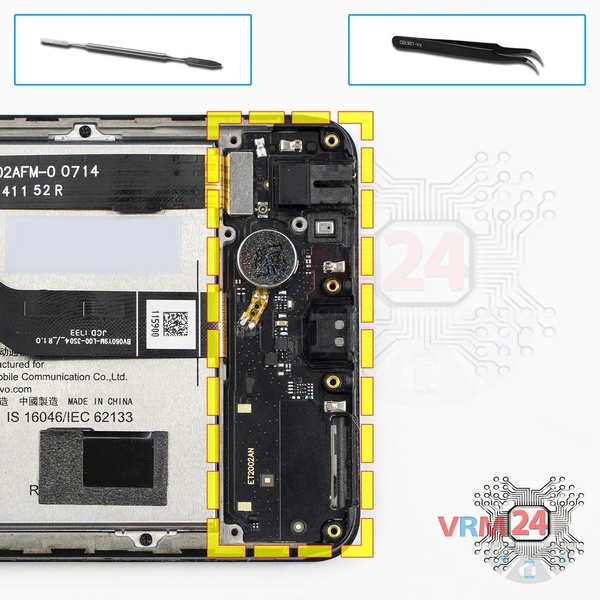

Paso 13.

Retire la placa secundaria, también conocida como placa secundaria.

Cómo desmontar vivo V7 Plus, Paso 14/1 Cómo desmontar vivo V7 Plus, Paso 14/2

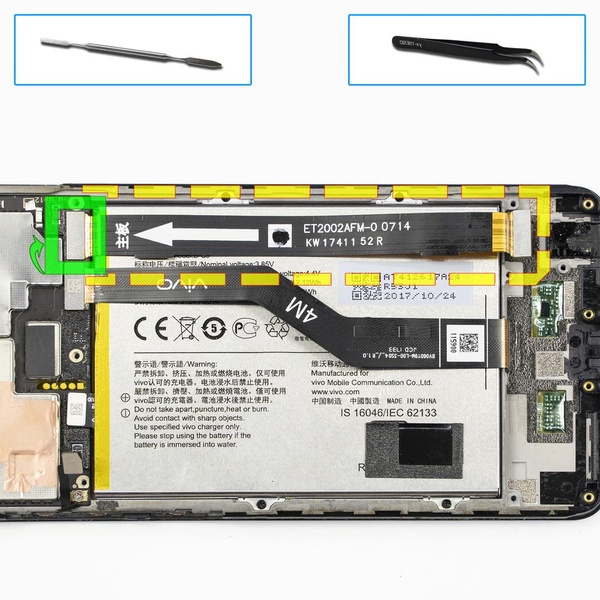

Paso 14.

Levante el conector y retire el cable entre placas.

Cómo desmontar vivo V7 Plus, Paso 15/1 Cómo desmontar vivo V7 Plus, Paso 15/2

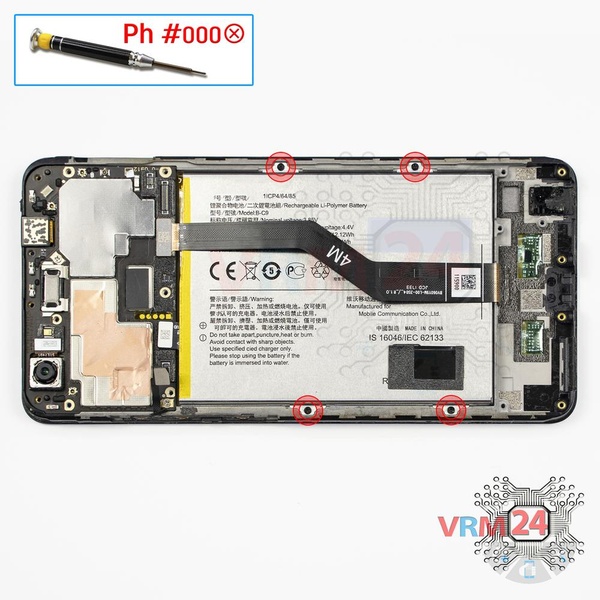

Paso 15.

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 4 tornillos que sujetan la batería.

Cómo desmontar vivo V7 Plus, Paso 16/1 Cómo desmontar vivo V7 Plus, Paso 16/2

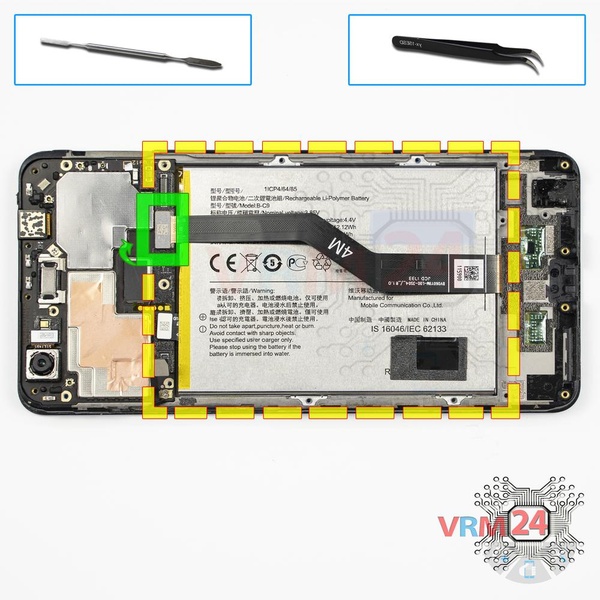

Paso 16.

Levante el conector, incline el cable de la pantalla hacia atrás y retire la batería.

Cómo desmontar vivo V7 Plus, Paso 17/1 Cómo desmontar vivo V7 Plus, Paso 17/2

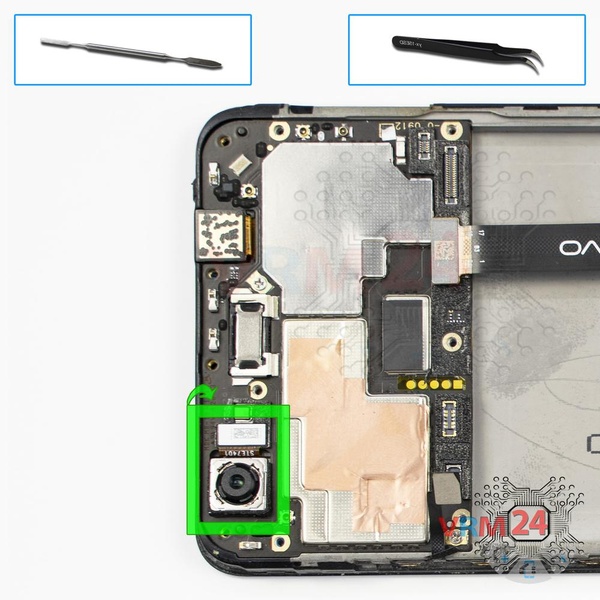

Paso 17.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar vivo V7 Plus, Paso 18/1 Cómo desmontar vivo V7 Plus, Paso 18/2

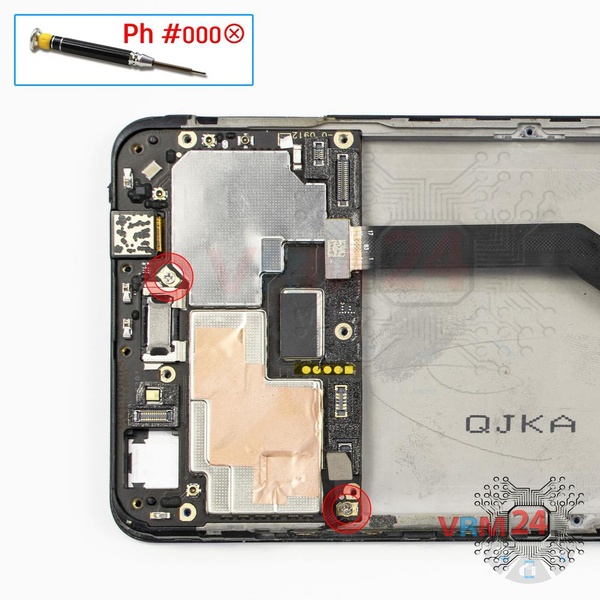

Paso 18.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos.

Cómo desmontar vivo V7 Plus, Paso 19/1 Cómo desmontar vivo V7 Plus, Paso 19/2

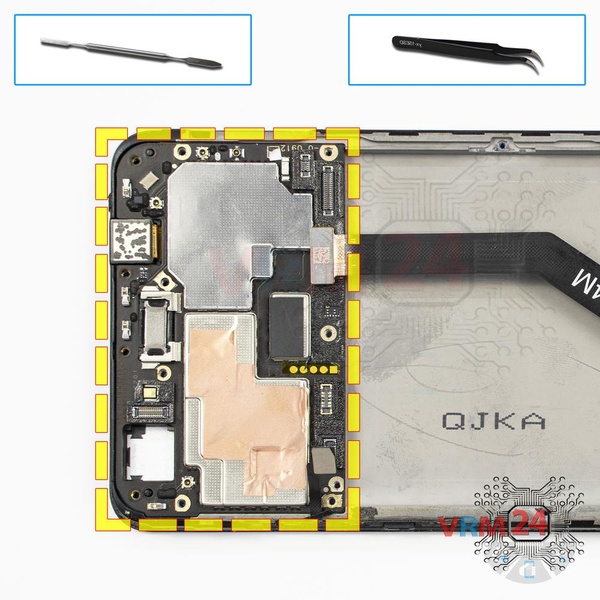

Paso 19.

Retire la PCB.

Cómo desmontar vivo V7 Plus, Paso 20/1

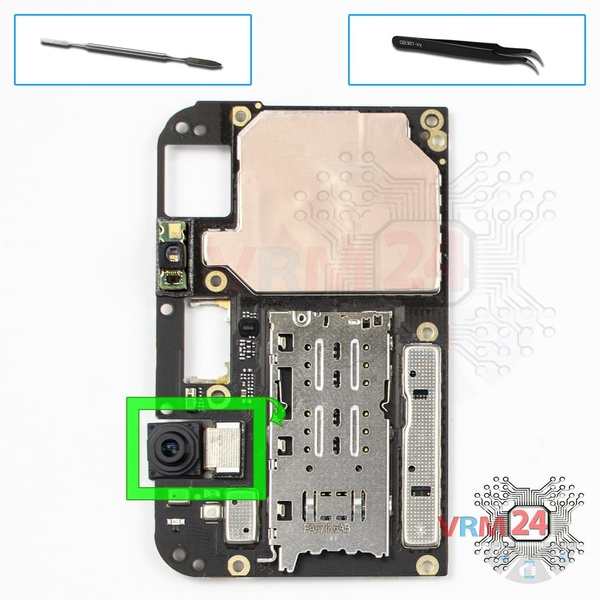

Paso 20.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Instrucciones detalladas de desmontaje de vivo V7 Plus en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #vivo #vivo V7 Plus
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos vivo V7 Plus — lanzado para los mercados en diferentes países.
