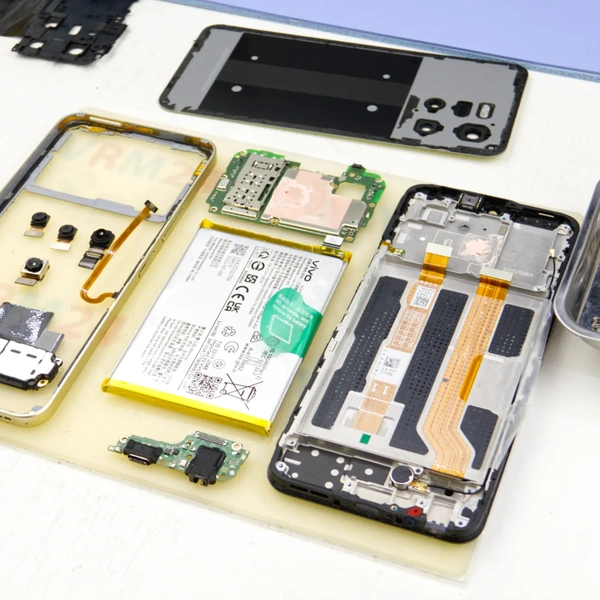

Desmontaje/Reparar del dispositivo móvil vivo Y35 con la descripción de cada paso y el conjunto de herramientas requerido.

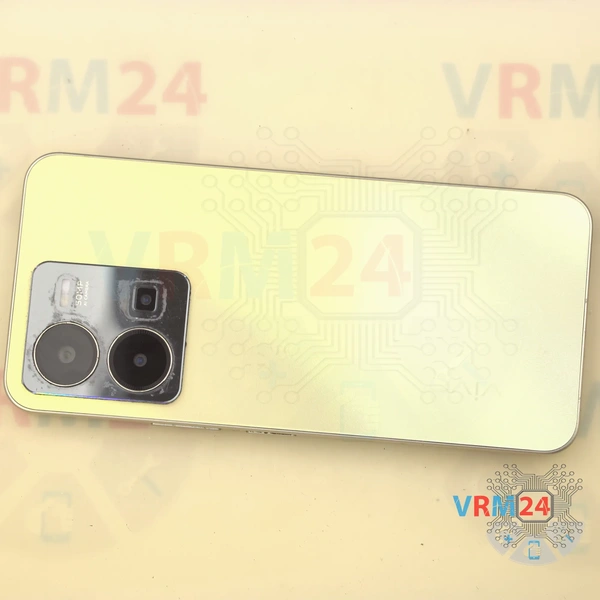

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

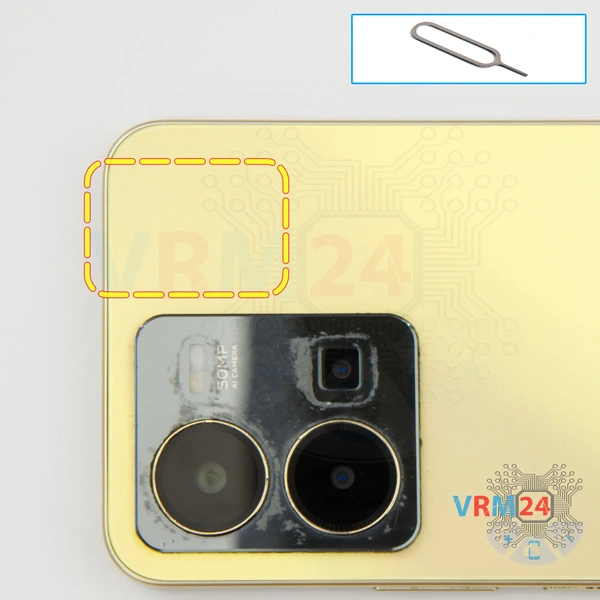

En primer lugar, debemos retirar la bandeja de la tarjeta, que se encuentra en la parte superior. Para ello, utilizamos una herramienta especial, la introducimos en el orificio y empujamos con cuidado hacia fuera la bandeja combinada para tarjetas SIM y tarjetas de memoria.

Si la bandeja no sale bien, podemos utilizar adicionalmente unas pinzas.

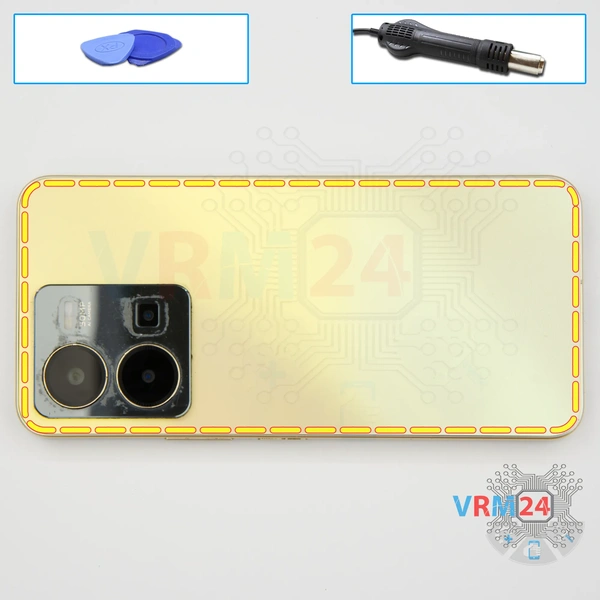

A continuación, tenemos que calentar la superficie de la tapa trasera a unos 70 grados centígrados o 160 °F. Para ello, utilizamos una esterilla térmica o un secador de pelo.

Y después de 5 a 7 minutos, pasamos a despegar la tapa trasera. Para despegar la tapa trasera, utilizamos una película de plástico fina. Esta película puede ser de una pantalla nueva o de una tienda de artículos de papelería.

Introdúzcala con cuidado en el hueco que queda entre la tapa trasera y la tapa intermedia y pásela suavemente por el borde, cortando el adhesivo.

⚠️️ Debemos tener cuidado en la zona de la cámara para no dañar la lente.

⚠️️ También debemos tener cuidado en la zona del sensor de huellas dactilares, porque en este lugar se encuentra el cable.

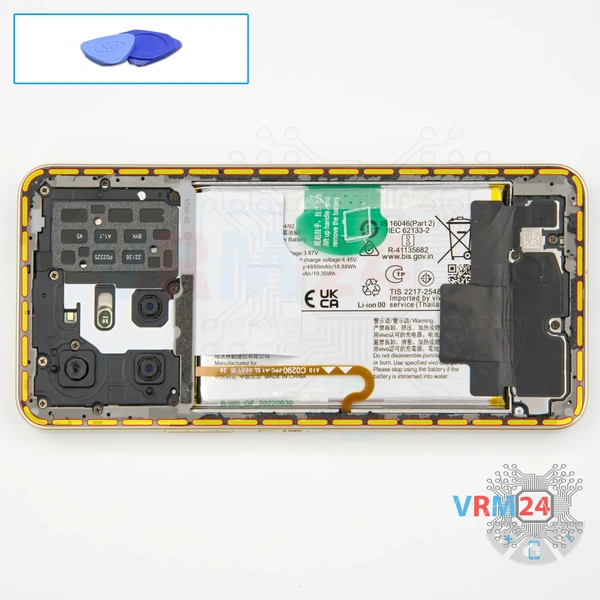

Pasamos a desmontar la tapa intermedia. Para ello utilizamos una herramienta de plástico fina.

Buscamos un lugar adecuado en el que podamos coger y soltar unos clips. Y luego vamos por el borde, soltando los clips y despegando así la tapa intermedia.

Por supuesto, tenemos que tener cuidado en el lado de los botones laterales y en el lado del sensor de huellas dactilares para no dañarlos, ya que físicamente se encuentran en estos lugares.

Por lo tanto, también tenemos que tener cuidado en las esquinas, ya que la tapa se sujeta con fuerza en las esquinas.

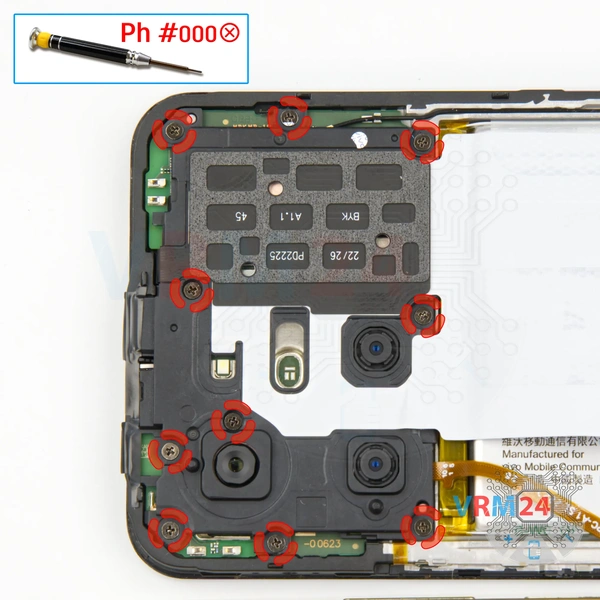

Después de esto debemos desatornillar los diez tornillos de la parte superior, utilizamos un destornillador Phillips de 1,5 mm o Philips #000.

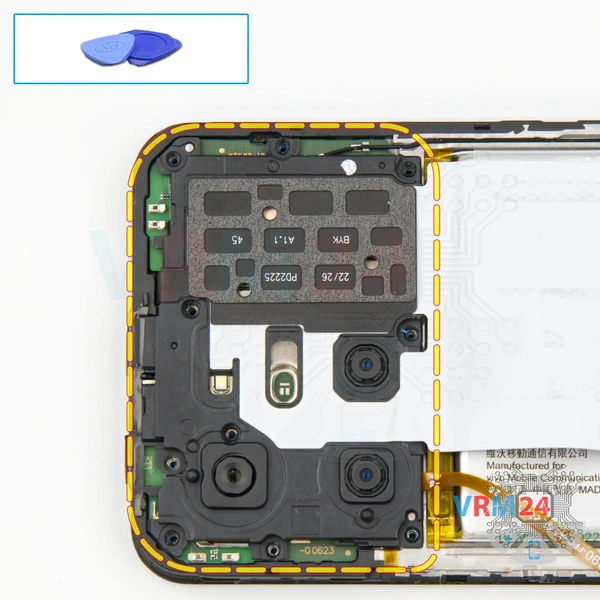

Utilizando una herramienta no metálica, retiramos la tapa con cuidado.

Buscamos los puntos donde se mantiene la tapa en su lugar. Muévela con cuidado hacia adelante y hacia atrás y retira la tapa.

También podemos tener en cuenta que la tapa está pegada a un lado.

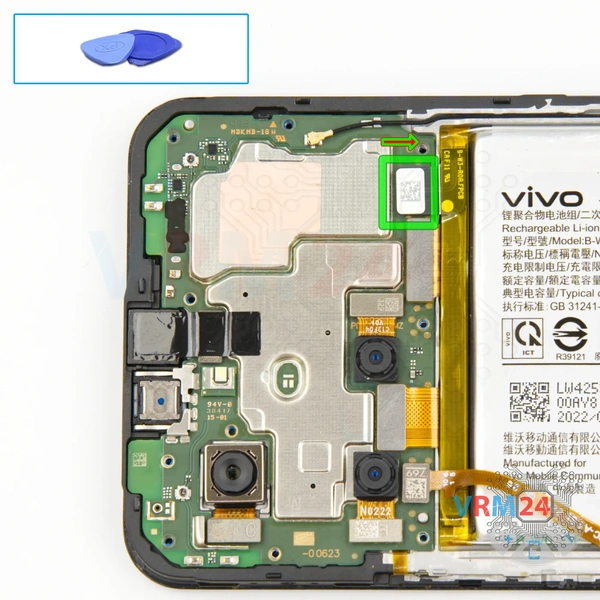

Desconecte el conector de la batería lo antes posible. Utilice una herramienta que no sea de metal ni de plástico para evitar dañarla.

ℹ️️ El modelo vivo Y35 tiene una batería B-W3 con una capacidad de 5000 mAh (también conocida como batería recargable).

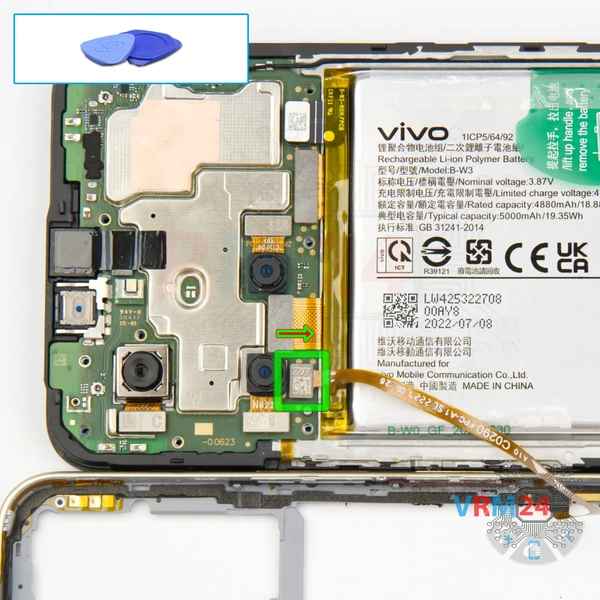

Con una herramienta no metálica desconectamos el conector del cable del sensor de huellas y retiramos la tapa intermedia.

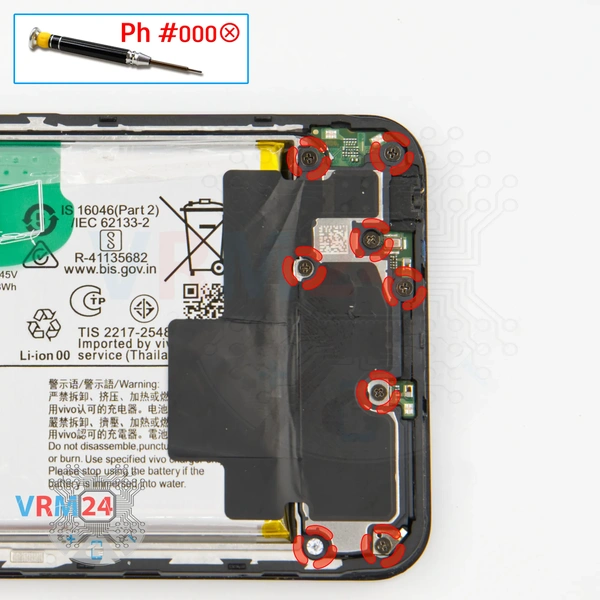

Después de esto, pasamos a quitar los tornillos de la parte inferior. Para ello también utilizamos un destornillador Phillips de 1,5 mm o un Philips #000.

Los tornillos pueden ser diferentes, por lo que los colocamos en un lugar especialmente marcado.

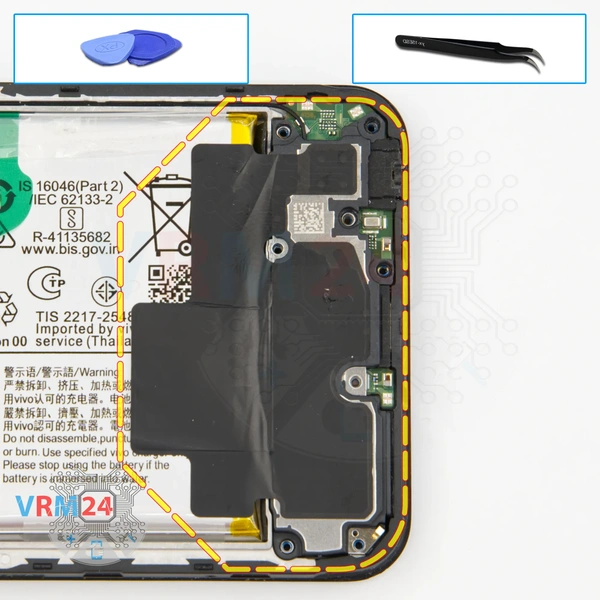

Luego tenemos que quitar la tapa por la parte inferior. Buscamos el lugar adecuado donde podemos enganchar y levantar con cuidado la tapa y retirarla.

Dentro de la tapa tenemos el altavoz.

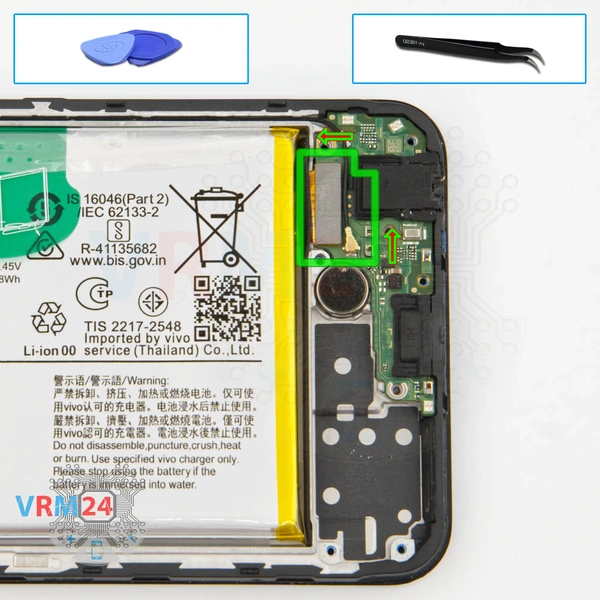

Luego desconectamos el conector del cable entre placas, desconectamos el conector del cable coaxial en la subplaca y también liberamos el cable coaxial de los clips en la subplaca.

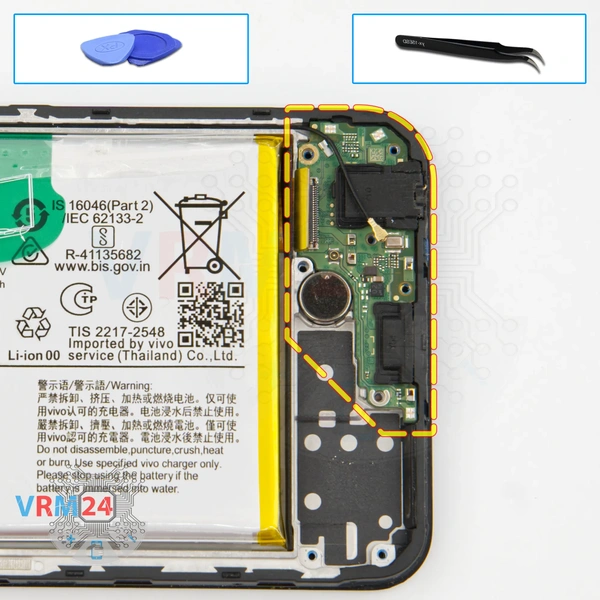

Luego debemos buscar el lugar adecuado donde podemos enganchar y desenganchar la subplaca. La subplaca se mantiene en su lugar mediante pequeños ganchos, por lo que debemos tener el máximo cuidado posible.

En la subplaca tenemos el micrófono, el puerto de entrada de auriculares, el puerto de carga y otros elementos en la parte trasera.

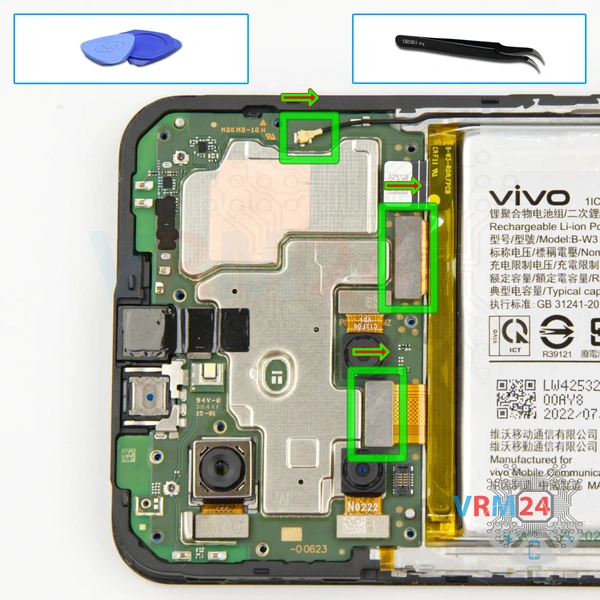

Pasamos a desconectar el conector del cable entre placas y el conector de pantalla de la placa base.

También desconectamos el conector del cable coaxial y liberamos el propio cable de los clips de la placa base.

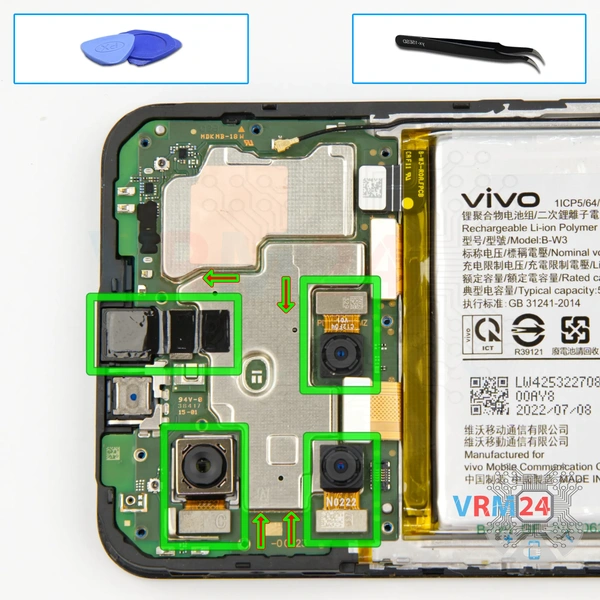

Después de esto podemos separar las cámaras.

Primero, separamos la cámara frontal y la dejamos a un lado. Luego pasamos a separar las cámaras traseras. Desconectamos los conectores, retiramos con cuidado y dejamos a un lado las cámaras.

Algunas cámaras pueden estar pegadas al marco de la pantalla, por lo que debemos tener cuidado.

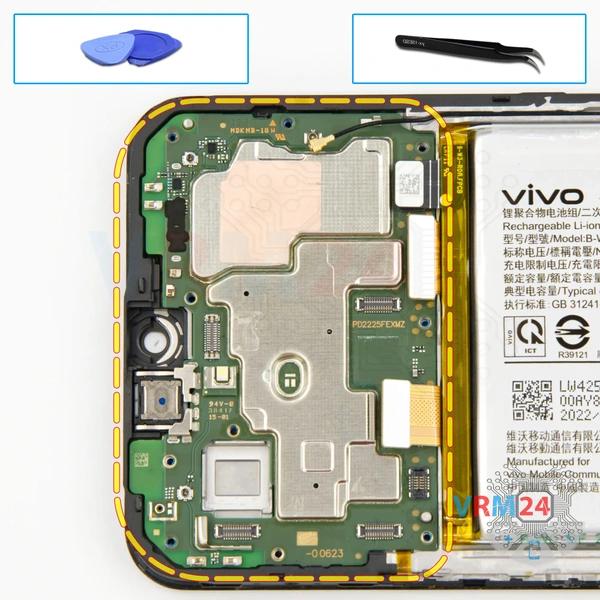

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa de circuito a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni introduzca herramientas debajo de ella. Sin darse cuenta, puede dañar los componentes o los cables desde el interior.

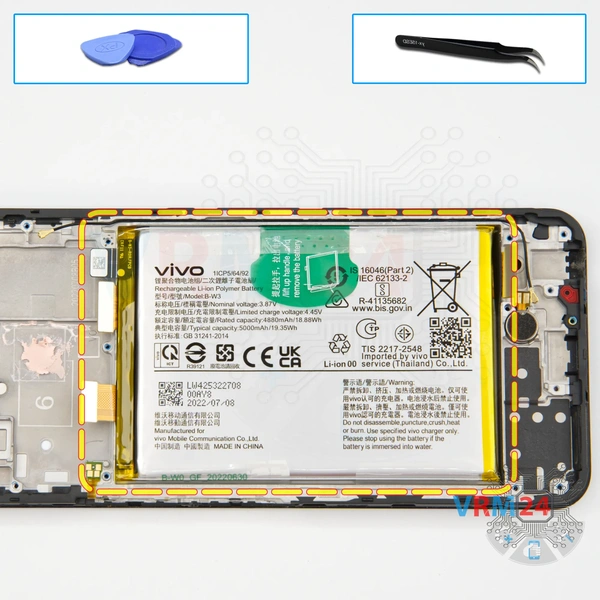

Por último, pasamos a separar la batería.

Primero, tenemos que desenrollar la cubierta transparente que sujeta la batería, y tenemos que desenrollar la pestaña verde que indica qué tenemos que tirar y cómo tenemos que tirar.

Y como nos deja claro la descripción, tenemos que tirar de la pestaña verde hacia arriba.

Tiramos de la pestaña hacia arriba, y separamos la batería.

Debajo de la batería tenemos una cubierta transparente que protege el cable entre placas, y el cable plano que va al display.

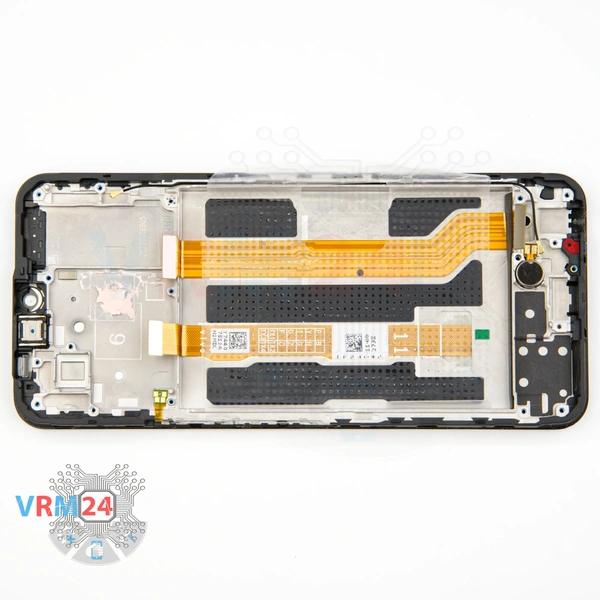

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el cable coaxial y el motor de vibración.
