Desmontaje/Reparar del dispositivo móvil vivo Y93 con la descripción de cada paso y el conjunto de herramientas requerido.

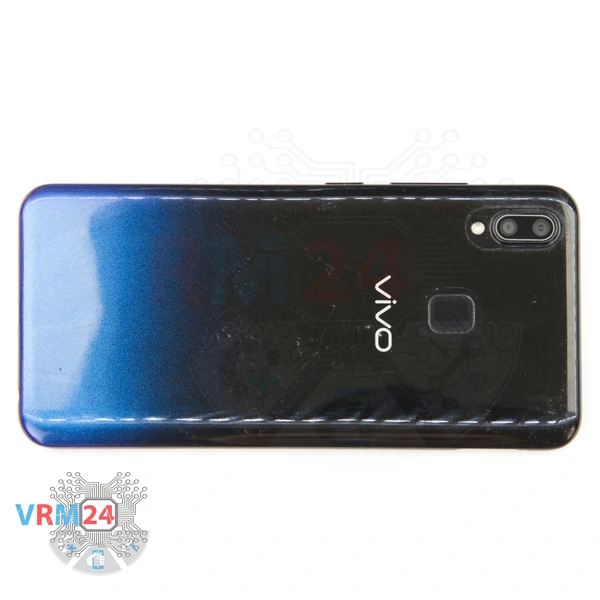

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

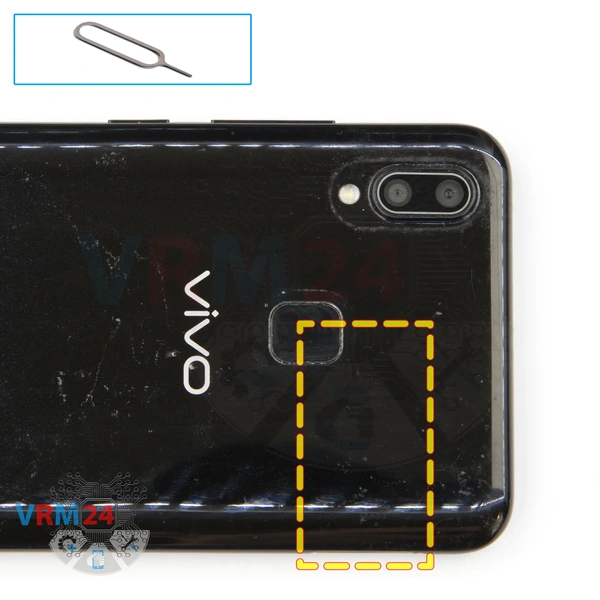

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

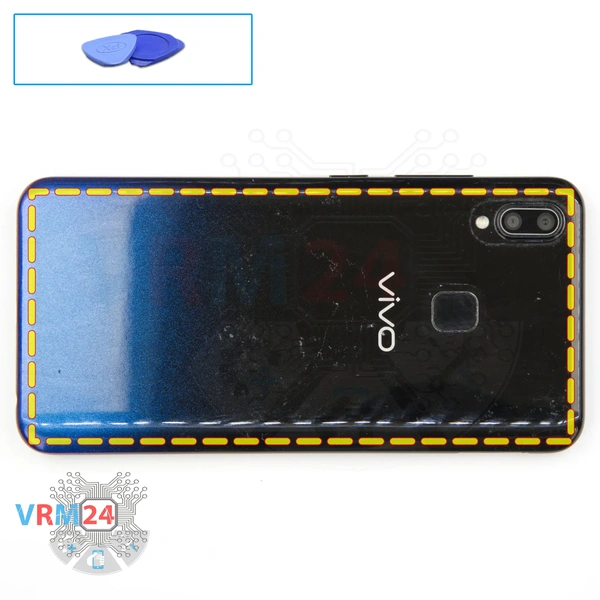

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️️ Presta atención al cable del sensor de huellas ubicado en el interior.

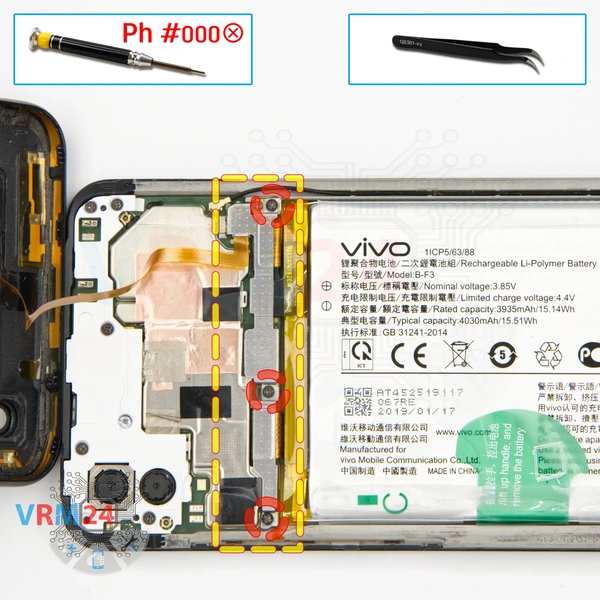

Con un destornillador Phillips de 1,5 mm (PH#000), desatornille los tres tornillos y retire el soporte que sujeta los conectores.

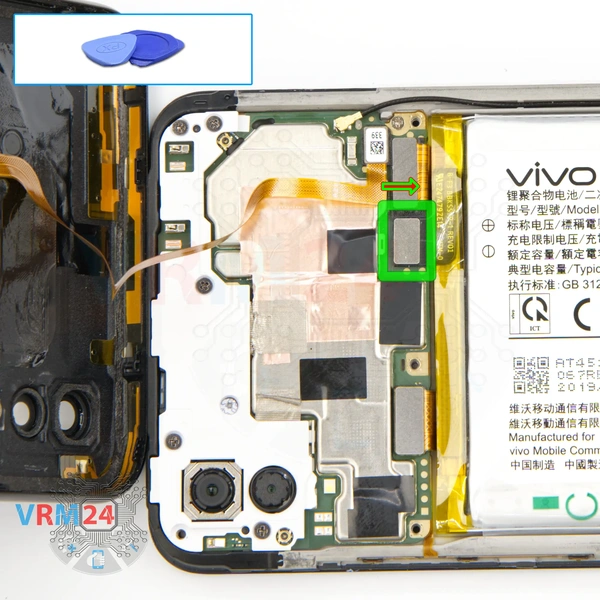

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo vivo Y93 cuenta con una batería B-F3 de 4030 mAh de capacidad (también conocida como batería recargable).

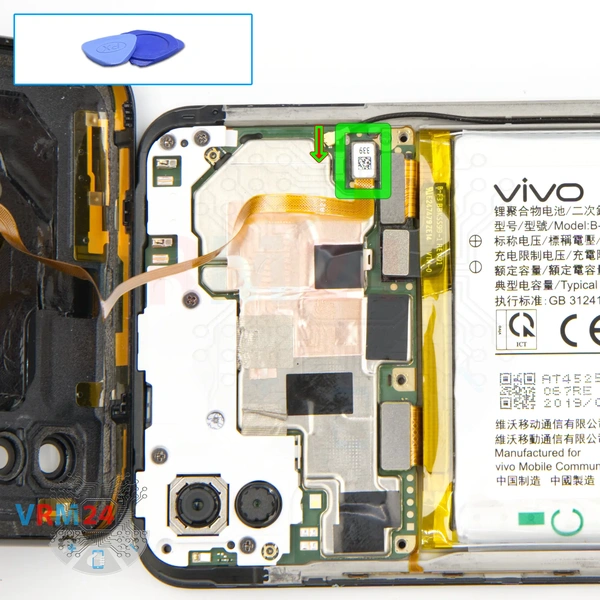

Levantamos el conector y ya podemos dejar a un lado la tapa trasera con sensor de huellas.

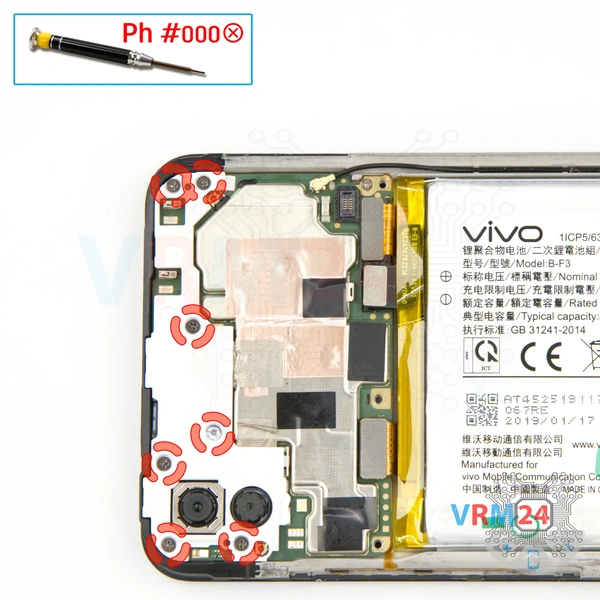

Con un destornillador Phillips de 1,5 mm (PH#000), desenrosque los siete tornillos.

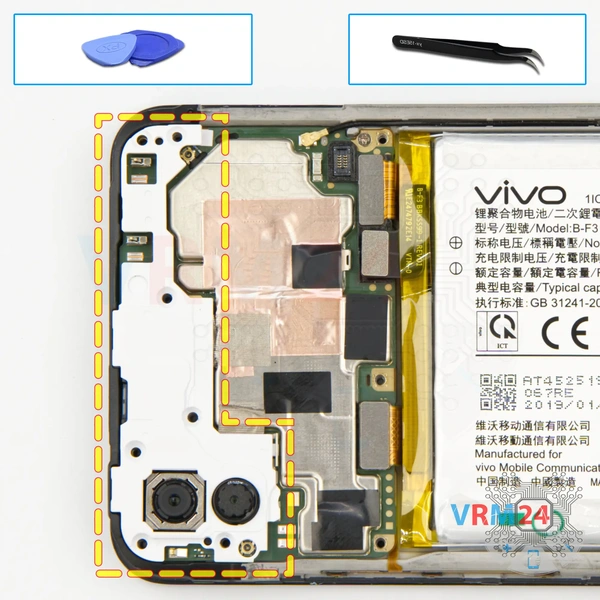

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta que sujeta las cámaras con la almohadilla de contacto para el altavoz del auricular.

Haz palanca en los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

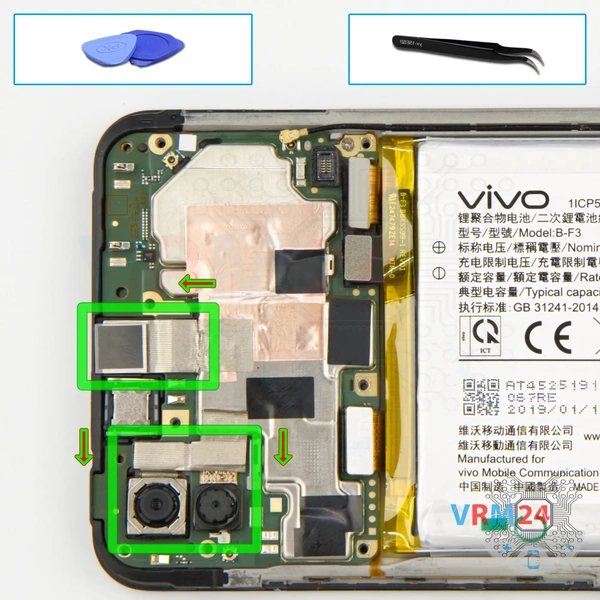

Desconecte los conectores, retire el revestimiento del disipador de calor pasivo y extraiga la cámara frontal (selfie) y las dos cámaras traseras.

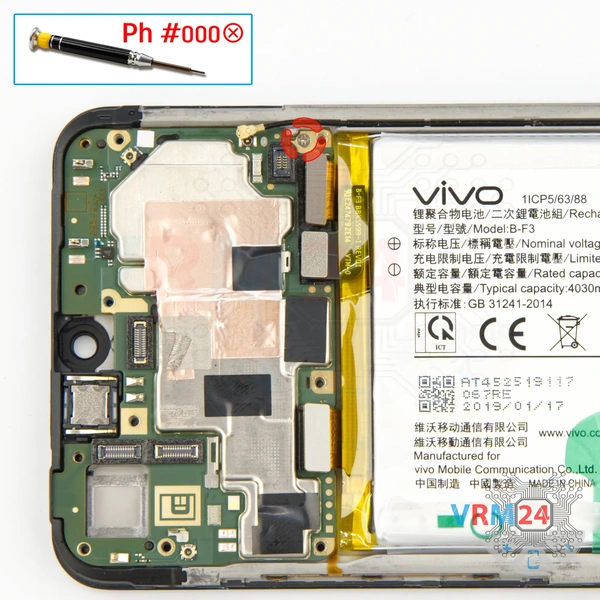

Con un destornillador Philips de 1,5 mm (PH#000), desatornille un tornillo que sujeta la placa base.

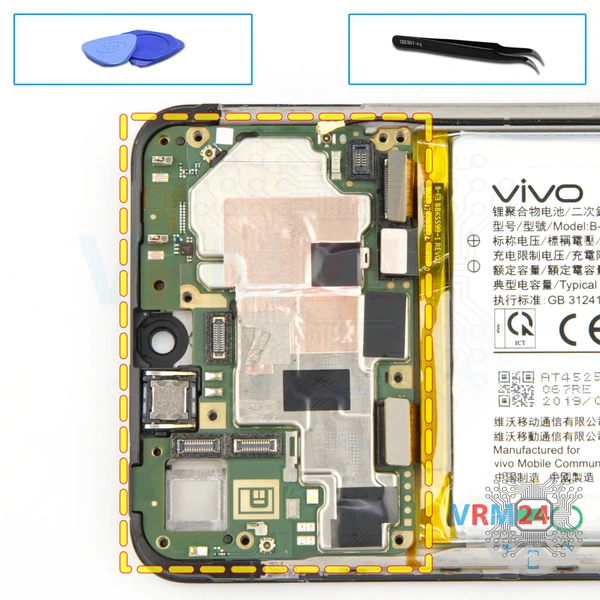

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

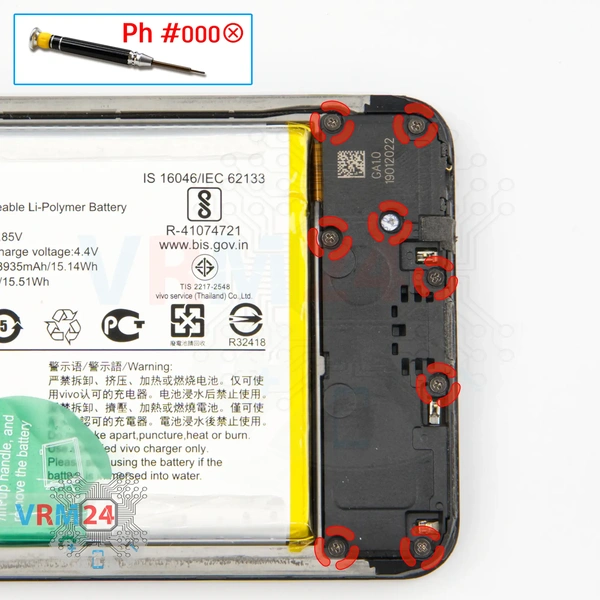

Con un destornillador Philips de 1,5 mm (PH#000), desatornille los ocho tornillos.

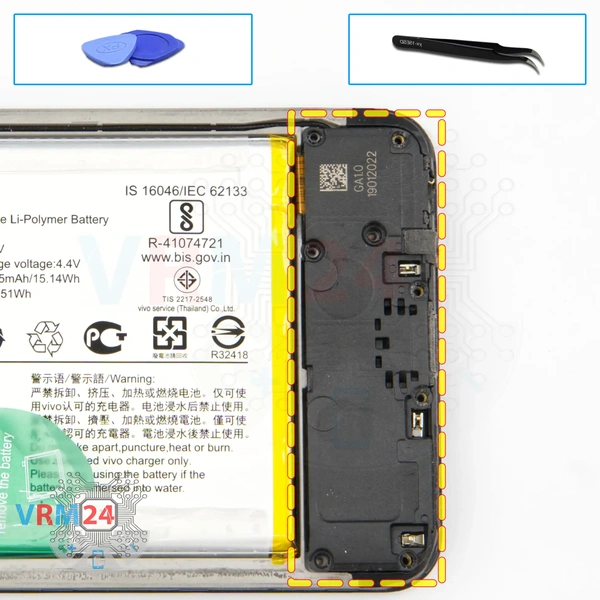

Haz palanca sobre el borde y quita la tapa con el altavoz.

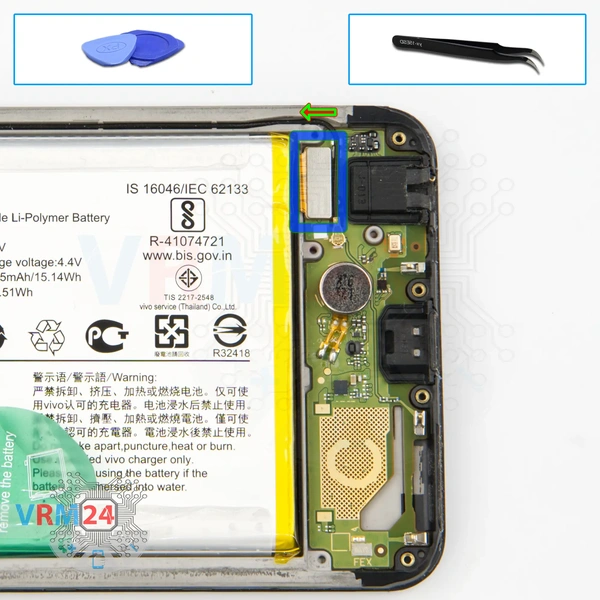

Desconecte el conector del cable entre placas.

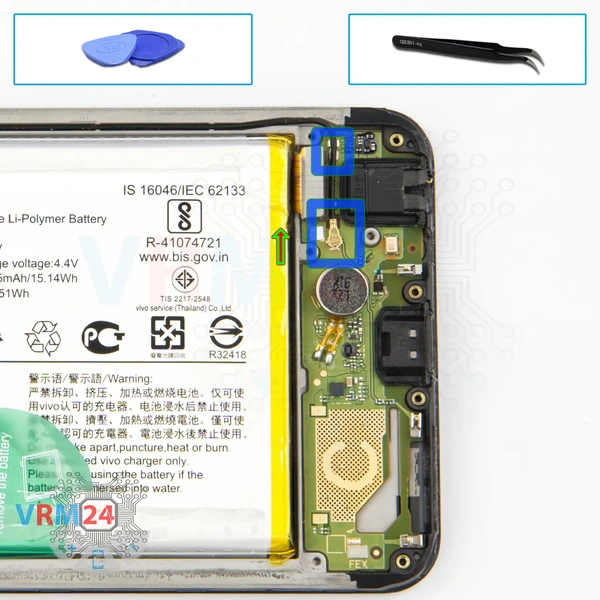

Desconecte el conector y retire el cable coaxial.

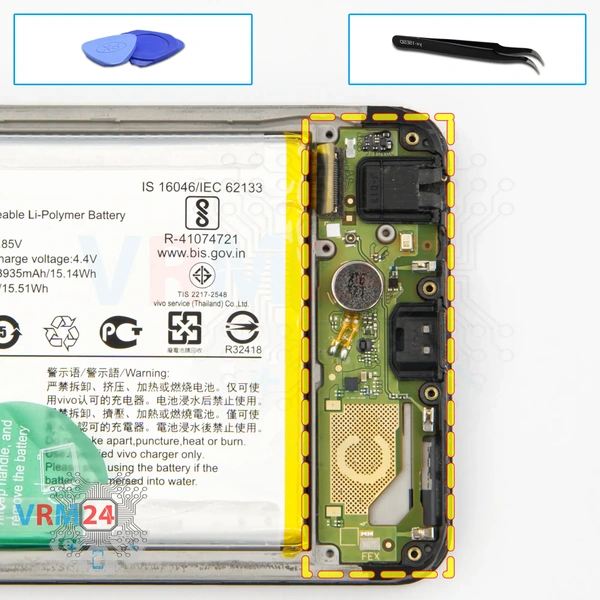

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

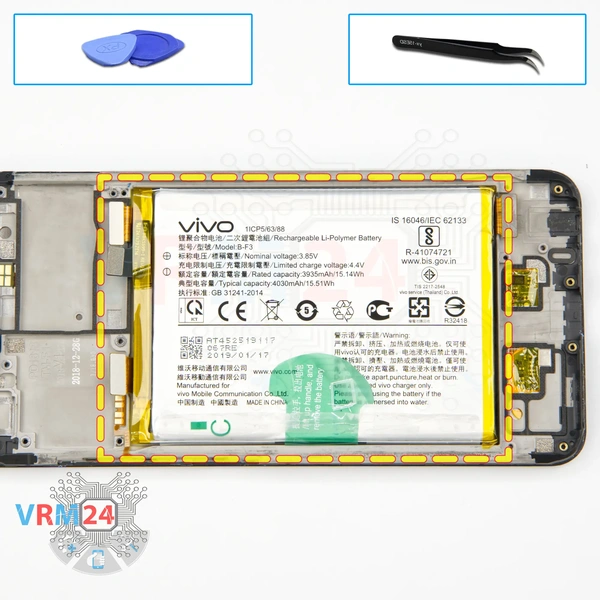

Hay una pestaña en el medio de la batería. Simplemente sujete el marco de la pantalla por los lados, tire de la lengüeta hacia arriba y extraiga la batería.

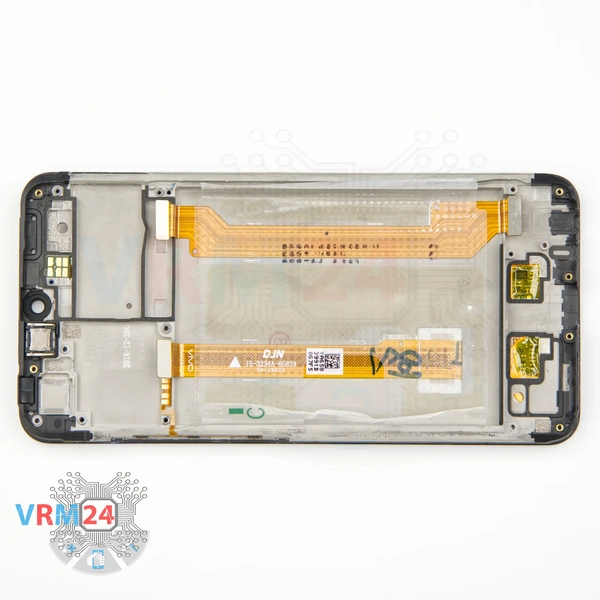

ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular...
