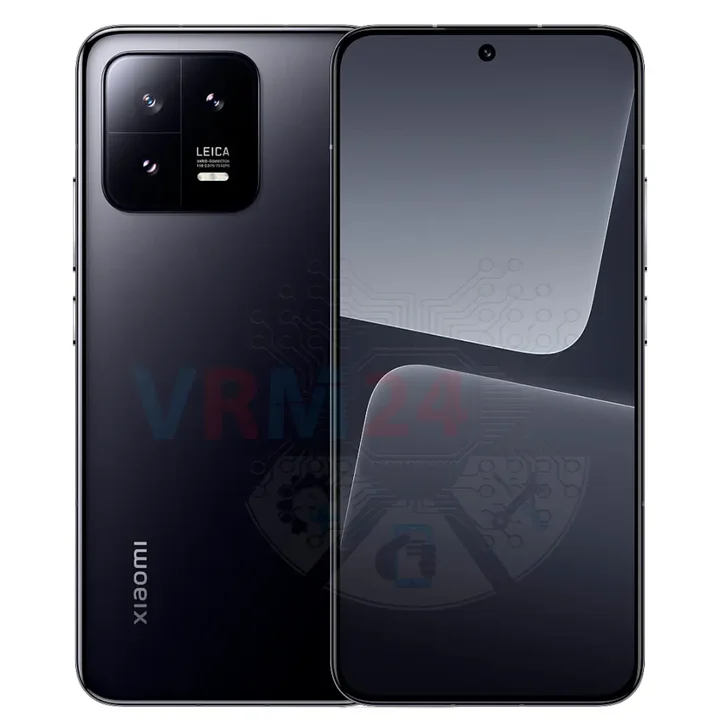

Desmontaje/Reparar del dispositivo móvil Xiaomi 13 (Xiaomi 13 2211133G) con la descripción de cada paso y el conjunto de herramientas requerido.

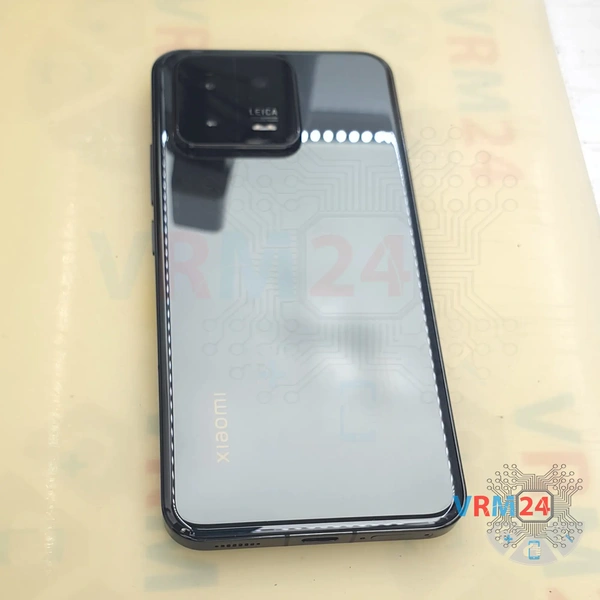

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

En primer lugar, debemos retirar la bandeja de la tarjeta. Para hacer esto, utilizamos una herramienta especial. La introducimos en el agujero y sacamos con cuidado la bandeja para tarjetas.

Necesitamos calentar la superficie de la cubierta trasera a una temperatura de aproximadamente 70°C. C o 160° F. Para ello utilizamos una estera calefactora, puedes utilizar un secador de pelo.

Y después de 5 a 7 minutos, podemos pasar a despegar la tapa trasera.

Para despegar la tapa trasera utilizamos una fina película plástica. Esta película puede ser una película protectora de una pantalla nueva o una película de una papelería.

Lo introducimos con cuidado en el hueco entre la tapa trasera y la tapa central y lo pasamos suavemente a lo largo, a lo largo del borde, cortando la base adhesiva.

⚠️️ Siempre debemos tener cuidado con los botones laterales, ya que allí pueden estar ubicados los cables.

⚠️️ Y también debemos tener cuidado con las cámaras, para no dañar las lentes.

Pasamos a desatornillar los seis tornillos largos negros de la parte superior.

Para ello utilizamos un destornillador Phillips o Philips nº000 de 1,5 milímetros.

Con un destornillador Phillips 1,5 mm (PH #000), desenrosca los cinco tornillos plateados.

Si los tornillos son diferentes: ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto podría dañar el dispositivo o sus piezas. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Después de eso podemos separar la cubierta de la parte superior. Tenemos la funda con la linterna y las almohadillas de contacto, pistas de antena y por supuesto la pestaña NFC.

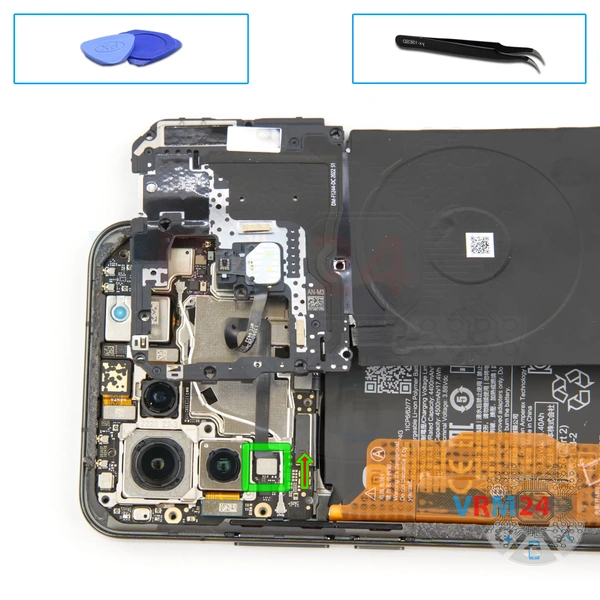

Como podemos observar, debajo de la funda tenemos el cable de la linterna, cuyo conector debemos desconectar.

Luego pasamos a desconectar los dos conectores de la batería. En los conectores, por cierto, se indica que el conector 1 y el conector 2 pertenecen a la batería.

ℹ️️ El modelo Xiaomi 13 2211133G dispone de una batería BP4G con una capacidad de 4500 mAh (también conocida como batería recargable).

Con un destornillador Philips de 1,5 mm (PH n.° 000), desatornille tres tornillos plateados cortos.

También utilizamos pinzas para sacar los tornillos atascados, porque los tornillos no están bien magnéticos y son extremadamente difíciles de sacar.

Con un destornillador Philips de 1,5 mm (PH n.º 000), desatornille los tres tornillos largos plateados.

A continuación, debemos quitar la cubierta con el altavoz. Antes de retirar la tapa, debemos soltar el cable coaxial que se encuentra en la muesca de la tapa donde se encuentra el altavoz.

Soltamos el cable y retiramos con cuidado la tapa con el altavoz.

Necesitamos desconectar los conectores de la placa secundaria.

Desconectamos el conector del cable interplaca, el conector del sensor de huellas, el conector del cable coaxial, otro conector del cable interplaca, el conector del display.

Y ya podemos separar la placa base. La placa base que tenemos está ligeramente hundida.

Como siempre, tenemos que encontrar el lugar adecuado donde podamos enganchar y quitar la placa base. La placa base se mantiene en su lugar mediante clips o ganchos de plástico.

Así que encontramos el lugar adecuado, separamos la placa, nos aseguramos de que no haya nada en el camino y la retiramos con cuidado.

En la placa base tenemos el puerto de carga, el micrófono debajo del protector y el conector de la tarjeta.

Y podemos separar la pequeña placa de antena. Encontramos el lugar adecuado donde podemos enganchar, levantar y retirar con cuidado la tabla pequeña.

Luego le damos la vuelta a la placa pequeña, desconectamos el conector del cable coaxial, soltamos el propio cable del clip que lo sujeta a la placa pequeña y ya podemos retirar con cuidado la placa de antena pequeña.

Luego pasamos a desconectar los conectores de la placa base.

Desconectamos el conector del cable coaxial y liberamos el propio cable de los clips que lo fijan. Suelte el segundo cable coaxial.

Podemos desconectar el conector del cable interplaca, desconectar el conector del segundo cable interplaca.

También podemos desmontar la cámara frontal. Sujeta la cámara con cuidado para que no salga despedida y no dañemos nada.

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa de circuito con fuerza. Asegúrese de que nada se interponga en el camino ni sujete la placa de circuito.

La placa base, además, puede estar unida con accesorios como pestillos o ganchos, cuidado.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Desconectamos los conectores de todas las cámaras traseras de ambos lados.

Entonces, le damos la vuelta a la placa base, y tratamos de sacar con cuidado el conjunto de las tres cámaras traseras.

Veamos desde qué lado podemos hacer palanca, levantar y sacar cómodamente el conjunto de cámaras. Con cuidado, sin prisas, sacamos el conjunto de cámaras, asegurándonos de que no haya nada en el camino, nada que nos obstruya.

Una de las cámaras está pegada a la placa base con cinta adhesiva. La sacamos con cuidado por la base. No necesitamos enganchar el cable para no dañarlo accidentalmente.

Por último, procedemos a desconectar la batería. Tradicionalmente en Xiaomi tenemos pestañas marrones con las letras A y B, que debemos desplegar.

Entonces, la pestaña B, que se encuentra en el medio, debemos desplegarla para que no nos estorbe. Y la pestaña A, que es ancha, recorre todos los bordes. Necesitamos levantarlo.

Tiramos con cuidado de la pestaña ancha hacia arriba y despegamos la batería.

Como podemos notar, debajo de la batería hay una capa adhesiva transparente que protege los cables interplaca.

ℹ️️ En el marco de la pantalla quedaron: el altavoz auricular, el sensor de huellas dactilares, el motor de vibración y los cables coaxiales.
