Desmontaje/Reparar del dispositivo móvil Xiaomi Mi 4 (Xiaomi Mi 4 2014216) con la descripción de cada paso y el conjunto de herramientas requerido.

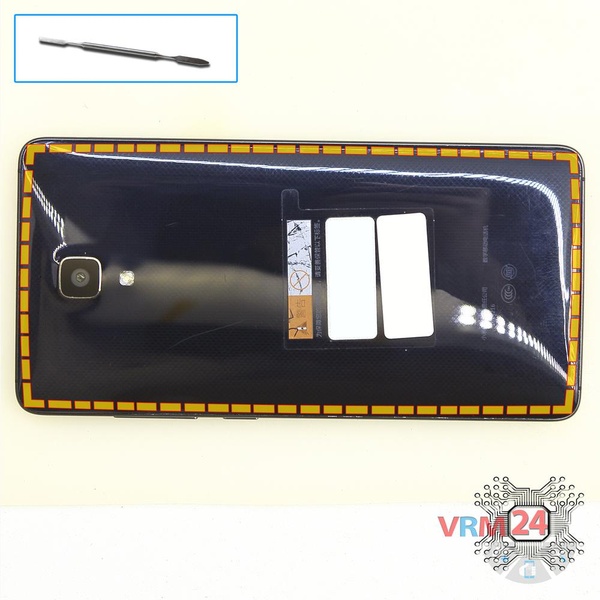

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

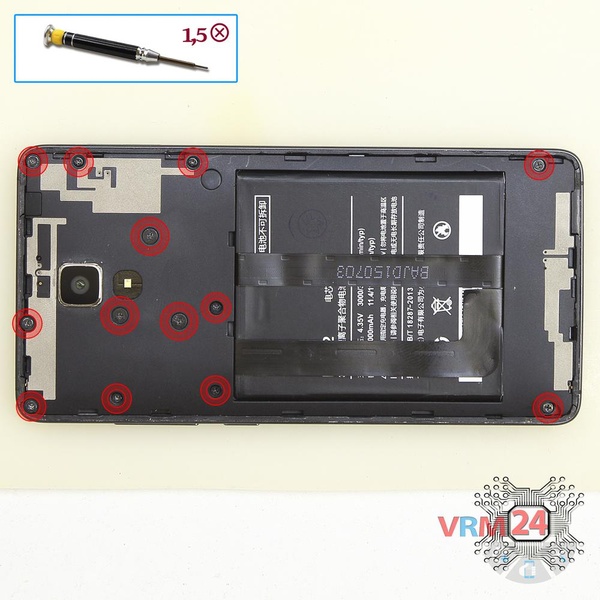

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los diez tornillos.

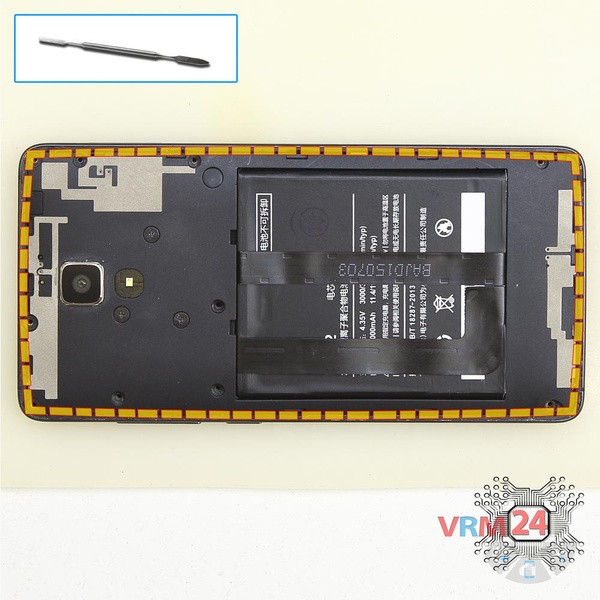

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un altavoz, una linterna y almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.

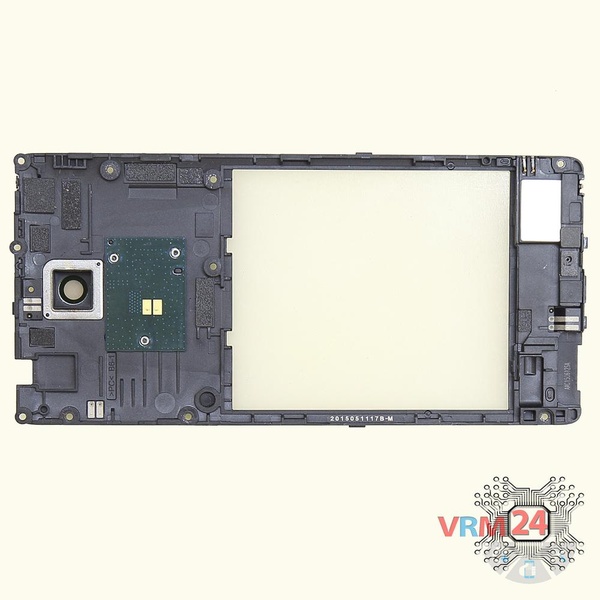

En la portada central queda:

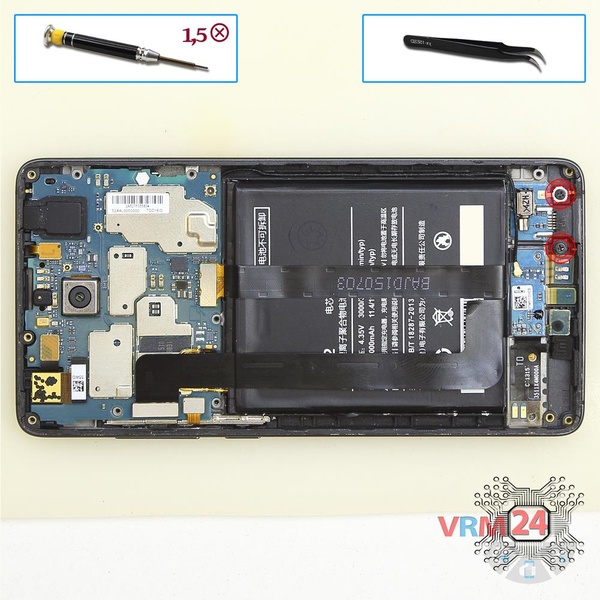

Usando un destornillador (Philips 1.5 mm PH #000), desatornille los dos tornillos que sujetan el puerto de carga.

También retiramos la antena pequeña.

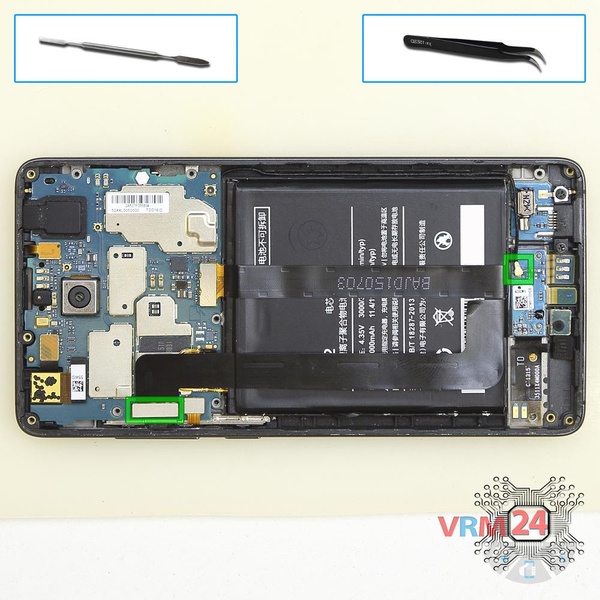

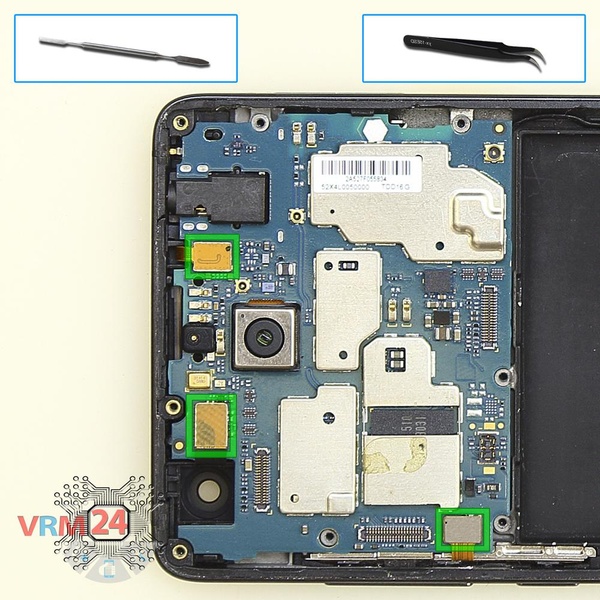

Desconecte el conector del cable coaxial en la subplaca. Desconecte el conector del cable entre placas en la placa base.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

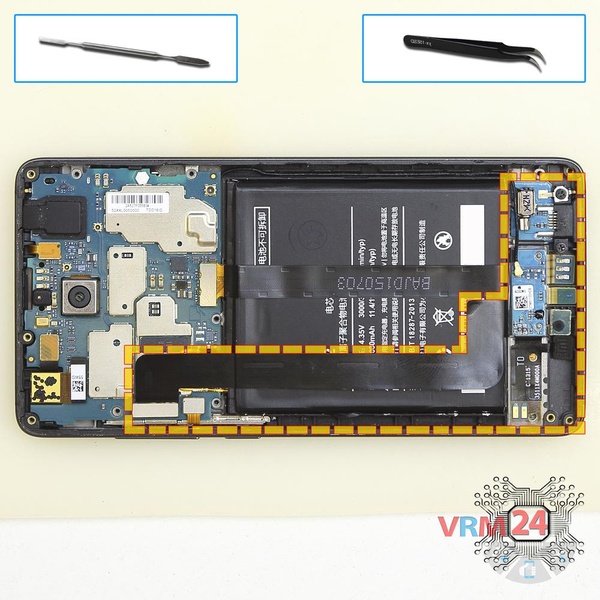

Retire el cable entre placas y extraiga la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

Haz palanca en el conector de la pantalla y dobla el cable plano.

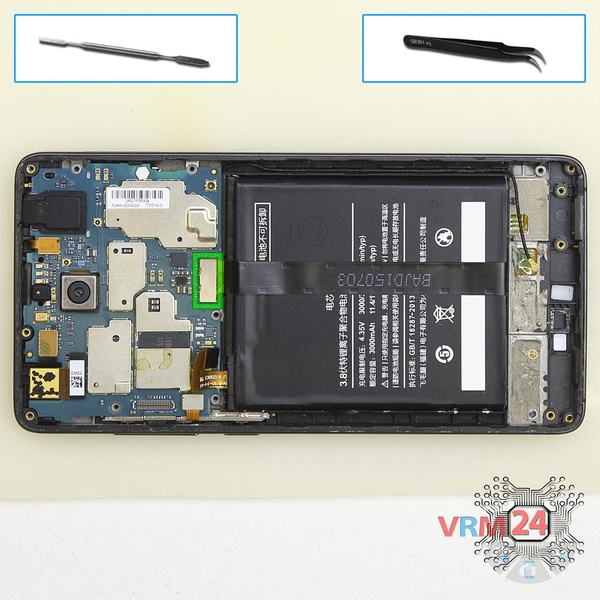

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Xiaomi Mi 4 cuenta con una batería BM32 de 3000 mAh de capacidad (también conocida como batería recargable).

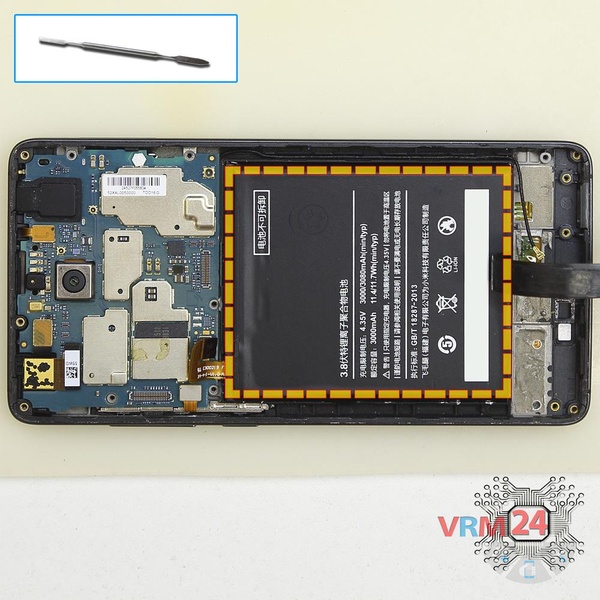

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Además, debemos recordar o mirar de antemano la ubicación de los cables planos debajo de la batería, para no dañarlos.

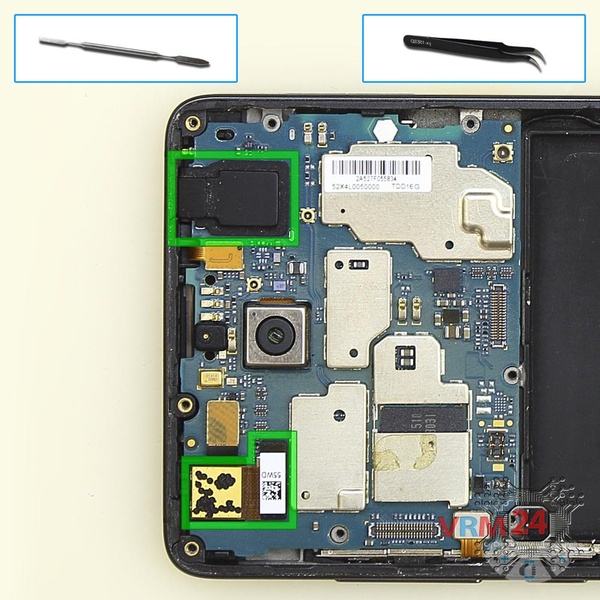

Desconecte el conector de la placa base y extraiga la cámara frontal (para selfies). Además, retire la tapa de la toma de auriculares.

Haz palanca en los conectores del cable de los botones laterales, el cable de la pantalla táctil y el cable del sensor de proximidad.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

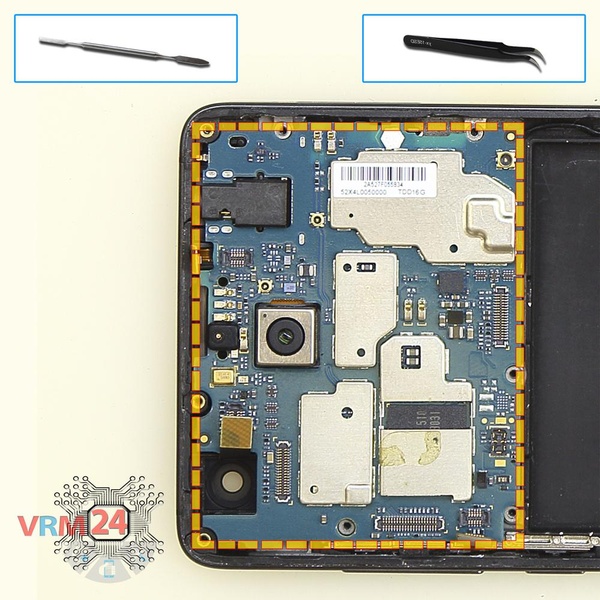

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

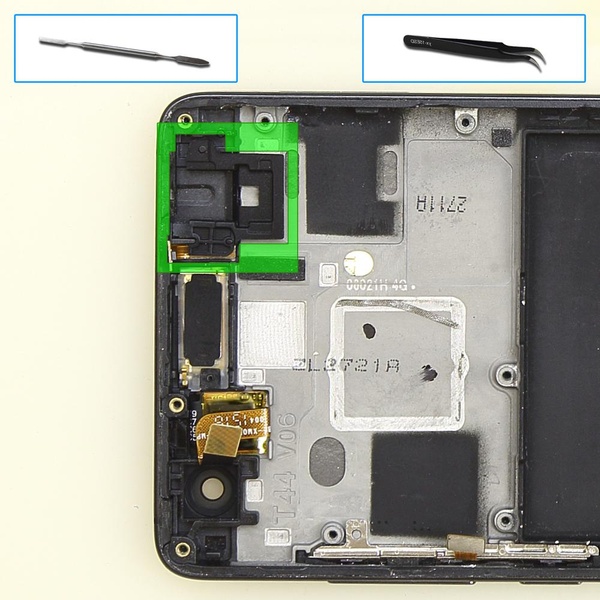

Retire con cuidado el sensor de proximidad. Además, desmontamos una tapa para la tapa de la toma de auriculares.

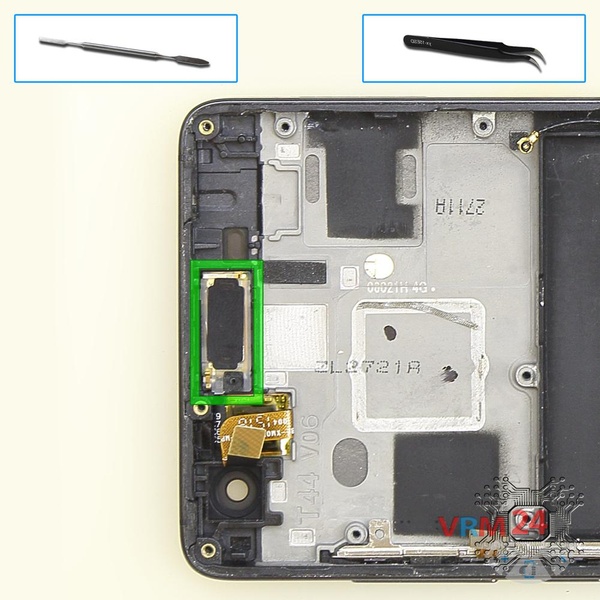

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.

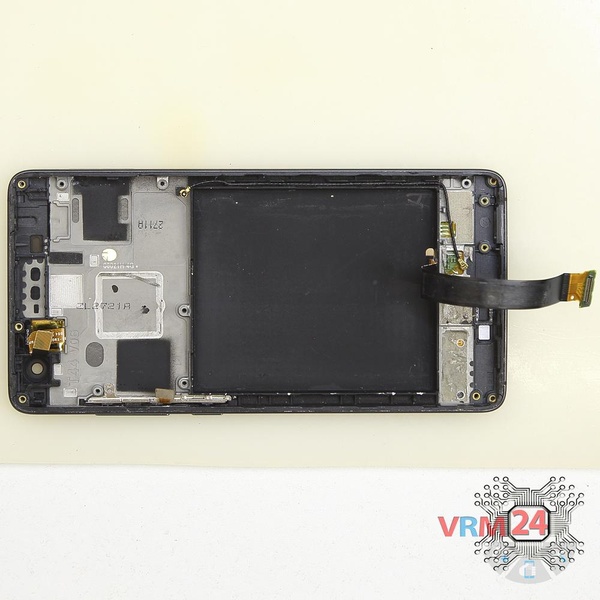

ℹ️️ En el cuadro de visualización quedó:
