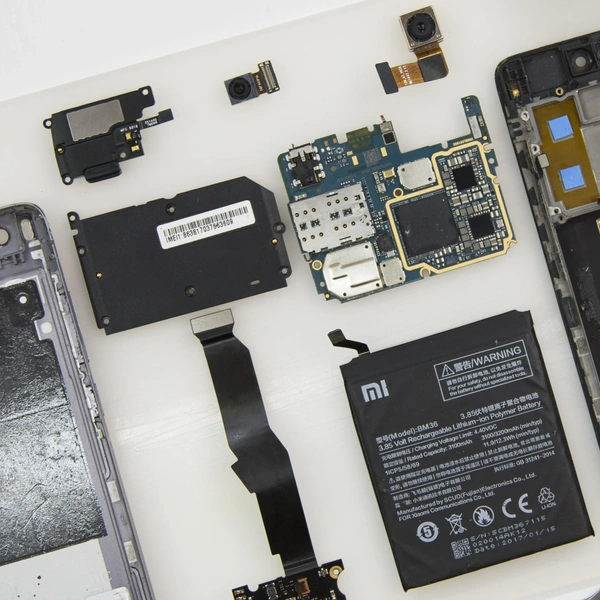

Desmontaje/Reparar del dispositivo móvil Xiaomi Mi 5S con la descripción de cada paso y el conjunto de herramientas requerido.

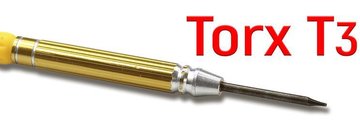

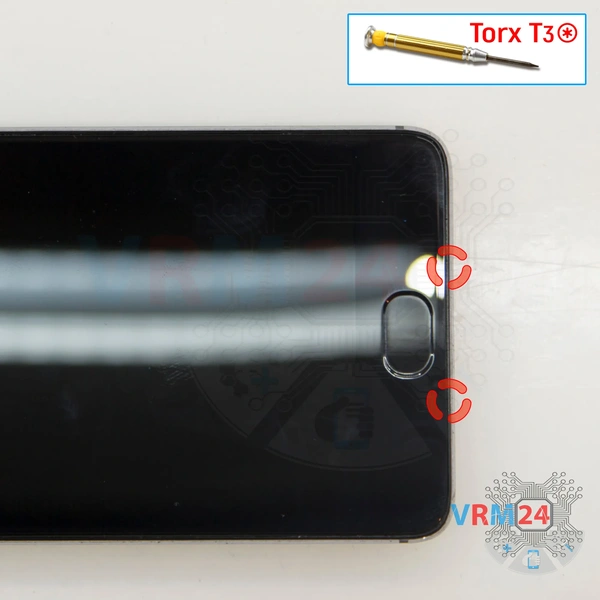

Usando un destornillador (hexagonal T3), desatornille/saque dos tornillos en el extremo del teléfono.

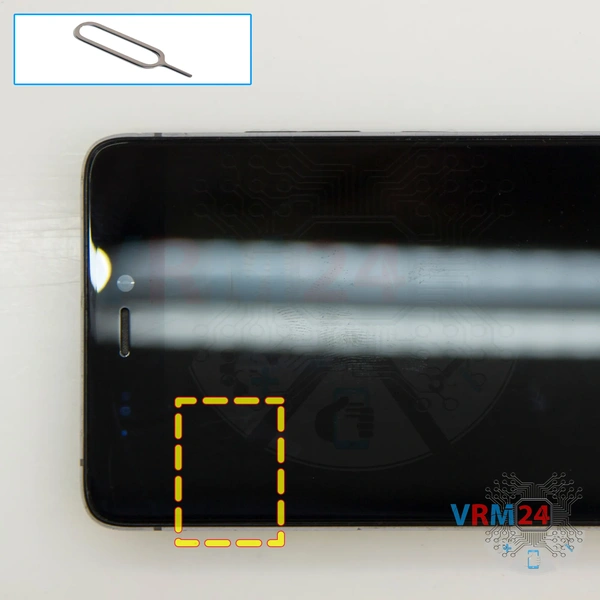

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM.

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

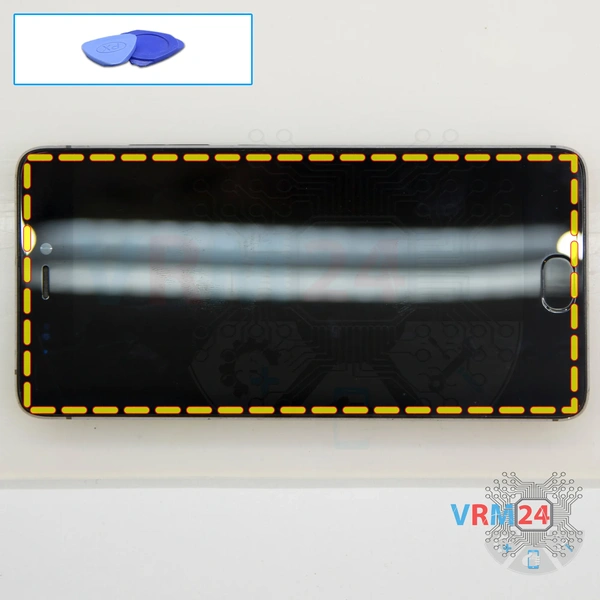

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

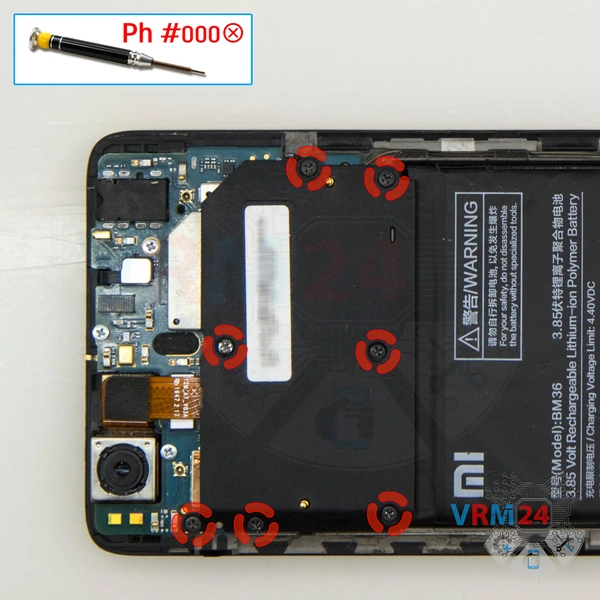

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los siete tornillos.

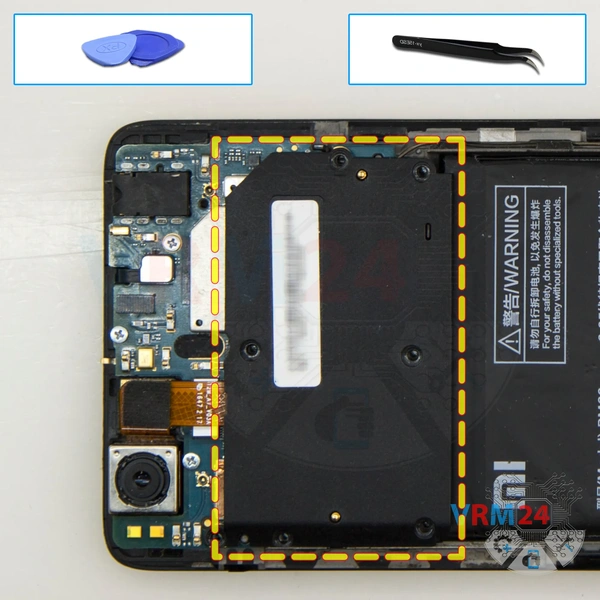

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta.

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Xiaomi Mi 5S cuenta con una batería BM36 de 3100 mAh de capacidad (también conocida como batería recargable).

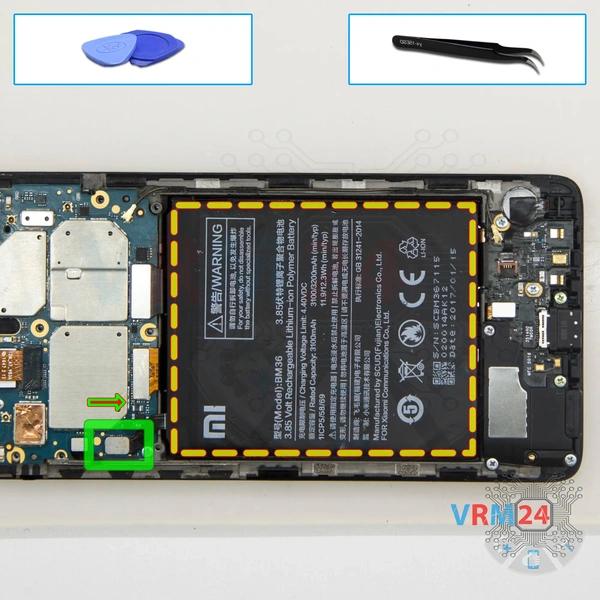

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Además, debemos recordar o mirar de antemano la ubicación de los cables planos debajo de la batería, para no dañarlos.

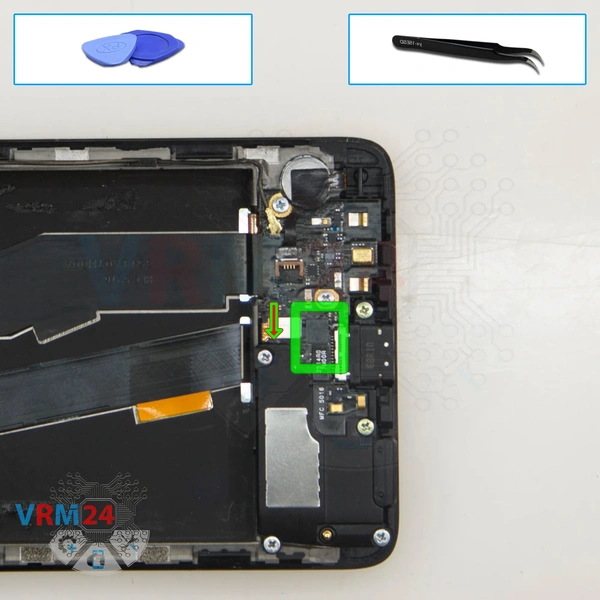

Haz palanca en el conector del cable del altavoz.

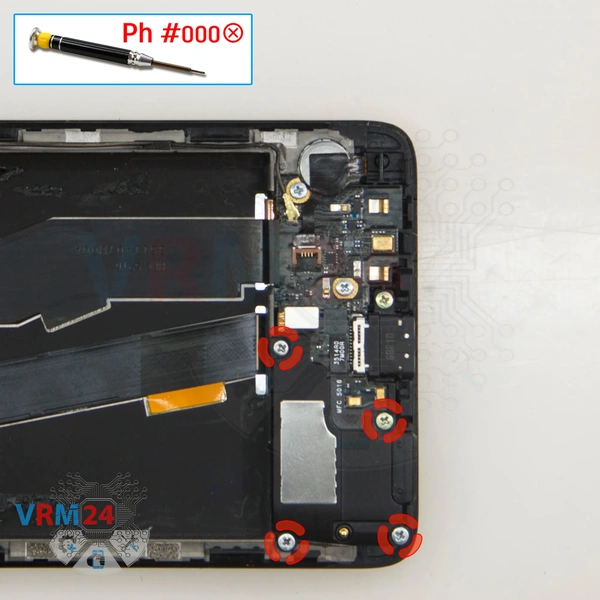

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los cuatro tornillos que sujetan el altavoz.

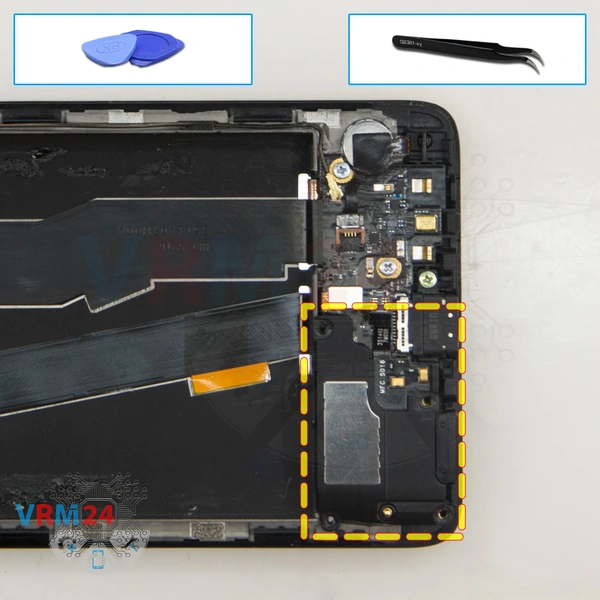

Haz palanca sobre el borde y retira el ensamblaje del altavoz.

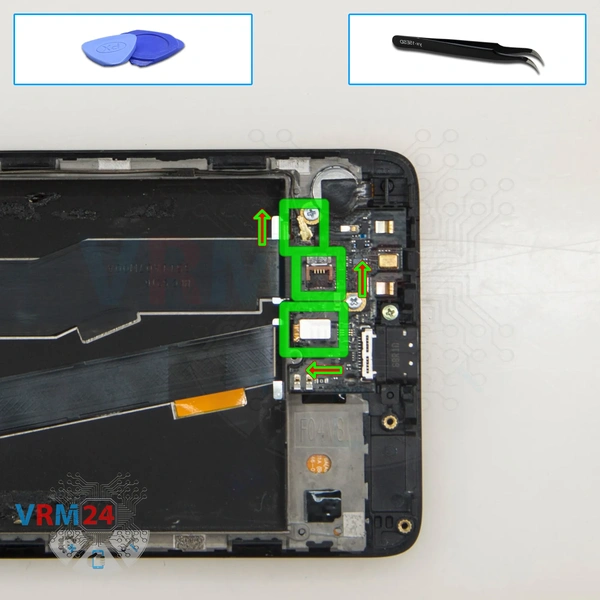

Desconecte los conectores del cable coaxial, cable del sensor de huellas dactilares, cable de la pantalla táctil, cable entre placas.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

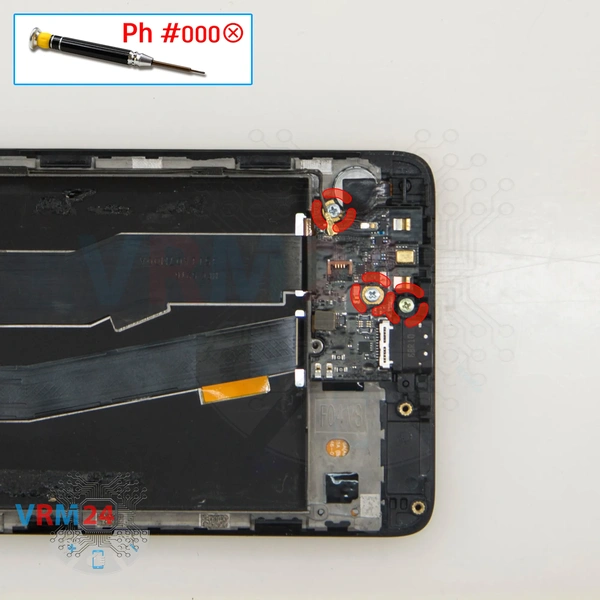

Usando un destornillador (Philips 1.5 mm PH #000), desenrosque los tres tornillos que sujetan la placa base.

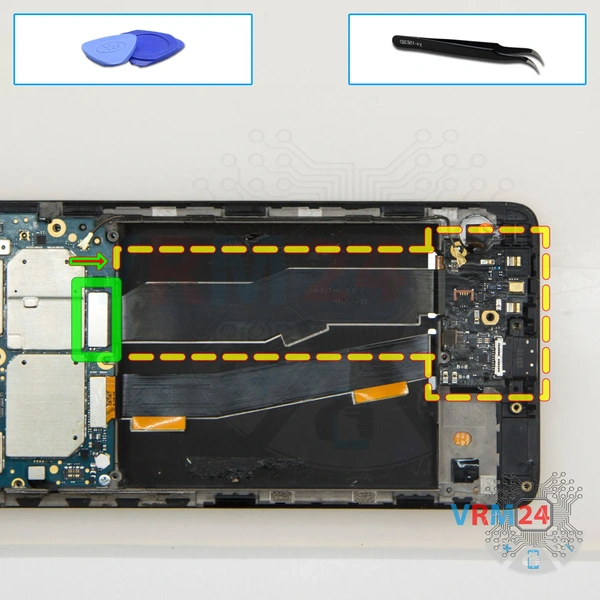

Despegue el cable plano y extraiga la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

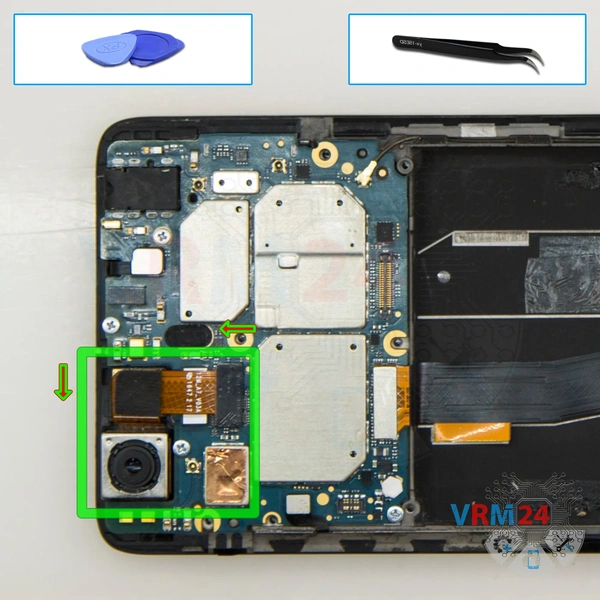

Desconecte los conectores de la placa base y extraiga las cámaras trasera y delantera (selfie).

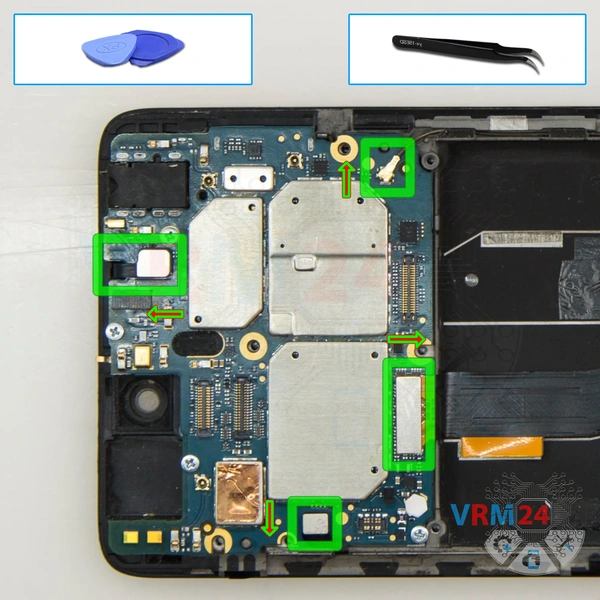

Haz palanca en los conectores del cable de los botones laterales, el cable de la pantalla, el cable del sensor de proximidad y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

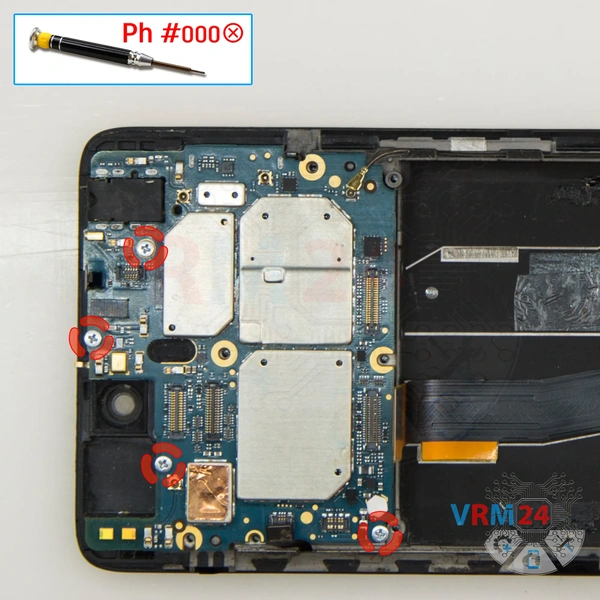

Usando un destornillador (Philips 1.5 mm PH #000), desatornille los cuatro tornillos que sujetan la placa base.

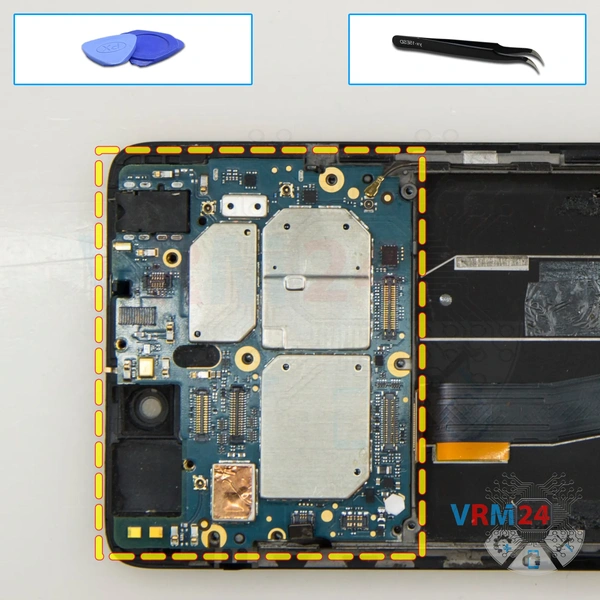

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

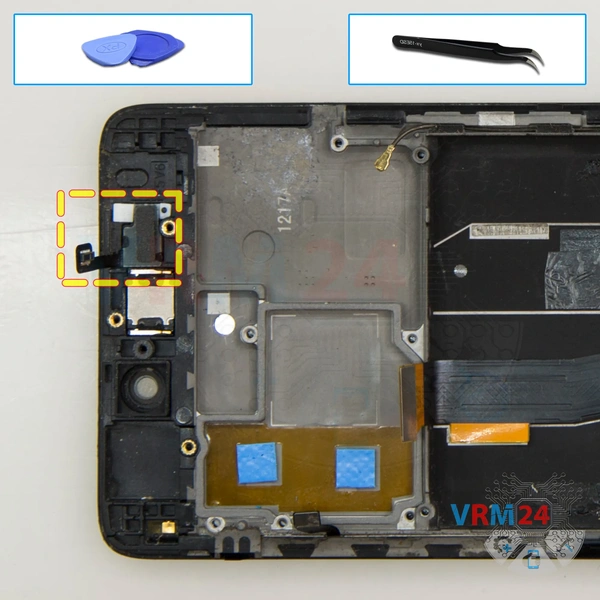

Haz palanca en la parte inferior y retira el sensor de proximidad.

⚠️️ ¡Cuidado! El sensor de proximidad puede estar un poco pegado con adhesivo.

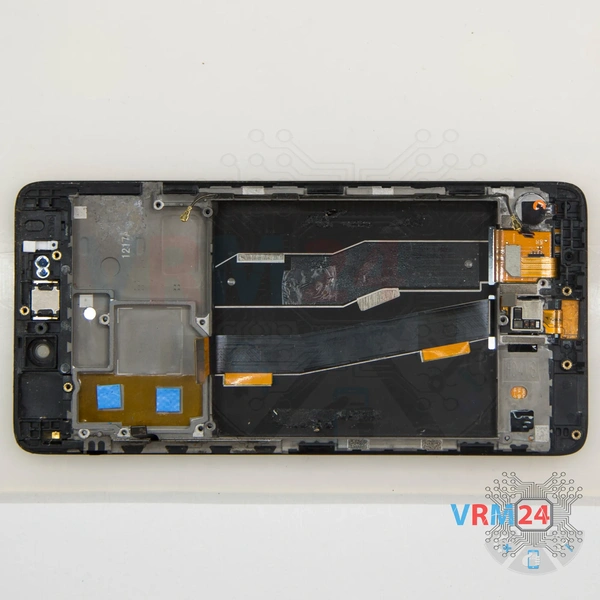

ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular.
