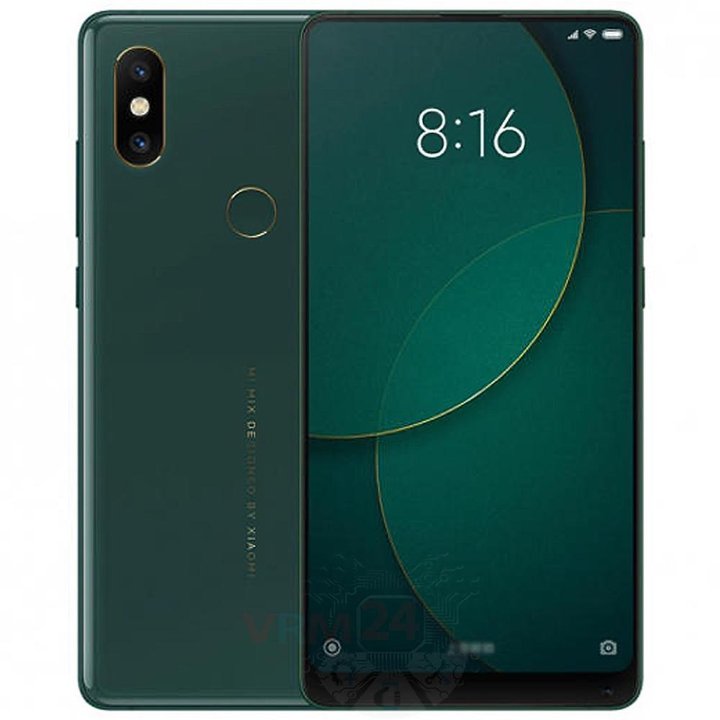

Desmontaje/Reparar del dispositivo móvil Xiaomi Mi Mix 2S (Xiaomi Mi Mix 2S M1803D5XA) con la descripción de cada paso y el conjunto de herramientas requerido.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

⚠️️ ¡Presta atención al cable del sensor de huellas dactilares! El cable conecta el sensor de huellas dactilares de la tapa trasera a la placa base.

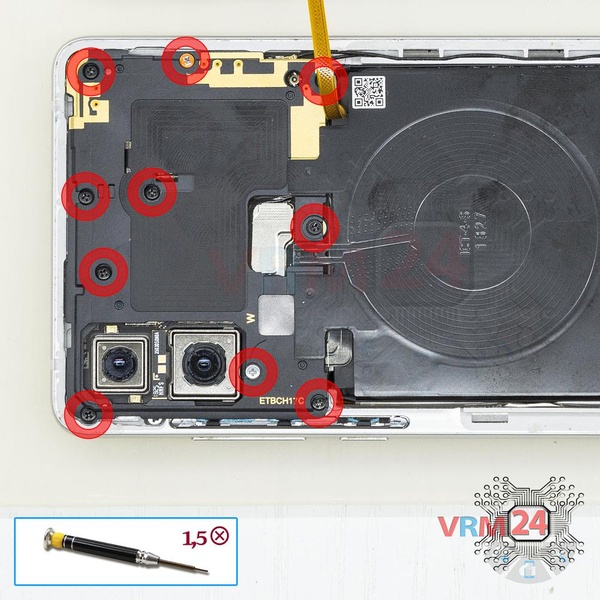

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los diez tornillos.

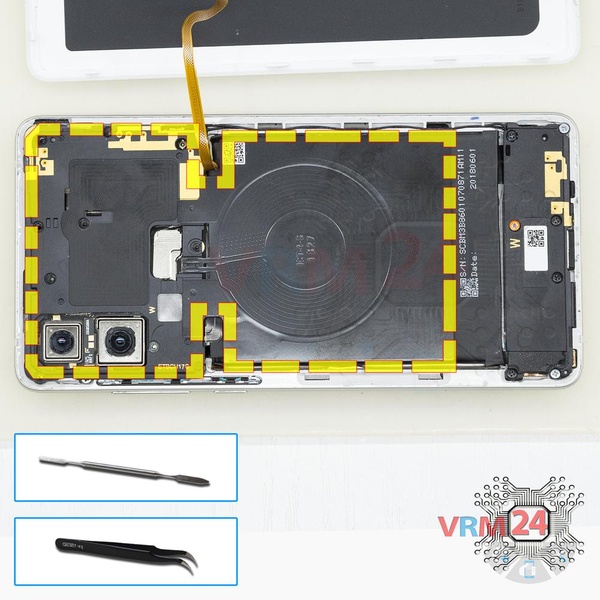

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta con una etiqueta NFC y las almohadillas y pistas de la antena.

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Xiaomi Mi Mix 2S cuenta con una batería BM3B de 3300 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Haz palanca en el conector del sensor de huellas dactilares y quita la tapa trasera.

Usando un destornillador (Philips 1.5 mm PH #000), desatornille un tornillo que sujeta la placa base.

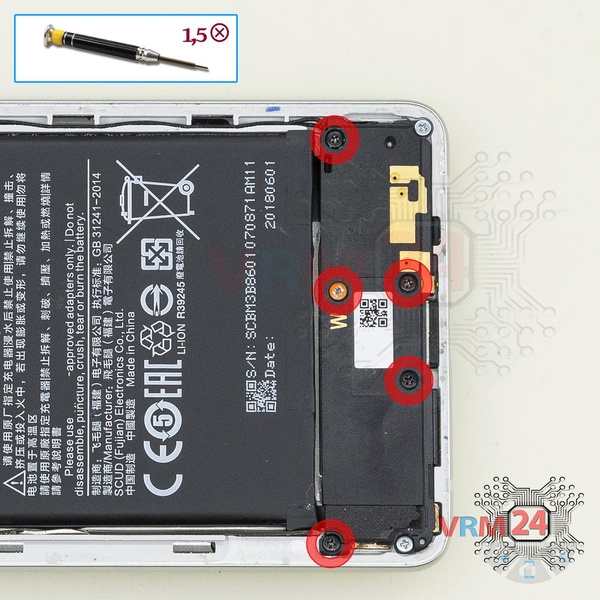

Utilizando un destornillador (Philips 1.5 mm PH #000), desenrosque los cinco tornillos.

Con un destornillador (Philips 1,5 mm PH #000), desenrosque los dos tornillos cortos.

Desconecte el conector del cable coaxial. Haga palanca en los bordes y extraiga el conjunto del altavoz con un cable coaxial.

Desconecte el conector del cable coaxial, conector del cable entre placas, conector al sensor de luz LED.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

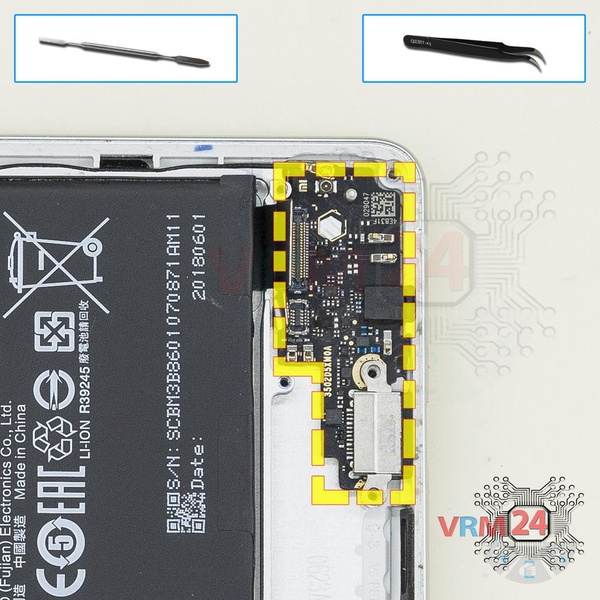

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

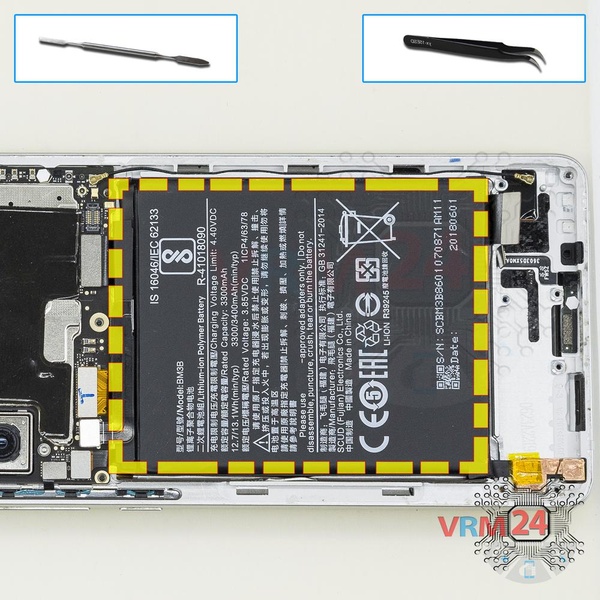

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Además, debemos recordar o mirar de antemano la ubicación de los cables planos debajo de la batería, para no dañarlos.

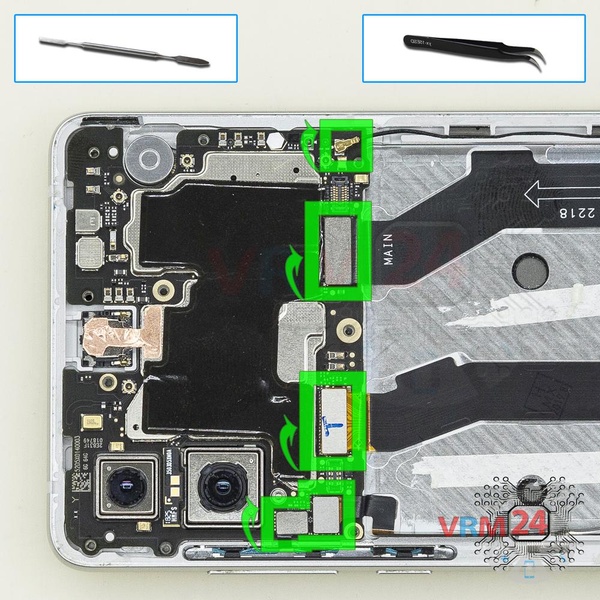

Haz palanca en los conectores del cable de los botones laterales, el cable del módulo de pantalla, el cable entre placas, el cable de la cámara frontal y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

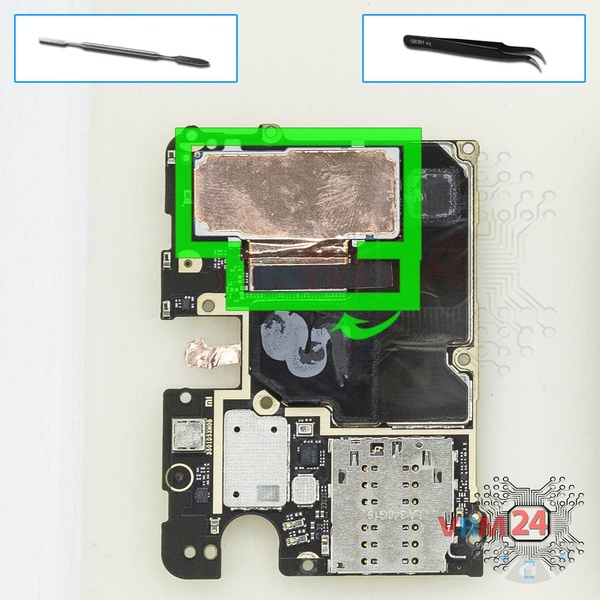

Haz palanca en el conector y retira el conjunto de las dos cámaras traseras.

Despegue con cuidado el cable plano largo con una cámara frontal (selfie).

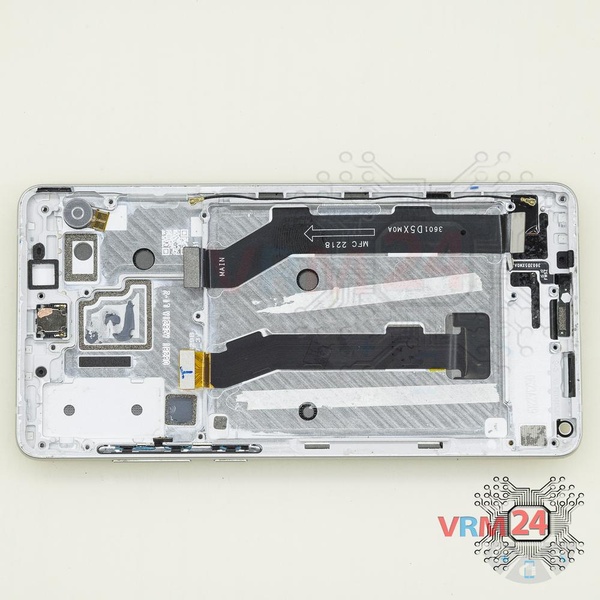

ℹ️️ En el marco de la pantalla quedó: el motor de vibración, el altavoz del auricular, el cable coaxial.
