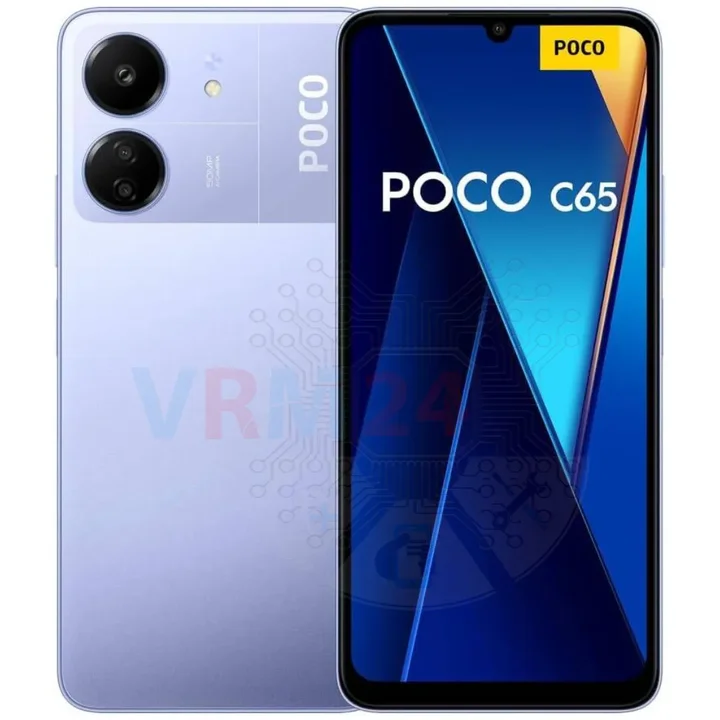

Desmontaje/Reparar del dispositivo móvil Xiaomi POCO C65 (Xiaomi Poco C65 2310FPCA4G) con la descripción de cada paso y el conjunto de herramientas requerido.

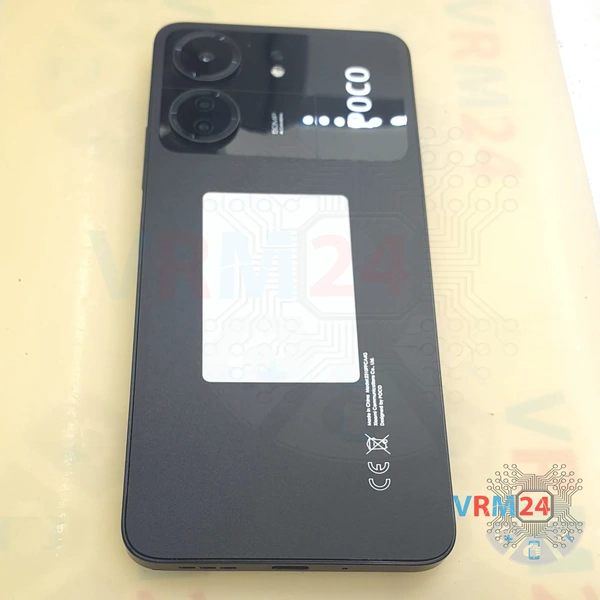

⚠️ Antes de desmontar, no olvides apagar tu teléfono.

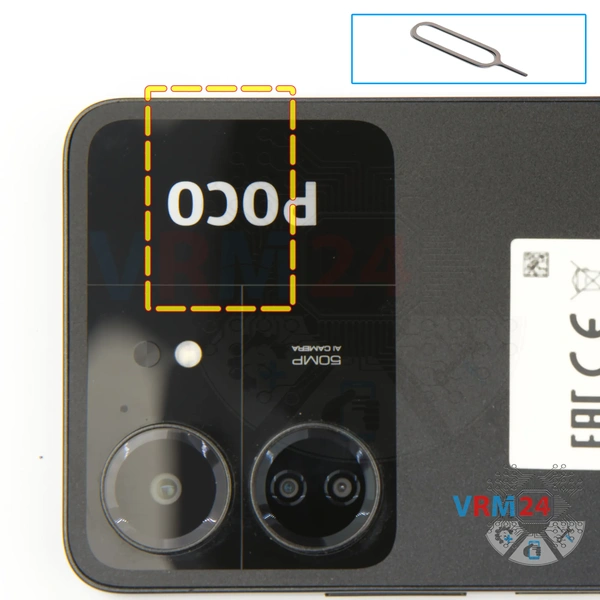

En primer lugar, debemos retirar la bandeja de la tarjeta.

Para ello, utilizamos una herramienta especial, la introducimos en el orificio y empujamos con cuidado la bandeja para tarjetas SIM y tarjetas de memoria hacia afuera.

Si la bandeja sale mal, podemos utilizar adicionalmente unas pinzas.

Después de eso, tenemos que calentar la superficie de la tapa trasera a unos 70 grados Celsius o 160 grados Fahrenheit. Para ello, utilizamos una esterilla térmica, puedes utilizar un secador de pelo.

Y después de 5 a 7 minutos, podemos proceder a retirar la tapa trasera.

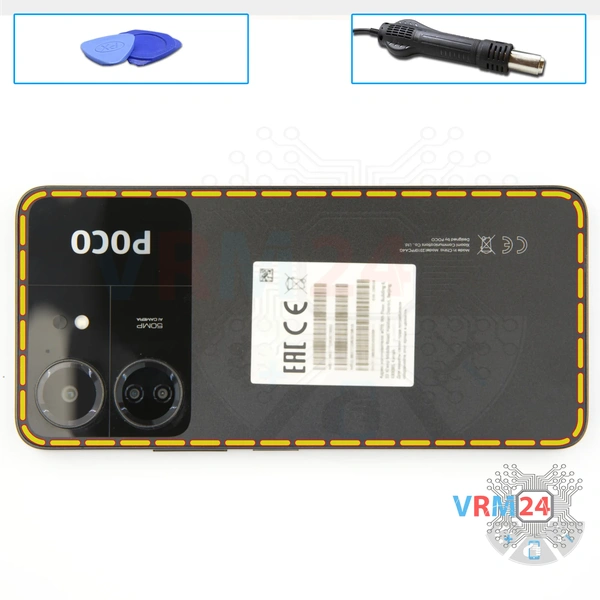

Para retirar la tapa trasera, primero utilizamos una herramienta fina de metal para levantar ligeramente la tapa desde un borde, ya que está hundida en la tapa del medio y luego empujamos la fina película de plástico y la utilizamos para retirar la tapa trasera.

Cabe señalar que alrededor de la tapa de la cámara tenemos la tapa trasera pegada adicionalmente, por lo que hay que tener cuidado al retirar la tapa en este lugar.

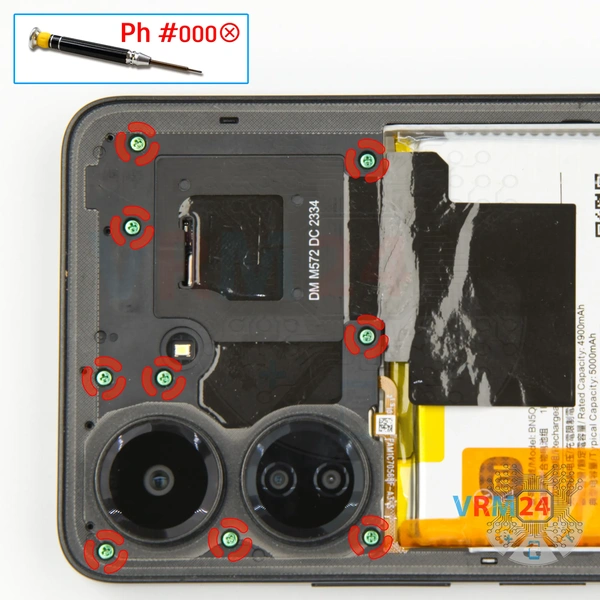

A continuación, debemos desatornillar los nueve tornillos de la parte superior. Para ello, utilizaremos un destornillador Phillips de un milímetro y medio o un Philips nº 000.

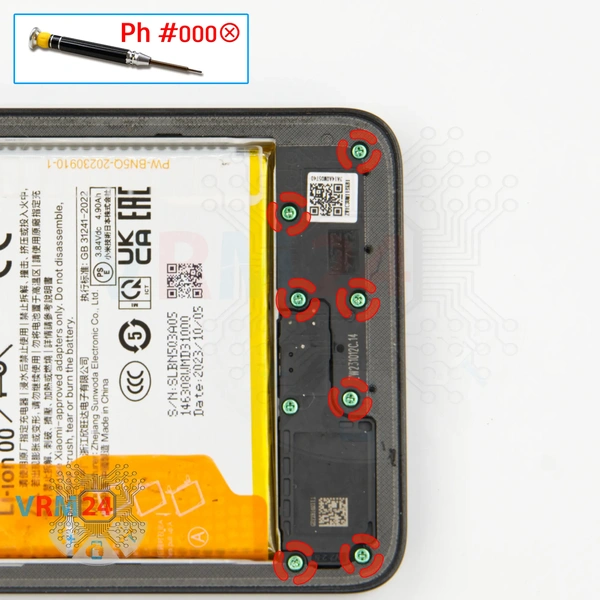

Con un destornillador Phillips de 1,5 mm (PH #000), desatornille los siete tornillos.

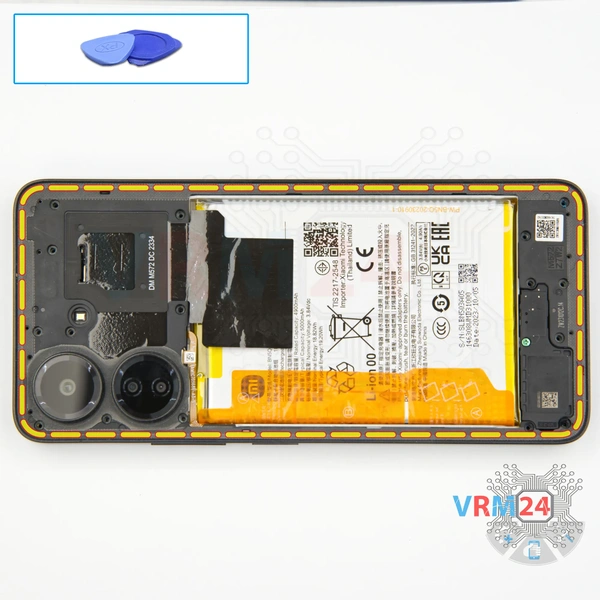

Y pasamos a desmontar la tapa intermedia.

Para ello, introducimos una película de plástico en el hueco que hay entre la tapa intermedia y el marco de la pantalla, cerca de la bandeja de la tarjeta. Pasamos la película por el borde, soltamos algunos clips y luego utilizamos una herramienta más gruesa.

Como siempre, debemos tener cuidado con los botones laterales y el sensor de huellas dactilares, ya que están ubicados físicamente en estos lugares.

Y también debemos tener cuidado con las esquinas, ya que la tapa se sujeta con especial fuerza en las esquinas.

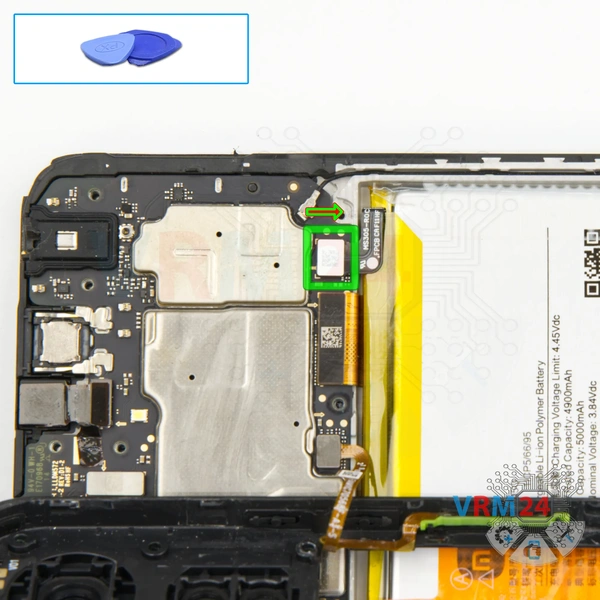

Desconecte el conector de la batería lo antes posible. Utilice una herramienta que no sea de metal ni de plástico para evitar dañarla.

ℹ️ El modelo Xiaomi Poco C65 2310FPCA4G tiene una batería BN5Q con una capacidad de 5000 mAh (también conocida como batería recargable).

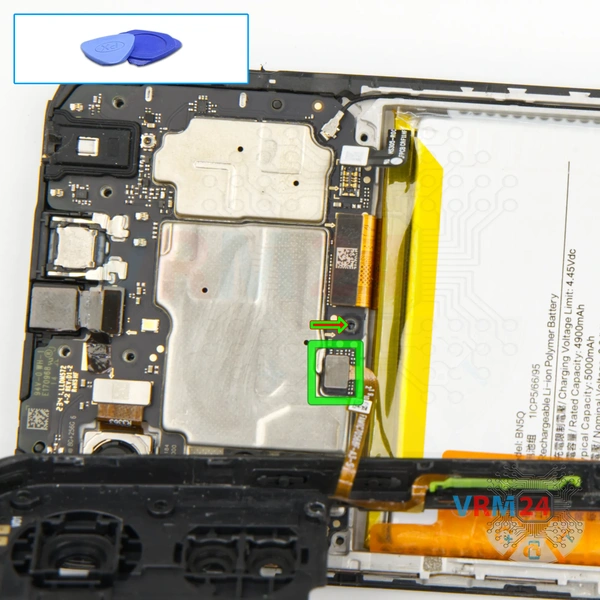

Luego, desconectamos el conector del sensor de huellas y retiramos la tapa intermedia, donde se encuentran los contactos de la antena.

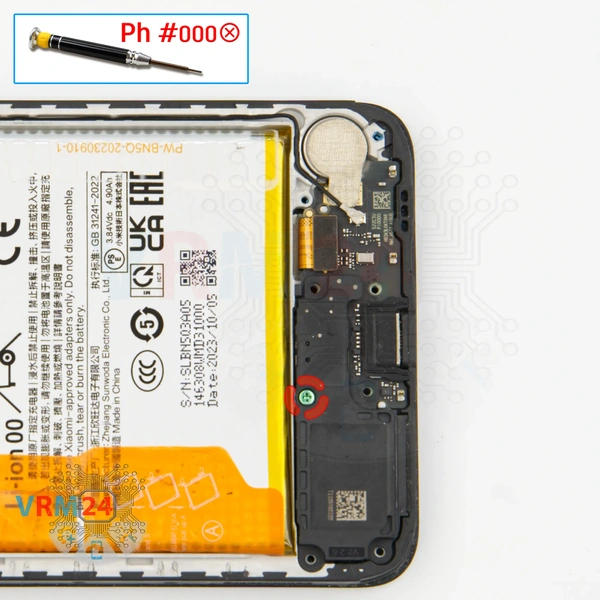

Después de esto desatornillamos un tornillo con un destornillador Phillips de un milímetro y medio, que fija el conjunto del altavoz.

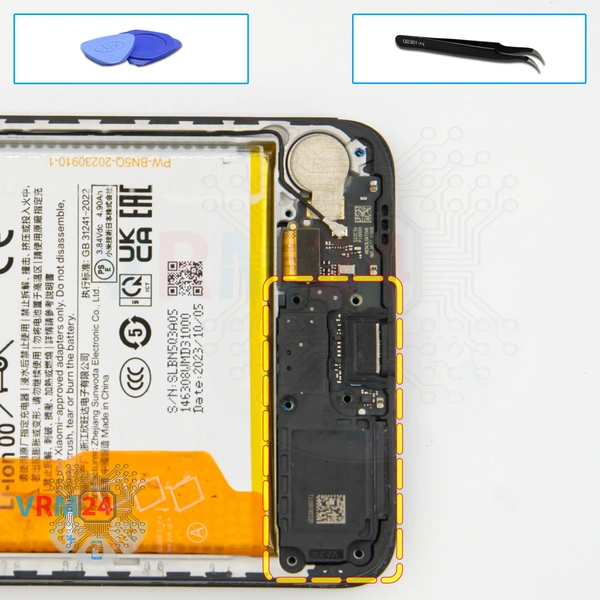

Necesitamos quitar el altavoz.

Como siempre, buscamos el lugar adecuado donde podemos enganchar, levantar y quitar el altavoz.

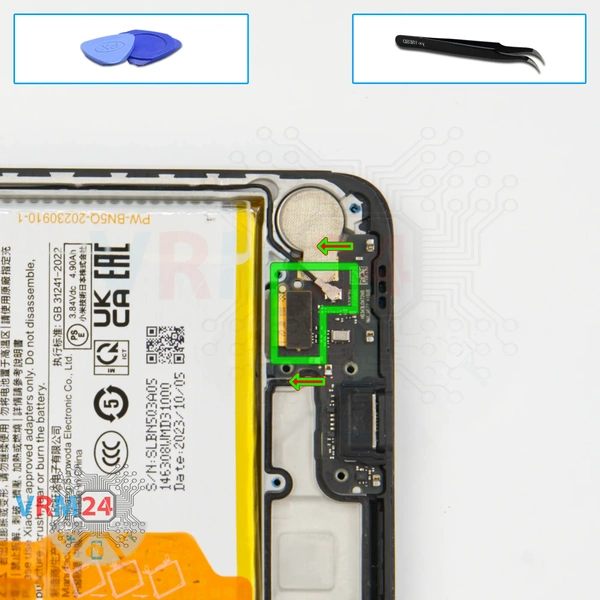

Luego de esto desconectamos el conector del cable inter-placa, desconectamos el conector del cable coaxial.

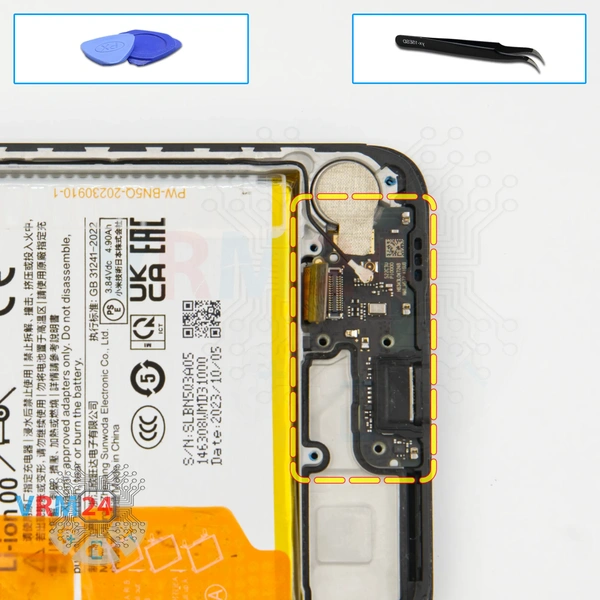

Podemos intentar quitar la placa base. También en el lugar correcto enganchamos, levantamos con cuidado y retiramos la placa base.

Y por supuesto tenemos que despegar la lámina disipadora de calor que está adherida al motor de vibración.

En la placa base tenemos el puerto de carga, el micrófono y otros elementos desde la parte trasera.

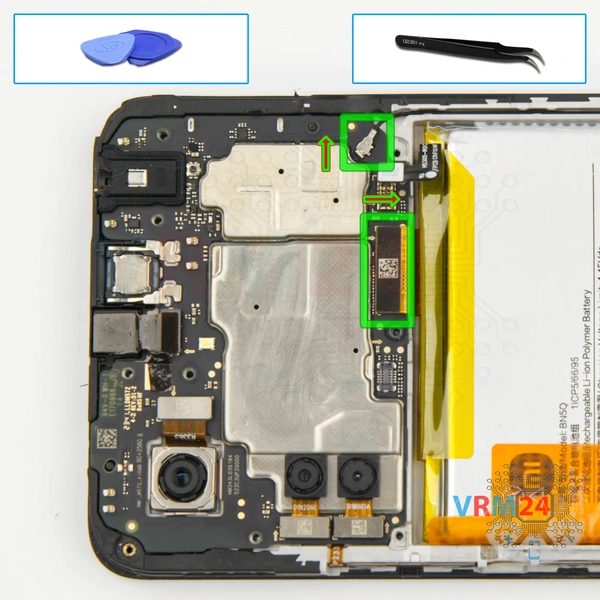

Pasamos a desconectar los conectores de la placa base. Desconectamos el conector del cable coaxial y el conector del cable a la pantalla.

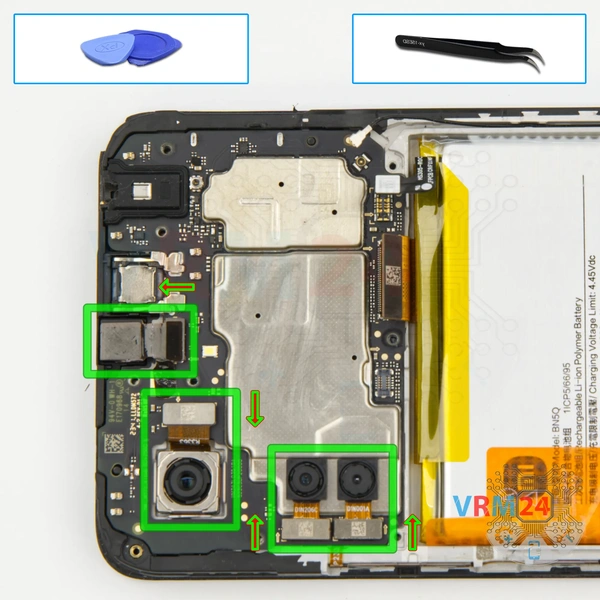

Desmontamos las cámaras delantera y trasera. Es mejor sujetar las cámaras para que no se caigan accidentalmente y no dañemos los lentes.

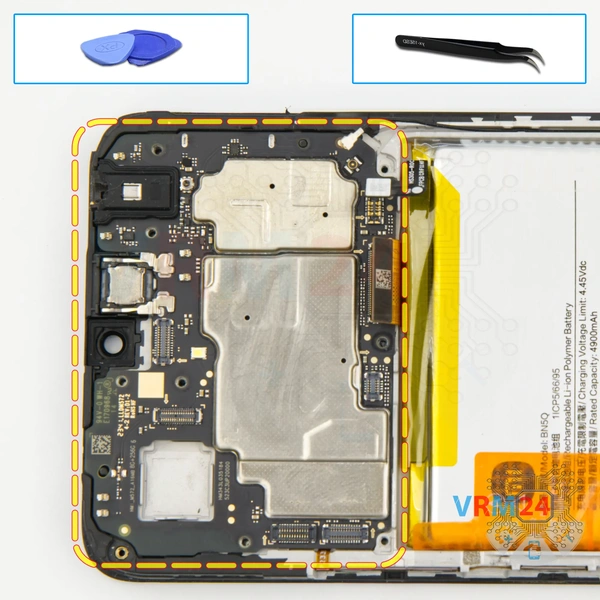

Podemos pasar a separar la placa base.

También buscamos el lugar adecuado donde podemos hacer palanca con cuidado, levantar y retirar la placa base.

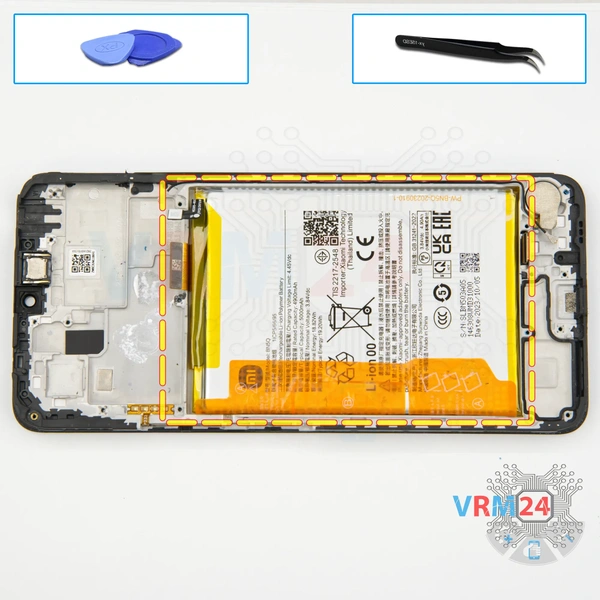

Por último, procedemos a separar la batería.

Tenemos que desenrollar las lengüetas marrones. En ellas está escrito en qué orden y qué es exactamente lo que tenemos que tirar.

Todo lo que tenemos que hacer es tirar de las lengüetas marrones que están en los bordes hacia arriba. Así, tiramos de las lengüetas marrones de los lados hacia arriba, separando así la batería.

Debajo de la batería tenemos una capa protectora adhesiva, que protege el cable plano de la pantalla.

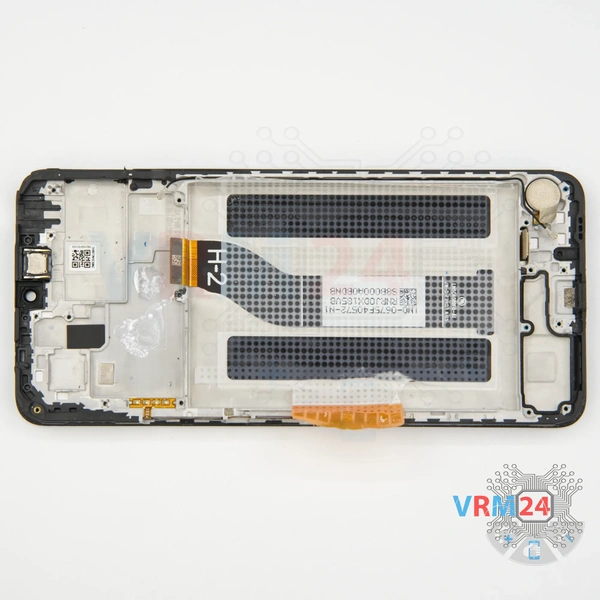

ℹ️ En el marco de la pantalla quedaron: el altavoz del auricular y el motor de vibración.
