Desmontaje/Reparar del dispositivo móvil Xiaomi POCO F3 (Xiaomi POCO F3 M2012K11AG) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM.

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los nueve tornillos de cobre y los dos tornillos largos de jade.

Los tornillos son diferentes: ℹ️️ Asegúrate de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y abra la cubierta con almohadillas y pistas de antena.

⚠️️ ¡Cuidado! Todavía tenemos un cable (debajo de la tapa) que conecta el micrófono y la linterna de la tapa a la placa base.

Desconecte el conector del cable al micrófono y la linterna y retire la tapa.

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Xiaomi POCO F3 M2012K11AG cuenta con una batería BM4Y de 4520 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los cinco tornillos de níquel (color) y los dos tornillos de cobre.

Los tornillos son diferentes: ℹ️️ Asegúrate de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

⚠️️¡Cuidado! Uno de los cables coaxiales está integrado con el conjunto del altavoz, por lo que tenemos que quitar ambos. Haga palanca sobre el borde y retire el ensamblaje del altavoz con las pistas de la antena.

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

Haz palanca en los conectores y retira las tres cámaras traseras.

Haz palanca en los conectores del cable de los botones laterales, cable entre placas, cable coaxial y conector de la cámara frontal.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Desconecte el conector del cable coaxial, el conector del cable del módulo de pantalla.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un sensor de huellas dactilares y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Por cierto, hay una secuencia de acciones escritas en la etiqueta marrón (levantar la A).

Usando un destornillador (Phillips 1.5 mm PH #000), desatornille los dos tornillos que sujetan el altavoz del auricular.

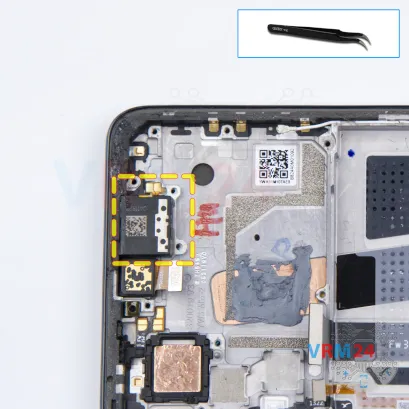

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.

ℹ️️ En el marco de la pantalla quedó: la cámara frontal, el sensor de huellas dactilares, el tarjetero, el cable coaxial.
