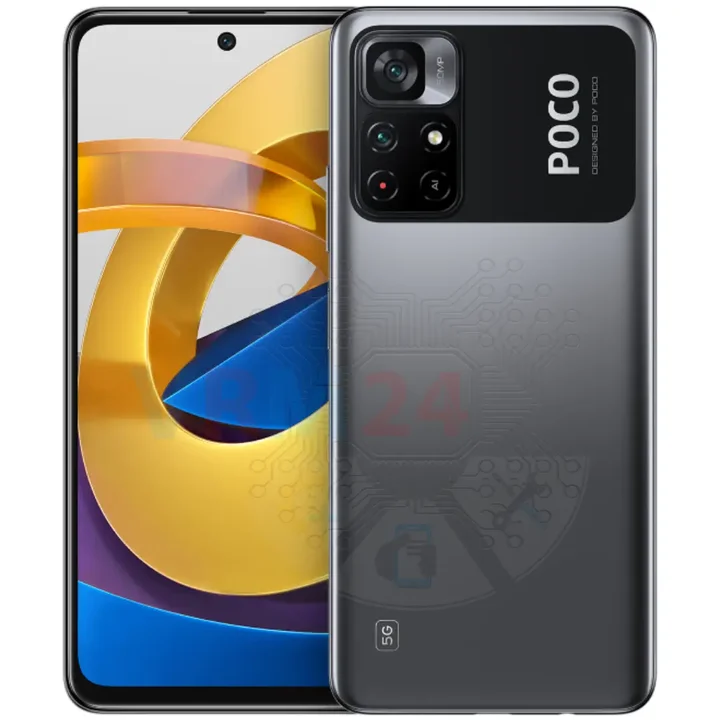

Desmontaje/Reparar del dispositivo móvil Xiaomi POCO M4 Pro 5G (Xiaomi POCO M4 Pro 5G 21091116AG) con la descripción de cada paso y el conjunto de herramientas requerido.

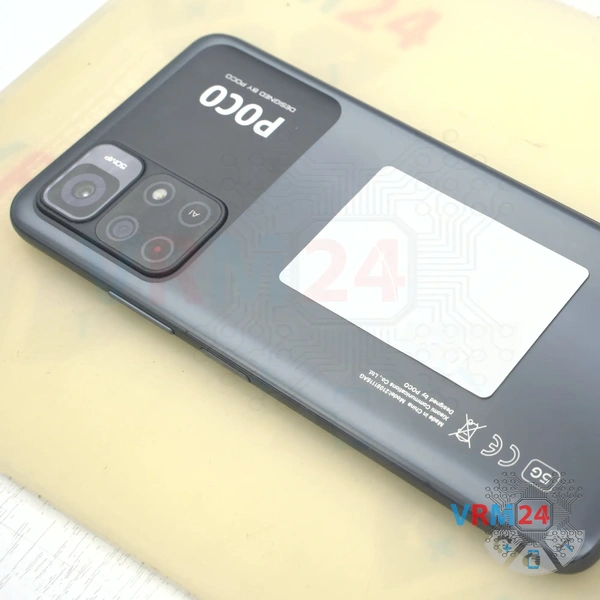

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

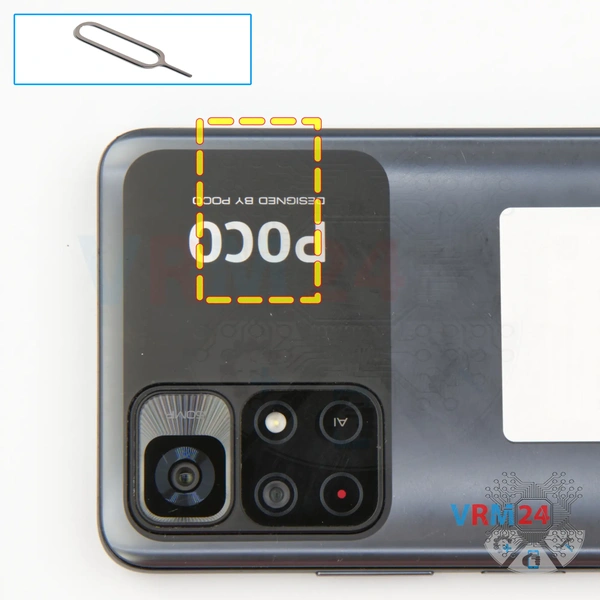

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

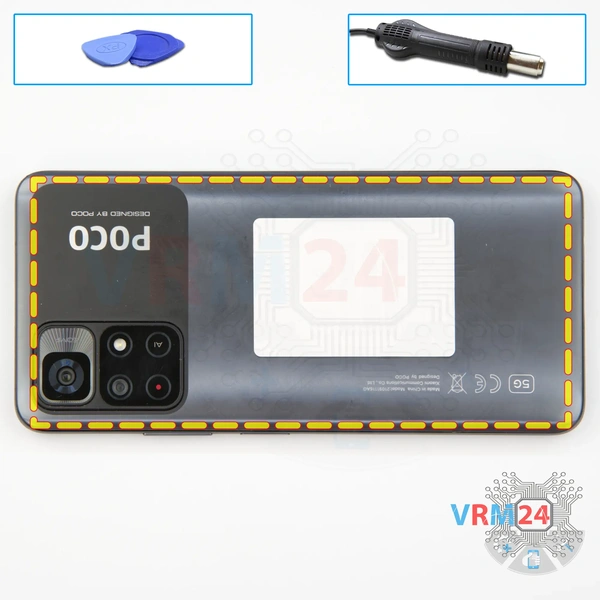

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

⚠️️ ¡Presta atención al cable del sensor de huellas dactilares! El cable conecta el sensor de huellas dactilares de la cubierta central a la placa base.

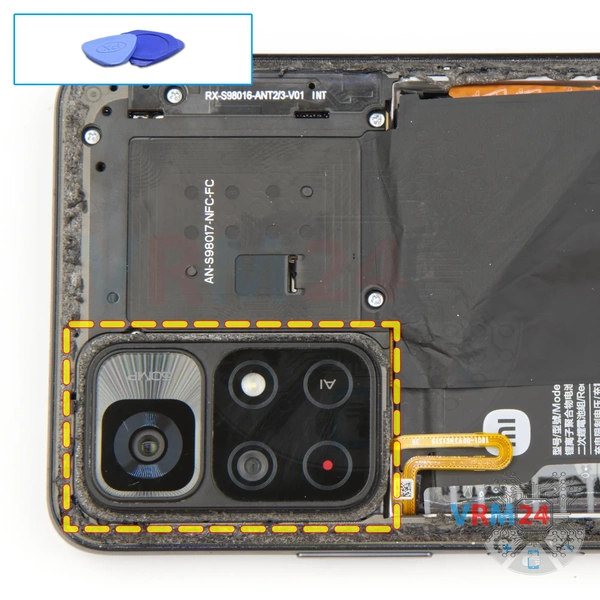

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta y retire la cubierta que protege las cámaras.

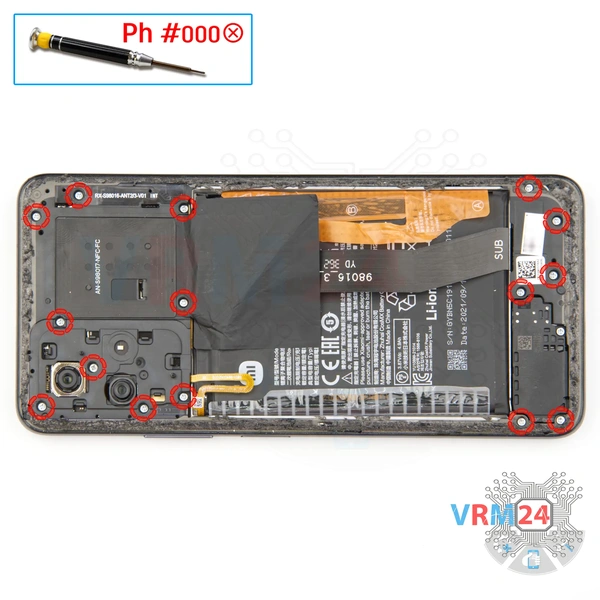

Con un destornillador Phillips de 1,5 mm (PH#000), desenrosque los quince tornillos.

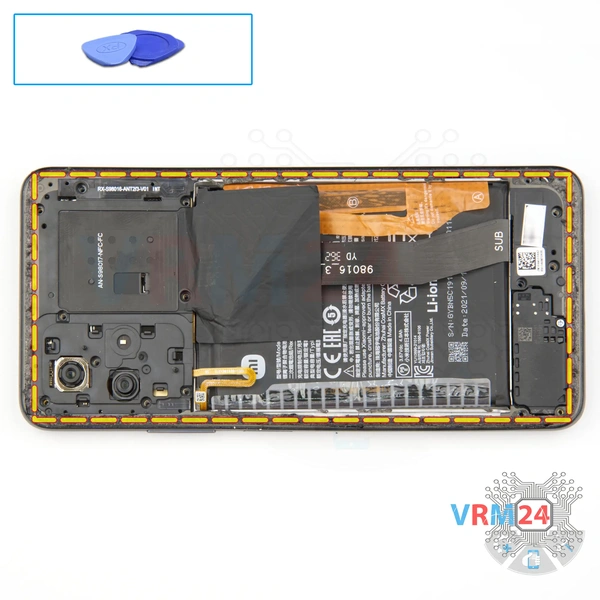

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y dé la vuelta a la cubierta central con las líneas de transmisión y las almohadillas para la antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Le damos la vuelta porque el sensor de huellas está integrado en la tapa central y conectado con un cable a la placa base.

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.

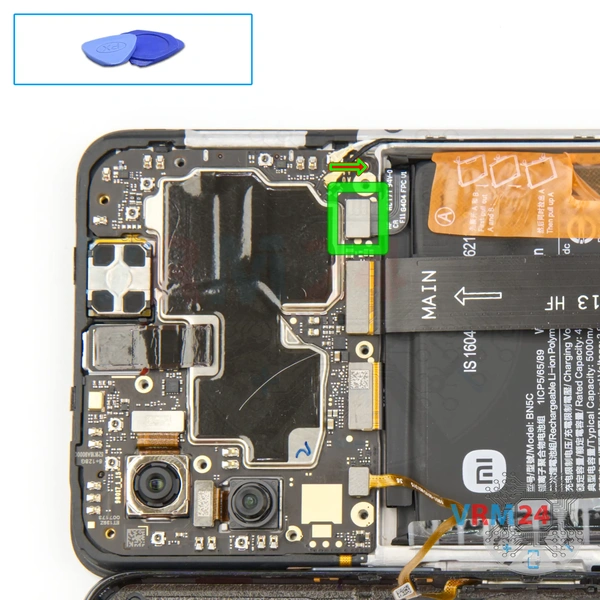

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Xiaomi POCO M4 Pro 5G cuenta con una batería BN5C de 5000 mAh de capacidad (aka batería recargable).

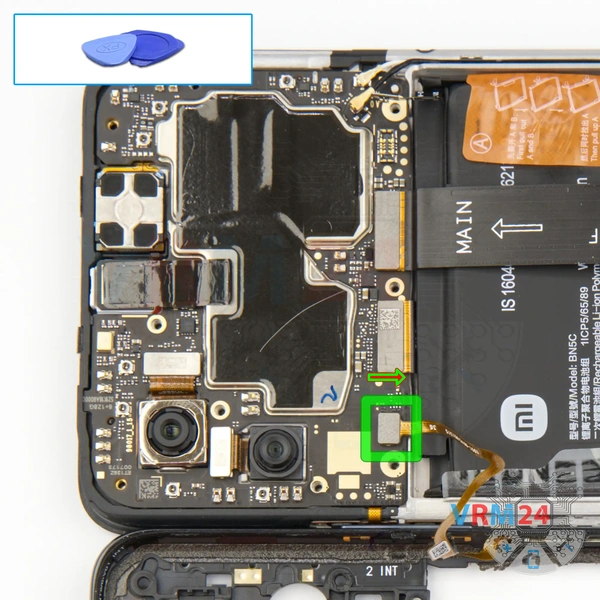

Desconecte el conector del sensor de huellas dactilares con una herramienta no metálica.

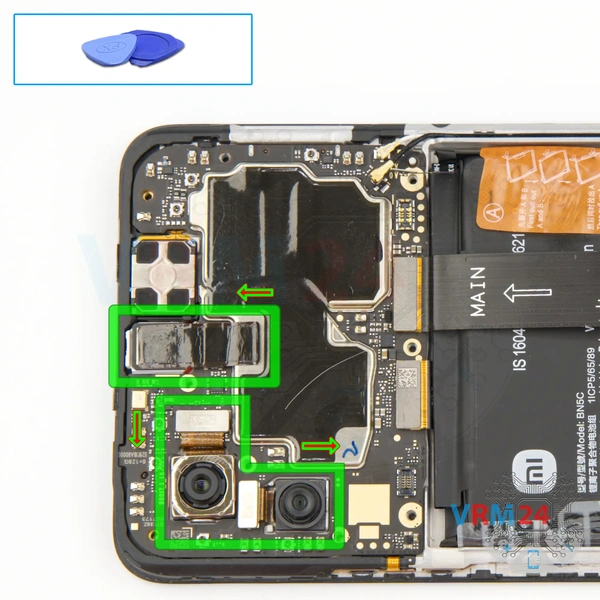

Separe con cuidado las cámaras traseras. Es mejor sujetar las cámaras ligeramente para que no salgan volando accidentalmente y no dañen las lentes.

También podemos desmontar la cámara frontal. La cámara frontal está tradicionalmente pegada a la película de disipación térmica.

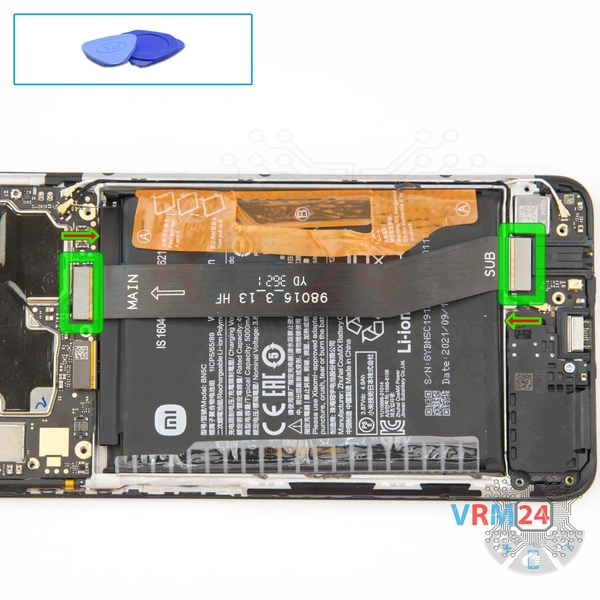

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

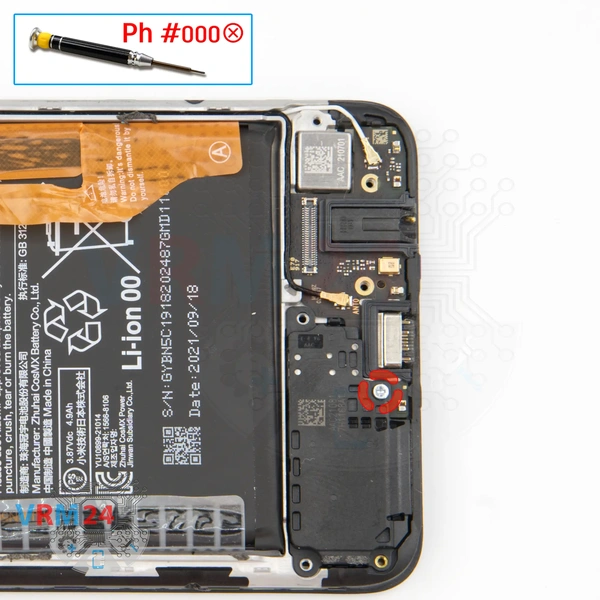

Con un destornillador Philips de 1,5 mm (PH#000), desatornille un tornillo que sujeta el altavoz.

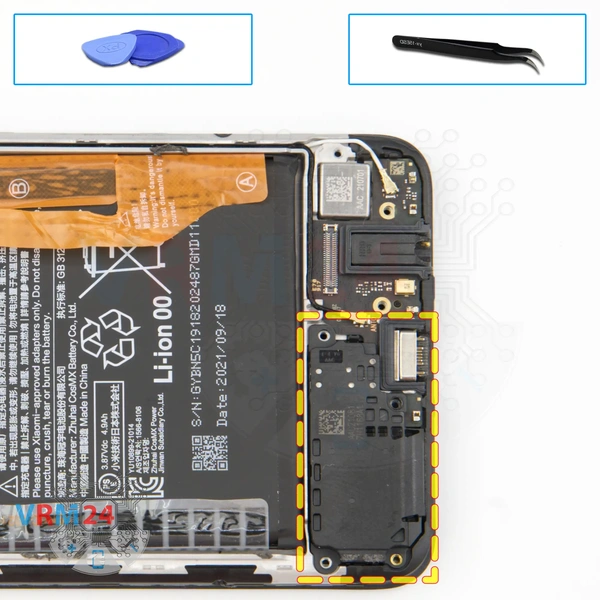

Haz palanca sobre el borde y retira el altavoz.

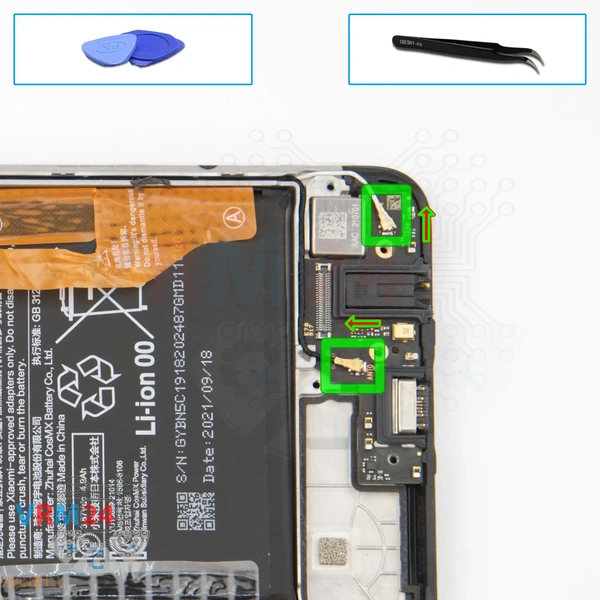

Desconecte los dos conectores de los dos cables coaxiales.

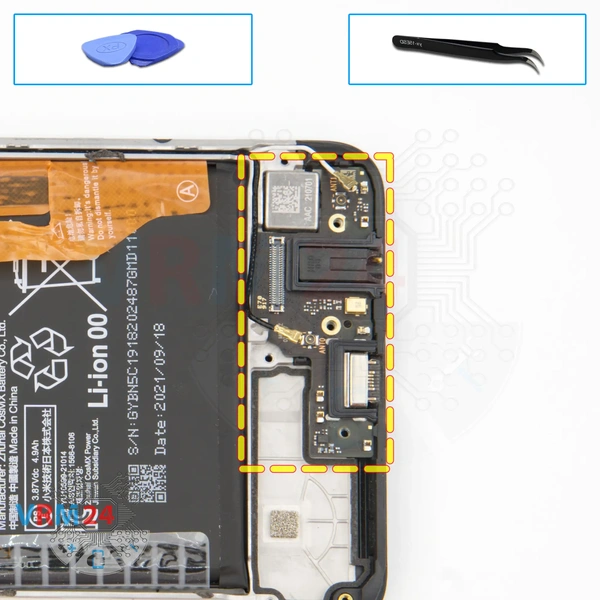

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

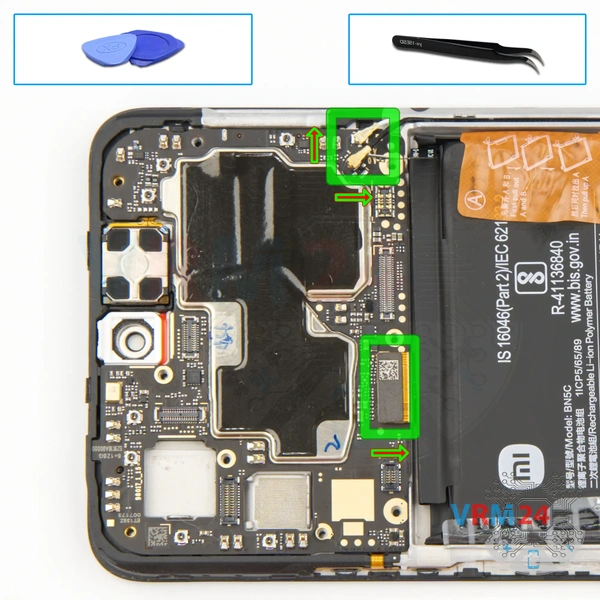

Haz palanca en los conectores del cable del módulo de visualización, dos cables coaxiales.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

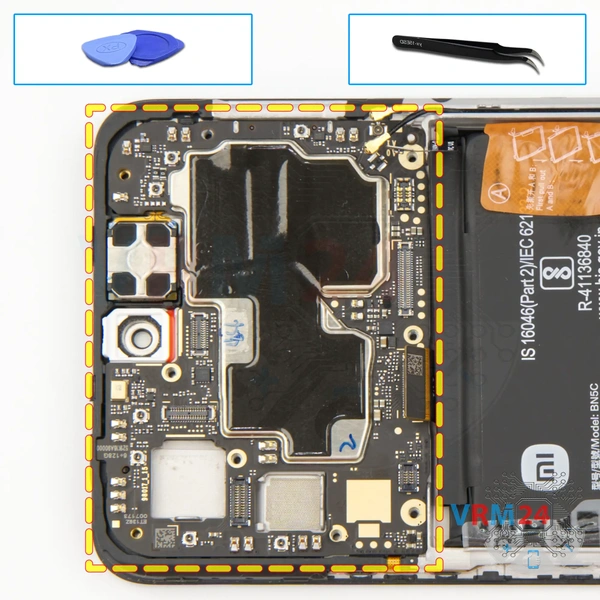

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

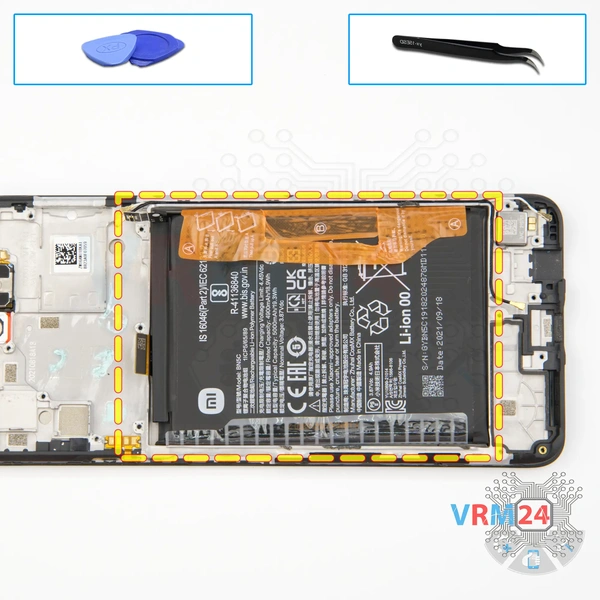

Hay un montón de pestañas marrones en el medio de la batería.

Entonces, leemos la descripción en estas pestañas para entender qué pestaña tenemos que tirar hacia arriba.

Con cuidado, sin mucho esfuerzo tiramos de la pestaña con la letra "A" con una mano y sujetamos el marco de la pantalla con la otra mano.
