Desmontaje/Reparar del dispositivo móvil Xiaomi POCO M6 (Xiaomi POCO M6 2404APC5FG) con la descripción de cada paso y el conjunto de herramientas requerido.

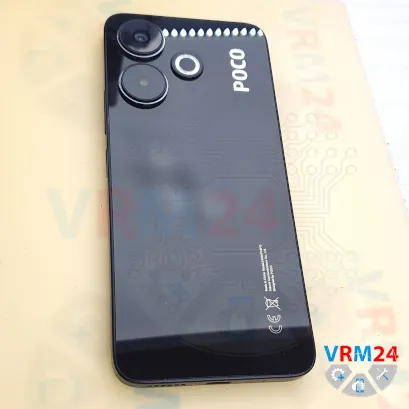

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

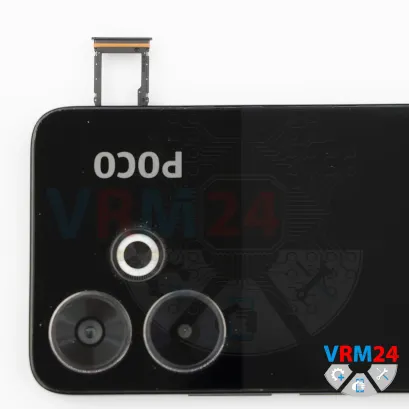

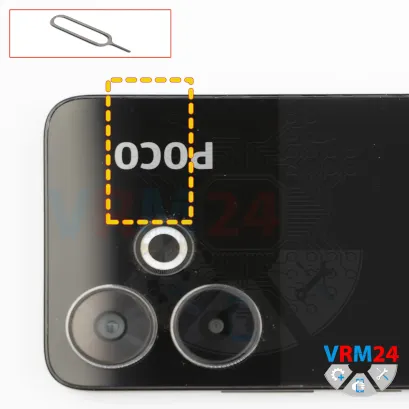

En primer lugar, debemos retirar la bandeja de la tarjeta SIM.

Para hacer esto, utilizamos una herramienta de expulsión especial. Insértalo en el orificio y empuja suavemente la bandeja hacia afuera.

Si la bandeja no sale con facilidad, podemos utilizar adicionalmente unas pinzas.

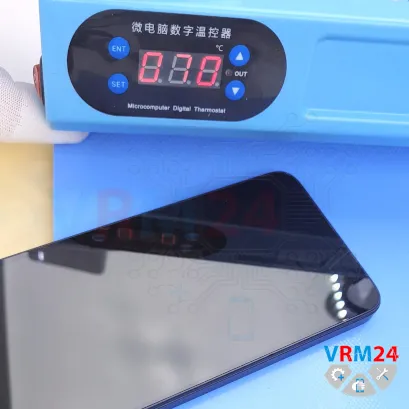

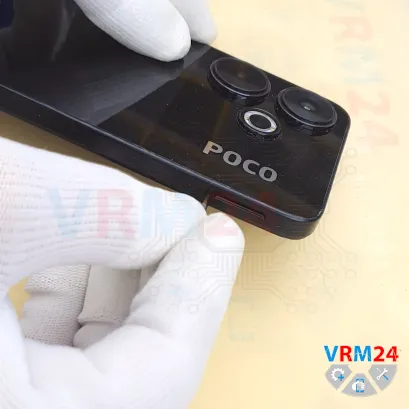

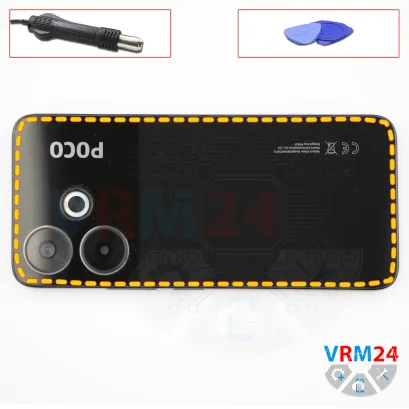

A continuación, debemos calentar la superficie de la cubierta trasera a una temperatura de aproximadamente 70 grados Celsius, o unos 160 grados Fahrenheit.

Para ello utilizamos una almohadilla térmica, pero también se puede utilizar un secador de pelo como alternativa.

Después de unos 10 minutos, podemos pasar a retirar la tapa trasera.

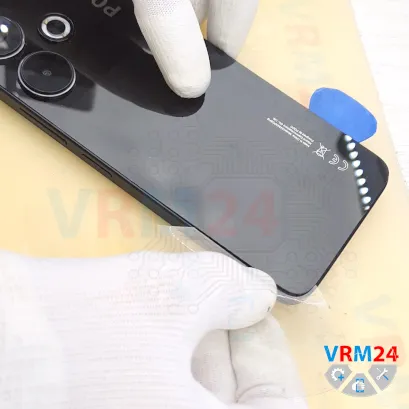

Para ello utilizamos una fina película plástica. Insértalo con cuidado en el espacio entre la cubierta trasera y el marco medio y deslízalo suavemente a lo largo del borde, cortando la capa adhesiva.

Tenga en cuenta que la cubierta está ligeramente empotrada, por lo que insertar la película no siempre es fácil.

Presta mucha atención a las áreas alrededor de los botones laterales, ya que puede haber cables flexibles ubicados allí.

También debemos tener cuidado con el área de la cámara para no tocar o dañar las lentes accidentalmente.

Después de eso, es mejor cubrir las lentes de la cámara. Para ello utilizamos una película protectora especial.

Tenga en cuenta que la película no debe aplicarse directamente a las lentes, sino al borde que las rodea.

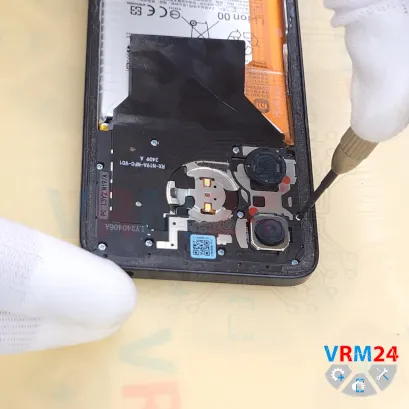

A continuación, pasamos a retirar los tornillos. Para ello utilizamos un destornillador Phillips de 1,5 mm, o un Philips n.º 000.

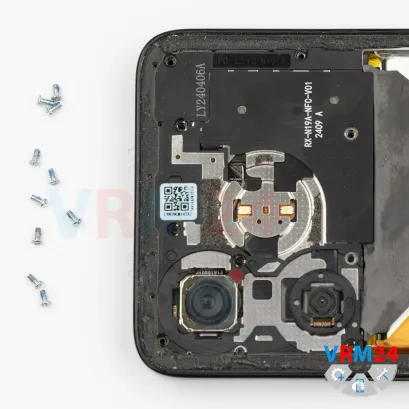

Colocamos los tornillos en una superficie dedicada en un orden específico para que nada se mezcle durante el reensamblaje, ya que a veces los tornillos no se enroscan correctamente si se insertan en los orificios equivocados.

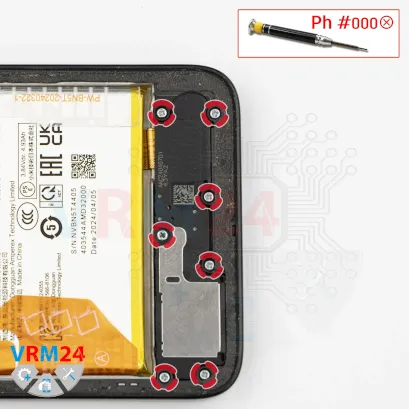

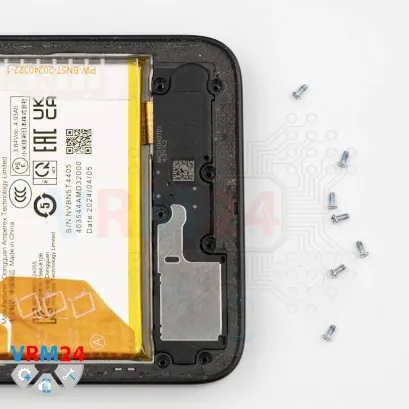

Y pasamos a quitar los tornillos de la parte inferior. Para ello también utilizamos un destornillador Phillips de 1,5 mm, o un Philips n.º 000.

Si los tornillos se atascan, podemos utilizar adicionalmente unas pinzas. Si los tornillos son difíciles de quitar, también podemos utilizar un magnetizador.

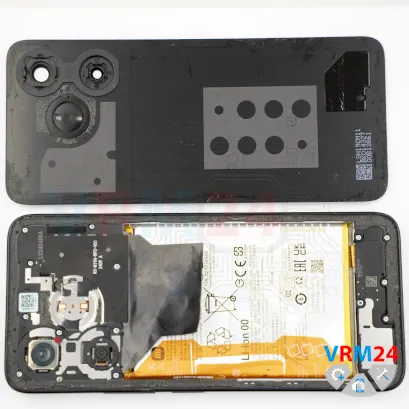

Después de quitar los tornillos, necesitamos separar el marco medio.

Una vez más, comenzamos con una fina película plástica. Insértelo en el espacio entre el marco medio y el marco de la pantalla cerca de la abertura de la bandeja SIM. Suelte algunos clips y luego podremos cambiar a una herramienta más gruesa.

Tenga mucho cuidado con la abertura de la bandeja SIM, ya que el plástico es muy fino y puede dañarse fácilmente.

Tenga también mucho cuidado con los botones laterales, ya que se encuentran físicamente en esa zona.

Y tenga especial cuidado con las esquinas, ya que la cubierta queda muy apretada allí y al aplicar presión se puede dañar accidentalmente el borde de la pantalla.

Levante suavemente la cubierta y gírela de manera que evite dañar el cable flexible del sensor de huellas dactilares.

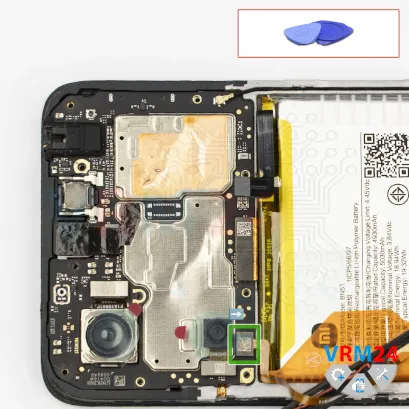

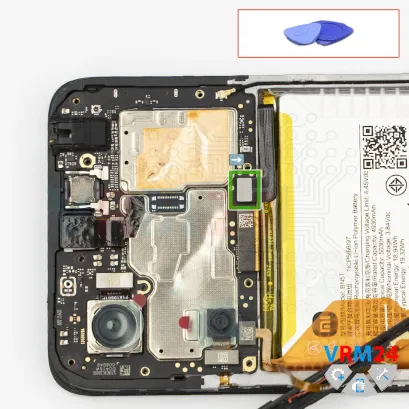

A continuación, utilizando una herramienta no metálica, desconecte el conector de la batería.

ℹ️️ El Xiaomi Poco M6 modelo 2404APC5FG utiliza una batería recargable BN5T con una capacidad de 5030 mAh.

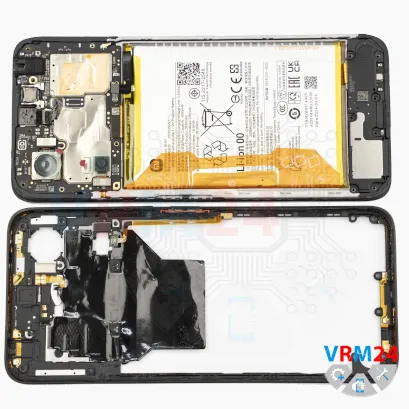

Después de eso, utilizando nuevamente una herramienta no metálica, desconecte el conector del sensor de huellas dactilares y retire el marco medio.

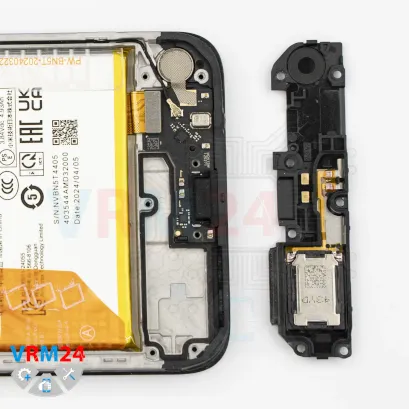

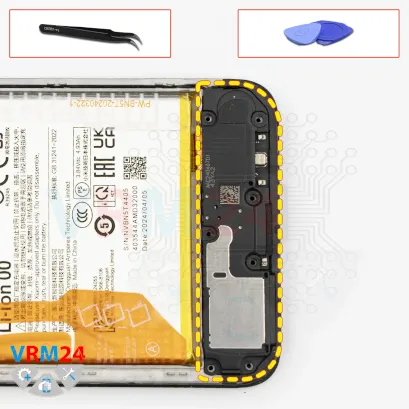

En la sección inferior, debemos quitar la tapa con el altavoz.

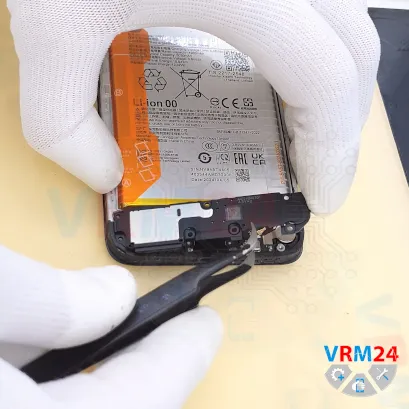

Haga palanca con cuidado en el punto correcto y retire la cubierta.

A continuación, debemos desconectar los conectores.

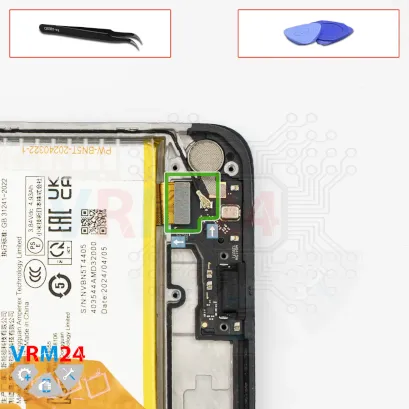

Desconecta el conector del cable flexible de interconexión.

Desconecta el conector del cable coaxial.

Retire la película de disipación térmica del motor de vibración.

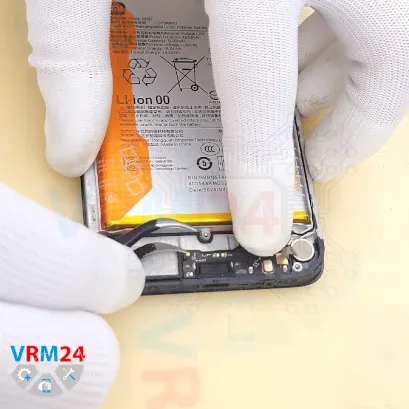

Ahora necesitamos quitar la placa secundaria, que se mantiene en su lugar mediante clips.

Como antes, debemos hacer palanca en el lugar correcto para soltarlo.

En la placa secundaria, tenemos el puerto de carga, el micrófono y otros componentes en el reverso.

El motor de vibración permanece en el marco de la pantalla.

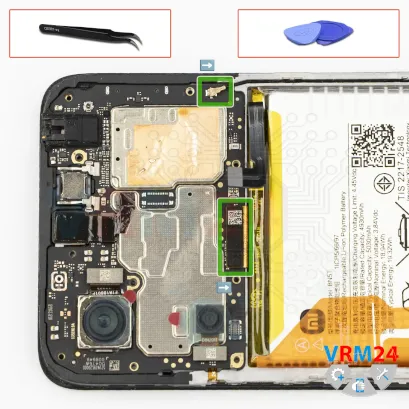

Después de eso, desconecta el conector flex del display y desconecta el conector del cable coaxial.

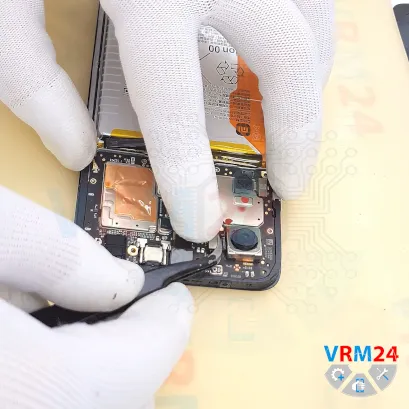

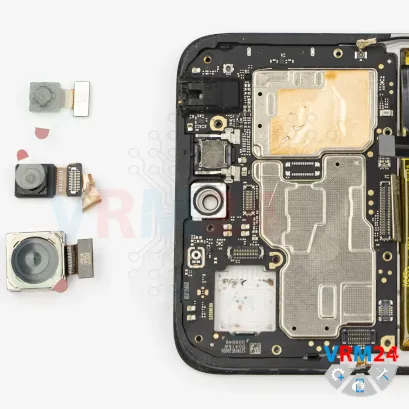

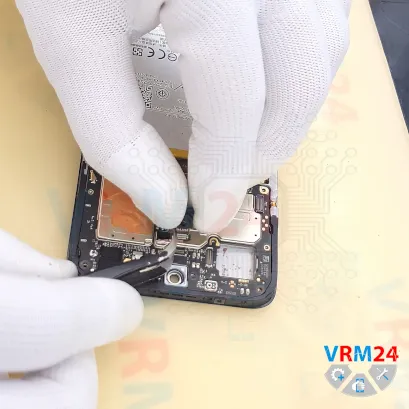

Necesitamos desconectar las cámaras. Desconecta con cuidado las cámaras traseras y luego procede a desconectar la cámara frontal.

Es mejor mantener la película de disipación de calor de cobre de la cámara frontal.

Retírelo con cuidado, ya que será necesario nuevamente durante el reensamblaje.

También es una buena idea cubrir la lente de la cámara con una película protectora para evitar que entre polvo o suciedad.

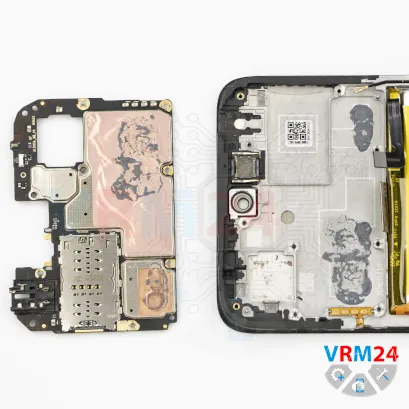

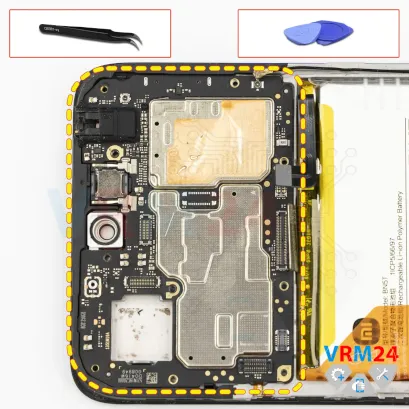

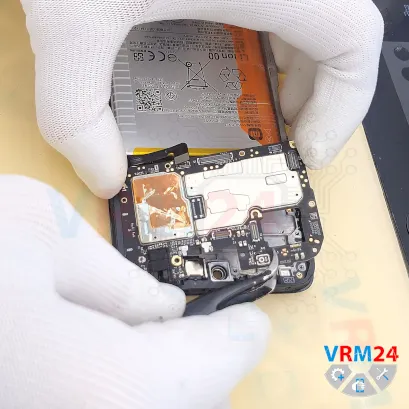

Ahora podemos retirar la placa base. Con cuidado, levántelo y retírelo.

En la parte posterior, la placa base se puede sujetar en su lugar con pasta térmica.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

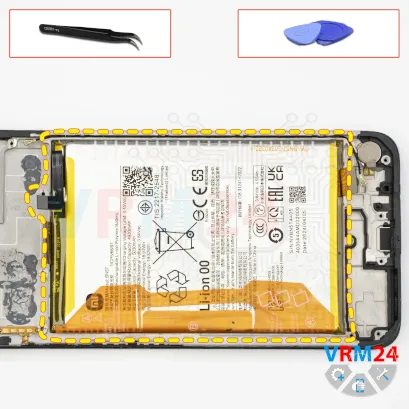

Por último, pasamos a retirar la batería.

Como es típico en los dispositivos Poco, hay dos pestañas marrones que deben desplegarse.

Y, por supuesto, debemos leer las instrucciones (qué hacer y en qué orden), porque después de trabajar en muchos teléfonos diferentes en un solo día, es fácil confundir qué pestaña tirar y cuál desplegar.

Entonces, las pestañas de los lados se desdoblan para poder tirar de ellas, mientras que la pestaña del centro debe doblarse lo más hacia un lado posible para que no estorbe.

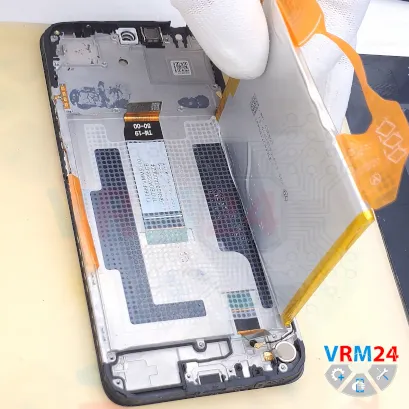

Luego intentamos levantar la pestaña exterior para quitar la batería.

Debajo de la batería, hay una capa protectora adhesiva transparente que protege los cables flexibles de interconexión.

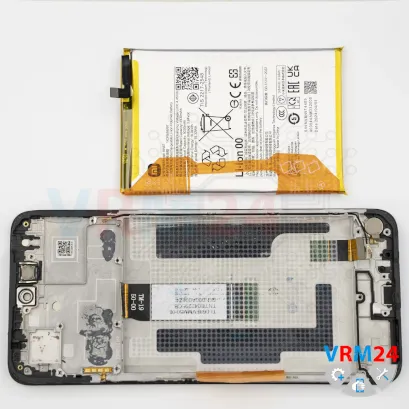

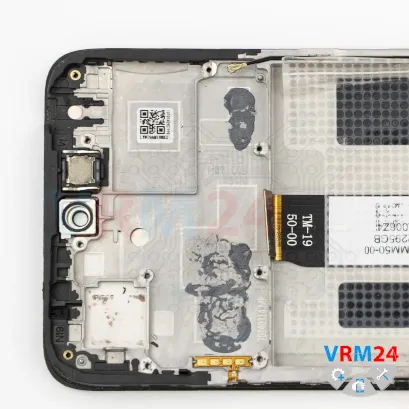

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el motor de vibración y los cables.
