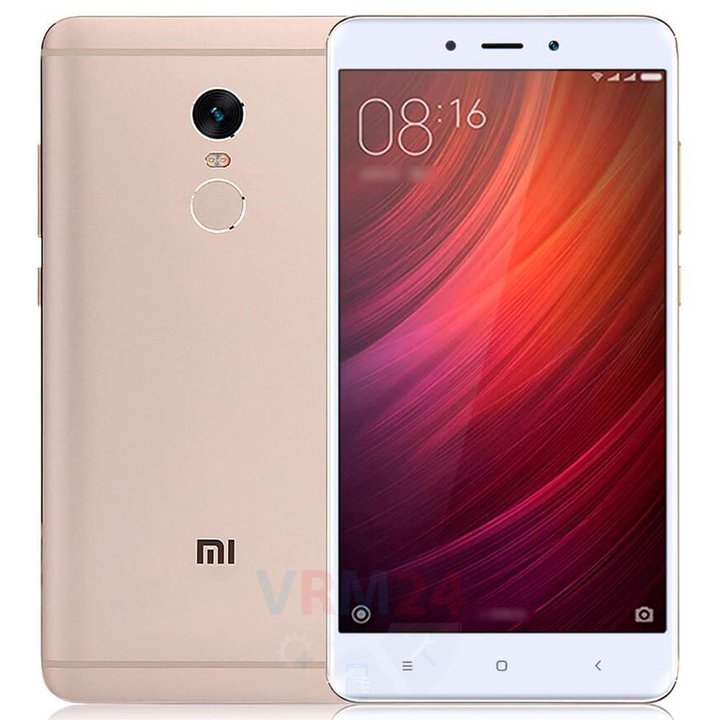

Desmontaje/Reparar del dispositivo móvil Xiaomi RedMi Note 4 con la descripción de cada paso y el conjunto de herramientas requerido.

Con un destornillador (Pentalobe en forma de estrella de 0,8 mm), desatornille los dos tornillos en el extremo del teléfono.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Presta atención al cable del sensor de huellas ubicado en el interior.

Haz palanca en el conector del sensor de huellas dactilares y retira la tapa trasera.

Retira con cuidado el cable con sensor de huellas dactilares de la tapa trasera.

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo Xiaomi RedMi Note 4 cuenta con una batería BN41 de 4100 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los siete tornillos.

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Desconecte el cable entre placas, el cable de la pantalla táctil en la placa secundaria.

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los ocho tornillos y retire el soporte que sujeta el motor de vibración.

Haz palanca en el conector del cable de los botones laterales, el cable de la pantalla, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

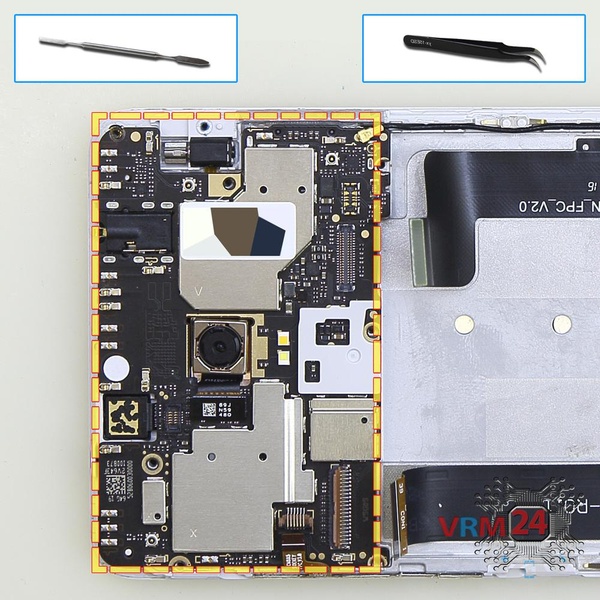

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Despegue el cable entre placas.

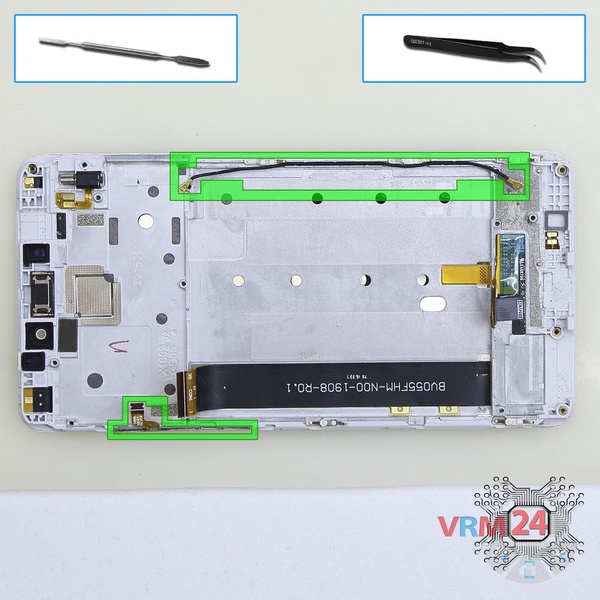

Haz palanca con cuidado y retira el cable coaxial y los botones de encendido/volumen.

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.

Haz palanca en la parte inferior y retira el motor de vibración.

⚠️ ¡Cuidado! El motor de vibración está un poco pegado con adhesivo.

En el cuadro de visualización quedó:
